多轮拓扑优化轻量化承载支架迭代结构

　　在多轮行走承载平台的底盘开发环节，承载支架是连接轮组与主体载荷的核心传力构件，早期方案往往沿用经验设计的厚壁铸钢或焊接箱型结构，虽然安全余量充足，但自重占比过高，既增加行走驱动的能耗，也会在动态颠簸工况下把额外惯性载荷反向传递给轮轴与连接点位，反而拉低整体疲劳寿命。这套迭代结构的开发逻辑，完全跳出了先画外形再校核强度的传统流程，先把所有硬边界固定下来：四个轮轴的安装孔位坐标、轮辋与周边构件的运动避让间隙、支架与上部平台的连接法兰面位置、螺栓孔的分布圆直径都作为不可调整的约束，再把实际运行中会遇到的载荷逐一拆解——垂直方向的额定承载冲击、转向时轮端传递的横向扭矩、单侧越障时的偏载弯矩、紧急制动下的纵向惯性力，

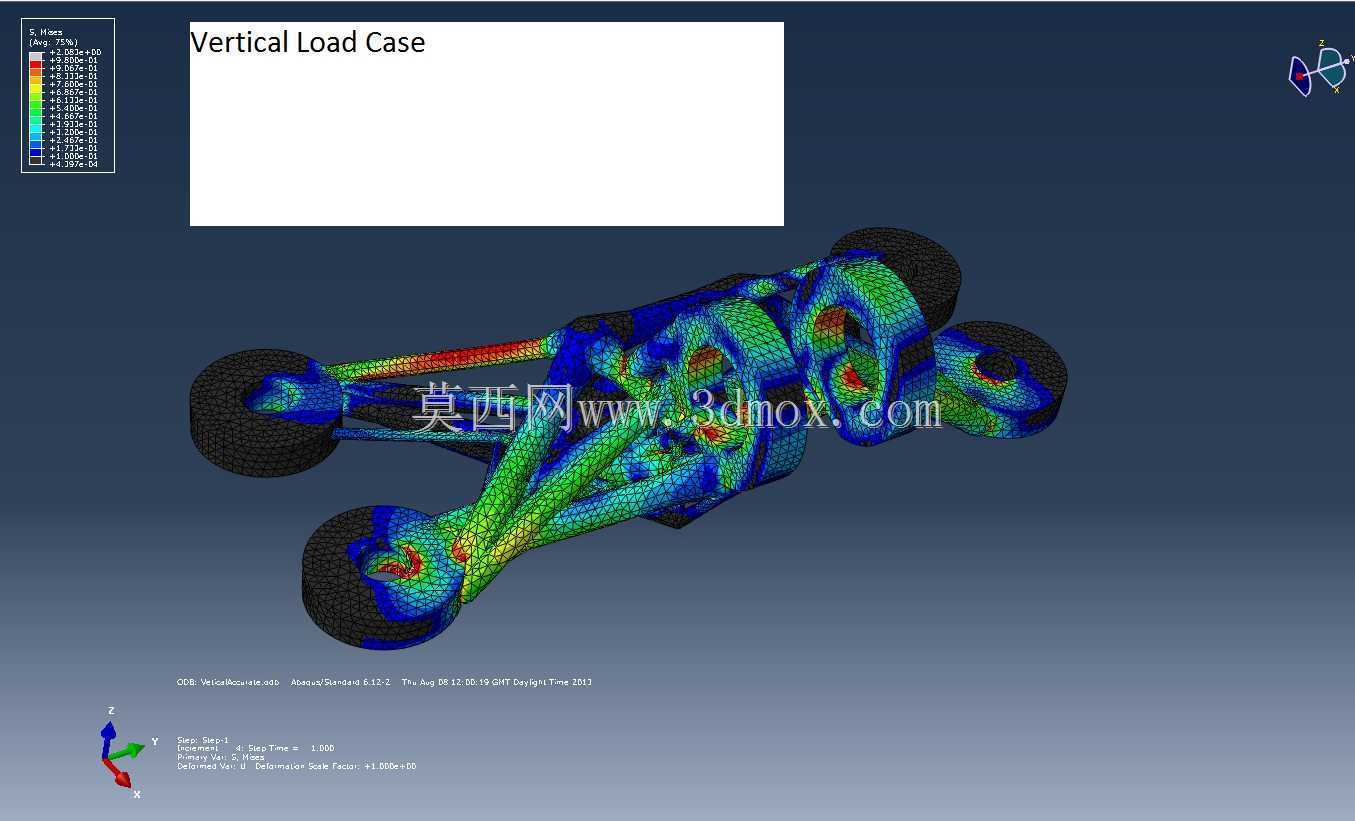

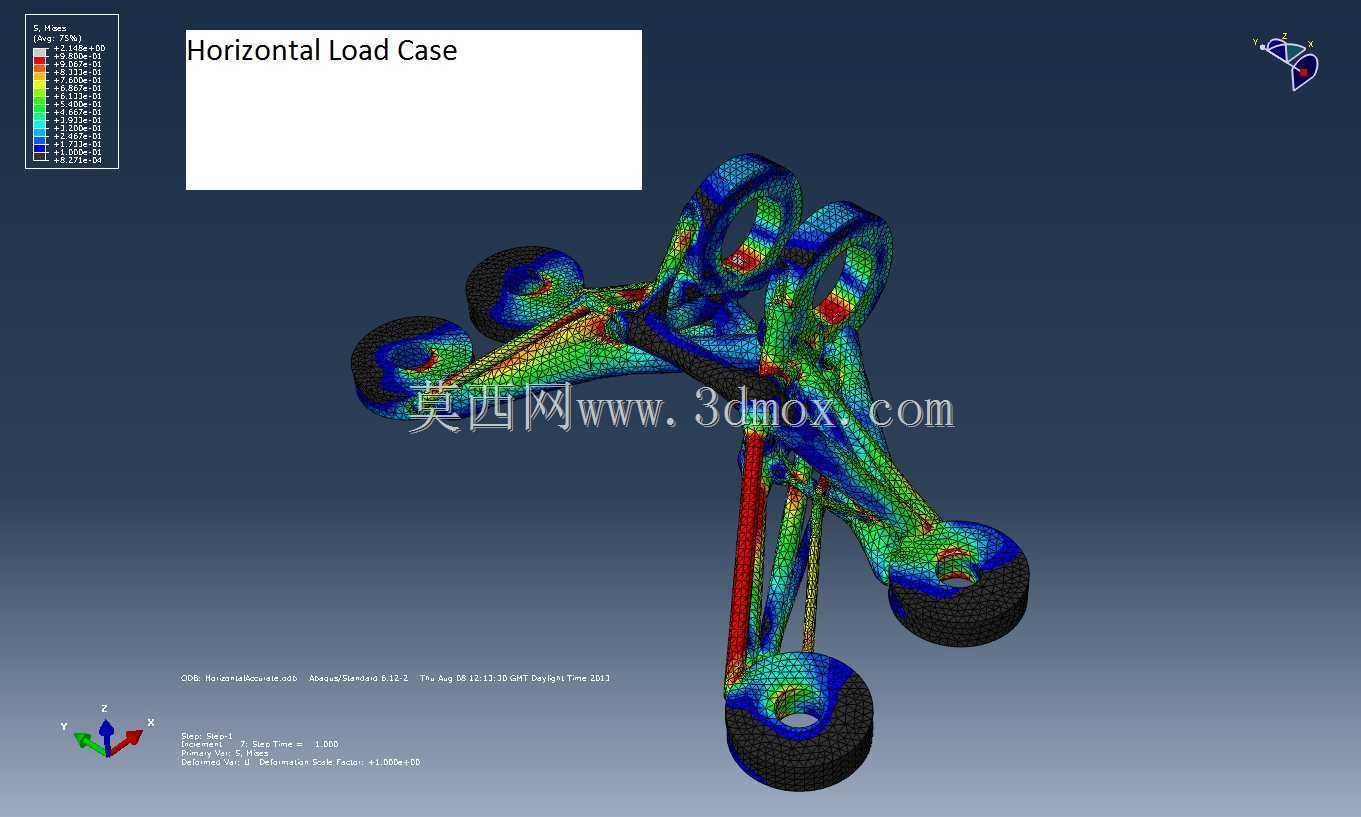

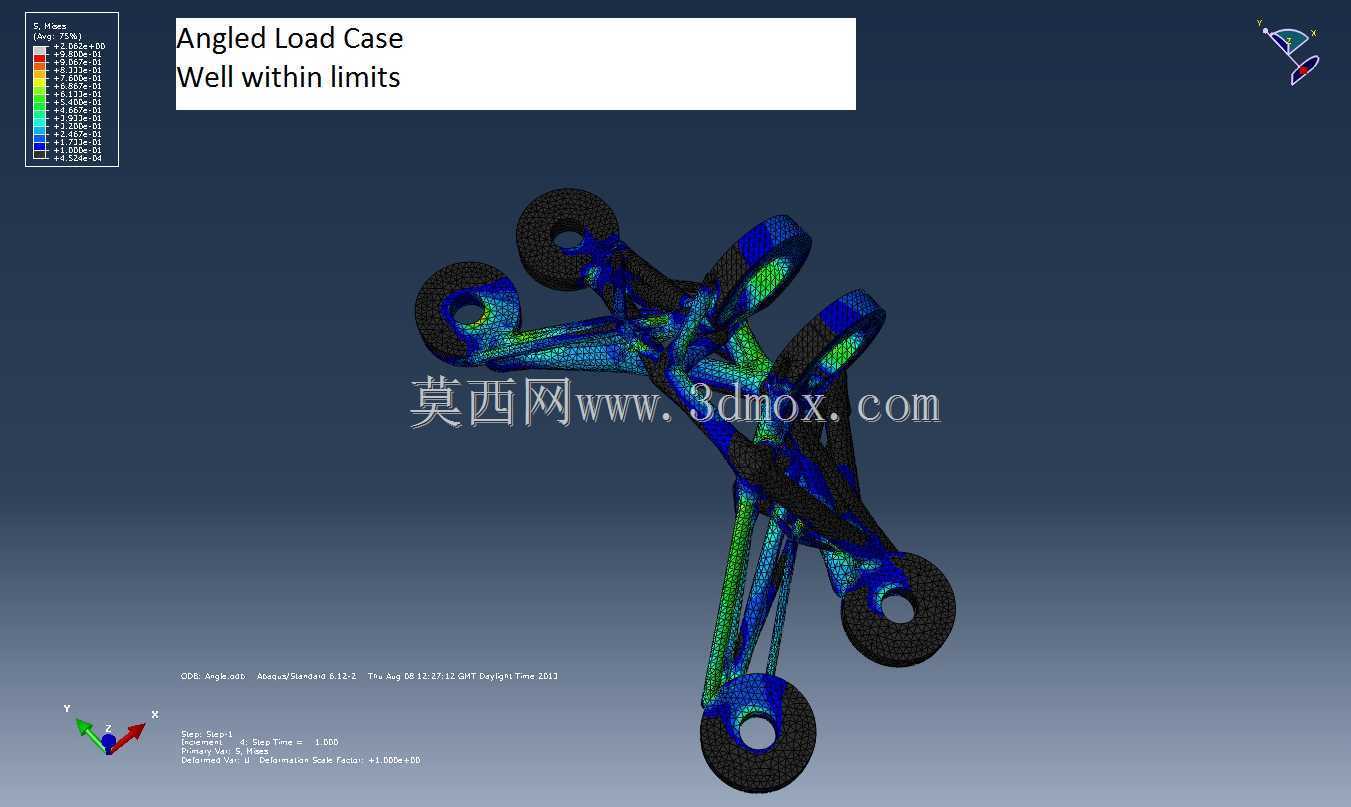

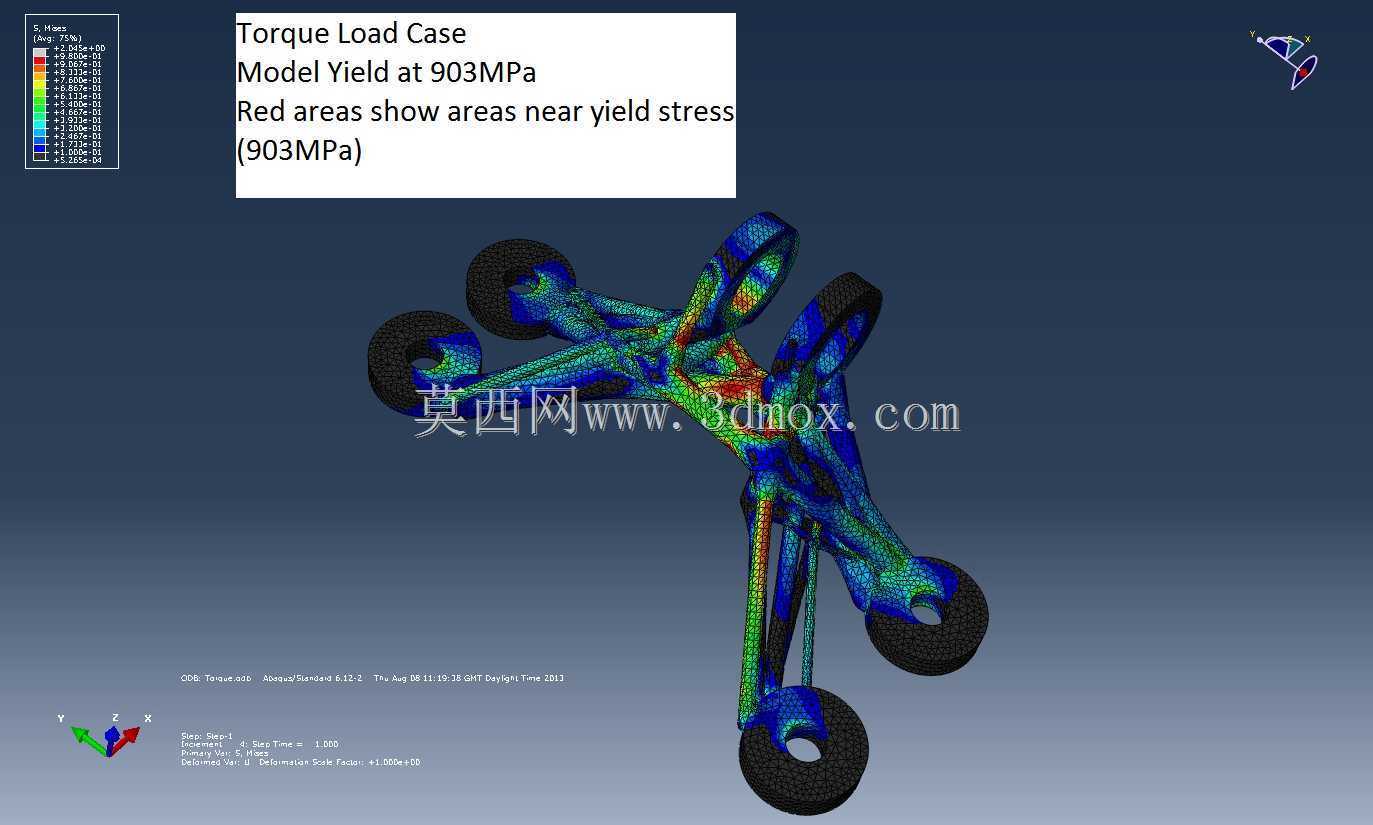

　　全部作为拓扑优化的输入工况。优化过程中没有预先设定腹板的走向和筋条的位置，算法会在给定的设计空间内自动剔除对传力贡献极低的材料区域，最终保留下来的每一段杆件都沿着主应力迹线延伸，从各个轮轴安装点向中心交汇的传力路径没有突兀的截面突变，也不存在传统等厚板结构里大量不受力的冗余区域。从应力云图的分布可以看到，多工况叠加后高应力区域集中在几处载荷交汇的节点附近，优化时特意把这些区域的材料向应力方向延展，让绝大部分区域的工作应力贴近材料的屈服极限区间，既没有局部应力远超均值的危险尖点，也没有大面积应力水平极低的浪费区段，最终整体体积相较初始经验方案缩减了八成以上，减重收益非常显著。结构外形上没有刻意追求规整的几何外观，

　　分叉的筋条自然形成了镂空的桁架形态，轮端安装位保留了足够的轴承座配合厚度，螺栓连接面预留了平整的机加工余量，杆件之间的过渡位置全部做了顺滑的变截面处理，避免3D打印或者铸造过程中出现截面骤变导致的成型缺陷。安装边界层面，四个轮轴的同轴度、孔位间距完全匹配原有行走系统的装配尺寸，不需要改动轮组、轮胎和上部平台的原有设计就可以直接替换旧支架；支架外围的所有外轮廓都经过运动包络校核，在最大转向角、极限悬架跳动行程下，都不会和轮胎、轮罩或者周边管线发生干涉。这类优化支架尤其适用于对自重敏感的小型无人行走平台、野外探测移动机器人、轻量化作业小车，在保证承载能力不降低的前提下，减重之后的平台可以搭载更多任务载荷，

　　或者在同等电池容量下获得更长的续航里程。细节设计上，杆件的镂空间隙也经过了尺寸校核，既不会因为间隙过窄导致成型后排砂、清粉困难，也不会因为开孔过大削弱局部的抗扭刚度；对应力水平偏低的辅助连接区域，也没有完全删除材料，而是保留了薄的连接筋来提升整体的模态频率，避开行走过程中路面激励的共振区间。和传统焊接支架相比，这种一体化生成的结构没有多条焊缝带来的应力集中与焊接变形问题，传力路径连续，后期做疲劳台架试验时，失效位置会优先出现在预设的高应力区，不会在焊缝位置发生无预警的断裂。
