带45度反射镜的精密激光调向转台

　　这套激光调向转台主要面向需要对出射光束进行微米级指向校准的光学装调工位，常见于激光打标头光路标定、视觉检测同轴光源对位、小型激光焊接头试装、实验室光学平台光路搭建以及半导体检测设备的入射光轴校正场景。整套机构把激光发生单元、反射镜调节组件、角度执行驱动和外部光路指示件整合在同一安装基板上，核心设计目标是让激光器能够围绕自身出口轴线做可控回转，配合45度反射镜改变光束走向，在不反复挪动激光器主体的前提下完成出射方向的精细修正。

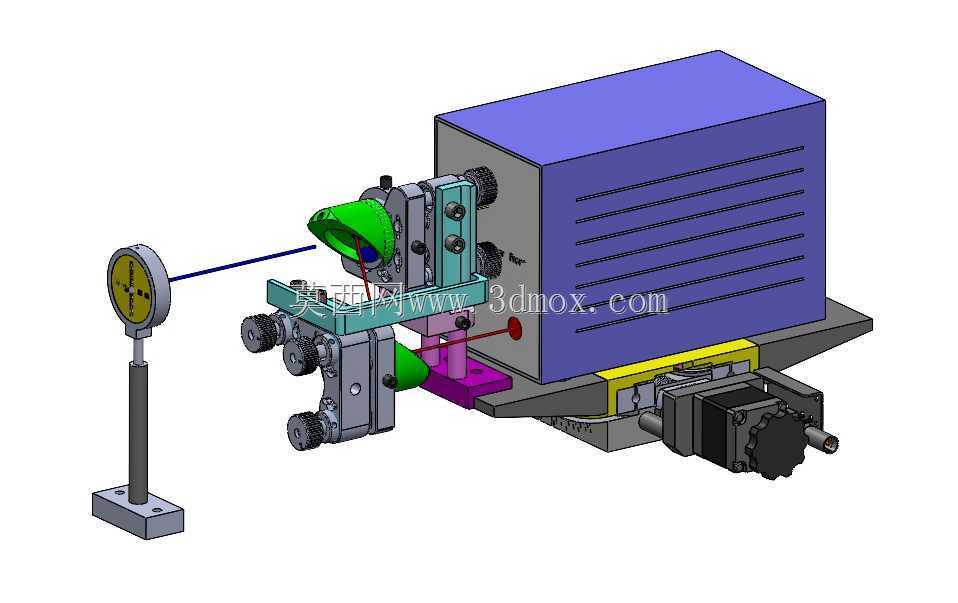

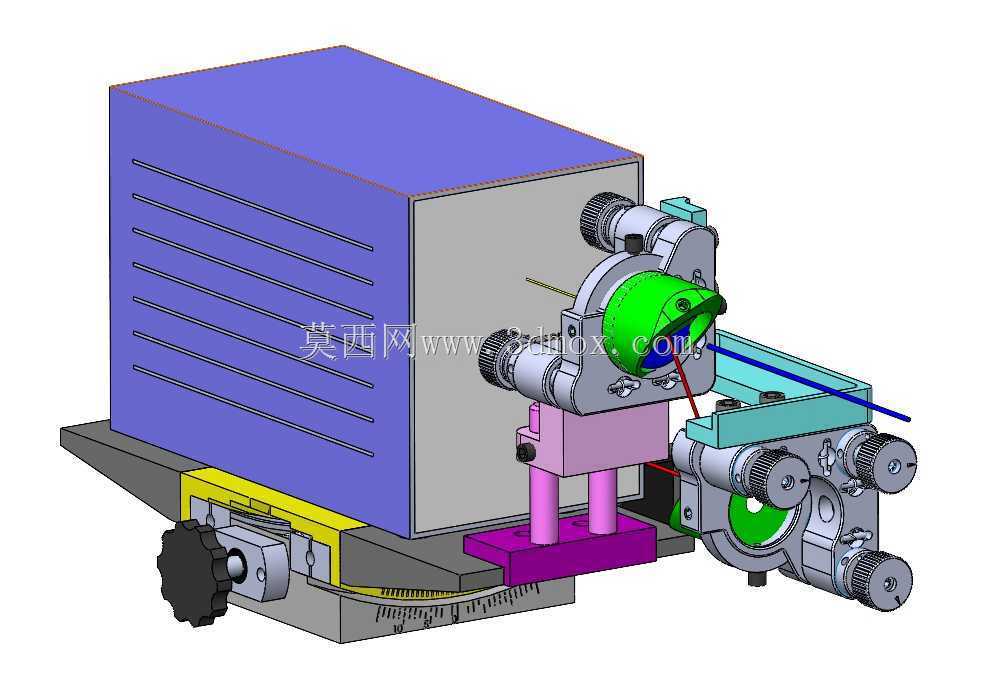

　　从结构布局来看，体积占比最大的激光器箱体通过侧向立板固定在基板后侧，箱体外壳预留了多道散热槽，保证连续工作时热量可以沿壳体表面向外散出，避免热变形累积影响光轴稳定性。箱体前端伸出的激光出口正对45度放置的反射镜座，镜面采用绿色护罩包覆，既可以阻挡杂散光外泄，也能在装调过程中避免操作人员误触镜面造成镀膜划伤。反射镜座并非刚性锁死，而是搭载在一组多轴微调滑台上，滑台侧面布置了多个细牙调节旋钮，旋钮每旋转一圈对应的镜座位移量极小，工程师可以一边观察外部光斑位置一边逐圈微调，把反射后的光束落点控制在目标靶心范围内。

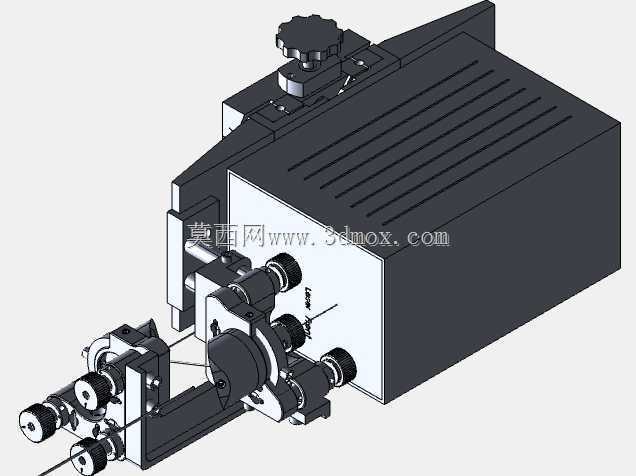

　　转台的回转动力由基板下方伸出的步进电机提供，电机输出轴通过联轴器与回转支承座相连，带动上方的激光器安装架绕出口轴线做小角度转动。这种驱动方式省去了手动掰动激光器本体的操作，电机步距角经过细分后可以实现角秒级的指向调整，调整到位后由侧面的锁紧旋钮把回转座固定，防止设备运行过程中受振动出现角度漂移。基板最前端的紫色垫块用于承接反射镜座的限位销，当镜座调整到极限位置时会与垫块接触，避免调节行程过大导致镜面与激光出口发生碰撞。

　　设备左侧独立放置的是光路指示靶座，靶面通过竖直立杆固定在小型方形底座上，底座开有两个沉头安装孔，可以直接固定在光学平台或者设备工作台面的对应位置。激光束从反射镜射出后水平投向靶面，靶面的环形刻度可以直接读出光斑偏移量，装调人员不需要额外借助外接光路分析仪就能完成初步指向校准，大幅缩短现场调试时间。立杆与靶面之间采用万向夹头连接，靶面高度和俯仰角度都可以根据实际光轴高度灵活调整，适配不同安装高度的激光器机型。

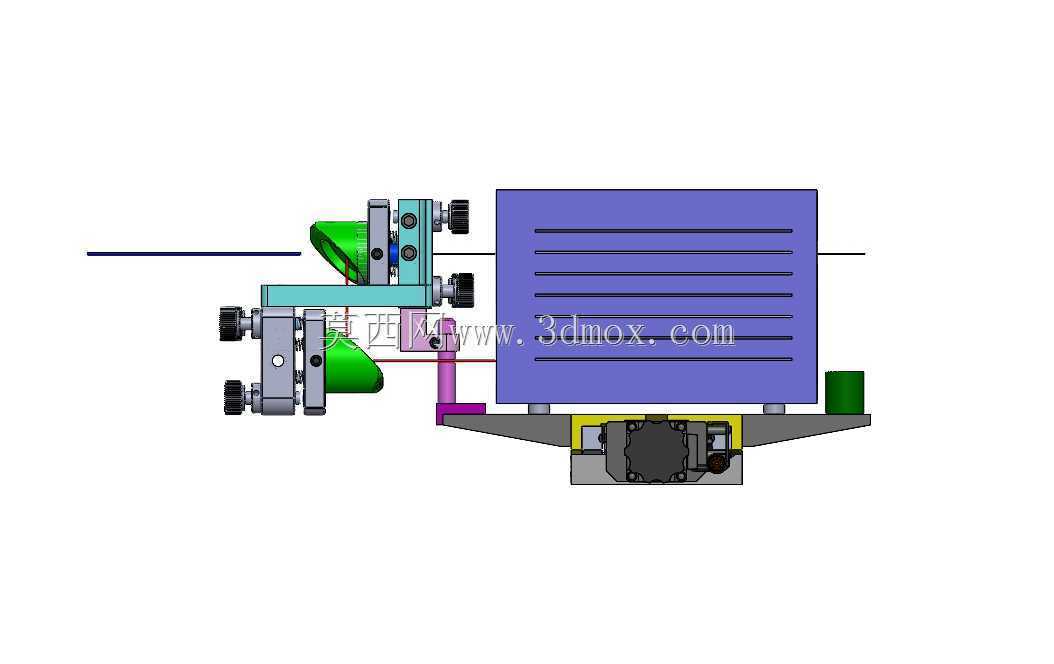

　　安装边界方面，整套转台的底板采用平直钢板加工，底面整体贴合安装面，四周预留的安装孔位可以穿过M6内六角螺钉完成固定，底板轮廓尺寸在设计时预留了足够的扳手操作空间，电机向下伸出的轴段距离底板底面留有足够间隙，不会与安装台面发生干涉。激光器箱体的后侧距离基板边缘留出了散热通风间距，侧面的调节旋钮全部朝向操作侧，人员站在设备正前方就可以完成所有旋钮的操作，不需要侧身探入设备内部。反射镜的45度安装角度经过结构限位保证，镜座的定位面在加工时一次装夹铣削成型，装配后镜面与激光入射轴的夹角偏差控制在很小范围内，后续只需要做微量补偿调整即可满足光路要求。

　　在实际产线应用中，这类转台往往作为激光加工设备的前置校准模块使用，当设备更换激光器或者完成定期维护后，不需要拆解整个光路，只需要驱动转台回转并配合反射镜微调，就能快速把出射光束恢复到标定位置，减少停机校准的时长。整套机构的运动部件全部采用裸露式布局，调试人员可以直观看到每一个调节环节的动作状态，出现卡滞或者偏移时可以快速定位故障点，维护便利性远高于全封闭的一体式光路调节模块。
