五自由度可调激光转台结构设计

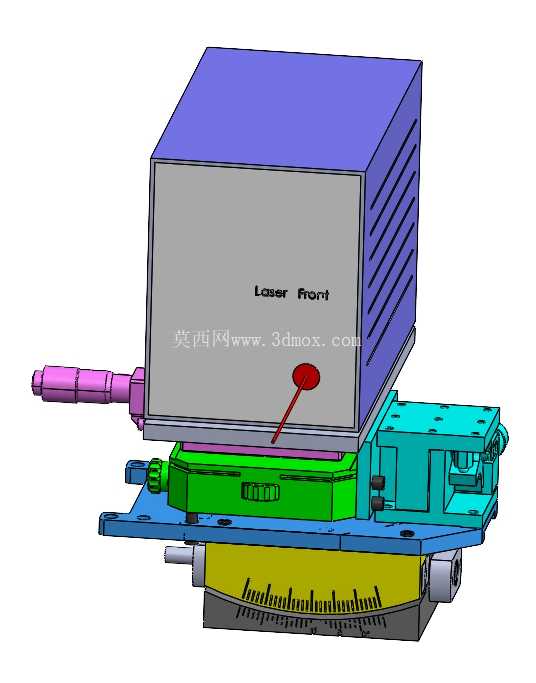

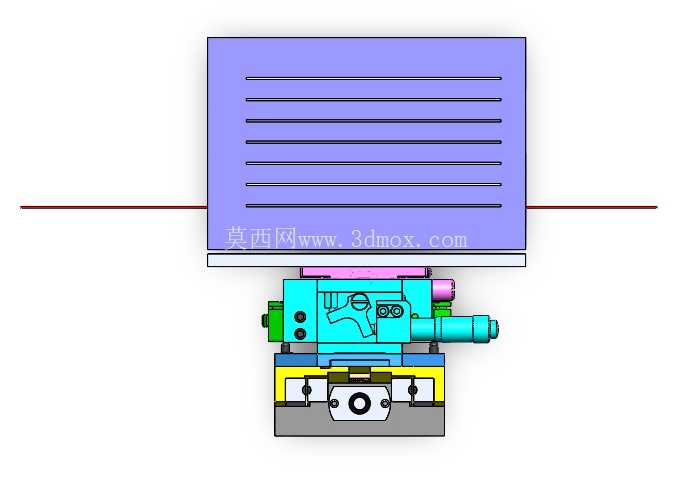

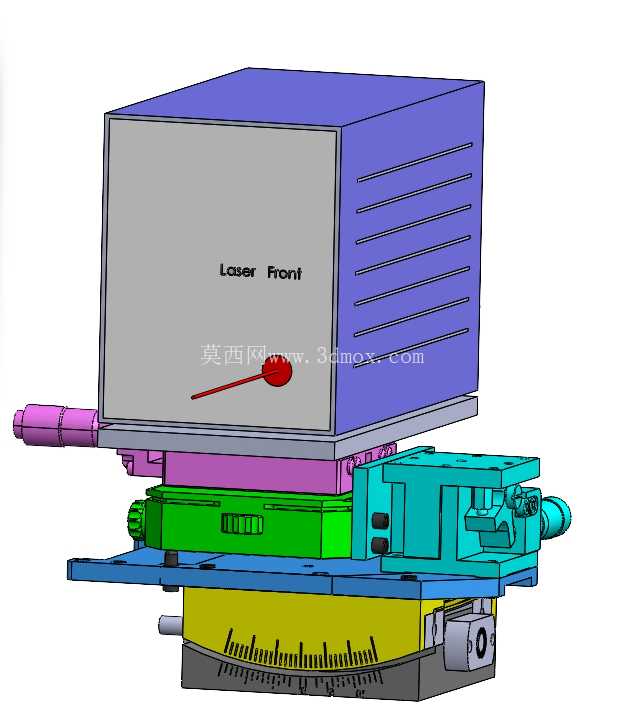

　　在精密激光加工、光学检测、激光校准类工业场景中，激光出射角度的精准控制直接决定加工精度、检测数据有效性，常规固定安装的激光发射器无法适配多工位、变角度的作业需求，这款可调激光转台正是针对这类场景开发的光路调整承载装置。从结构分层来看，整个装置采用叠层式自由度分配设计，最上层为激光发射器安装腔体，腔体正面预留激光出射窗口，侧面排布散热槽结构，可适配常规方形封装的工业激光头安装，腔体底部通过水平滑移模组与下层俯仰调节座连接，可实现激光头沿水平横向的位置微调，补偿安装时的横向对位偏差。

　　俯仰调节层采用弧形导轨配合锁紧结构，可带动上层激光腔体绕水平轴做俯仰角度摆动，调整范围覆盖常规激光作业所需的正负倾角区间，调整到位后通过侧方锁紧旋钮即可完成角度固定，避免作业过程中出现角度偏移。俯仰层下方设置旋转分度台，台体表面蚀刻有角度刻度线，可实现绕垂直轴的360度周向旋转调整，刻度线的分度值适配常规光路调整的精度需求，无需额外加装角度尺即可快速读取旋转角度，分度台侧方设置紧定结构，旋转到位后可锁止位置，防止设备运行振动带来的角度漂移。旋转台下方设置纵向滑移平台，可带动整个上层结构沿激光出射轴向做前后位置调整，适配不同工作距离的作业需求，平台侧方设置微调旋钮，可实现毫米级的精细进给，满足精密对位时的位置调整要求。

　　整个转台的安装底座采用平板式结构，底座上预留多组标准安装孔位，可直接固定在光学平台、设备机架或者加工工位的安装面上，安装边界适配常规工业工位的安装尺寸，不需要额外做转接板设计即可完成装配。在实际应用中，这套转台可用于激光打标设备的激光头角度调整，适配不同高度工件的打标需求；也可用于机器视觉检测系统中的激光结构光投射角度调整，根据被测工件的外形调整激光线的投射角度，获取最优的成像效果；还可用于激光焊接设备的光路校准，通过多自由度调整快速将激光对准焊接位置，减少光路校准的辅助时间。

　　设计过程中针对各自由度的锁紧结构做了防松处理，在设备持续运行产生振动的工况下，各调整轴不会出现位置窜动，保证激光出射方向的稳定性；各运动副之间采用耐磨材料配合，长期反复调整不会出现间隙过大的问题，维持调整精度的一致性。各调节结构的操作端都设置在装置的侧方位置，操作人员在设备旁即可完成所有自由度的调整操作，不需要探身到设备下方或者狭窄空间内操作，调整过程的人机交互性更符合工业现场的使用习惯。上层激光安装腔体的内部预留了足够的接线空间，激光头的供电线、信号线可从腔体侧方的出线口引出，不会与各运动部件产生干涉，避免调整过程中出现线缆拉扯损坏的问题。整个装置的结构件采用模块化设计，各调节层可单独拆解维护，当某一调节结构出现磨损时，不需要拆解整个装置即可单独更换对应部件，降低后期维护的成本与时间。
