长航时固定翼滑翔无人侦察飞行器

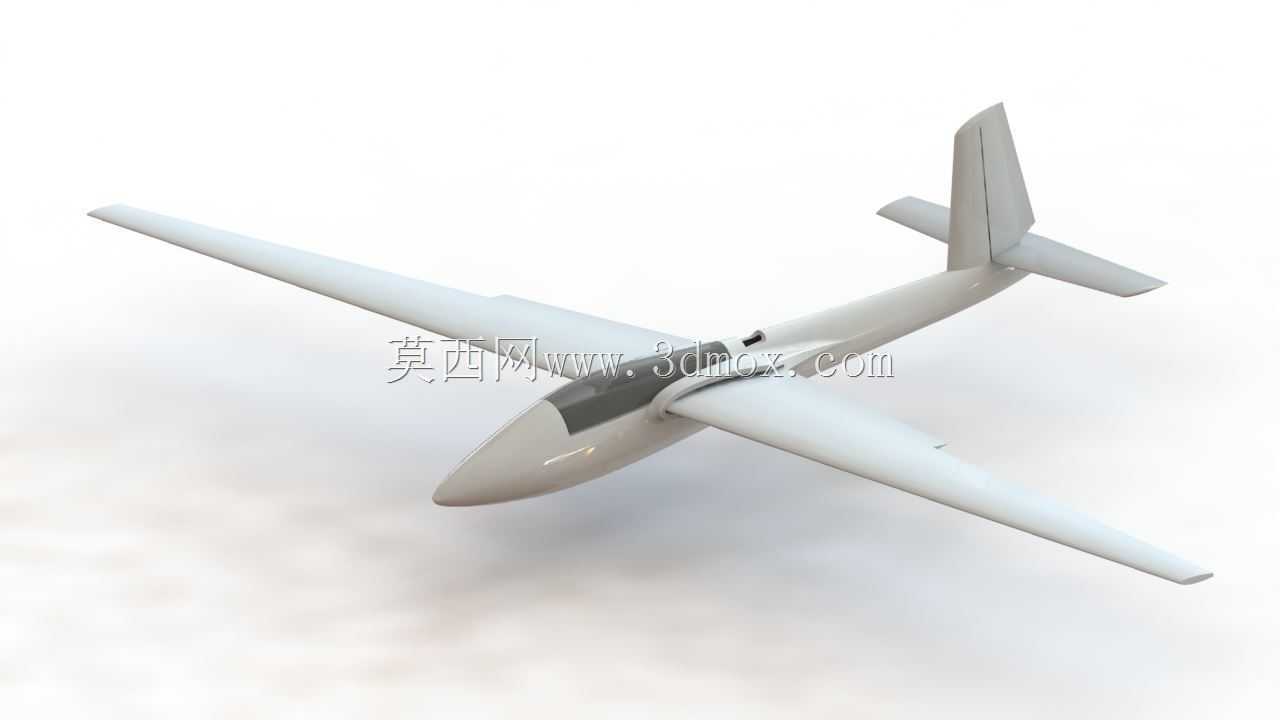

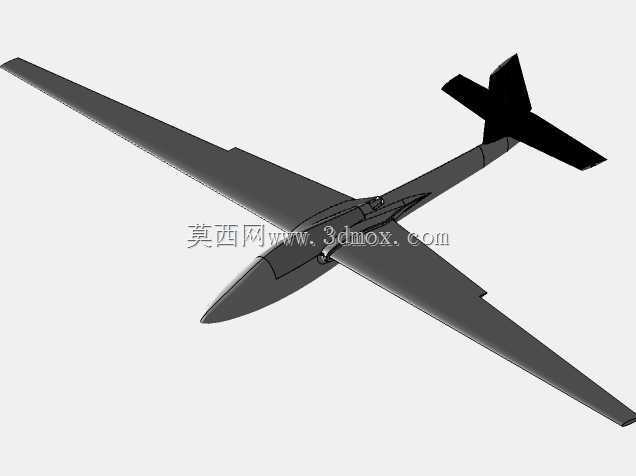

　　这套长航时固定翼滑翔无人飞行器的三维结构，围绕低速高升阻比巡航这一核心目标展开，整机采用上单翼、常规尾翼的经典布局，机身呈细长纺锤形流线造型，机头圆润收束，中段为任务载荷与航电设备舱，尾部通过渐缩尾撑连接垂直安定面与水平尾翼。从工程落地角度看，这类构型在低空航测、边境巡逻、管线巡检、应急通信中继以及气象探空等场景中应用广泛，其核心诉求是用最小的动力消耗维持尽可能长的留空时间，因此整机的气动取舍与结构布置都围绕减阻和增升展开。

　　机翼是这套设计的重点，采用大展弦比平直翼，翼展相对机身长度占比很大，翼型厚度沿展向逐步减薄，翼尖做了上反与收窄处理。大展弦比机翼的优势在于诱导阻力低、升阻比高，非常适合滑翔和低速长距离巡航；上单翼布局则让机身吊挂在机翼下方，既提升了横侧稳定性，也为机腹任务载荷腾出了干净的安装空间，地面起降时机翼离地间隙更大，降低了擦地风险。机翼与机身通过翼身整流段平滑过渡，避免连接处出现突兀的台阶造成气流分离，这一细节在低速大迎角状态下对维持升力、延缓失速尤为关键。

　　机身内部沿航向划分功能区段：机头锥内部可安置空速管、导航天线或小型光电侦察转台；中段座舱盖位置对应飞控板、电池组、数据链电台与降落伞舱，这一段截面最大，是整机重量集中的区域，布置时严格控制重心落在机翼气动焦点附近，保证纵向静稳定裕度合理；尾撑段逐步收细，内部穿设尾翼舵机的拉杆或舵线。机身表面全程光顺，没有突出的棱角，最大限度降低压差阻力，表面预留的小型凸起对应GPS天线、通信天线等必要外设，均做了小型化整流。

　　尾翼组采用常规的垂直尾翼加水平尾翼形式，垂尾后缘布置方向舵，平尾后缘布置升降舵，两者均为对称翼型的安定面。垂尾提供航向稳定与偏航操纵，足够的垂尾面积保证侧风条件下的航向保持能力；平尾则承担纵向配平与俯仰操纵，在滑翔机重心偏前的情况下提供必要的低头配平力矩。尾翼通过尾撑后移，力臂较长，用较小的尾翼面积就能获得足够的操纵力矩，这也是减阻减重的常用思路。尾翼与机身的连接、舵面的铰链轴线位置在模型中都有清晰的结构表达，便于后续展开舵机选型与舵面偏角校核。

　　从安装边界与尺寸协调来看，整机翼展远大于机身长度，属于典型的高展弦比滑翔平台，地面存储与发射时需要考虑机翼的分解运输——这类机型通常将机翼设计为左右两段或三段，通过机身内的翼梁套管对接，拆装后可放入标准储运箱。起降方式上，该构型既可以配合小型轮式起落架进行滑跑起降，也可采用弹射架起飞、伞降回收，机腹预留的载荷空间可灵活切换光电吊舱、测绘相机或中继通信设备。动力布置上，机头或机尾可加装小型推进式螺旋桨与电机，巡航时关机滑翔，需要爬升或补速时再启动，进一步延长航时。

　　结构建模层面，机翼的翼型沿展向放样、翼身融合曲面的连续性、尾撑与尾翼的对接关系都处理得较为完整，曲面光顺度满足后续生成模具、加工泡沫芯或复合材料蒙皮的需求。对于从事无人飞行器结构设计的工程师而言，这套模型可直接用于气动布局比例参考、重心包线估算、舵面布置推演以及任务舱内部空间分配，也能作为航模爱好者复刻长航时滑翔机的结构底图，在大展弦比机翼的抗弯扭设计、尾翼力臂配平、设备舱重心协调等关键环节提供直观的三维参照。
