垂直起降固定翼长航时侦察无人机结构

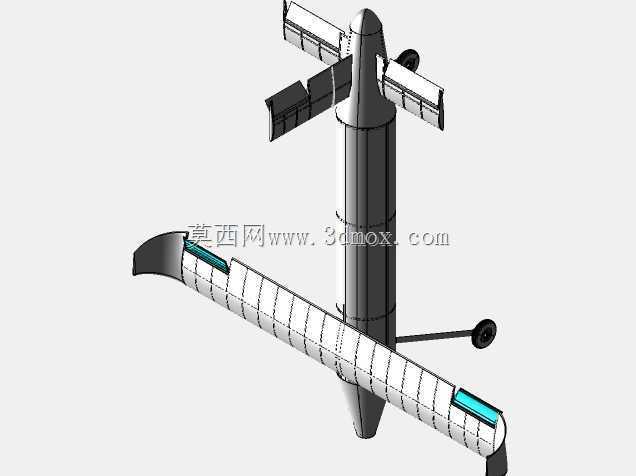

　　这套垂直起降固定翼无人机的三维结构，面向低空测绘、管线巡检、边境巡查、农林监测与应急通信中继等任务场景搭建，兼顾固定翼平台长航时巡航效率与多旋翼机型垂直起降的场地适应性，不需要专用跑道即可在山地、舰船甲板、野外临时起降点完成作业，解决了常规固定翼起飞回收依赖弹射架、拦阻网，纯多旋翼续航时间不足的工程矛盾。

　　整机采用尾座式垂直起降融合常规固定翼巡航的布局思路：机身沿竖直方向停放与起降，升空后通过姿态倾转过渡到水平巡航状态，机身中段为主承力筒段，内部沿航向依次布置飞控舱、电池舱、任务载荷舱与动力舱，筒段采用等直径圆柱加首尾整流锥的构型，既便于碳纤维卷管成型、控制筒体成型工艺成本，也能在机身内部预留连续的设备安装空间，方便布置航电板、减震架、电池固定卡扣与走线槽；机身上部伸出垂直状态下作为支撑升力面的小尺寸安定翼，左右两侧对称布置旋翼动力组件，旋翼轴沿机身竖直方向布置，在垂直起降阶段提供主升力与姿态配平力矩，巡航阶段该组动力可停转锁定，减小迎风阻力。

　　主翼采用大展弦比平直上单翼布局，机翼沿机身中部左右贯通，翼型选用低雷诺数高升阻比层流翼型，机翼内部沿展向布置多道翼肋与前后两根主梁，翼肋间距根据翼面弯矩分布从翼根到翼尖逐步收窄，翼梁采用碳纤维方管预埋在泡沫翼芯内，外覆蒙皮形成承力夹层结构；机翼后缘全程布置分段式襟副翼，靠近翼根段作为襟翼在起降过渡阶段下偏增加升力，外侧段作为副翼控制巡航滚转姿态，翼尖位置设置蓝色标识的航行灯安装座与翼尖整流罩，既降低翼尖诱导阻力，也集成夜间作业的状态指示功能。机翼与机身的对接面设计为快拆卡扣结构，翼根处预留定位销孔与电连接器插座，外场作业时可快速拆解机翼，将整机装入便携运输箱，抵达作业点后数分钟内即可完成组装调试。

　　巡航推进动力采用尾推式布局，螺旋桨安装在机身尾部的动力支架上，巡航阶段电机驱动螺旋桨产生向前的推力，避开了机头位置，让机头锥段可以完整容纳光学吊舱、测绘相机等任务载荷，不会被螺旋桨气流遮挡拍摄视野；机身尾部同时布置垂直状态下的尾翼支撑结构，垂直停放时尾撑末端的小型机轮与主翼下方的两个支撑轮共同构成三点式地面支撑，三个机轮均采用轻量化泡沫轮加小型支架的结构，主翼下方的起落架支架通过快拆螺丝固定在机翼主梁的加强肋位置，着陆时可通过支架的轻微形变吸收冲击能量，硬着陆工况下支架作为易损件优先变形，避免冲击力传递到机翼主梁造成主体结构损伤，外场更换备件成本极低。

　　结构设计过程中重点校核了几个关键边界：一是垂直起降转水平巡航的过渡工况，此时机身从90度竖直状态逐步低头改平，机翼升力逐步替代垂直旋翼的升力，需要保证全机重心落在机翼气动焦点的允许范围内，重心沿航向的偏移窗口控制在机身筒段中部的载荷舱区间内，电池安装位置设计了可前后滑动的配重滑轨，可根据挂载任务设备的重量调整电池位置配平重心；二是机翼的展向安装边界，整机翼展控制在单人可展开操作的尺寸范围内，拆解后单段机翼长度不超过运输箱的内部容纳尺寸，机身筒段的径向尺寸预留了标准航测相机与小型激光雷达的安装直径，载荷舱底部开设透明观测窗口，窗口周边设计减震垫安装位，隔离发动机与旋翼的振动传递到光学设备；三是动力组件的安装干涉边界，垂直旋翼的旋转平面与主翼面、尾撑结构之间预留足够的安全间隙，避免旋翼气动流场被机翼遮挡造成升力损失，同时防止大姿态机动时桨叶碰触结构件。

　　机身表面的分段刻线对应实际结构的舱门拆分位置，每段舱门都设计有卡扣与密封胶条槽，野外作业时可快速打开舱门更换电池、插拔存储设备、调试飞控线路；整机所有外露的突出部件都做了整流修型，起落架支架、旋翼电机座、翼尖灯座的外形都顺着气流方向做了倒角过渡，减少巡航状态的寄生阻力。这套结构既可以作为小型工业级垂直起降无人机的原型设计参考，也可用于航测作业装备的结构选型验证，覆盖从结构成型、外场拆装到任务载荷适配的全流程设计细节。
