内径80外径145毫米带座球轴承三维建模作品

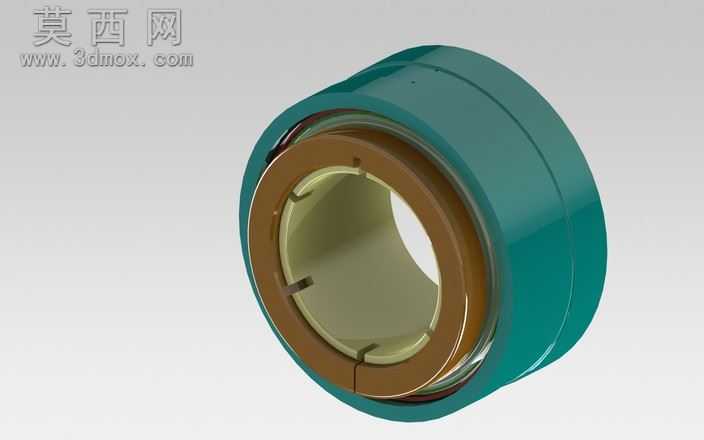

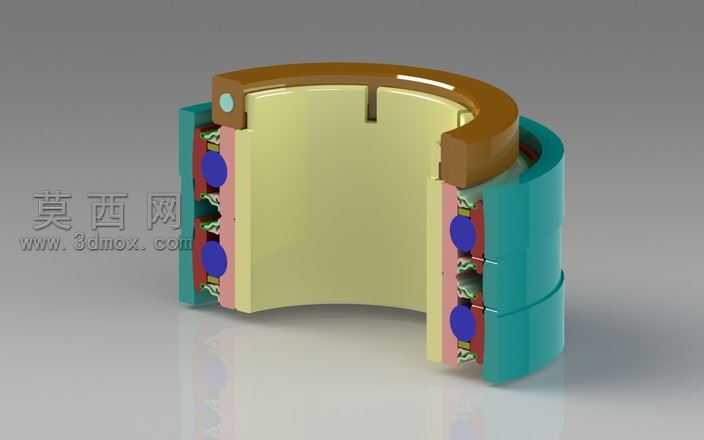

本作品为带座外球面球轴承的三维建模成果，建模过程严格遵循机械设计标准中滚动轴承的尺寸规范，精准还原了内径80毫米、外径145毫米的参数要求。建模阶段以回转类零件的结构特征为核心逻辑，首先通过草图绘制轴承内圈、外圈的基础回转轮廓，对内外圈的滚道曲面做了精准的曲率拟合，保证滚道与滚动体的配合间隙符合实际轴承的装配公差要求；针对轴承的剖分式外圈座结构，单独绘制了座体的安装卡槽、定位缺口特征，还原了座体与轴承外圈的过盈配合结构。材质与渲染环节，对轴承内圈、滚动体部分赋予金属铬材质，调整材质的粗糙度参数模拟轴承钢的哑光金属质感，对密封端盖的棕色橡胶密封圈部分赋予丁腈橡胶材质，还原橡胶件的半哑光弹性质感，对外层的轴承座赋予青绿色喷涂金属材质，模拟工业铸件表面喷塑的视觉效果，渲染阶段添加了柔和的环境光与定向补光，清晰呈现各部件的结构层次与材质差异。结构设计上完整还原了带座球轴承的组成部分：包含带安装卡槽的内圈、集成密封结构的外圈、均匀排布的滚动体、两侧的接触式橡胶密封圈、以及带定位结构的剖分式轴承座，各部件之间保留了符合实际装配要求的间隙，可直观展示轴承的转动配合关系。设计思路围绕教学实训需求展开，建模过程中对每个特征都做了清晰的参数化定义，所有尺寸均可通过参数面板调整，既可以作为机械设计课程的教学演示模型，也可用于装配场景中作为通用五金配件调用，模型结构完整无缺失特征，各部件的拓扑结构规整，无破面、重叠面等建模问题，可直接用于后续的装配干涉检查、运动仿真等后续设计环节。
