瓷砖加工用轮式圆瓦刀结构三维设计

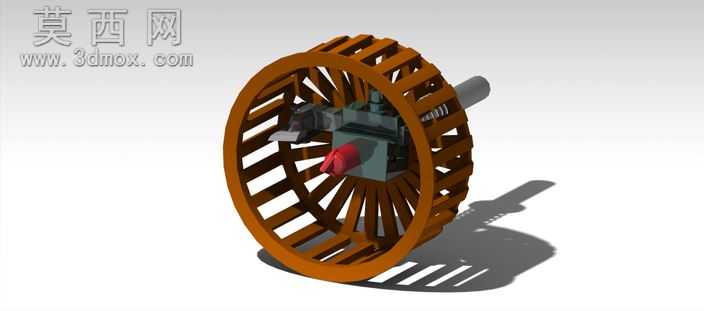

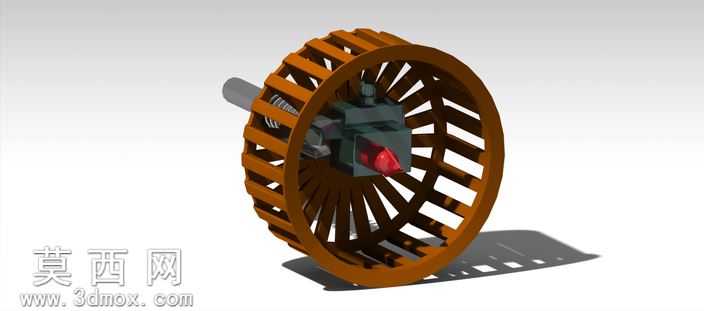

本模型为瓷砖施工作业场景使用的轮式圆瓦刀三维结构设计，建模过程中首先对刀具的核心功能模块进行拆解，将整体结构划分为轮式刀架、切削刀头、导向转轴、握持轴柄四个核心组成部分，通过参数化建模方式逐一完成各部件的特征构建。在刀架建模阶段，采用环形阵列特征生成辐条式镂空轮架结构，既保证轮架的整体结构强度，又通过镂空设计降低刀具整体自重，减轻作业过程中的操作负担，轮架边缘做圆弧过渡处理，避免施工过程中剐蹭作业面或划伤操作人员。切削刀头部分采用模块化装配设计，将刀头固定座与轮架中心的安装位做卡扣式配合结构建模，刀头切削刃做斜角特征处理，还原硬质合金刀头的锋利切削形态，刀头固定结构内置弹簧复位特征，模拟实际作业中刀头的自适应进给缓冲效果，保证切削过程中刀头与瓷砖作业面的贴合度。导向转轴部分做同轴度约束装配，保证轮架转动过程中无径向偏移，握持轴柄做圆柱防滑纹理特征建模，还原实际工具的握持手感。材质渲染阶段，轮架部分采用棕褐色工程硬塑料材质，添加细微的磨砂质感纹理，还原工装塑料的哑光表面效果；切削刀头部分采用高反光金属材质，添加刃口处的高光反射效果，突出金属刀头的坚硬质感；转轴与轴柄部分采用银灰色金属材质，添加细微的拉丝纹理，区分不同金属部件的材质差异；弹簧部件采用亮面弹簧钢材质，还原金属弹簧的光泽与螺旋结构特征。整体装配完成后添加地面投影效果，通过光影渲染突出各部件的结构层次与装配关系，清晰展现轮式圆瓦刀的转动切削工作原理，模型完整还原了该类瓦刀的结构细节，可用于施工工具结构展示、五金产品设计参考等场景，各部件间的装配约束完整，可实现转动动作的模拟演示，直观呈现刀具作业时的运行状态。
