NASA跨声速风洞模型耦合机构

　　该机构面向跨声速风洞试验段内模型快速换装与稳定支撑需求，核心作用是在不改动风洞主体测量链路的前提下，完成不同试验模型与洞体驱动、测量系统之间的机械耦合。现场使用时，试验人员无需反复搭建冗长的安装流程，也不必在每次更换模型后重新布置大量外接测量管路与支撑连接件，机构本身将定位、锁紧、传力和接口转换集中在一条轴向组件上，使风洞试验段的准备工作从分散装配转为模块对接。

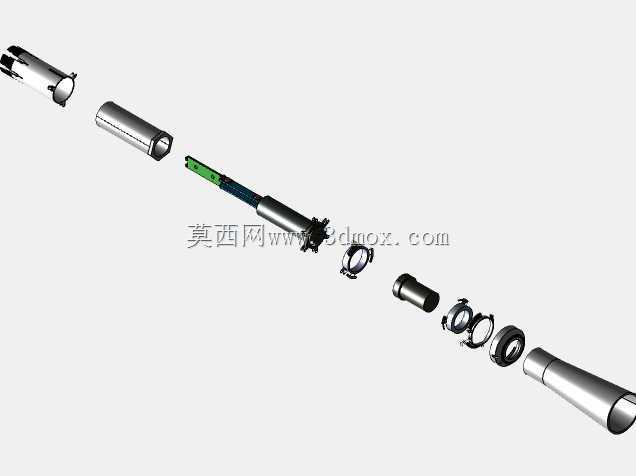

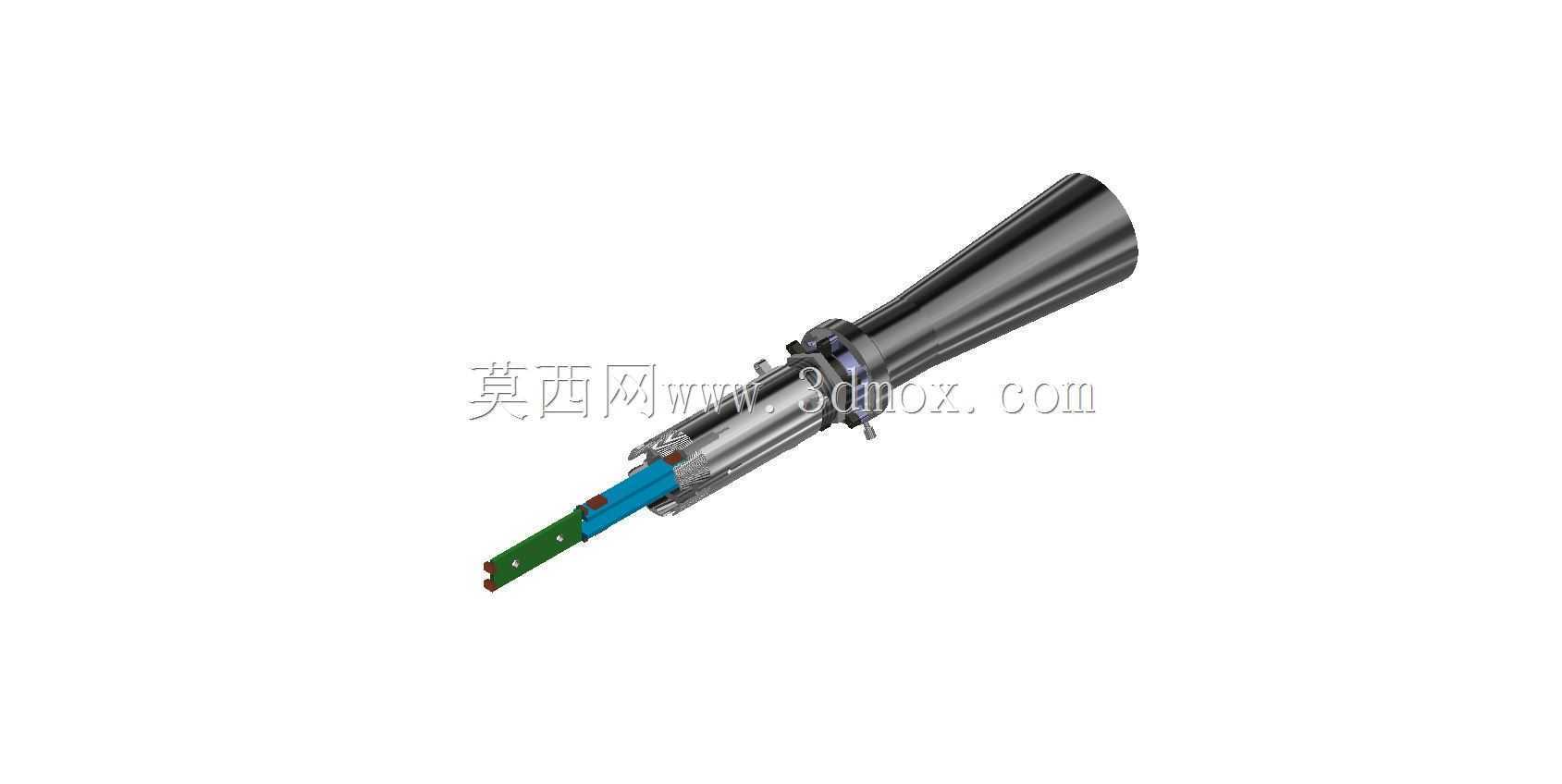

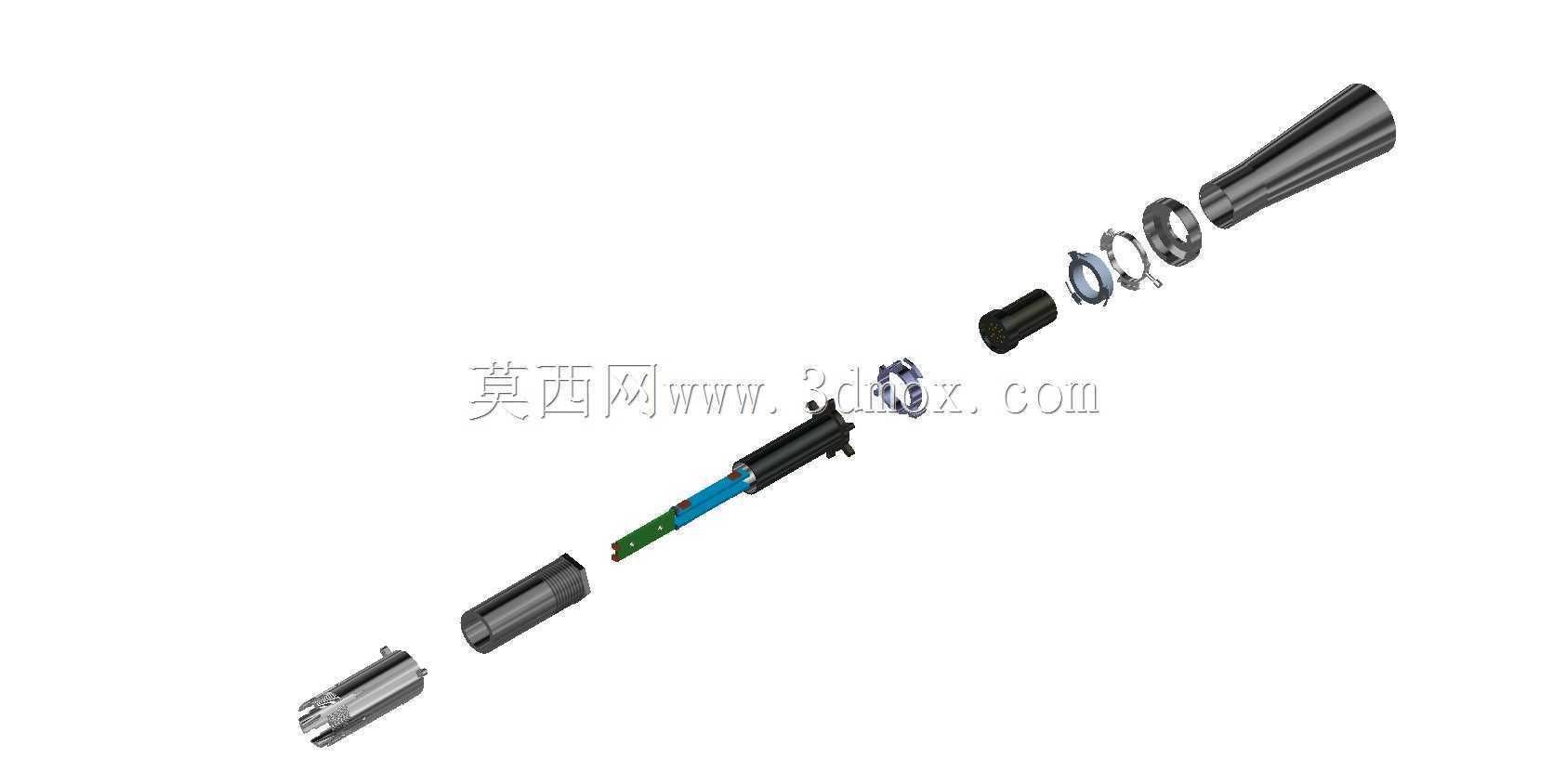

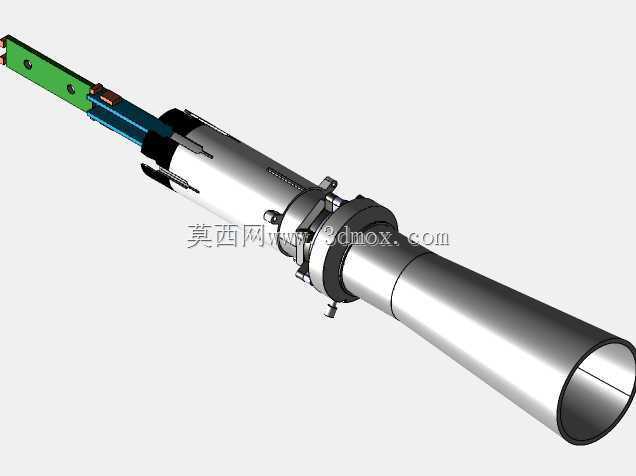

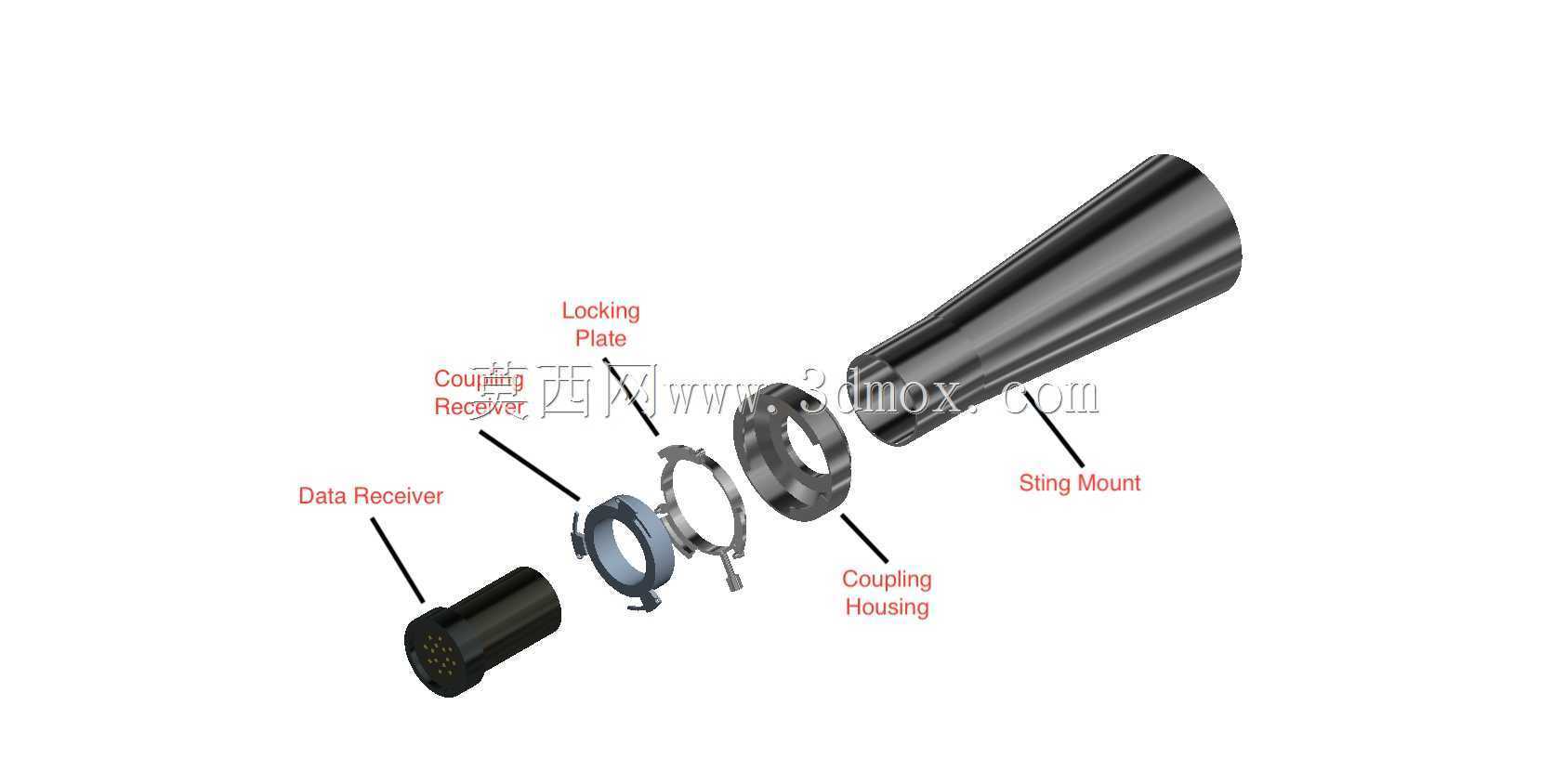

　　从结构布置看，组件沿风洞轴线方向延伸，后端为与洞体支架或驱动装置连接的锥形扩口段，外形呈收敛—扩张过渡，用于适应风洞内部流场边界并减少支撑结构对流场的额外扰动；中段为耦合主体，包含套筒、锁紧环、定位止口和传力杆件，承担模型安装后的轴向定位与载荷传递；前端为模型接口段，带有平板式连接座和紧固孔位，可与试验模型尾部或支杆端进行刚性连接。外露的细长杆件与分段壳体形成明确的装配层次，工程建模时需要分别处理锥段外曲面、圆柱配合面、法兰连接面以及前端安装板的孔系位置。

　　设计思路的重点不在单一零件强度，而在风洞试验工况下的换装效率与重复定位可靠性。传统模型安装往往依赖现场配装、垫片调整和多套测量线缆连接，人员进入试验段后操作时间长，且每次装拆都会引入定位误差。该耦合机构通过统一接口把模型侧与风洞侧预先标准化：模型在洞外完成姿态和接口准备后，进入试验段只需与耦合机构完成插接、锁紧和检测确认。这样既压缩了试验段占用时间，也降低了人为装配差异对气动数据重复性的影响。

　　外形与安装边界需要围绕风洞试验段空间校核。后端锥形结构应与洞体支撑通道保持同轴，锥面外轮廓不能侵入设计流道；中段锁紧机构的外径受试验段支撑窗口限制，拆装时还要预留工具操作空间；前端连接座的孔位、厚度和端面跳动直接影响模型姿态角。三维建模时应建立轴向基准、配合止口基准和模型接口基准，并在总装中检查锁紧环行程、杆件伸缩范围以及相邻零件在装配状态下的干涉情况。

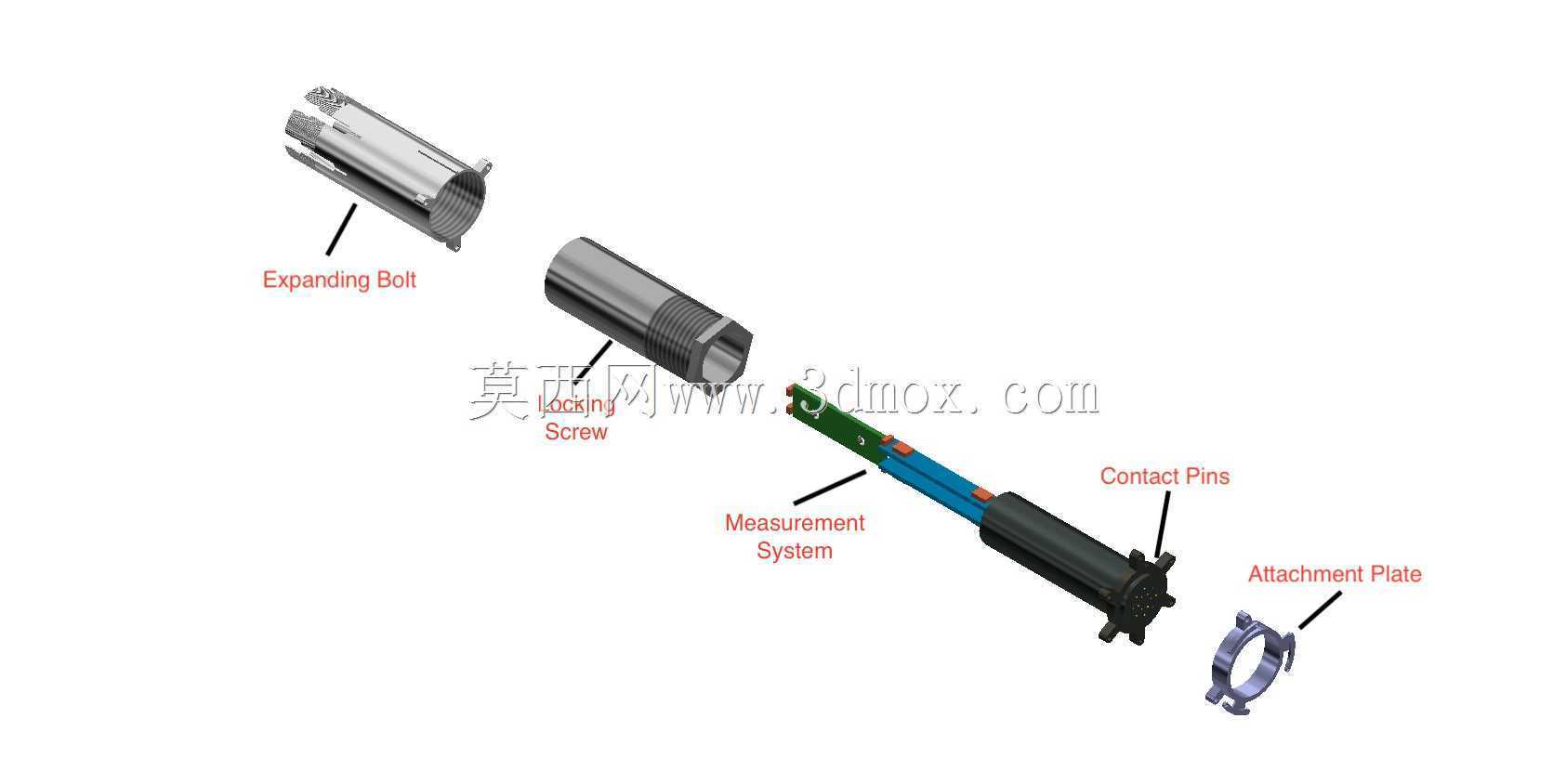

　　在功能特性上，机构既要传递模型在跨声速气流中的气动载荷，也要保证模型与测量系统之间的连接稳定。中段套筒可提供抗弯与抗扭刚度，内部杆件适合传递轴向动作或测量信号，锁紧环节则用于消除配合间隙。对于结构设计人员，这类模型的价值在于理解风洞工装并非普通支架，而是集流场避让、快速换装、重复定位和载荷传递于一体的专用机构；对于设备选型与建模人员，应重点关注锥段曲面、同轴装配、接口孔系、锁紧空间和试验段边界之间的协调关系。
