小型固定翼水上两栖飞行器结构设计

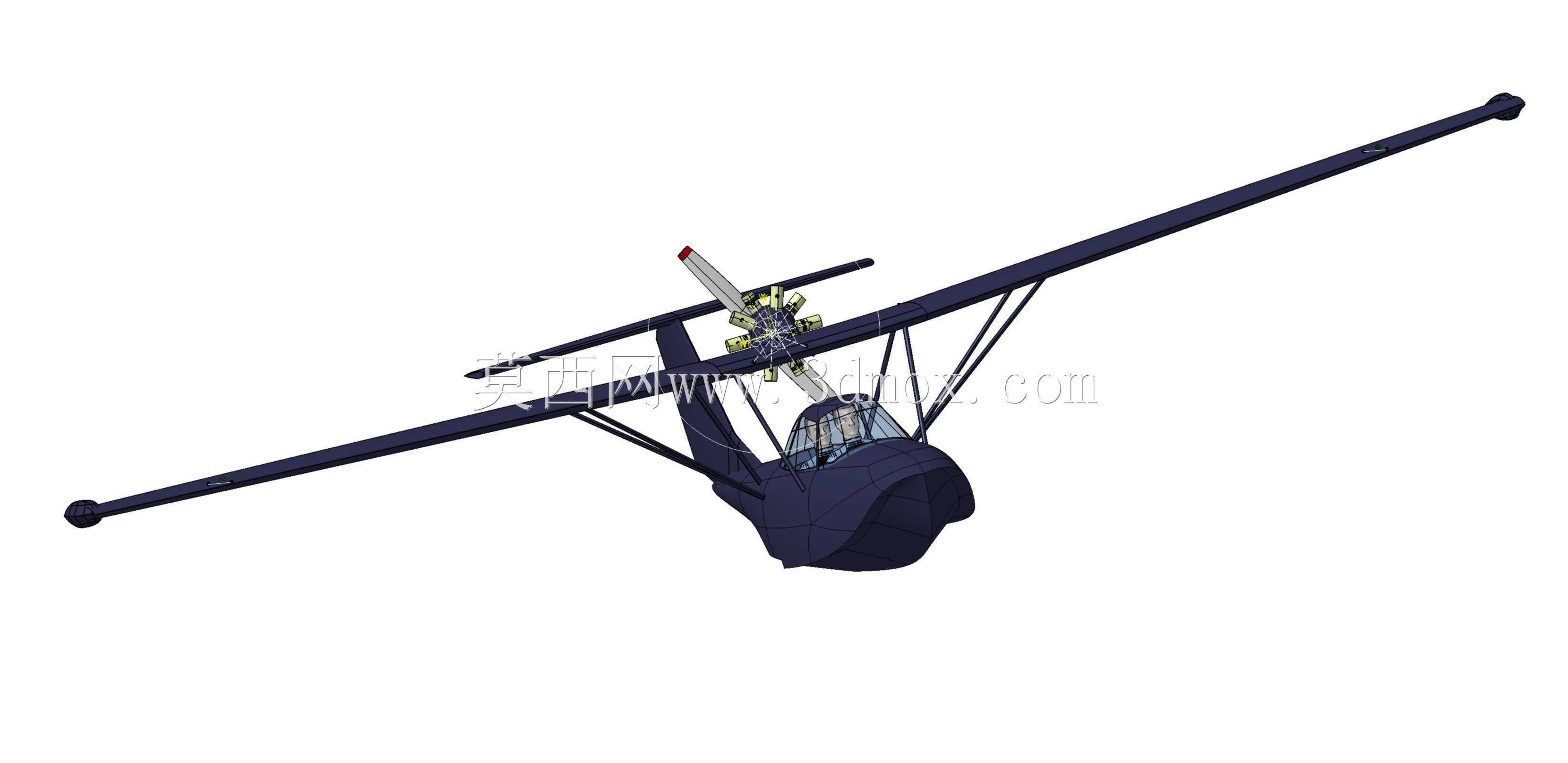

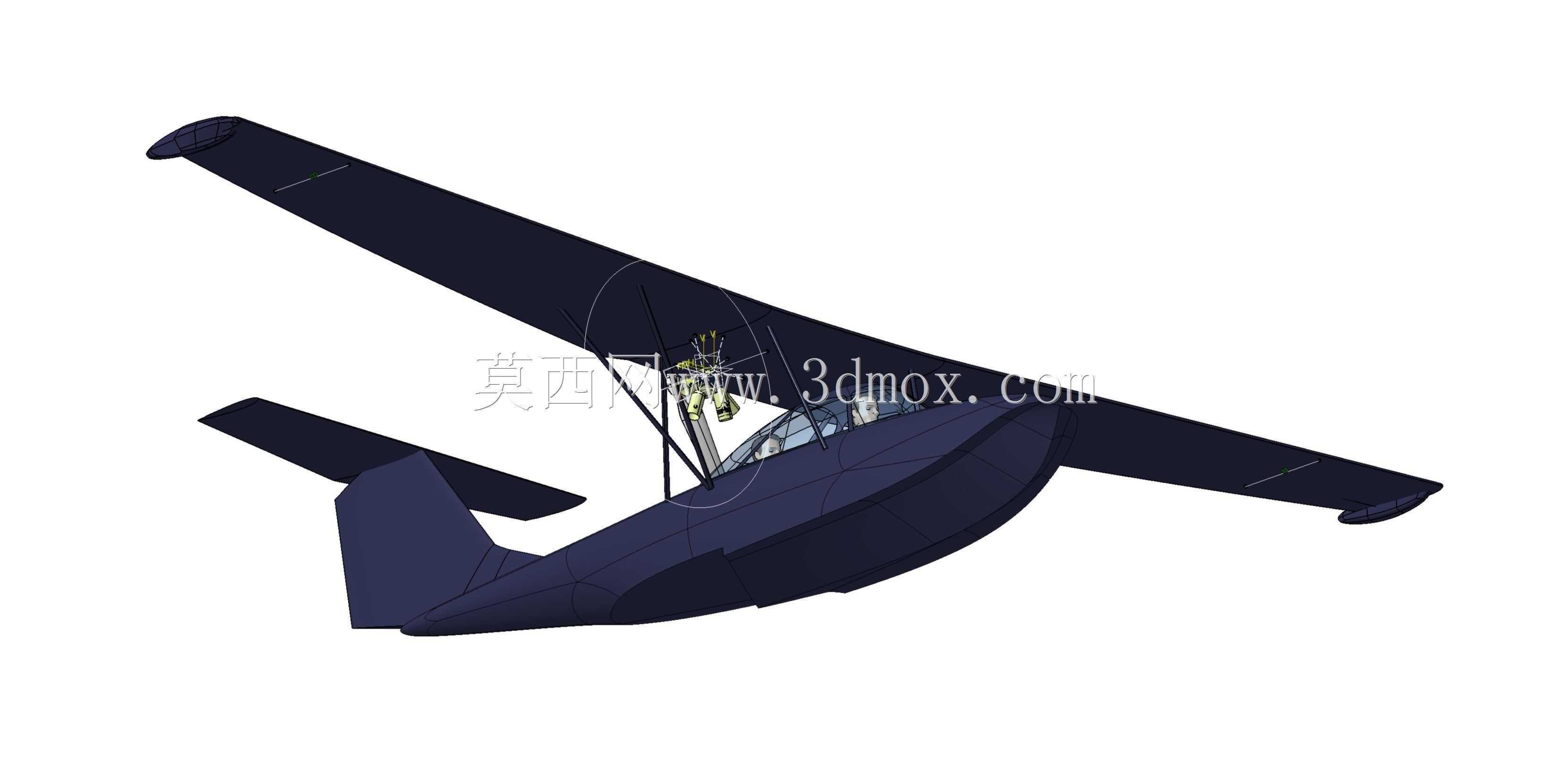

　　该三维作品呈现的是一型小型固定翼水上飞行器，整体采用上单翼、细长机身、单垂尾加水平尾翼的常规布局。模型重点表达了飞行器在水面起降状态下所需的外形关系，机身下部沿纵向形成连续的滑行支撑轮廓，机翼高高置于机身上方，能够减少水面喷溅对翼面、发动机及操纵面的影响，同时为机翼结构与机身连接提供较清晰的装配边界。

　　从使用场景看，这类飞行器主要面向近海、湖泊、水库、内河等开阔水域的低空飞行任务，可用于巡逻观察、水域巡查、航测采样、短途通勤以及轻型通航验证。与陆基飞机相比，它不依赖标准跑道，起降依托水面完成，因此设计时不能只按空中气动外形处理，还必须兼顾水动阻力、滑行稳定性、波浪适应性和离水姿态。模型中的机身下部线条较为饱满，前部形成接水与分水区域，中后段逐步收束，有利于在滑行过程中控制水流方向，降低侧向喷溅对尾翼和机翼的干扰。

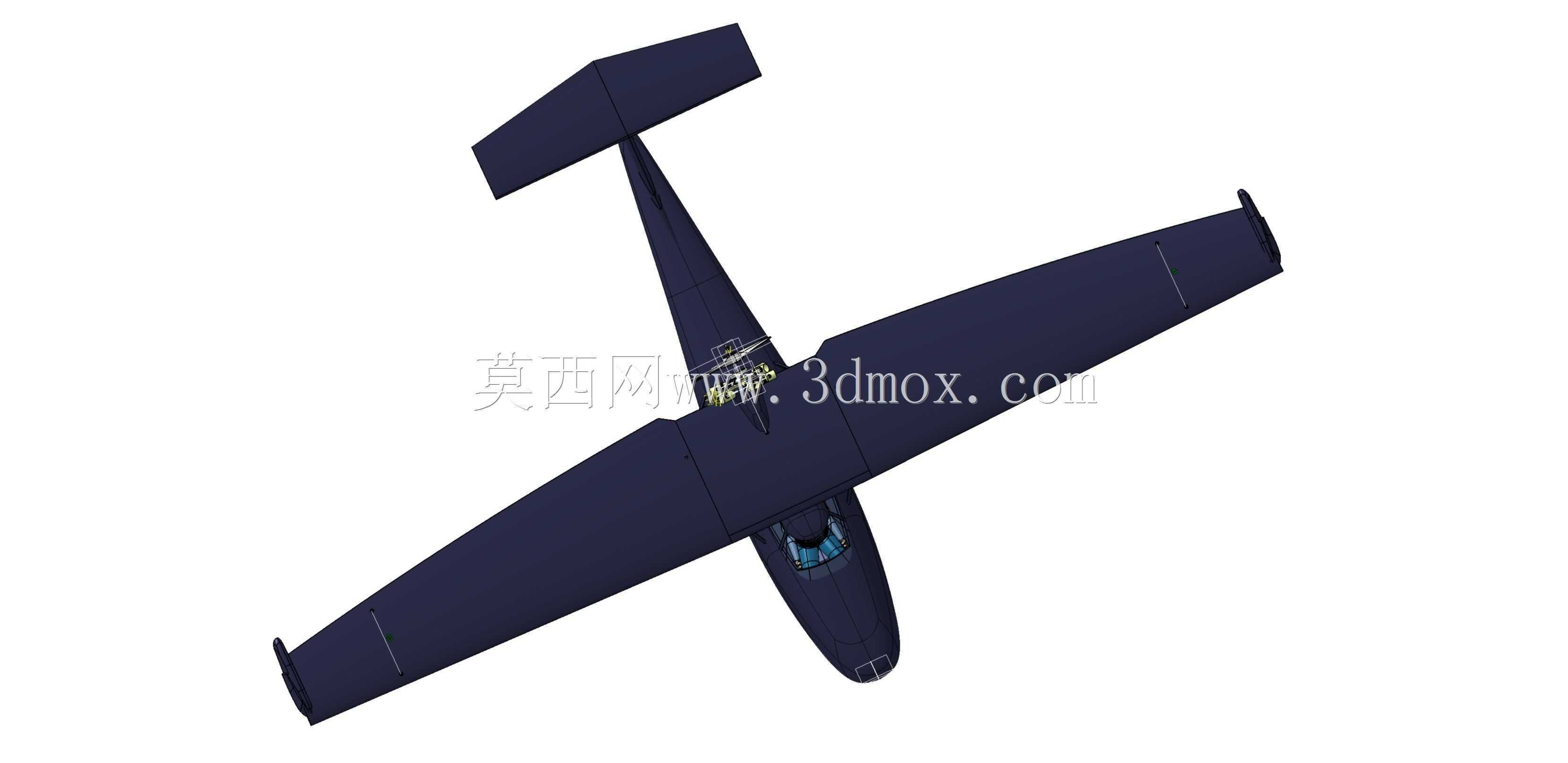

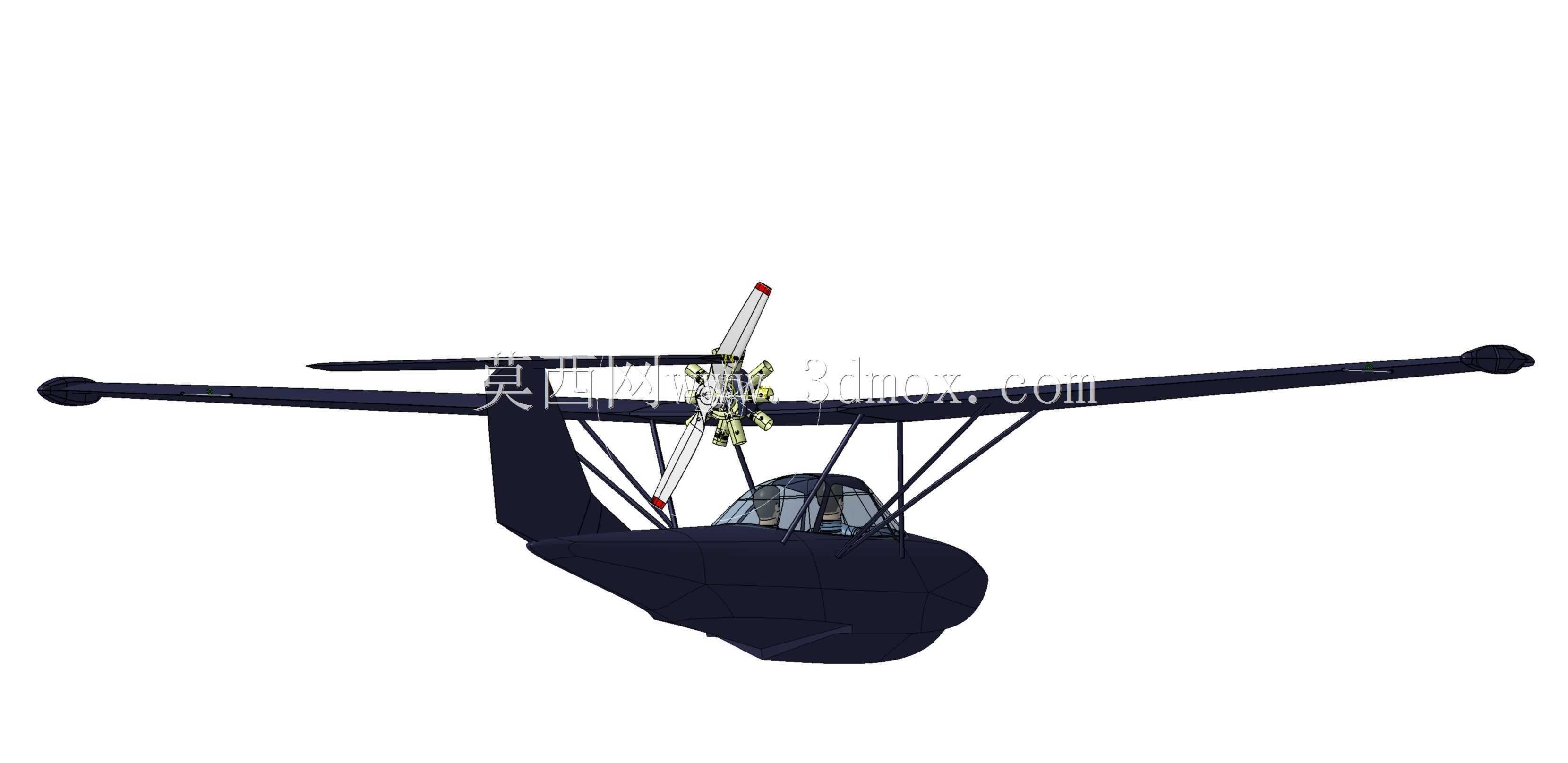

　　机翼部分采用大展弦比长直翼形式，翼面沿机身两侧对称展开，翼尖位置带有小幅上翘或端板特征。此类翼型布局适合低速、低雷诺数飞行条件，能够在较小起飞速度下获得足够升力，对轻型水上飞机较为有利。机翼与机身的连接区位于机身背部上方，结构传力路径可理解为翼梁或主承力盒段穿过或贴合机身上部，再通过接头、肋板和蒙皮形成整体承力。上单翼布局还使发动机、机翼前缘和副翼远离水面，在恶劣水面条件下具有更高的安全裕度。

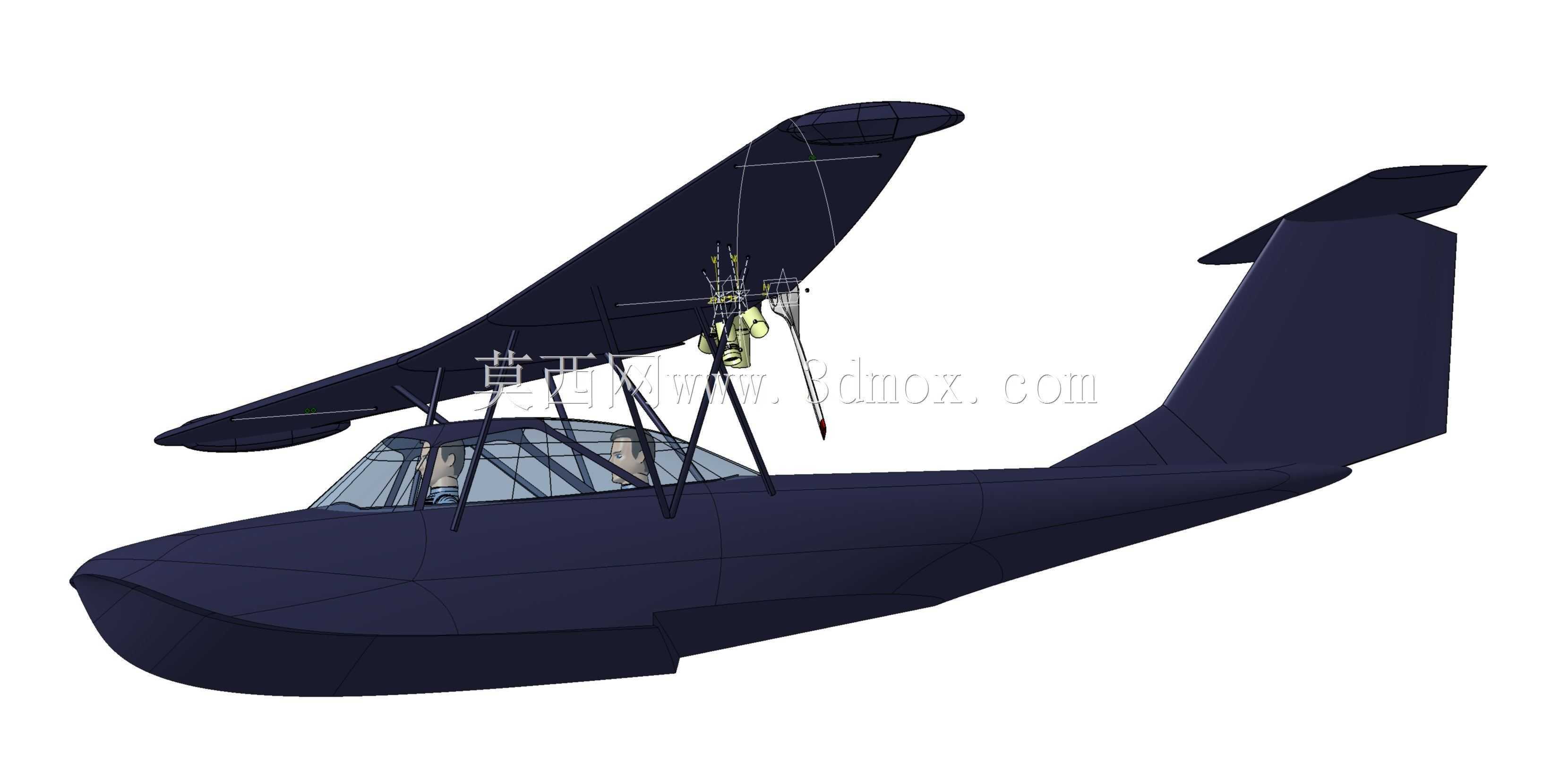

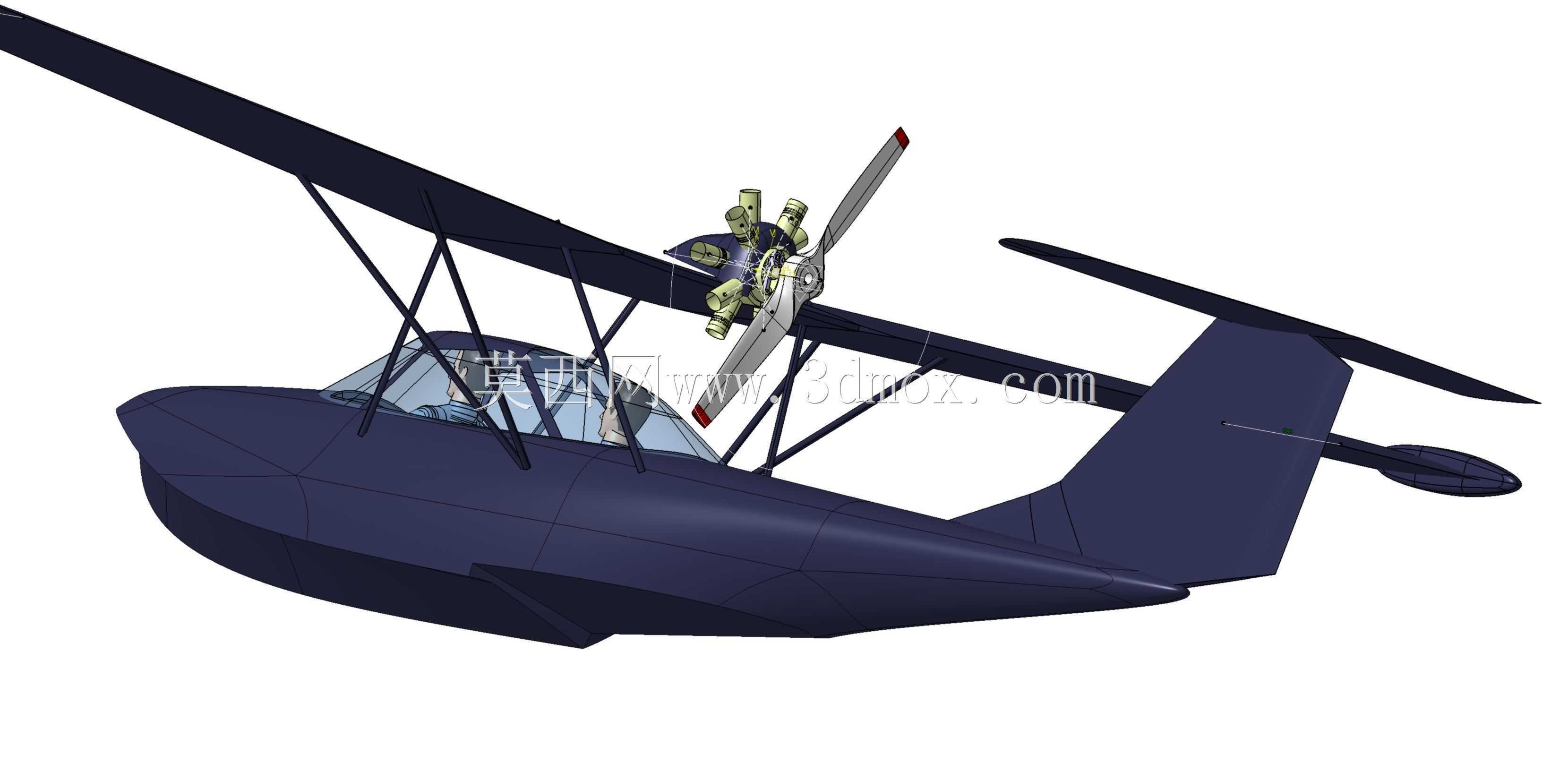

　　尾翼采用垂直尾翼与水平尾翼组合形式，垂尾向后上方延伸，平尾布置在垂尾根部附近。该布置能够让尾翼避开机身滑行时掀起的水雾区域，保证方向舵和升降舵在低速起降阶段仍具有较好的操纵效率。垂尾后缘可设置方向舵，平尾后缘可设置升降舵；在实际结构设计中，舵面通常通过铰链、摇臂、拉杆或钢索与驾驶舱操纵机构连接。三维模型虽然以外观表达为主，但尾翼的位置、面积比例和与机身的相对高度，已经能够为后续操纵性评估和尾翼结构细化提供基础。

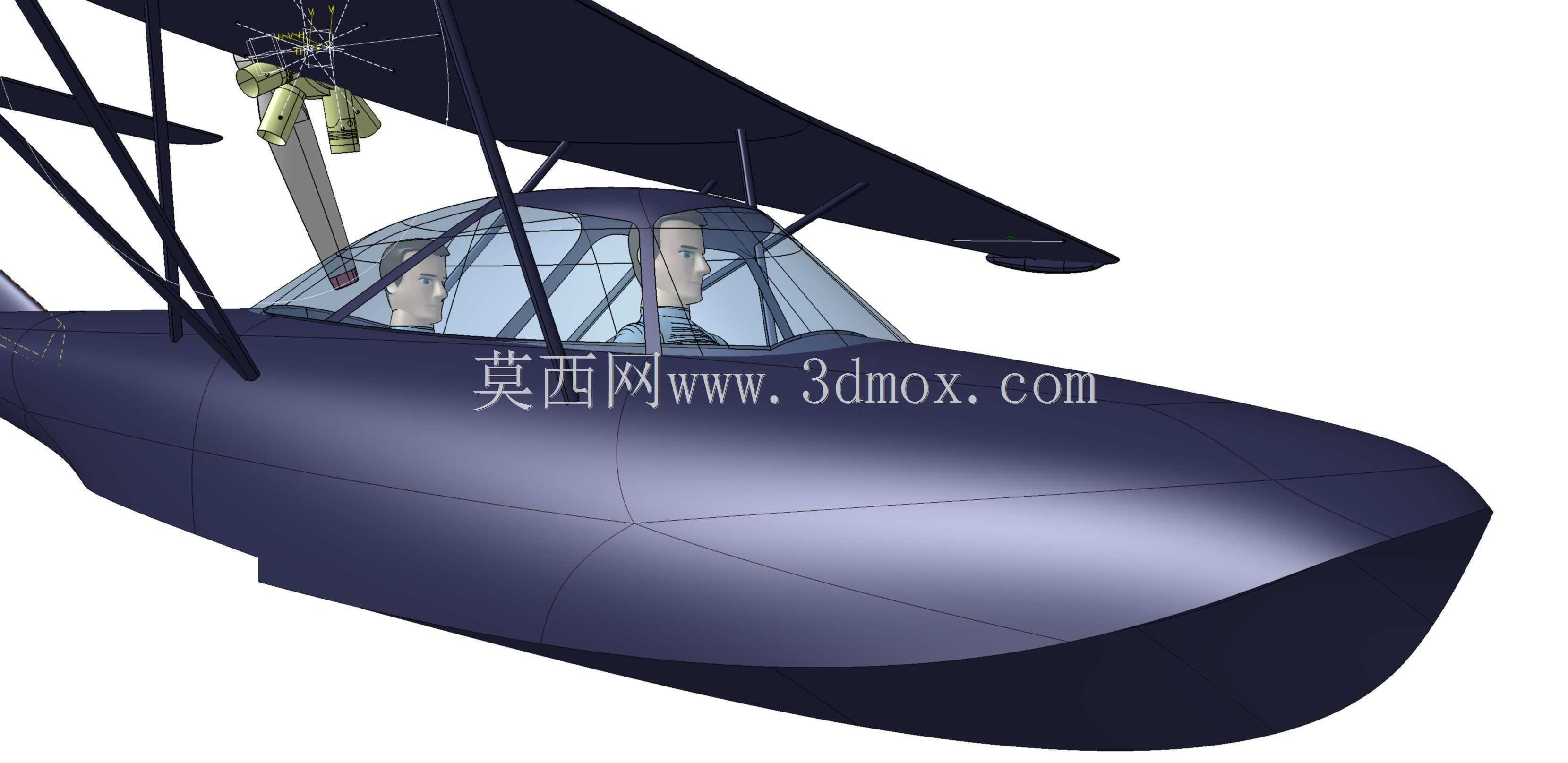

　　机身外形呈细长纺锤状，前部设置座舱区域，模型中可见座舱盖及内部简化乘员位置。座舱位于机翼前方，有利于飞行员在水面滑行时观察前方水况、障碍物和起降方向。机身中段为主要承载区域，可布置机翼接头、燃油系统、航电设备、座椅支撑及重心配平结构；后机身逐渐收缩并连接尾翼，使俯仰和方向稳定面能够在远离重心的位置产生足够力矩。对于水上飞机而言，机身不仅是空中承力壳体，也是水面滑行时的浮体部件，因此下部外形需要同时满足浮力分布、抗浪性和减阻要求。

　　在尺寸与安装边界方面，该模型的机翼跨度明显大于机身长度方向的横向尺寸，展开后两侧翼尖应作为地面停放、转运和仓库布置时的主要边界。尾翼高度决定了机库门高、拖车固定点和水面停靠时上方障碍物限制。机身下部滑行面决定了下水坡道、浮码头支撑块以及牵引托架的托举位置，托架不能直接压在薄壁蒙皮或舵面区域，应优先支撑在机身加强框、翼身接头附近或浮筒主承力段。机翼两侧若需要拆装运输，应在翼根处预留螺栓连接、定位销和维护口盖空间。

　　设计思路上，该机型没有采用复杂的船身断阶夸张造型，而是以简洁连续的机身曲面配合高置机翼完成水上起降功能表达，适合轻型、低速、低成本通航平台方案。水面滑行时，前部机身先接触水面，随着速度增加，升力逐步托举机体，机身浸水面积减小，最终达到离水状态；降落时则反向完成接水、减速和稳定漂浮。为了避免水面横向不稳定，实际工程中还需在机翼下方或机身两侧考虑稳定浮筒、舭线或防溅条的布置，这些结构可以在现有模型基础上继续细化。

　　结构建模时，机翼可拆分为翼梁、翼肋、蒙皮、副翼和翼尖整流罩；机身可按前段座舱、中段翼身连接、后段尾椎进行分块；尾翼可分为固定面、舵面、铰链和整流罩。起落方式以水面为主，若发展为两栖版本，则需在机身下部或浮筒侧面增加起落架舱、轮轴支架和收放机构，并重新校核陆基接地时的冲击载荷。材料层面，轻型验证机可采用复合材料蒙皮、泡沫或蜂窝夹芯、铝合金接头和不锈钢紧固件；涉水区域还需考虑防腐蚀、密封和排水设计。

　　整体来看，该模型抓住了小型水上固定翼飞机的关键外形特征：高置长直机翼提供低速升力，细长机身兼顾浮降与滑行，尾部高置保证水雾环境下的操纵有效性。它适合作为两栖飞行器概念方案、通航飞机结构教学、水动外形讨论以及三维装配练习的基础模型，后续可围绕浮筒稳定性、翼身连接强度、舵面操纵机构和水陆两用起落架继续深化。
