航天在轨舱内物流存储舱布局结构

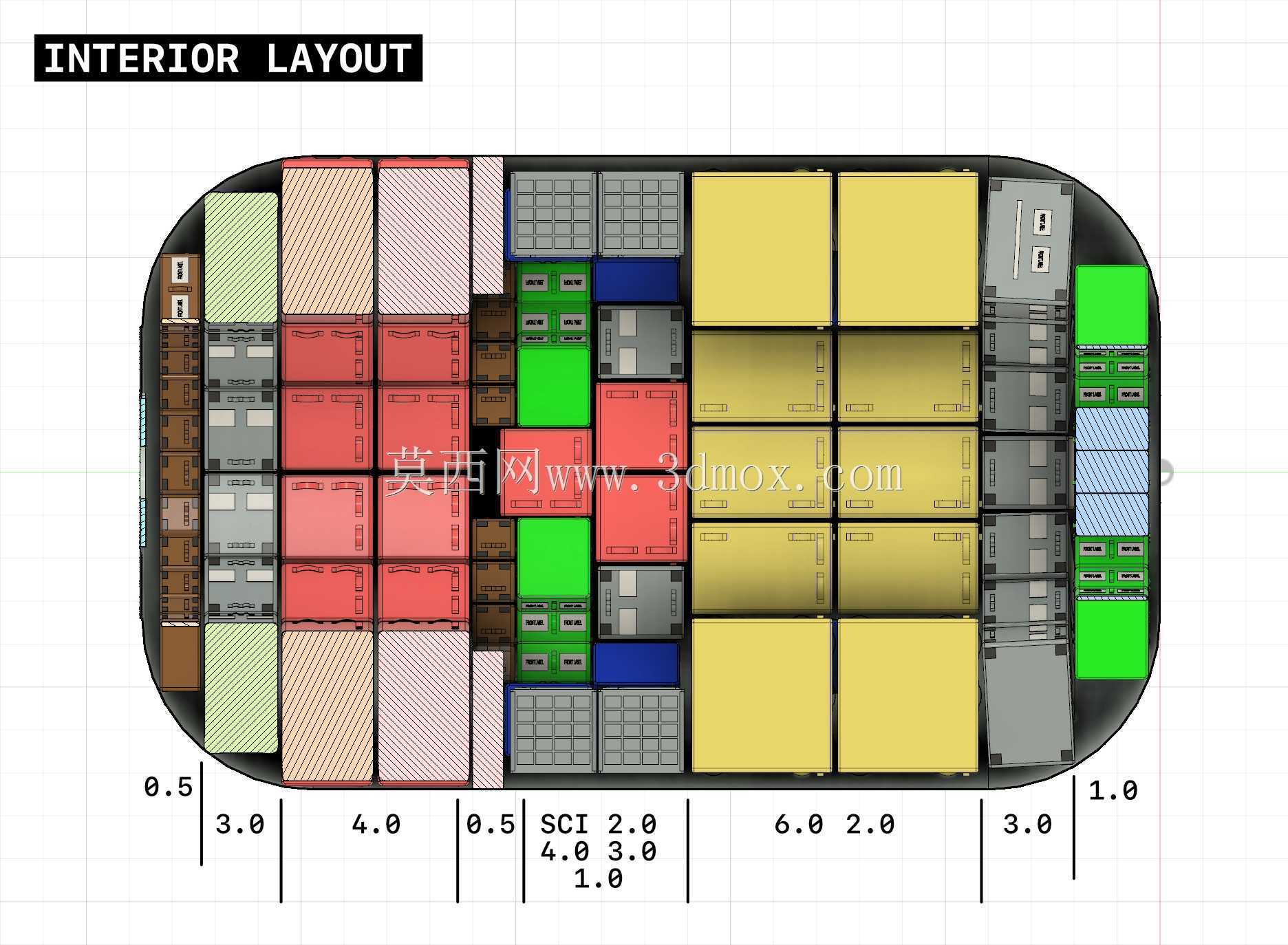

　　这套三维结构围绕近地轨道航天器舱内的物资转运与停靠期生活保障展开，舱体内部没有采用零散堆放的布置逻辑，而是把货运任务、乘员备餐活动、设备检修通道和载荷固定边界整合在同一段加压舱轮廓内。从俯视布局可以看到，舱段两端为圆弧过渡的承压壳形态，中部沿轴向保留贯通的开放式中心走道，走道两侧分区排布标准化货柜、软质储物包、设备机架与功能箱体，所有单元的外轮廓都贴合舱壁弧度和内部安装基准，避免在发射过载、在轨对接冲击以及舱内气压波动工况下出现干涉。

　　实际使用场景覆盖两个典型阶段：上行运输阶段，舱内空间以载货效率为核心，大型硬质集装单元沿舱壁两侧成列布置，靠近走道的位置预留乘员操作和货包抽取的余量；停靠对接阶段，部分储物区域转换为活跃的备餐与日常活动区，乘员可以沿中心走道顺畅移动，直接取用对应集装箱内的物资，不需要大范围挪动周边载荷。布局中大面积的翻译区域也就是乘员活动与物资周转区，被刻意留设在靠近舱段中部的位置，这里距离两端对接机构和舱壁设备区都有足够缓冲，既方便多人同时作业，也能降低搬运过程中碰撞精密仪器的概率。

　　固定方式上，所有CTB类货箱都通过后部安装的弹性环完成限位，弹性环在前部位置通过卡扣连接，形成前后双向约束。发射段振动频谱复杂，单纯刚性锁紧容易把冲击载荷直接传递到货箱内的精密物资，弹性环可以在纵向和横向提供适度变形量，吸收低频振动能量，而卡扣结构则保证乘员在轨操作时能够快速解锁、抽拉和回装。环形分隔区域采用轻质刚性镶板隔开，镶板一方面作为不同储物单元之间的止挡边界，另一方面也为软质货包提供平面支撑，防止袋装物资在微重力环境下漂浮移位。镶板材料优先考虑高比刚度的夹层结构，在控制整舱重量的同时保证平面度，避免长期使用后出现翘曲而影响相邻货箱的安装间隙。

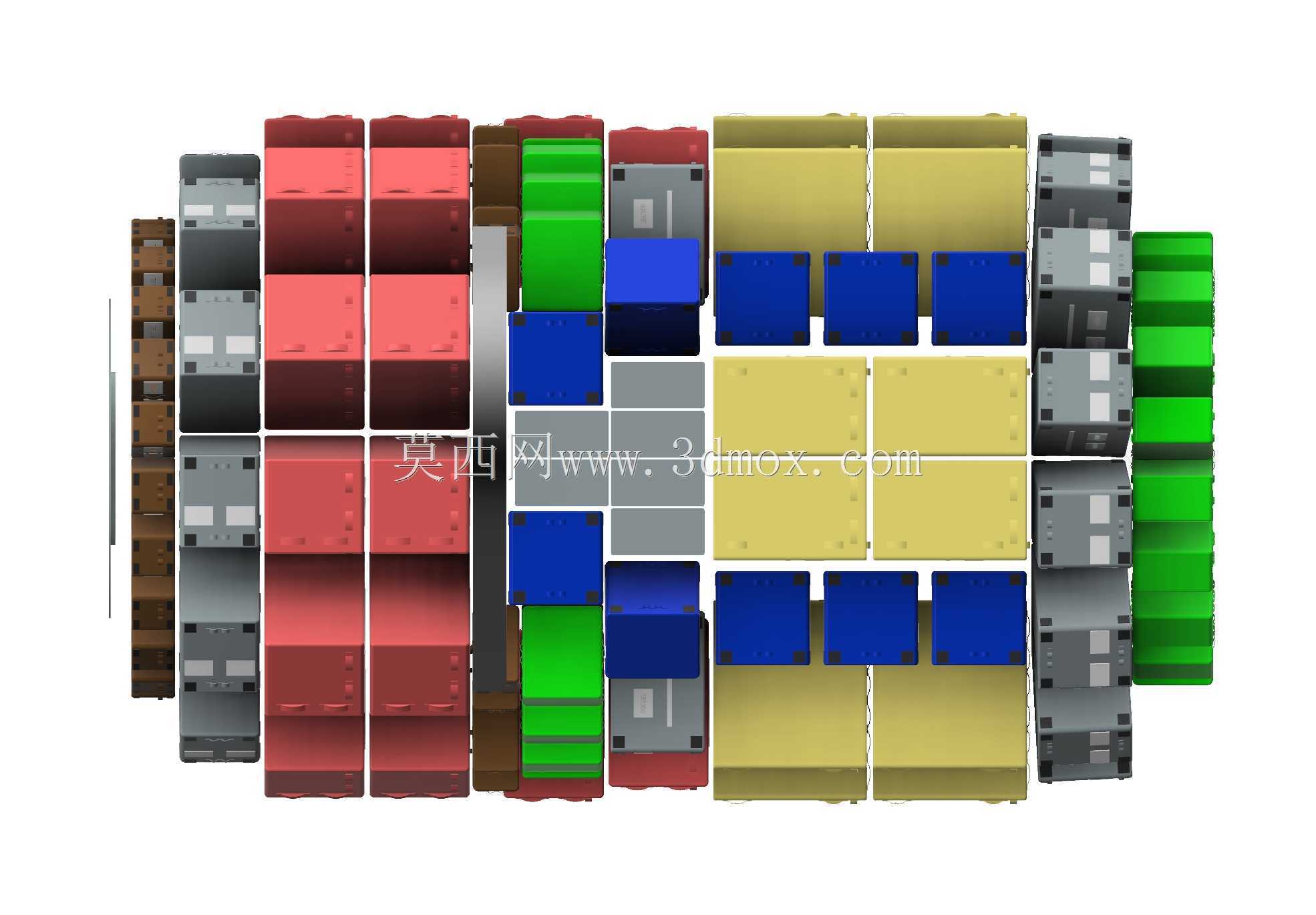

　　舱内色彩分区在工程上并非单纯装饰：黄色大型箱体对应高密度集装货位，红色与粉色区域多为高频取用的生活物资和备餐耗材，绿色模块布置电子设备与机架类载荷，灰色单元则是结构框架和通用支撑件。这种色彩编码可以帮助乘员在舱内照明条件受限、作业时间紧张的情况下快速识别货位，减少翻找物资时的操作步数。靠近舱壁的狭长位置布置了竖向机架，利用弧形边界剩余空间安装小型设备箱；端部圆弧区则填充软质包状储物，充分利用承压壳曲率带来的不规则空间，同时软包自身也能对周边硬质设备起到一定缓冲作用。

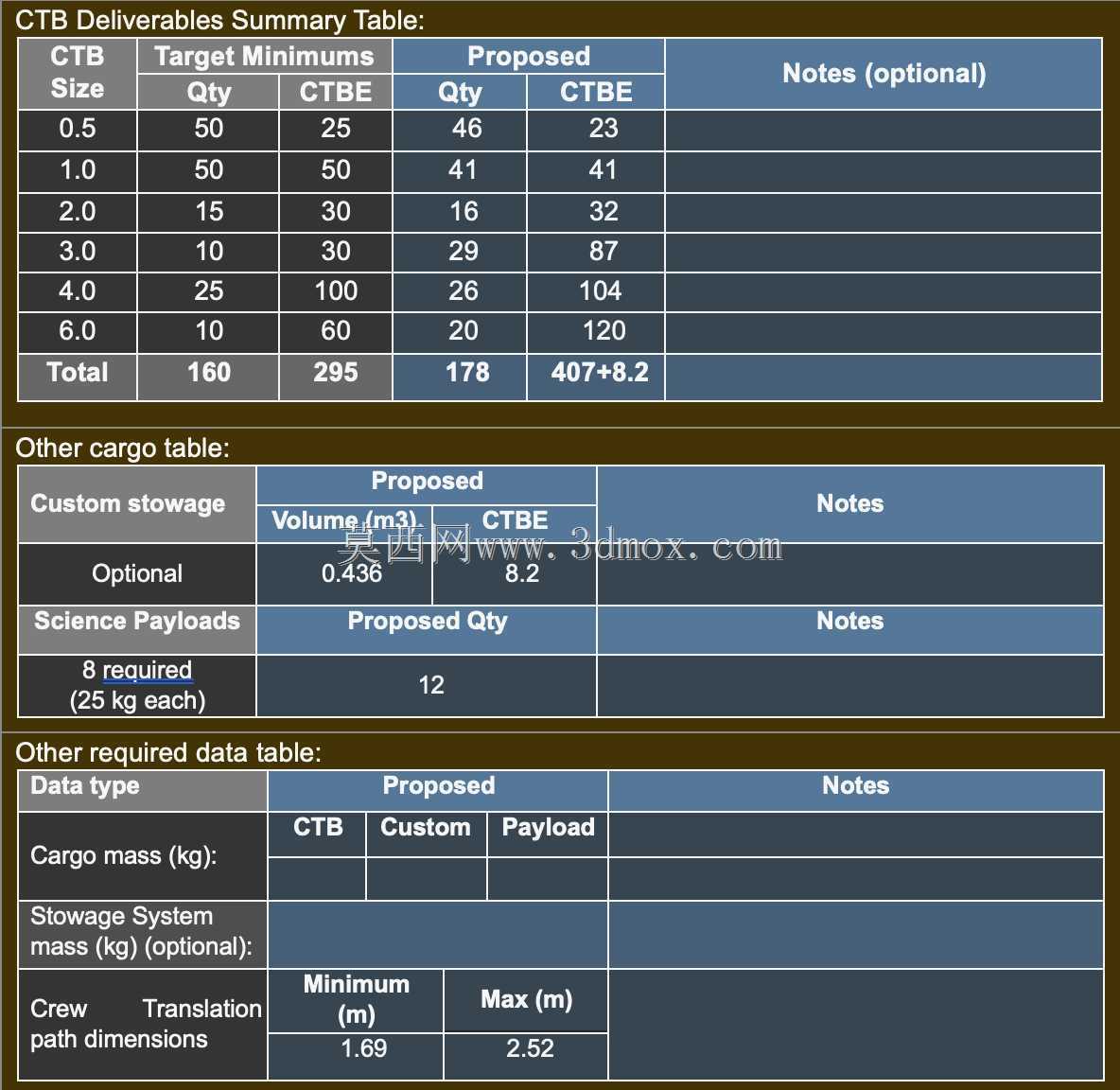

　　尺寸边界方面，布局图沿舱段横向标注了多段安装宽度，中心走道两侧的货位按0.5、1.0、2.0、3.0、4.0、6.0等模数分段，说明整套内部结构采用模块化模数设计。不同宽度的货位可以根据任务需求替换标准箱、设备机架或软包支架，而不需要重新改动舱壁主结构。轴向方向上，端部圆弧区预留约3.0长度单位的过渡空间，中部大尺寸货位采用6.0级别的宽体模块，靠近走道的操作侧保留0.5至1.0级别的间隙，保证货箱抽出时不会与对侧单元碰撞。舱体总宽方向的轮廓以两侧圆弧切线为安装硬边界，所有设备机架的最外点都不能侵入承压壳内壁的安全间隙，还要考虑包覆层、管路和电缆走线的空间。

　　发射阶段，开放式中心走道上方设置可拆卸的金属电缆支撑，用于固定跨舱段的电缆和临时管线。这些支撑在地面总装和发射上升段保持安装状态，约束电缆避免振动甩动；航天器进入轨道并完成对接后，由机组人员按操作流程拆除，从而把走道空间完全释放给物资搬运和乘员活动。支撑的安装接口采用标准化快拆形式，拆除后不在走道区域留下突出的紧固件，防止微重力下漂浮物划伤乘员或被误吸入设备。

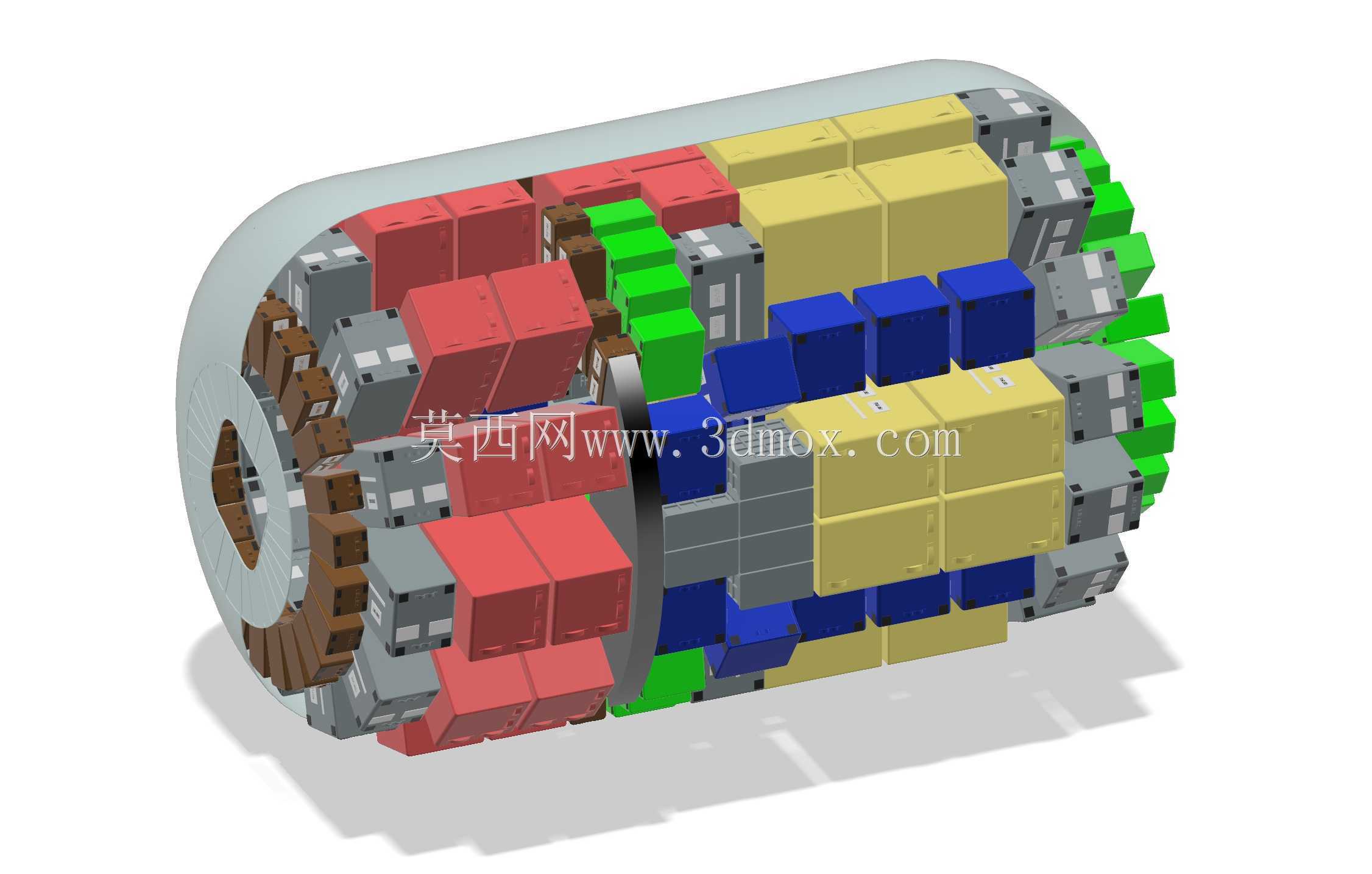

　　从建模思路看，整套结构先以承压舱内壁为基准建立总布置骨架，再按货位模数划分安装网格，随后依次填入硬质集装箱、弹性固定环、刚性镶板、设备机架、软储物包和走道支撑。每个单元都需要校验三种状态下的位置关系：发射满载状态下的堆叠间隙、在轨乘员操作状态下的抽拉路径、以及停靠备餐状态下的活动空间。弧形舱壁处的设备外壳采用随形设计，背面贴合曲率变化，正面保持平直操作面；相邻货箱之间保留均匀缝隙，便于安装固定扣和检查弹性环老化情况。管路与电缆沿舱壁边缘走线，避开中心走道和货箱抽取路径，检修口正对走道一侧，保证乘员在不拆卸大型货柜的情况下完成常规维护。

　　这种布局本质上是在有限的加压舱容积内平衡载货密度与人因效率：既要把上行物资的装载量做到尽可能高，又不能让舱内变成难以通行的仓储堆垛；既要保证发射段载荷固定可靠，又要让在轨乘员能够低成本解锁和重组空间。模块化货位、弹性固定、轻质镶板和可拆走道支撑共同构成了一套可随任务调整的舱内物流系统，为后续不同补给任务下更换货箱类型、增减生活保障设备以及扩展科学实验载荷留出了明确的安装边界。
