航空发动机轻量化承力支架结构

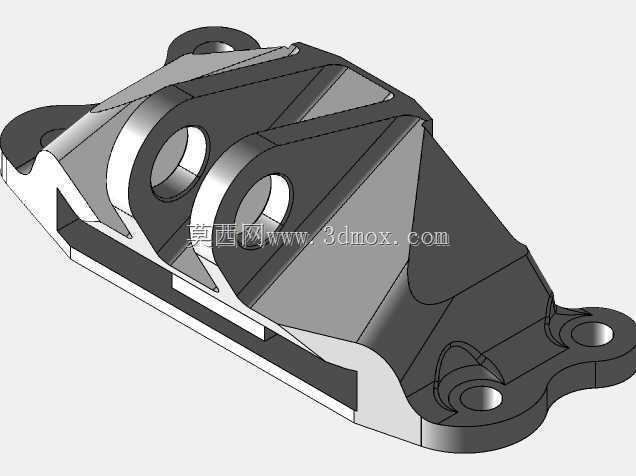

　　这类支架在航空动力装置周边承担发动机附件、管路或机载设备与机身承力结构之间的连接任务，工作时既要传递发动机振动、惯性载荷与安装约束，又要控制自身质量，避免在飞行包线内增加不必要的重量负担。模型呈现的是一个经过减重思路处理的承力支座，主体采用低矮、宽基底的布局，底部两侧延伸出带孔安装耳，用于与机体平台或发动机安装节区域固定；上部并列设置两个大直径同轴孔位，可作为销轴、衬套或连接螺栓的通过与承载位置，使被支撑部件能够围绕确定轴线定位。

　　从结构受力看，支架并非简单块体钻孔，而是把材料集中布置在载荷传递路径上。底部法兰边较宽，能够增大接触面积，降低连接面压；两侧耳片孔位承担紧固件剪切与拉压载荷，孔周保留足够壁厚，避免局部应力集中。上部两个圆筒形轴承座区域形成主要承力环，孔壁厚度明显大于中间腹板，符合销轴连接部位对刚度和疲劳寿命的要求。圆筒之间以及圆筒到底板之间，通过多道斜向筋板和连续侧壁连接，筋板走向大体沿上部孔位与底部安装孔之间的力流方向布置，减少无关材料堆积。

　　外形上，构件左右近似对称，整体轮廓贴合安装空间：底面为平直贴合面，适合与机加工平台或支架安装面接触；顶部和侧面采用多组斜面、折边与开放腔体，在保证扭转刚度的同时挖去低应力区材料。可见的内腔并非装饰性造型，而是围绕承力骨架留出的减重区域，侧壁厚度、筋板宽度和过渡圆角相互配合，使铸件或机加件在受载时不易出现薄板失稳。对于航空支架而言，重量下降约七成这类结果通常意味着原始实体方案经过多轮拓扑优化或概念减重，再结合制造约束修正为可加工形态；实际工程中还需复核屈曲、振动模态、疲劳安全系数以及孔边挤压强度，不能只凭外观判断减重合理性。

　　安装边界方面，底部四个孔位分布在构件两端外伸耳片上，孔距决定了支架与基础结构的互换性，设计时需要保证紧固件安装空间、扳手空间以及衬套压装余量。上部双孔的中心高、孔径和同轴度直接影响被支撑部件的运动或定位精度；若孔内安装衬套，模型中应预留衬套壁厚和压入公差，支架本体材料则可根据温度、腐蚀和比强度要求选用铝合金、钛合金或高强度钢。支架侧面的开放结构还要考虑管路、线缆和邻近附件的避让，尤其在发动机舱紧凑环境中，构件不能与振动部件发生干涉，也不能在热膨胀后产生额外约束。

　　建模处理时，应优先建立底部贴合基准、上部孔轴线和两端安装孔位置，再以这些基准驱动主体骨架。筋板与筒体交接处需保留连续过渡，避免尖锐内角形成裂纹源；底板耳片孔周建议设置凸台或局部加厚，以改善紧固件载荷分布。若面向增材制造，可进一步利用内腔晶格或随形筋条提升轻量化空间；若采用数控加工，则需控制刀具可达性、装夹次数和毛坯去除量；若采用铸造，则要关注壁厚均匀性、拔模斜度和热处理变形。整体来看，该结构体现了航空承力件在刚度、质量、安装接口和制造可行性之间的平衡思路，适合作为发动机支架拓扑优化、连接节点设计和轻量化机械结构学习的参考案例。
