微型涡轮转子动平衡校正工装结构

　　这套结构面向小尺寸高速回转件的动平衡校验工位，核心适配微型涡轮、小型叶轮、精密转子这类工作转速高、剩余不平衡量容忍度极低的零件。现场调试时，转子自身的挠曲变形、装配偏心、材料密度不均都会在升速过程中被放大，轻则带来振动噪声，重则直接损伤轴承与密封面，因此工装不能只做静态夹持，还要兼顾旋转状态下的支撑刚度、配重调节空间与振动传递路径。

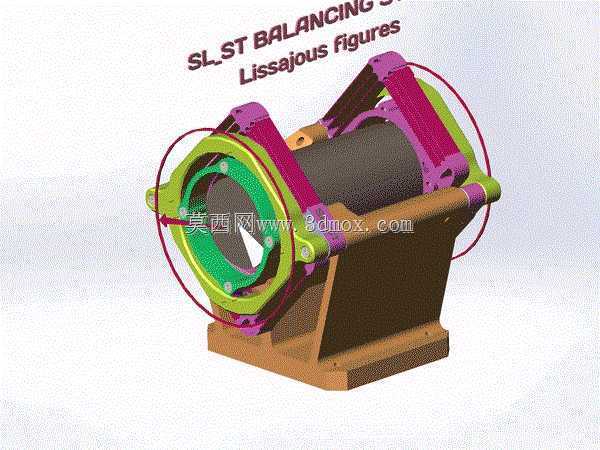

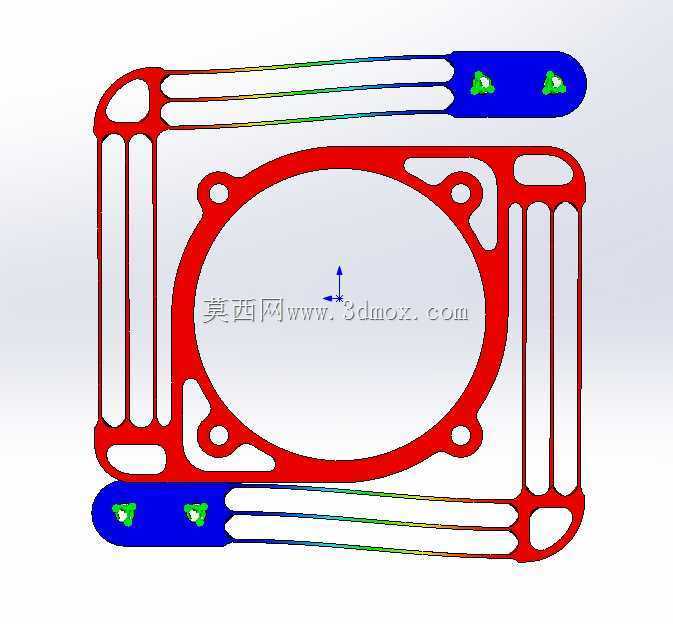

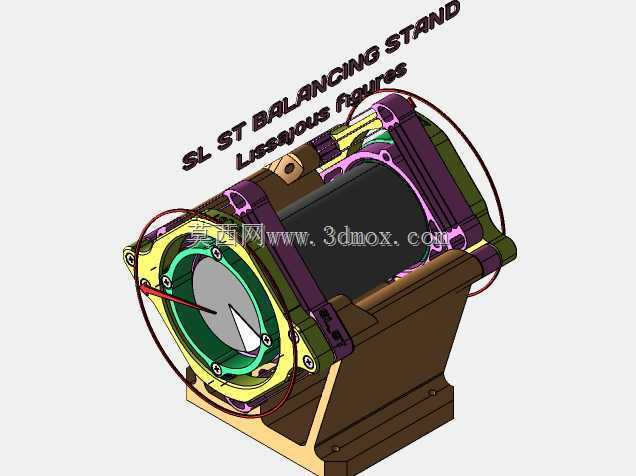

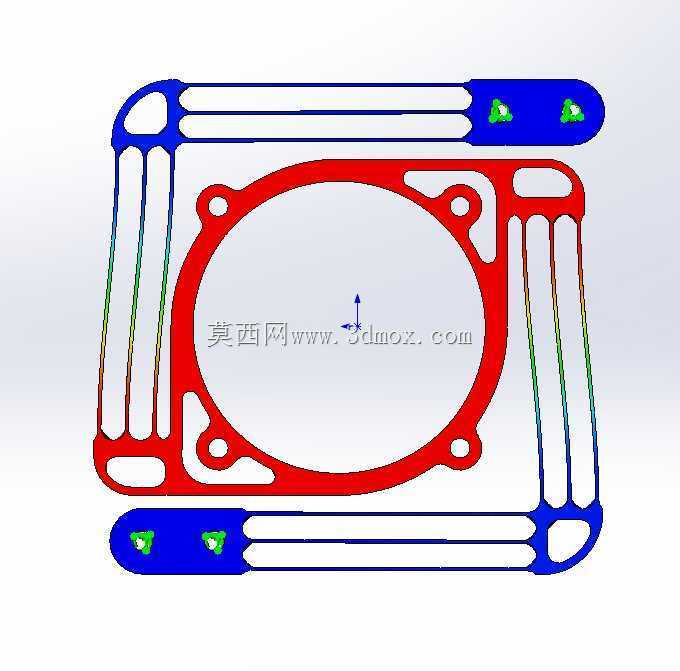

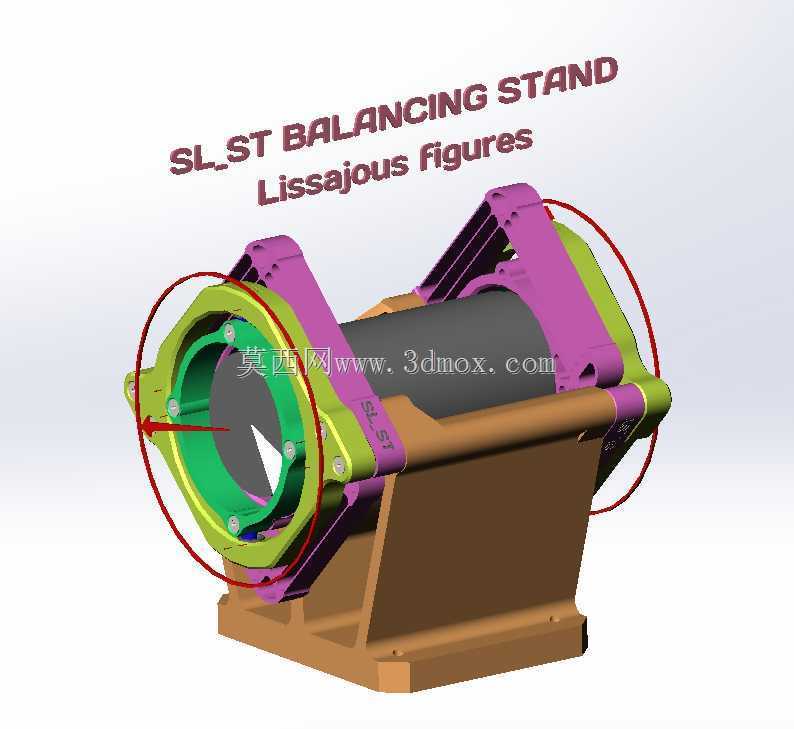

　　从布局上看，环形主体承担转子的定位与支撑，周向均布的锁紧点位把待测件压合在定心基准上，避免单点夹紧带来的附加偏心；外圈延伸出的多组镂空支架并非减重装饰，而是预留的配重安装与传感器挂载位，调试时可在不同半径、不同相位处加装平衡块，通过改变质量分布抵消原始不平衡量。支架采用长槽与镂空结合的形式，一方面给配重块留出滑移调节行程，另一方面让支架自身的刚度呈现可控的各向异性，既不会因刚度过高把微小振动完全滤掉，也不会因刚性不足在工作转速附近引发共振。

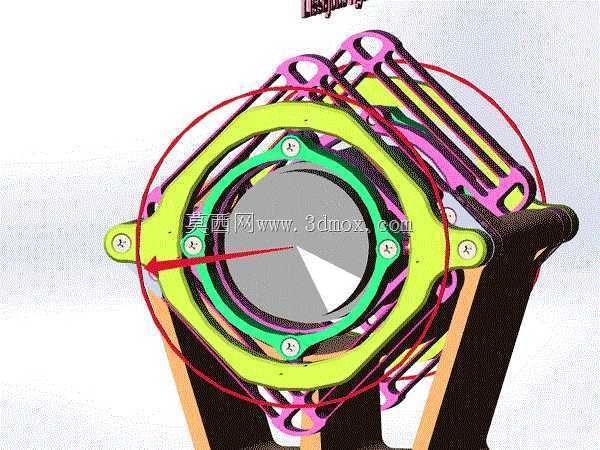

　　实际使用场景多落在实验室小批量转子校验、微型动力组件试制、航模涡轮与小型精密风机的产线终检环节。操作人员先将待测转子装入环形定心座，锁紧周向紧固件后启动低速试转，通过架设在支架上的振动拾取元件获取不平衡量的幅值与相位；再根据检测结果在对应相位的支架槽位上增减配重，反复升速复测，直到振动值落入工艺允许区间。结构中特意保留了红色标定环，其作用是给视觉测振或相位标记提供清晰基准，配合转速信号即可快速锁定不平衡方位，省去反复贴反光标记的工序。

　　安装边界方面，整套工装底部预留了与标准隔振平台对接的支撑接口，底面贴合面做了平面度约束，安装时只需保证支撑面无切屑、锁紧力矩均匀即可，不需要额外定制大型基座。环形主体的内径围绕微型转子的常见轴径区间设计，周向锁紧点的行程覆盖一定范围的零件外径差，小范围内更换不同规格涡轮时，只需更换定心衬套，不必重做整套夹具。外围支架向外延展的尺寸控制在桌面级设备的操作空间内，既保证配重半径足够、校正力矩充足，又不会因力臂过长导致工装整体惯量过大、拖慢驱动系统的响应。

　　设计思路上没有追求复杂的自动调心机构，而是把可靠性放在首位：所有受力路径都做成闭合环形，旋转过程中离心力由环体自身承担，紧固件只负责提供预紧力；镂空结构在去除多余质量的同时，让工装自身的不平衡量降到最低，避免夹具误差叠加到工件检测结果里。针对转子升速时可能出现的挠曲变形，支撑点位靠近转子的轴承配合面，尽量模拟工件实际装机的支撑状态，让平衡校正结果能够直接对应装机工况，减少上机后的二次振动。负齿轮相关的联动结构用于对接驱动端，把动力平稳传递到待测转子，传动侧的间隙被控制在较小范围，避免齿轮啮合冲击干扰振动读数。

　　对于结构设计人员来说，这套方案的参考价值在于把平衡检测所需的基准、配重、驱动、减振几项功能整合在同一环形框架内，没有冗余的外伸构件；建模时需要重点核对周向锁紧点的位置度、支架槽位的同轴度，以及配重块在极限滑移位置时是否与转子、护罩发生运动干涉。选型阶段则可根据待测转子的最大质量、最高工作转速，对应校核环体的强度与支架的固有频率，确保工装固有频率避开工件的常用转速区间，保证平衡数据稳定可信。
