防爆LED灯底座支架结构设计

　　这套三维结构围绕石化、船舶、油气储运等高危封闭空间的临时照明需求展开，核心是一台可移动的防爆LED泛光灯具及其四腿支撑底座。现场检修中，工人常需进入压力容器、储罐、船舱等受限空间，这些区域可能残留易燃蒸气、可燃气体或粉尘，普通照明灯具存在点燃风险，因此灯具本体必须满足防爆等级要求，同时又要具备快速搬入、穿过人孔并重新组装的能力。

　　从结构组成看，产品分为灯头组件与底座组件两大部分。灯头部分采用16英寸Cree LED光源，能够输出约17500流明的泛光照明，覆盖约10000平方英尺的作业区域，而整机功耗约150瓦，在高亮度与能耗之间取得平衡。灯头外壳与散热结构一体化设计，背部密布散热鳍片，用于将LED工作热量迅速传导至外部空气，避免灯腔内部温度积聚。正面为透光与防护区域，外围边框承担密封、抗冲击和防爆隔离作用，确保内部电路即使在异常情况下也不会引燃外部爆炸性环境。

　　底座采用四条腿的铝制支撑形式，重心低、展开后接地范围大，适合在检修平台、船舱甲板、罐内临时垫板等不太平整的面上放置。立柱位于底座中央，向上连接灯头俯仰调节机构；侧面设置手动螺钉与锁紧结构，操作人员无需专用工具即可松开、调整并重新固定灯头角度。灯头支持向上或向下约90度的俯仰调整，并可在选定角度锁定，配合支架整体约360度的方向布置能力，可将光线投向罐壁焊缝、管道法兰、人孔内侧、设备底部等不同检修位置。

　　受限空间作业对设备通过性要求很高。人孔、船舱通道和设备检修口往往尺寸有限，整体式大型灯架难以直接送入。该结构在设计上将灯头与底座拆分为两个主要模块，现场使用时可先将底座穿过人孔，再送入灯头，随后在内部完成组合连接。这种思路不是单纯追求外观一体化，而是把运输边界、人孔通过尺寸、现场装配顺序纳入结构设计。连接部位需要兼顾重复装拆的便利性与锁紧后的可靠性，手动螺钉应具备足够的夹持力，防止灯具在振动、碰撞或线缆牵拉时发生角度漂移。

　　灯具配置长距离供电线缆，适合从安全区域电源点向罐内或舱内作业面引接。线缆在支架上的走向、固定点与抗拉保护需要在三维布置中重点检查，避免灯头俯仰旋转时与支架边缘、散热鳍片或锁紧手柄发生干涉。灯头内部采用多组LED驱动与多块LED板的冗余配置思路，当某一组驱动或LED板出现故障时，其余组仍可维持一定照明能力，这对于检修过程中不能突然失去照明的危险环境具有现实意义。

　　建模时应重点表达几个关键关系：一是四腿底座与立柱的装配定位，腿部展开角度和接地点决定抗倾覆能力；二是立柱顶部转轴与灯头背部支架的同轴关系，转轴中心线应与灯头重心和俯仰运动轨迹匹配；三是锁紧螺钉、手柄、垫片等小件的操作空间，不能出现手无法伸入或工具无法转动的情况；四是灯头背部散热鳍片与支架、线缆之间的间隙，热态运行时应避免线缆贴靠高温表面；五是灯头最大仰角、最大俯角及旋转范围内的干涉检查。

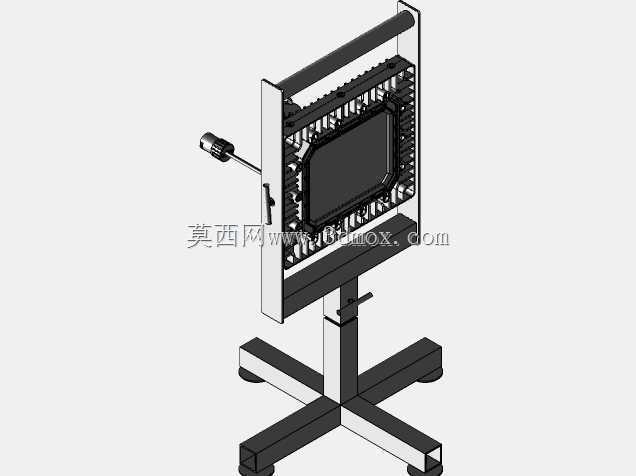

　　从应用方式看，它并非固定安装照明，而是面向检维修、动火作业、舱室清理、管道检测、事故抢修等临时场景的可搬移光源。结构设计需要在防爆安全、照明覆盖、散热、稳定性、拆装通过性和角度调节之间取得平衡。三维模型完整呈现了灯头、散热壳体、防护边框、支架立柱、十字形四脚底座、调节锁紧件和线缆接口的空间关系，可用于结构评审、安装边界校核、检修流程推演以及同类防爆移动照明设备的变型设计。
