这款承力支架属于小型通用航空器起落架系统的核心铰接传力构件,整体采用高强度铝合金作为基材,在满足起落架收放、着陆冲击载荷传递的前提下,通过拓扑优化思路完成减重设计,是航空轻量化结构设计的典型实践案例。
从实际装机场景来看,该支架布置在起落架撑杆与机身承力框的铰接位置,一端的大尺寸同轴铰孔用于对接起落架缓冲支柱的转轴,另一端的双组小型铰接耳片分别连接收放作动筒与侧向支撑拉杆,支架本体在着陆瞬间需要承受垂直方向的冲击载荷、滑行阶段的交变侧向剪力,以及收放动作时作动筒输出的拉压载荷,多工况复合受力的特性决定了结构不能采用简单等厚板材加工,必须通过变截面、局部加强的构型分散应力集中。

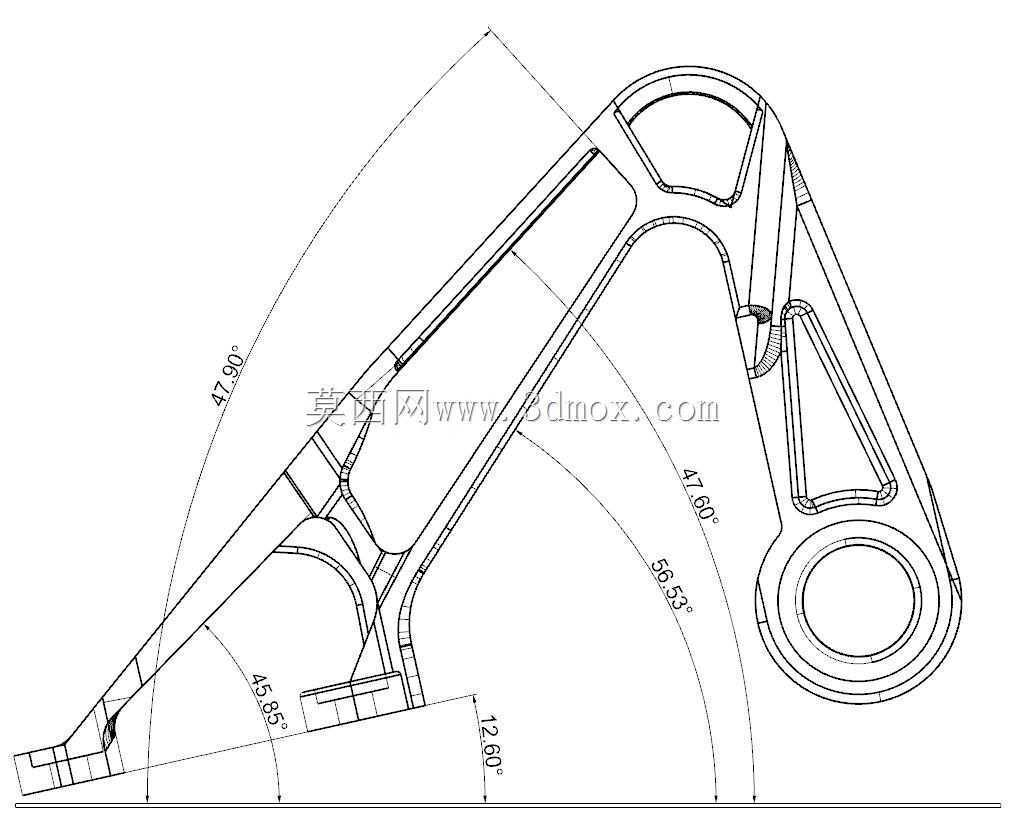

结构设计阶段首先围绕安装边界展开校核:支架三个铰接点位的相对位置完全匹配机身预留的安装坐标,图纸标注的多组角度公差分别对应起落架放下锁止、收起收纳两个极限位置的摆角要求,其中47度左右的两组夹角对应撑杆在两个工位的姿态夹角,56度区间的角度约束侧向拉杆的摆动行程,底部12度的安装面斜度匹配机身承力框的蒙皮斜面,45度附近的定位面用于装配时的工装对位,所有角度公差控制在航空构件常规的装配允许范围内,避免装机后出现运动干涉。

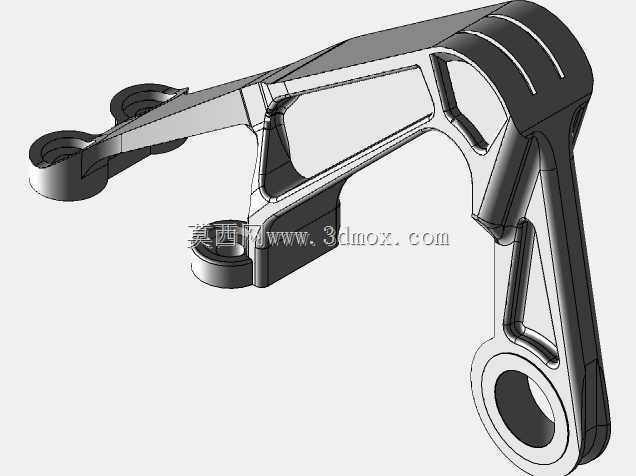

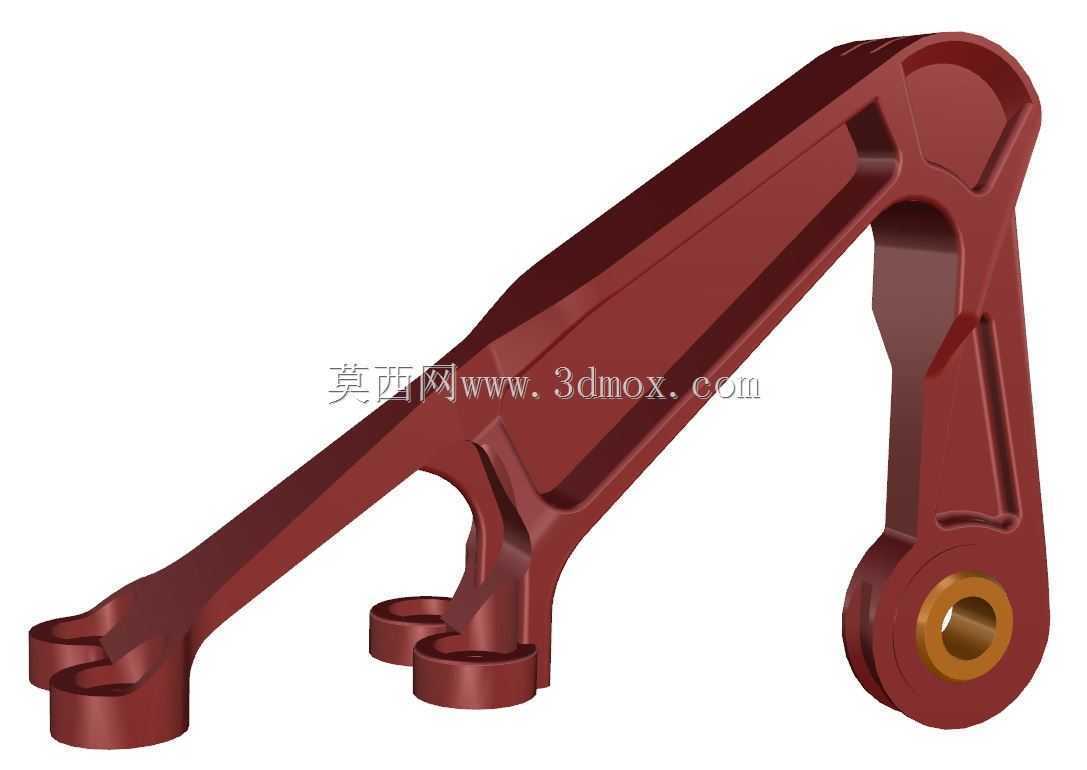

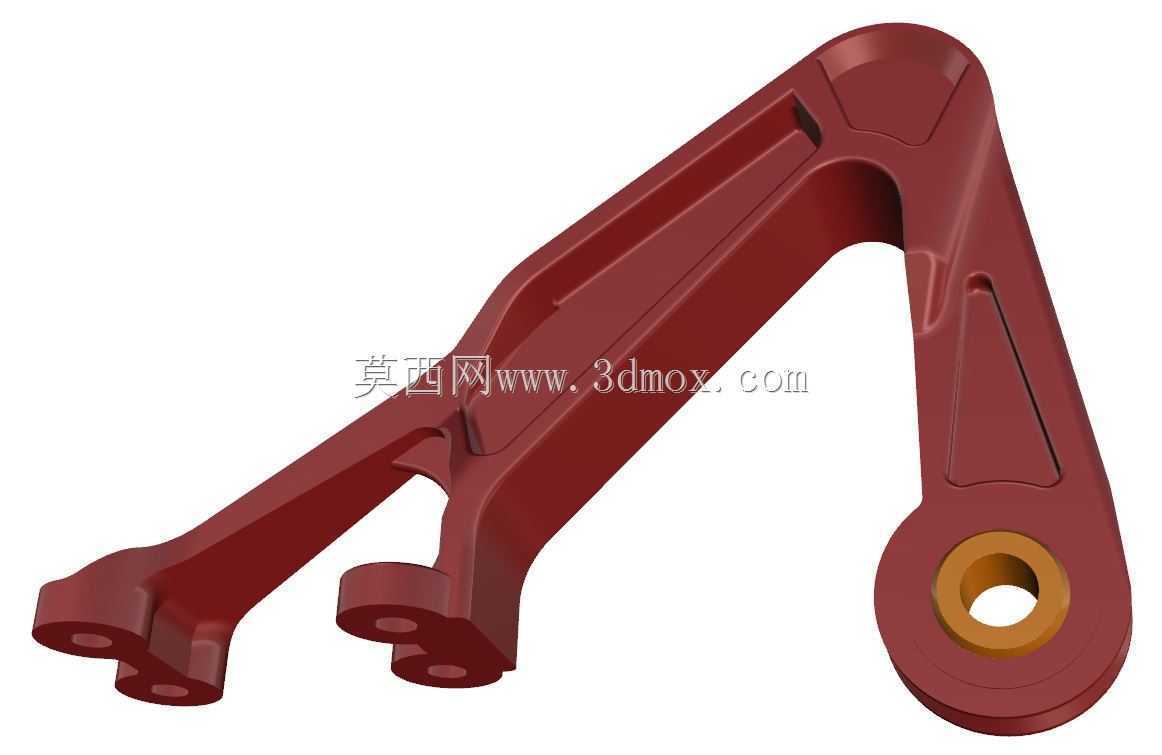

外形上支架采用大弧度镂空的桁架式构型,没有多余的实体冗余区域:外轮廓顺着载荷传递的走向布置连续的承力筋条,筋条从底部安装基座出发,分别向三个铰接孔位延伸,在铰孔周边做环形加厚凸台,避免孔壁在反复铰接转动过程中出现挤压变形;非受力区域的材料全部通过铣削去除,中部大尺寸镂空区域既大幅降低构件整体重量,也方便机务人员在检修时观察后方铰接点的磨损情况,同时减少飞行过程中支架产生的气动阻力。

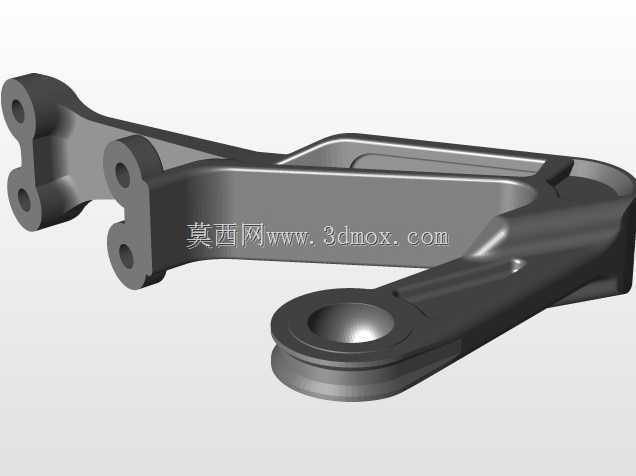

细节设计上,所有筋条交接位置都做了大圆角过渡,完全规避直角转折带来的应力集中问题,在着陆冲击的高载荷工况下,圆角过渡可以让应力流平顺通过构件截面,不会在转角位置出现局部应力峰值导致疲劳裂纹。底部安装基座设计为带定位凸台的平面结构,装配时凸台先卡入机身承力框的定位槽完成初定位,再通过紧固件完成锁紧,降低装配对位的难度;两个小铰接耳片采用同轴双板夹持的结构,连接拉杆时销轴穿过双耳片与拉杆端头,受力对称性更好,不会出现单侧耳片受偏载弯折的问题。
选材层面选用铝合金而非钢材,核心考量是航空构件对重量的严苛要求,铝合金的比强度远高于常规结构钢,在同等承力能力下构件重量可以降低近四成,有效减少起落架整体的无效载重,提升飞行器的载荷效率。加工阶段该构件适合采用整体铝锭五轴铣削成型,一次装夹完成所有铰孔、型面、安装面的加工,保证各孔位的同轴度与位置度精度,加工完成后再做表面阳极氧化处理,提升耐磨与抗腐蚀能力,适应户外机场的复杂使用环境。
在起落架实际工作过程中,该支架并非静止承力件:飞机起飞后起落架收起时,收放作动筒推动支架绕主铰孔转动,带动撑杆联动将机轮收纳进机身轮舱;降落前起落架放下,支架转动到锁止位置,和缓冲支柱、斜撑杆共同构成稳定的三角承力结构,吸收着陆时的冲击能量;地面滑行阶段,支架持续传递机轮受到的颠簸载荷,交变受力的工况要求结构必须具备足够的疲劳寿命,设计时通过截面渐变、冗余筋条布置的方式,让高应力区域的安全系数满足航空起降的循环次数要求。
建模过程中可以同步完成运动干涉校验:将支架装配到起落架整体机构中,模拟收放全行程的转动过程,确认支架镂空边缘、筋条外轮廓在整个摆动路径上都不会和缓冲筒、液压管路、轮舱蒙皮发生剐蹭,同时核对各个铰接点的销轴安装空间,预留出扳手操作与保险丝锁定的操作空间,完全符合实际装机的装配工艺要求。这类轻量化承力支架的设计思路,也可以延伸到无人机起落架、轻型通勤飞机的结构件开发中,在承力与减重之间找到合理的平衡。
