民航客运飞机整机结构三维数模

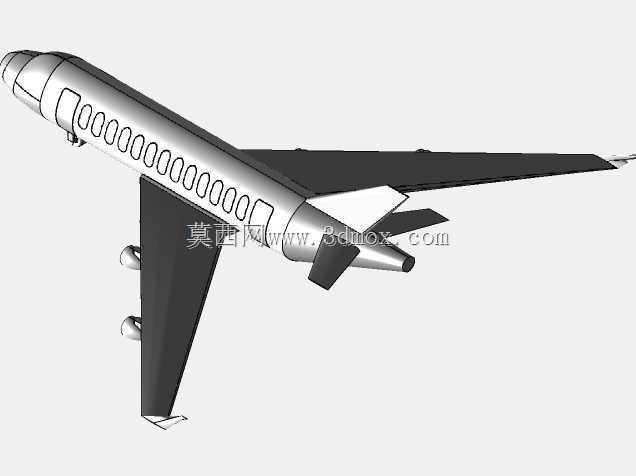

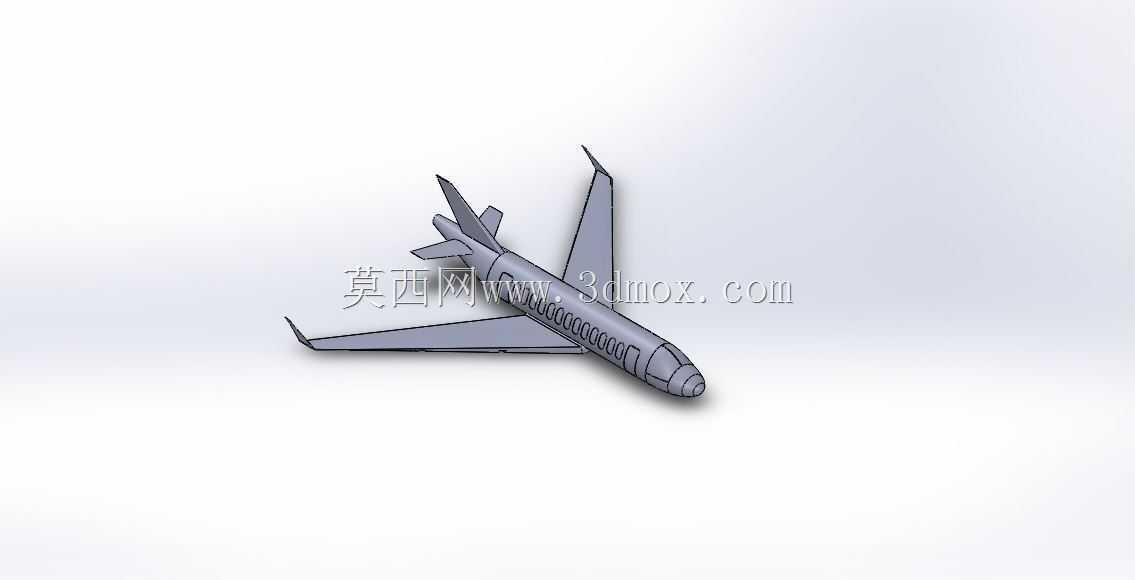

　　这套客机整机数模在搭建时，先把整机的硬边界卡死：机身采用圆筒增压舱的经典布局，机头段收出圆润的雷达罩锥度，驾驶舱风挡区域预留出多层玻璃的安装倾角，避免后续做航电内饰装配时出现结构干涉；机身中段沿轴向等距布置加强框，框位和舷窗、舱门的开孔位置一一对应，舷窗采用椭圆开孔分散应力，客舱舱门、前后服务门的开口周边都做了局部加强筋的预留位，不用后期在蒙皮上额外补焊加强结构。机翼采用下单翼布局，翼根和机身下部的承力接头直接对接机身主加强框，翼面从根到尖逐步收薄、带上反角，展向的翼肋、前后梁的位置在数模里都做了显性的结构分区，襟翼、副翼的舵面分缝留足了偏转间隙，地面停机状态下舵面中立位和翼面齐平，不会出现蹭碰机身的问题。

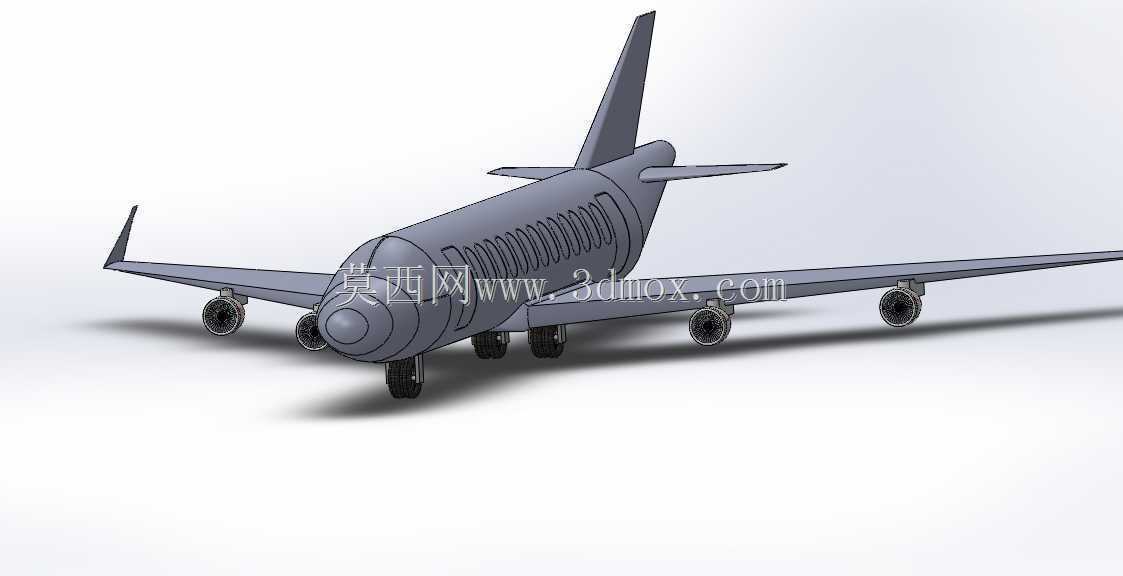

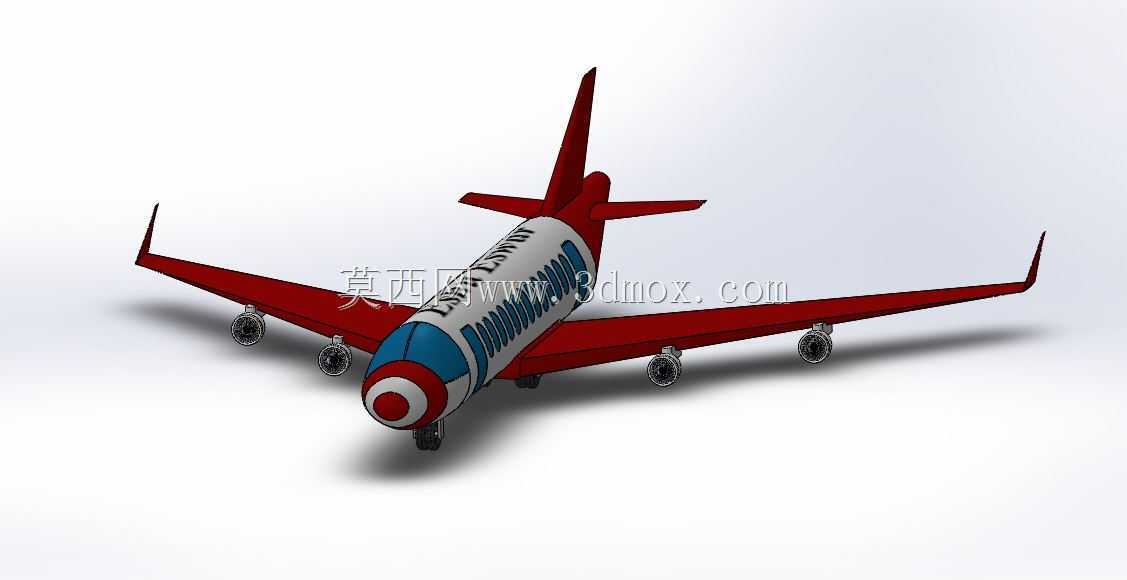

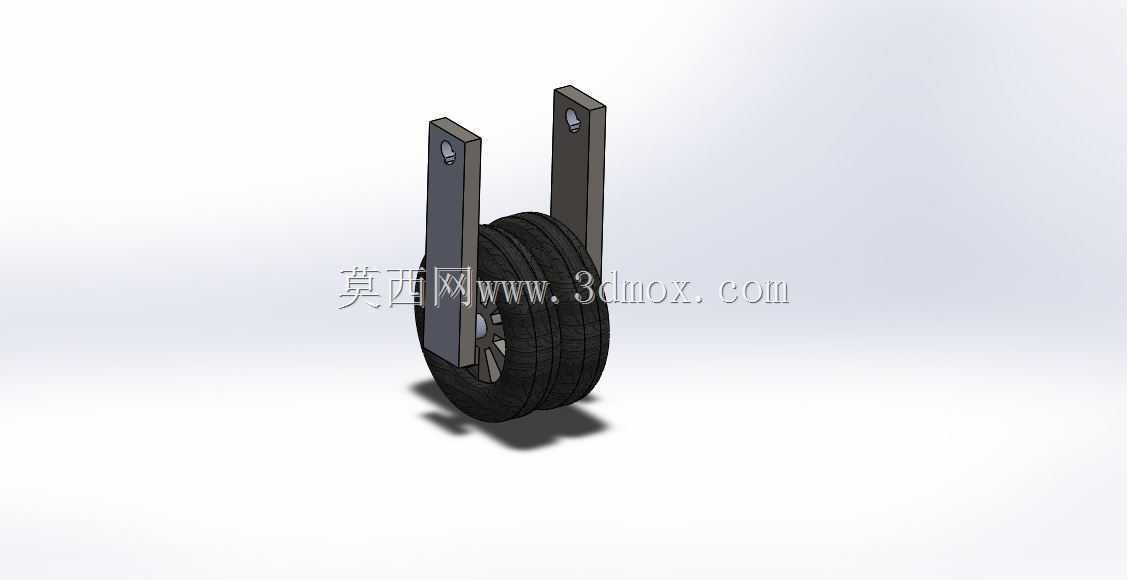

　　尾翼部分由垂直尾翼和水平尾翼组成，垂尾后缘的方向舵、平尾后缘的升降舵都单独拆分出独立零件，转轴位置和机身尾段的承力支座对齐，尾椎顺着机身尾部平滑收窄，不会在尾部形成突兀的气流分离台阶。起落架采用前三点式布局，前起落架布置在机头下方驾驶舱之后的位置，双轮结构带转向机构预留位，主起落架一共四组，分别安装在机翼根部下方的发动机吊舱后侧，每组都是双轮配置，摇臂式缓冲支柱的行程在数模里做了全压缩状态的校核：当飞机重着陆、支柱完全压缩时，机腹、发动机吊舱最低点和地面仍留有足够安全间隙，不会出现擦机腹的风险。发动机吊舱对称吊挂在两侧机翼下方，吊舱挂架的上端直接和机翼主梁连接，吊舱外形做成流线型短舱，进气口唇口圆滑过渡，

　　尾喷口和机翼后缘保持足够距离，避免喷流直接冲刷襟翼结构。整机的重心校核在建模阶段就同步完成：空机状态下重心落在主起落架接地点构成的支撑三角形范围内，前起落架承担的载荷占比在合理区间，地面滑行转弯时不会出现拿大顶或者尾部擦地的趋势。做外形曲面时全程保持G2连续，机头、翼根、尾翼和机身的交接区域没有生硬折角，既可以直接拿去做CFD流体仿真的初始几何，也能拆分出各个部件做有限元静力分析：比如机翼在最大升力工况下的翼尖挠度、起落架着陆冲击时的支柱载荷、机身增压工况下的蒙皮环向应力，都能基于这套分件合理的数模直接划分网格。在实际航空教学场景里，这套数模可以用来给新入行的结构设计人员演示干线客机的总体布置逻辑：各个系统的安装路径——从航电线路、

　　燃油管路到空调风管，都能沿着机身框和翼梁的预留空隙排布；在做地面支援设备的配套设计时，比如登机梯、行李拖车、加油车的对接位置，也能直接从数模里提取舱门高度、加油口坐标、起落架轮距这些硬尺寸，不用再反复对照二维图纸丈量。数模里所有相邻部件的安装边都留好了紧固件的排布空间，蒙皮和内部桁条的连接位置没有出现面重叠、零间隙的建模错误，导入到不同的三维环境里做装配干涉检查时，舵面偏转、起落架收放的运动路径都能顺畅模拟：起落架收起时，机轮会完全收入机翼根部和机身下部的轮舱内，舱门关闭后和外蒙皮齐平，不会出现机轮和舱门、翼梁结构碰撞的问题。
