飞机轴承支架结构设计与受力仿真

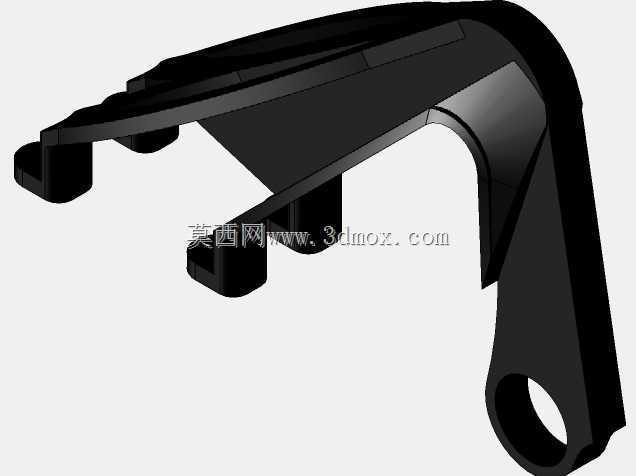

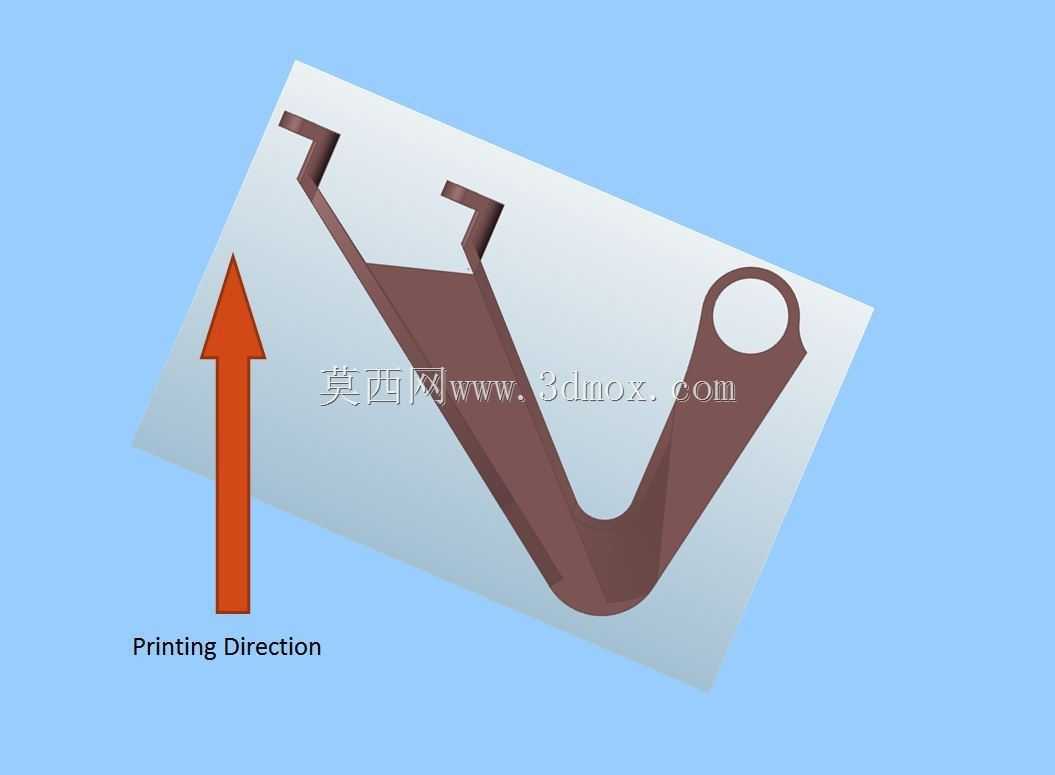

　　航空承力支架在飞机结构中承担连接、传力和限位作用，常见于起落架附近、舵面铰接区域、发动机吊挂接口以及机载设备安装位置。该类零件不像普通钣金件那样只承担局部包覆功能，而是要把集中载荷传递到机身或翼面的主承力结构上，因此设计时必须同时考虑载荷路径、铰接精度、装配空间和疲劳寿命。图中展示的轴承支架采用弯臂式整体承力构型，一端布置轴承安装孔，用于容纳回转关节或轴系部件；另一端通过多个支脚与基础结构连接，支脚端部设置螺栓固定界面，可将支架承受的拉压、弯曲和侧向载荷分散到周边连接点。

　　从结构布局看，支架主体采用连续变截面梁式轮廓，长臂段从左下安装区延伸至右上轴承孔区域，中间形成较大的避让空间。这种轮廓并非单纯为了外观，而是为了在有限包络内避开相邻管路、拉杆、作动器或起落架运动件。航空结构中支架周围往往同时存在液压管路、电缆束、操纵拉杆和维护口盖，如果支架实体区域过大，容易在装配或飞行运动过程中产生干涉。因此该模型在臂段内侧保留开放空间，外侧则维持连续材料分布，使高应力区有足够截面承载，低载荷区通过削薄和轮廓收窄降低重量。

　　轴承孔位于支架右端，是整个零件最关键的功能界面。孔周采用环形加厚结构，使轴承外圈或衬套压入后具有稳定支撑刚度。孔壁附近的几何过渡直接影响局部应力集中程度，若圆角过小，在反复摆动载荷下容易萌生裂纹；若加厚区域过度，又会增加重量并把载荷突变传递到相邻臂段。模型中孔周与弯臂之间采用平滑过渡，材料从环形区域逐渐延展到主臂，符合承力件“刚度连续、载荷扩散”的设计思路。孔中心还标示了坐标方向，便于在三维装配中确认铰接轴线、载荷方向和运动平面。

　　左下侧的安装支脚采用分立脚座形式，每个脚座底部对应紧固件位置，并以红色约束符号表示边界条件。多支点布置可以提高支架抗倾覆能力，尤其在轴承孔受到垂直于臂面的侧向力时，支脚之间形成力偶，可显著降低单个螺栓的附加弯矩。脚座与主臂之间没有采用尖锐直角连接，而是通过加强筋和过渡圆角相连，使约束反力能够沿臂体顺畅传递。实际设计中，支脚间距需要结合机身框、翼肋或安装梁的位置确定，不能只按零件本体优化；如果连接点落在薄壁蒙皮或非承力区，即使支架本身强度足够，也会造成基础结构局部变形。

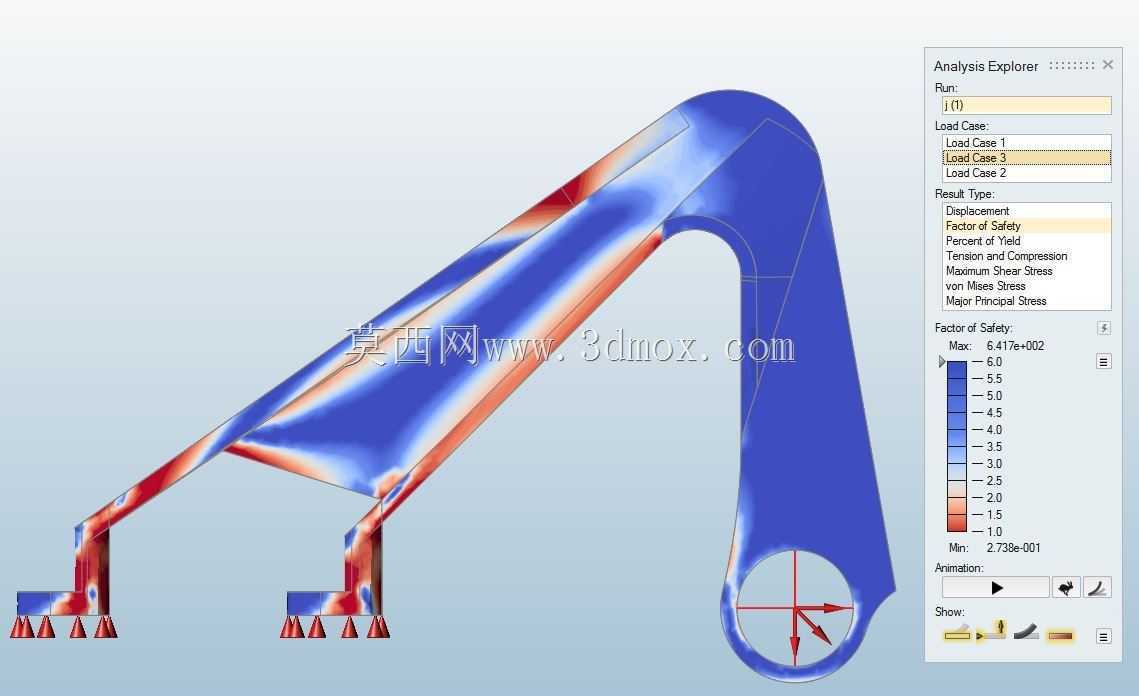

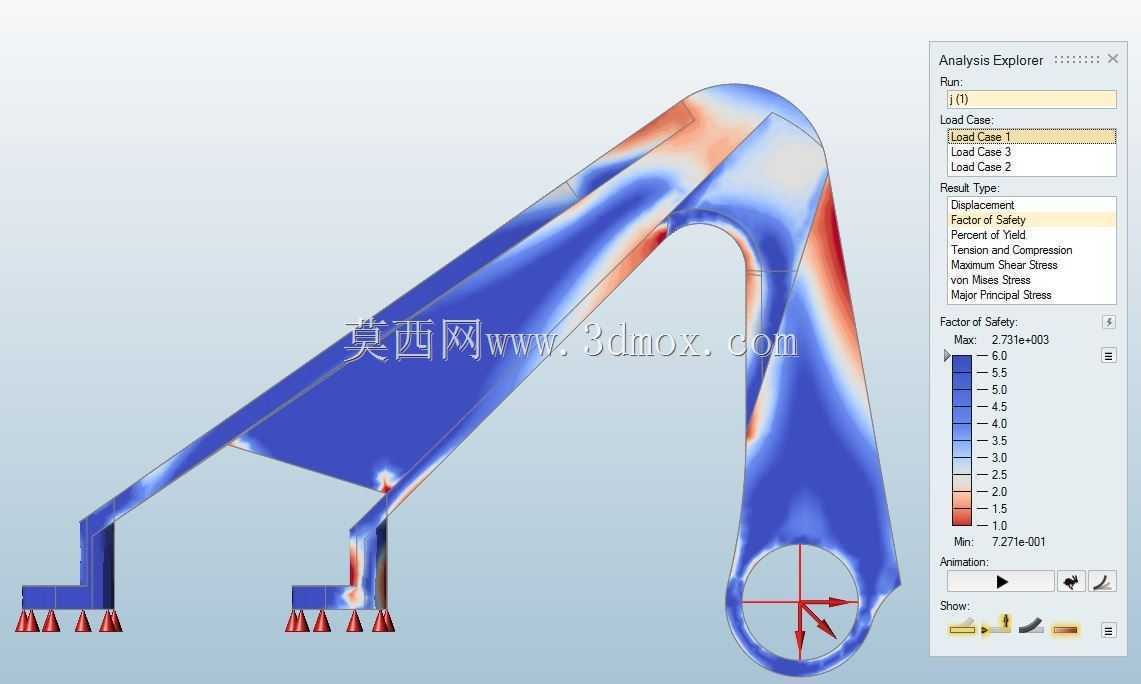

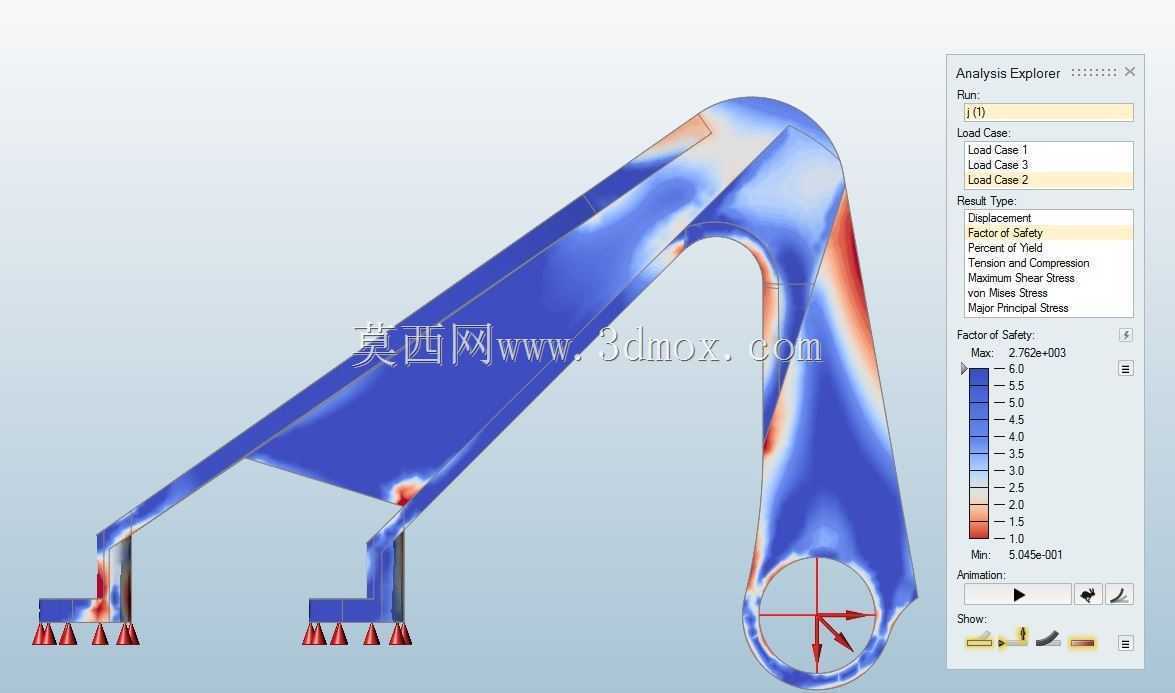

　　仿真云图反映了该支架在典型工况下的安全系数分布。蓝色区域表示安全裕度较高，通常分布在长臂中段和刚度富余的实体区；红橙色区域集中在支脚根部、轴承孔周边以及弯弧内侧，这些位置正是弯矩、挤压和局部应力叠加的部位。工程分析时不能只关注最大应力点，还要判断高应力区是否位于螺栓孔边、焊缝、圆角或加工刀痕附近。若危险点出现在高周疲劳区域，应优先增大圆角半径、加宽筋板或调整螺栓位置；若危险点由接触挤压引起，则需要复核轴承配合、衬套长度和孔壁厚度。

　　设计思路上，这类支架通常先由运动包络和接口位置确定外形边界。轴承孔中心、安装螺栓孔位置以及相邻部件的运动轨迹是硬约束，结构轮廓必须在这些约束之间建立最短且合理的传力路径。主臂方向应尽量与主要载荷方向一致，减少偏心弯矩；无法避免弯折时，在弯弧处增加截面高度或设置双侧加强筋。对于航空件，重量控制与强度同样重要，因此材料多选用高强度铝合金、钛合金或结构钢，毛坯可采用锻件、数控加工件或焊接组合件。不同工艺会影响圆角、壁厚和拔模方向，建模时需要提前体现制造约束。

　　外形尺寸方面，该支架属于狭长型铰接支座，长度方向明显大于宽度和高度，安装边界主要由底部支脚阵列和右端轴承孔决定。底部支脚需保证螺栓工具可达，紧固件周围要预留垫圈和扳手空间；轴承孔端面需保留轴承压装、挡圈固定和润滑维护空间。支架装入整机后，还需检查臂体在极限偏转位置时与起落架撑杆、轮胎、舱门和管线的最小间隙。静强度校核之外，还要考虑起降冲击、地面振动、气动载荷和温度变化带来的复合影响。

　　在三维建模过程中，应优先建立骨架曲线和关键接口点，再生成实体轮廓，这样便于在方案阶段调整孔位和臂线。安装孔、轴承孔、圆角和筋板应保留参数化关系，当接口位置变化时，支脚和过渡区域可同步更新。模型完成后，装配中应加入螺栓、轴承、衬套和相邻构件，避免单独零件分析脱离真实约束。通过结构优化，可在保证轴承支撑刚度和连接可靠性的前提下，去除低应力区多余材料，使支架兼顾轻量化、耐久性和航空装配要求。
