风洞试验快速换模通用夹紧工装系统

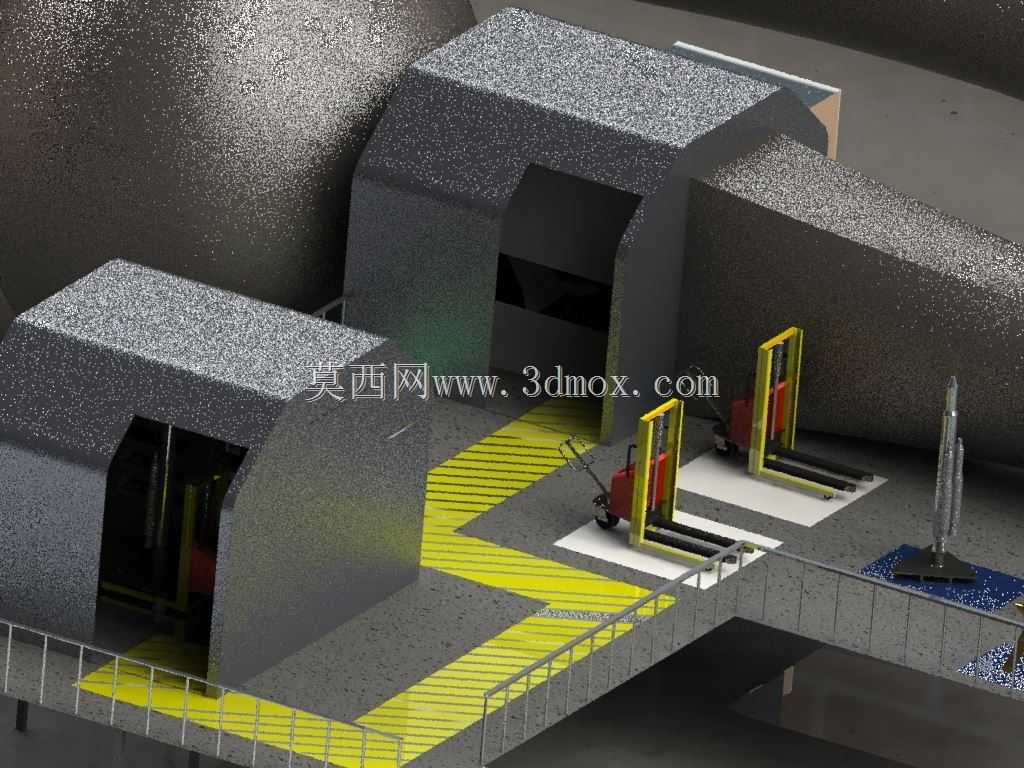

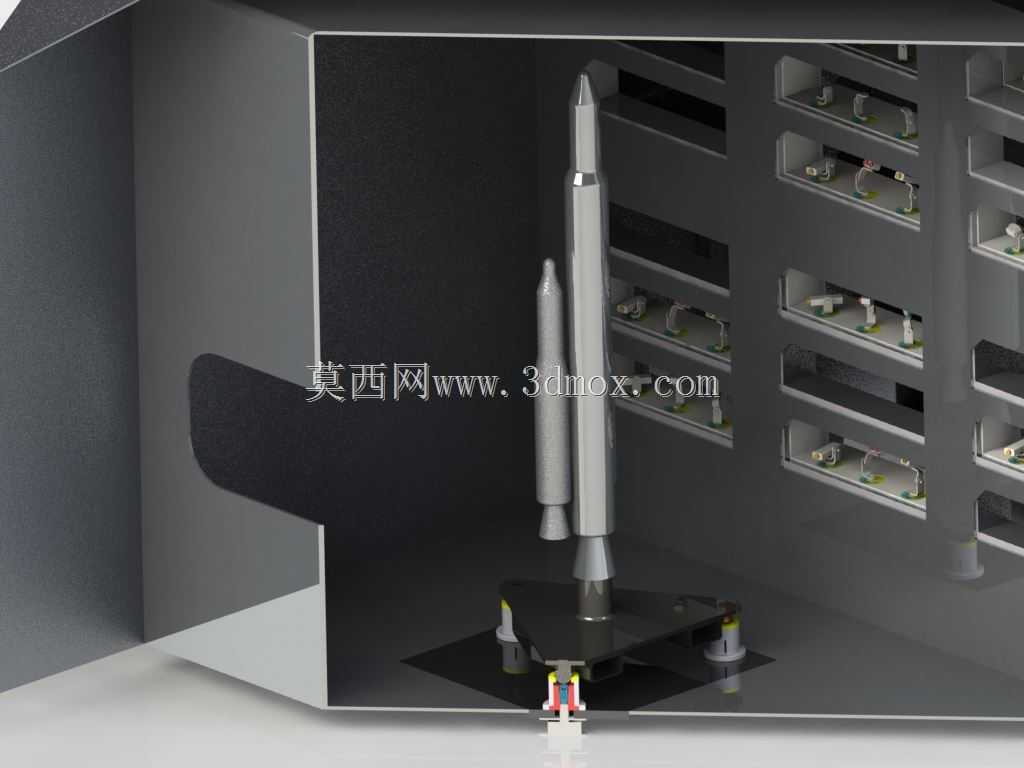

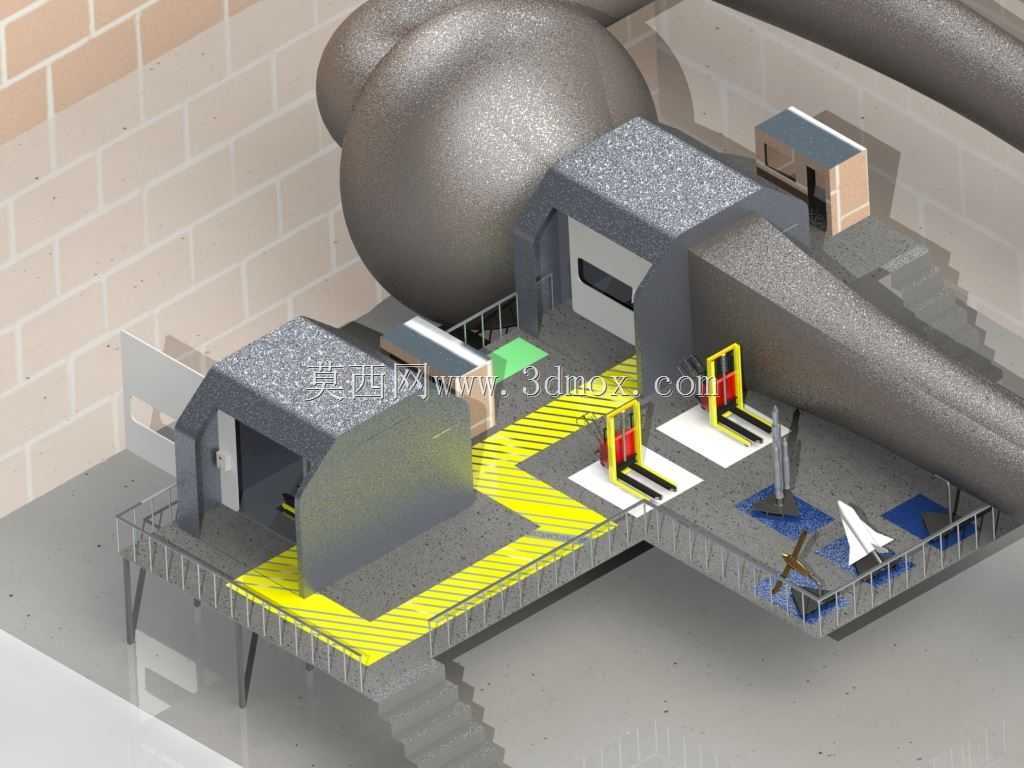

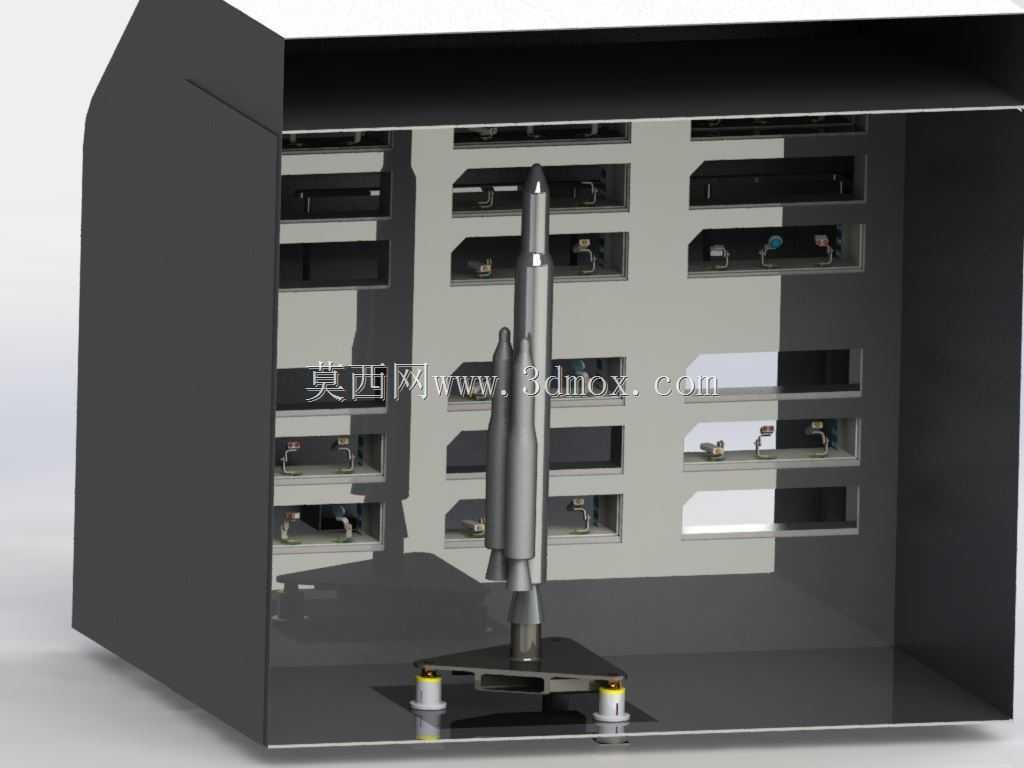

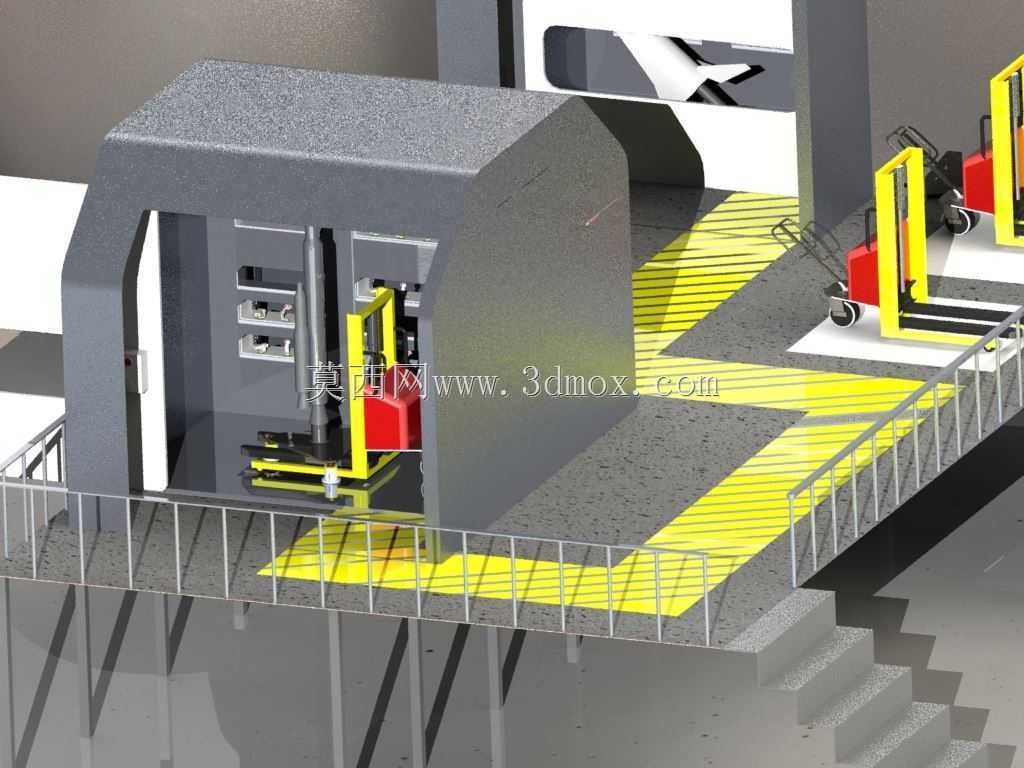

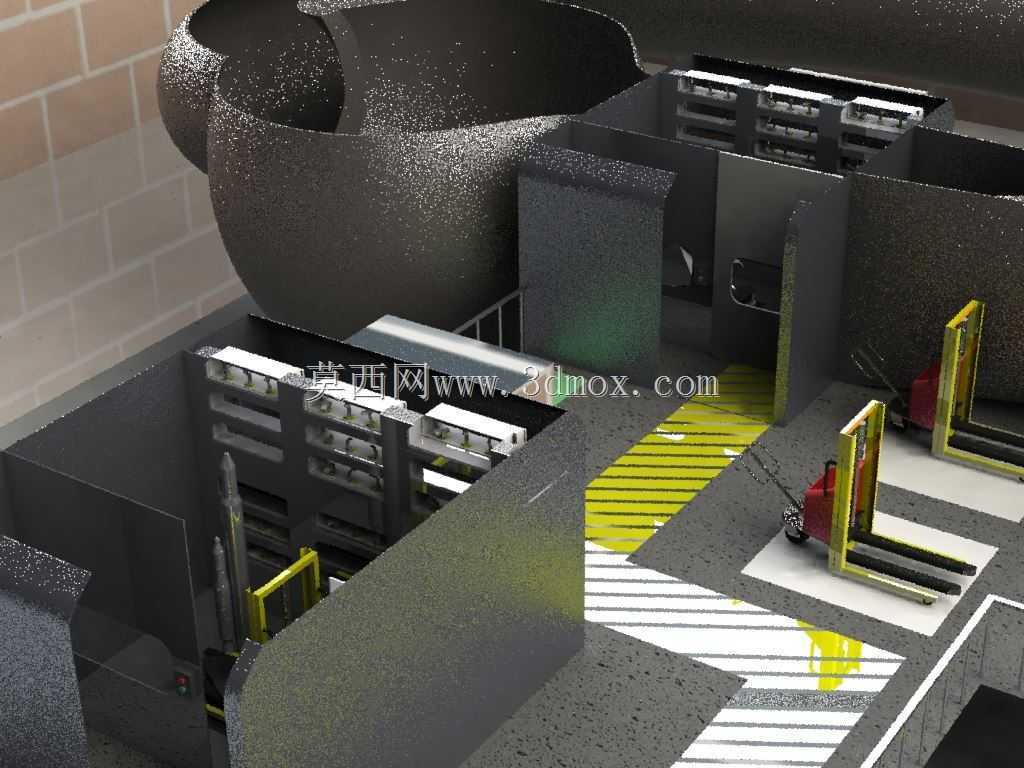

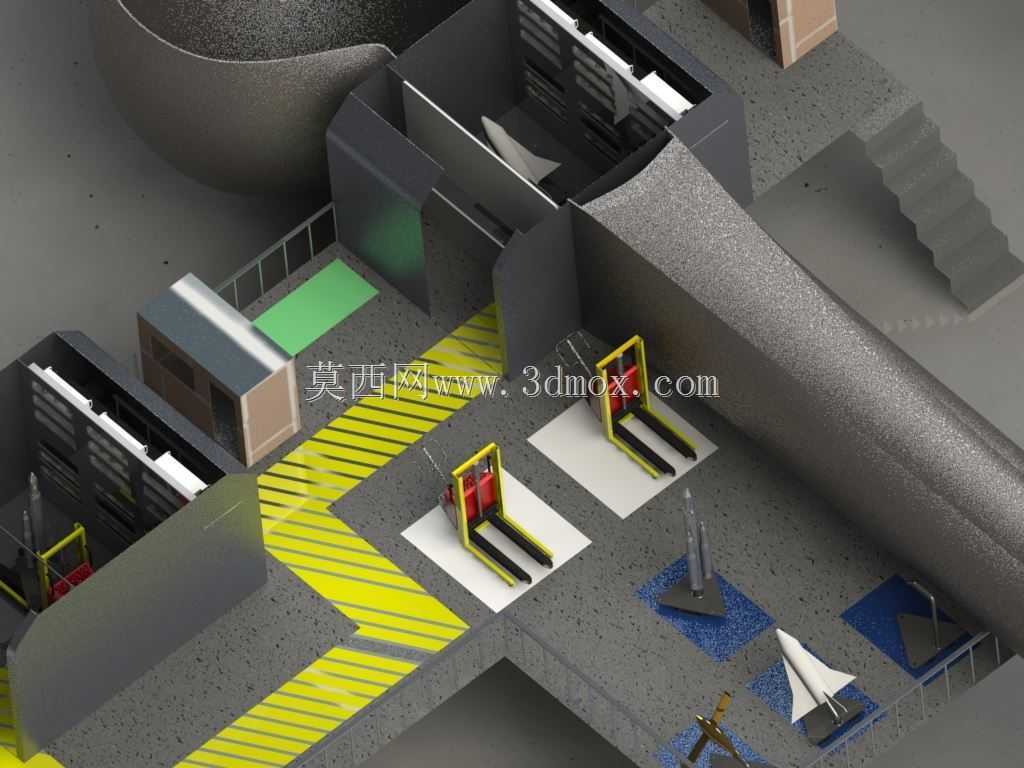

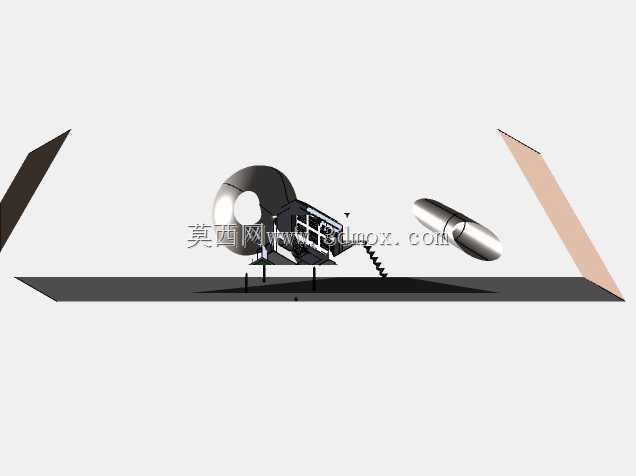

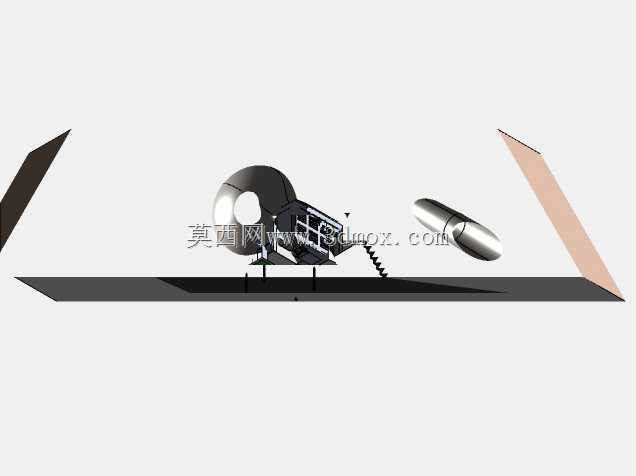

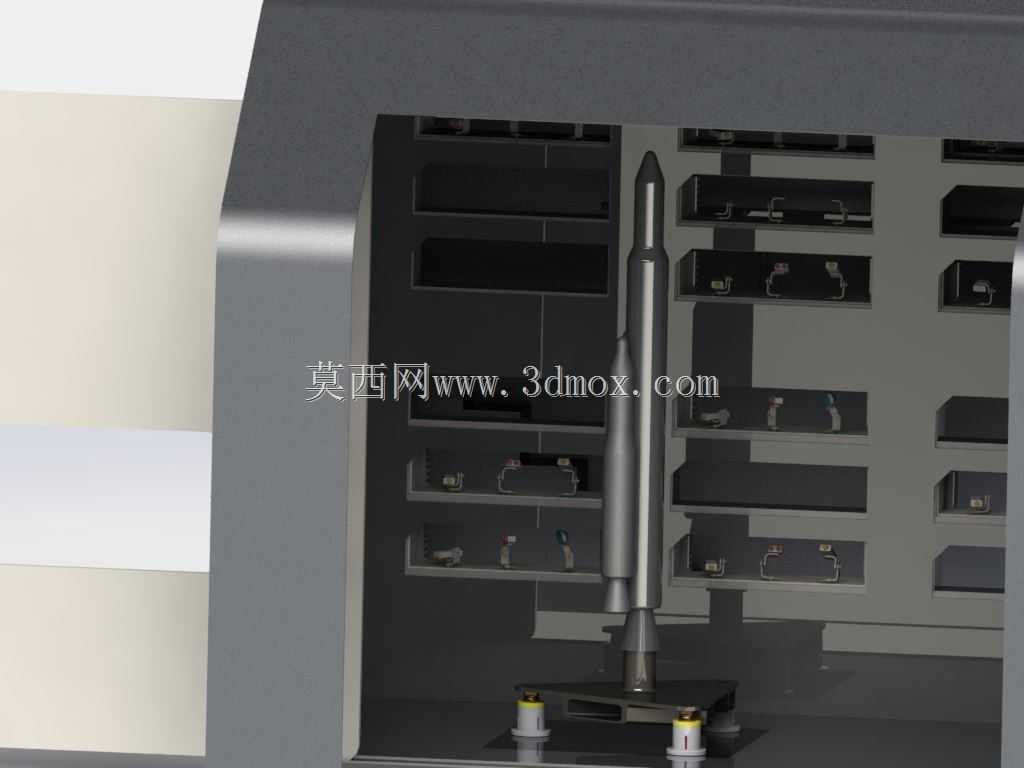

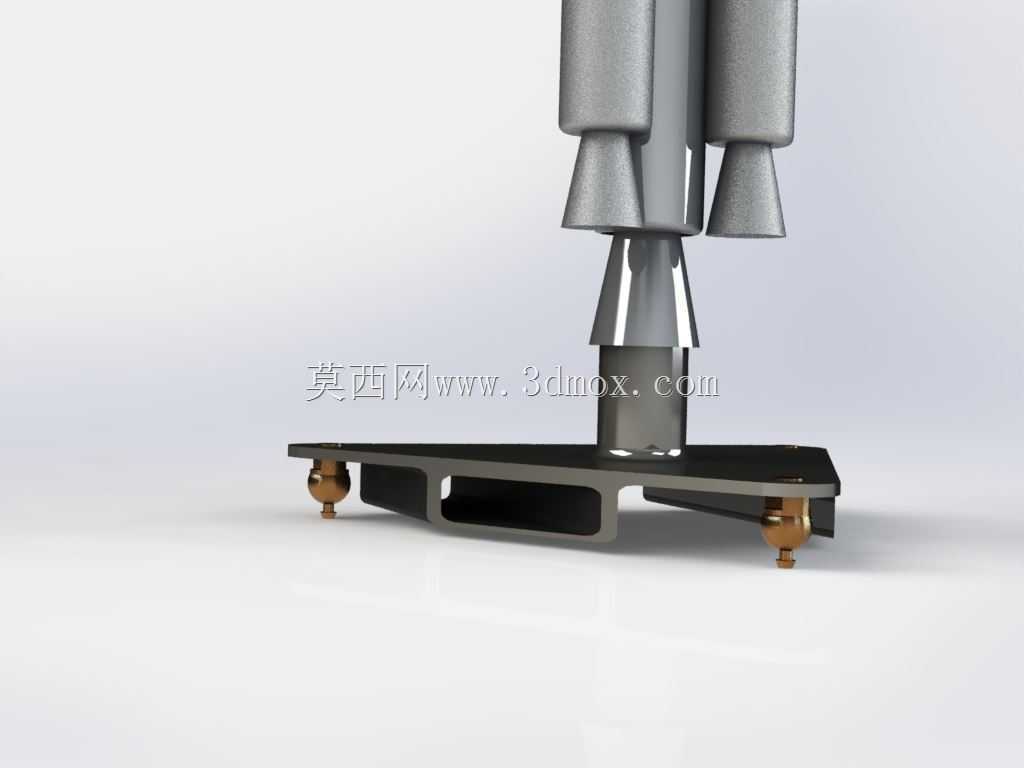

　　风洞试验段的换装效率一直是气动测试流程里卡节拍的关键环节，这套通用夹紧系统正是围绕多批次试验件快速切换的现场需求搭建。整套装置布置在风洞试验段内部的支撑平台区域，外围包覆的导流护罩顺着风洞流道型面做切角过渡，避免突出结构在高速气流下产生额外扰动量，护罩内侧预留出完整的夹具安装与人员操作空间，试验件通过底部支撑柱对接夹紧机构，整套换模流程不需要反复拆装风洞洞体的主承力段。

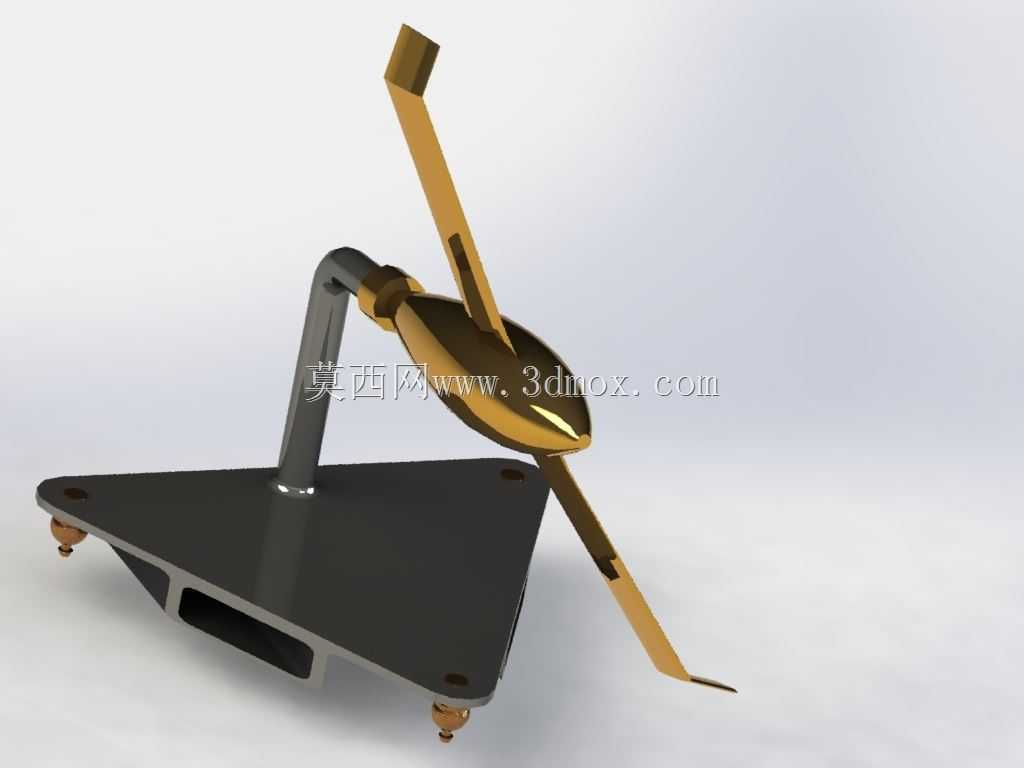

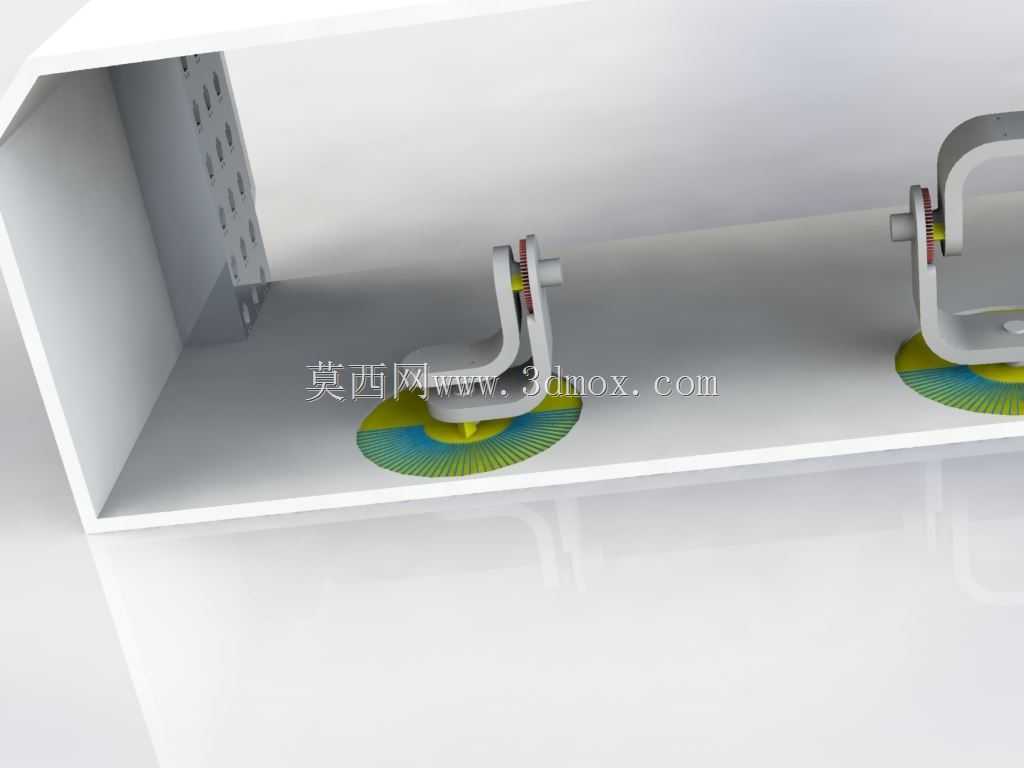

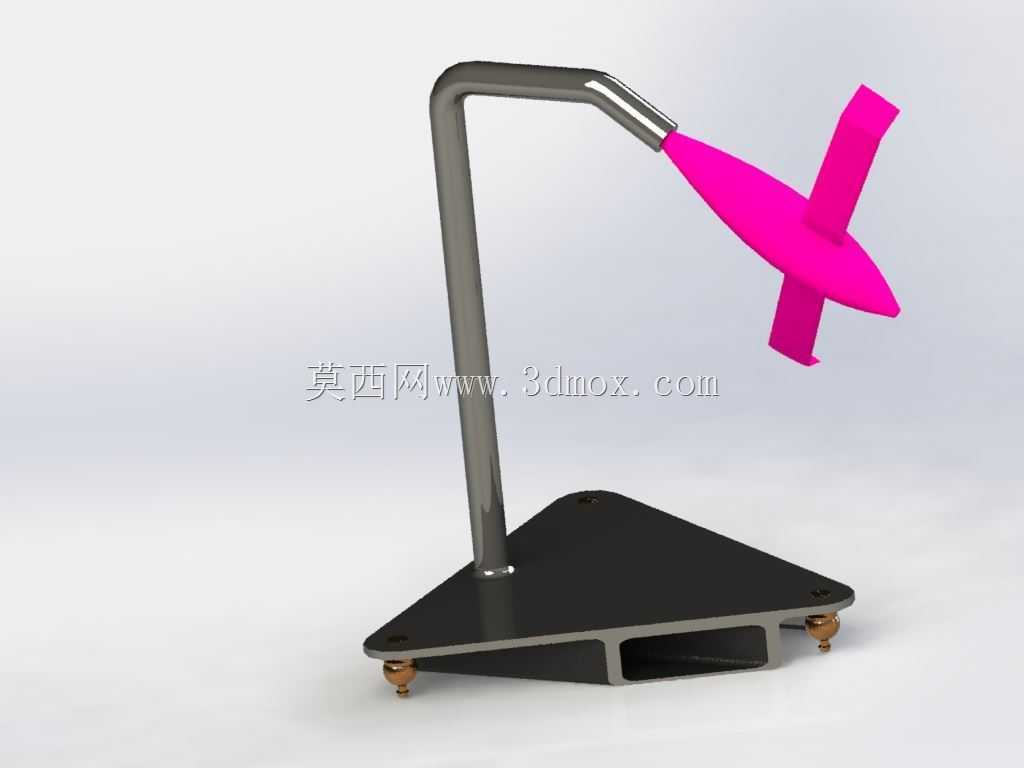

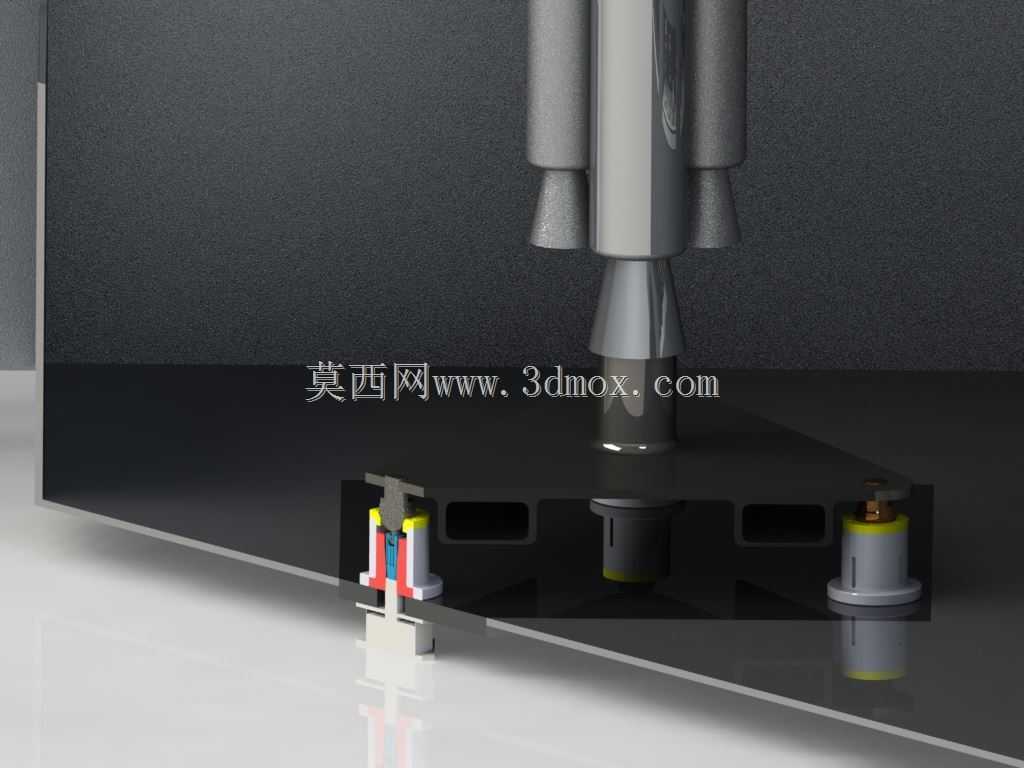

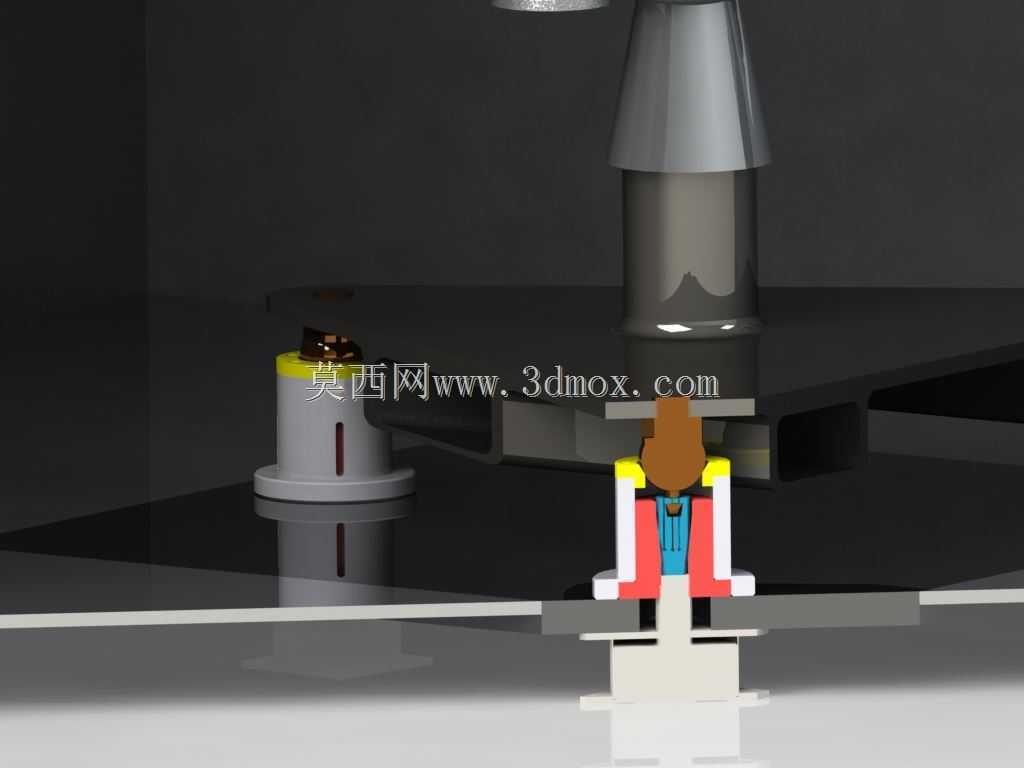

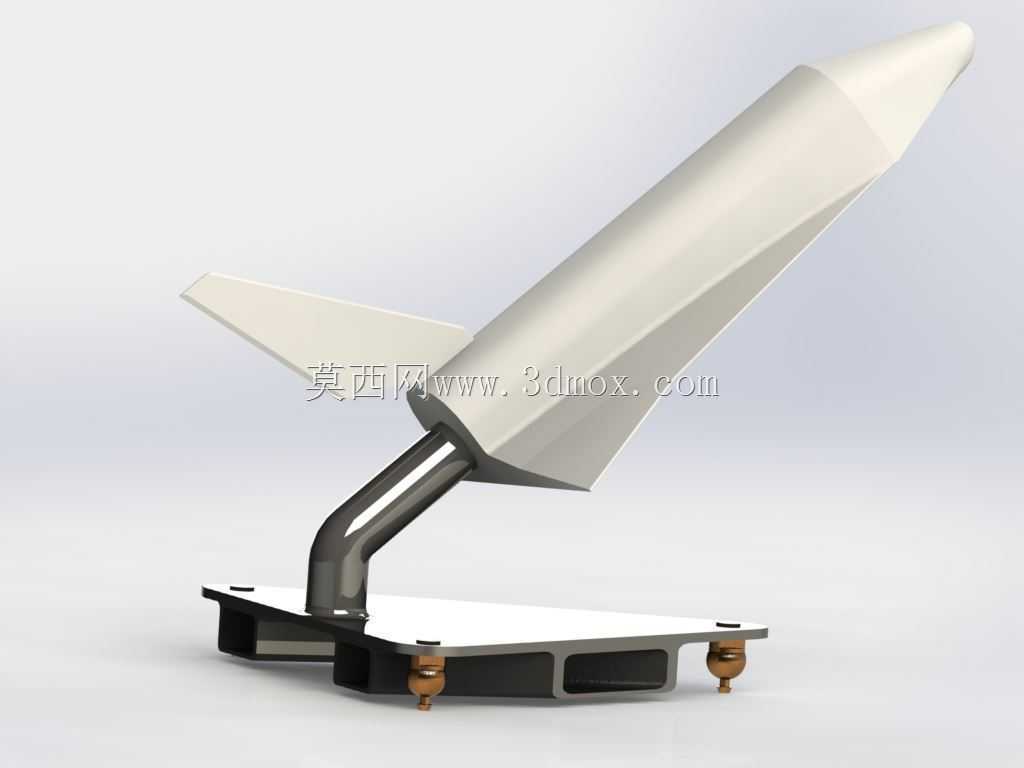

　　从现场使用逻辑来看，常规风洞更换试验模型时，需要操作人员进入试验段逐点拆卸原有模型的固定螺栓，重新对位新模型的安装基准，单次换装往往要耗费数个工时，对位偏差还会直接影响气动数据的重复性。这套系统把夹紧点位做了模块化通用设计，侧边的立式导向立柱承担X向定位基准，底部平台的阵列定位槽覆盖Y向与Z向的调节余量，不同翼型、不同缩比的飞行器试验件只要匹配对应接口的转接底板，就能直接落入夹紧工位，不需要针对每个试验件单独设计专属固定支架。夹紧动作采用联动式布局，操作人员在试验段侧方的操作位即可触发多点同步锁紧，锁止机构的压头贴合面做了防滑与缓冲处理，既保证高速气流冲击下试验件不发生位移，也避免刚性压接损伤模型表面的气动测试涂层。

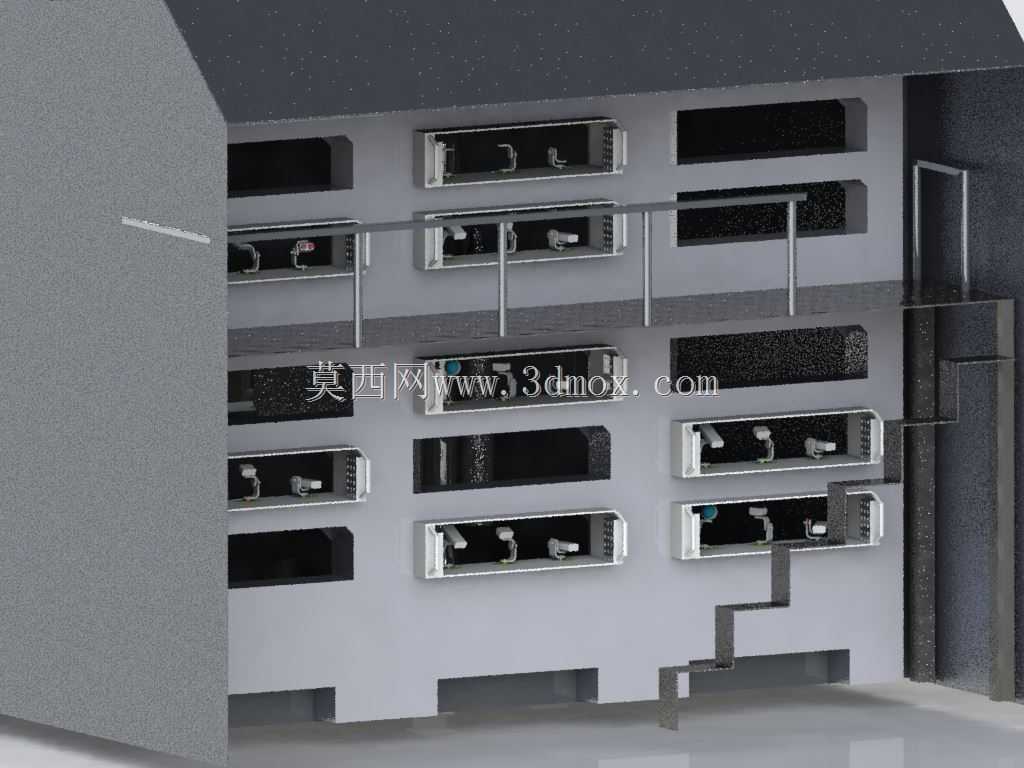

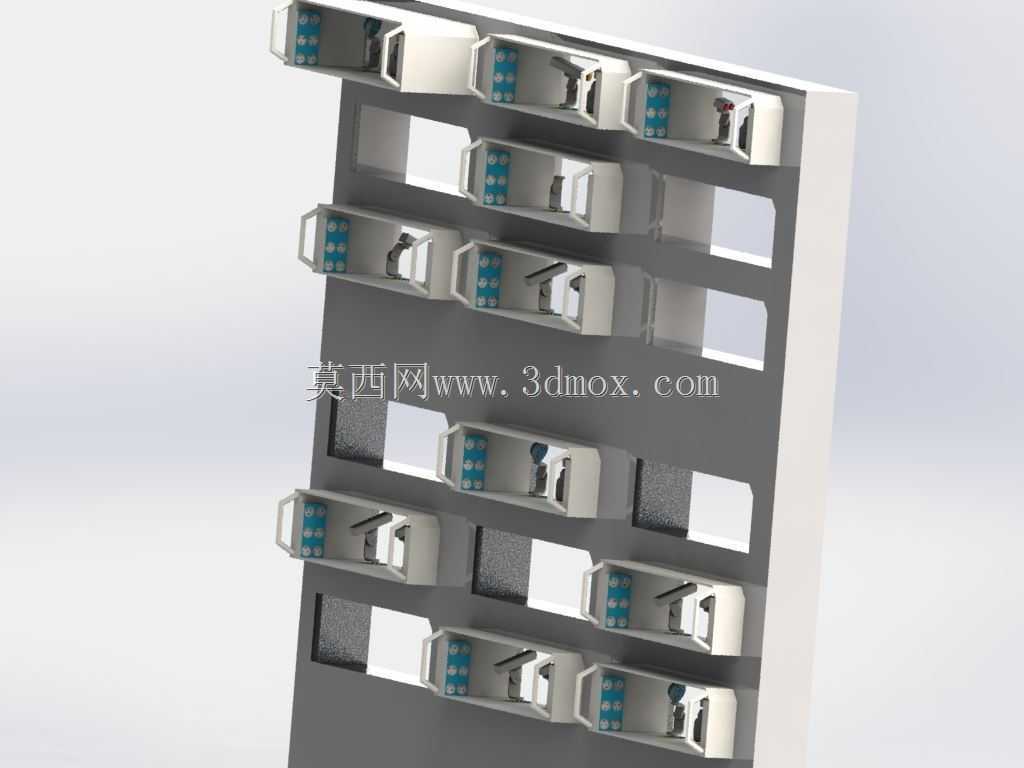

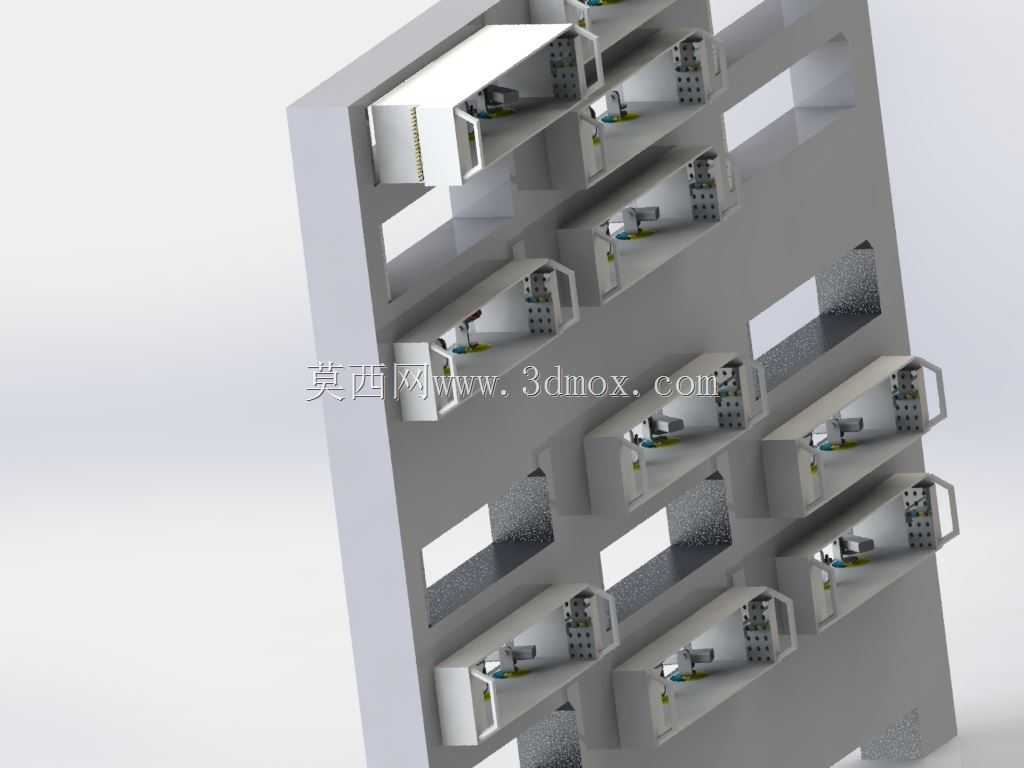

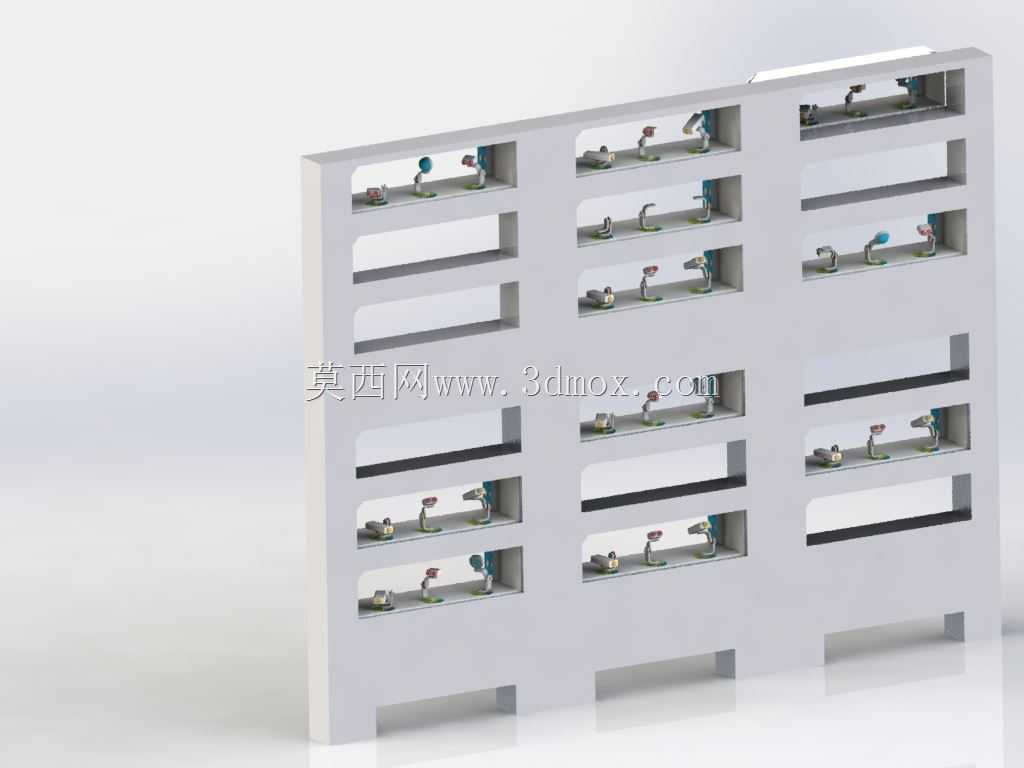

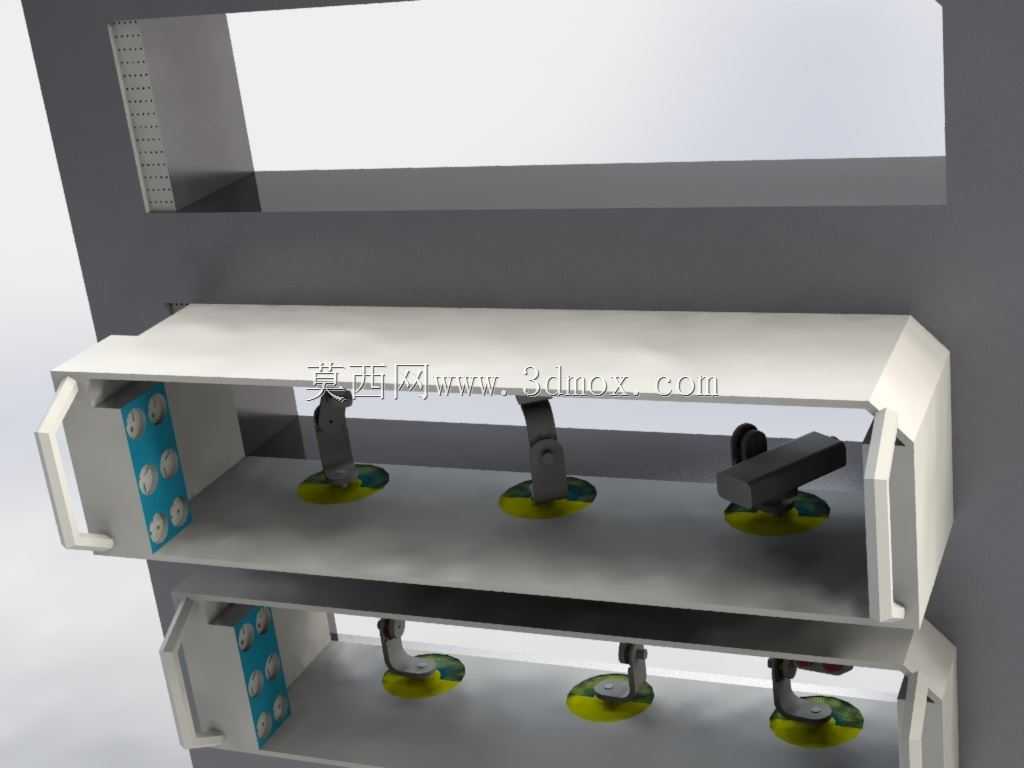

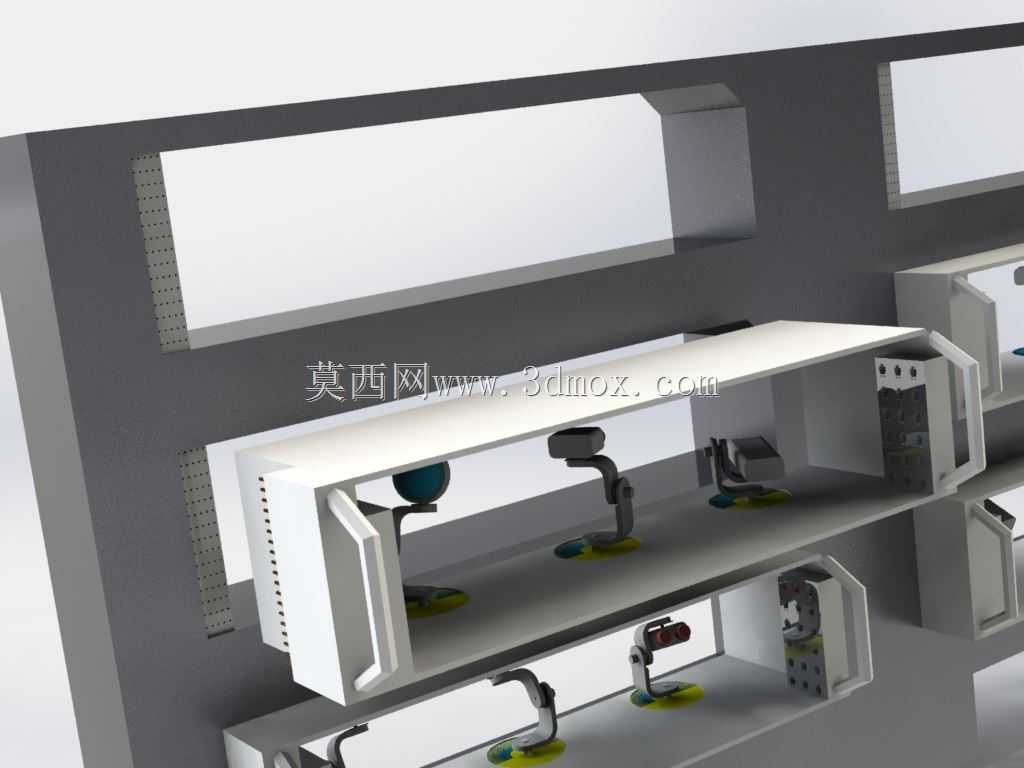

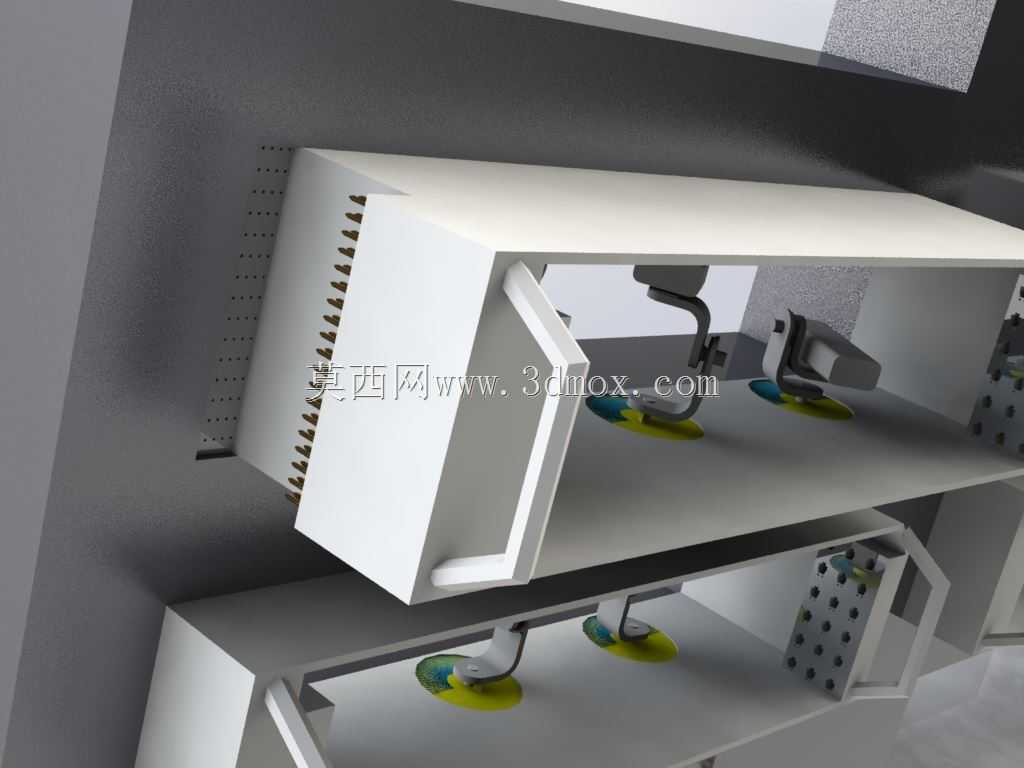

　　结构设计阶段首先划定的边界是风洞试验段的内部净空：流道截面的轮廓线是不可侵入的硬约束，所有夹紧组件、导向构件、护罩折弯边都要在轮廓线内侧留出足够的安全间隙，防止气流激励下构件产生形变触碰洞壁。底部支撑平台的安装孔位完全匹配现有风洞台架的预埋T型槽，不需要对原有洞体基础做二次打孔改造，设备进场后可以直接完成对位固定。侧边的多层置物托架用来暂存不同规格的转接压头、定位销与备用紧固件，换模时操作人员不用往返工装库房取件，所有辅件都在操作可达范围之内，托架的镂空结构也减少了自身在流场中的迎风面积。

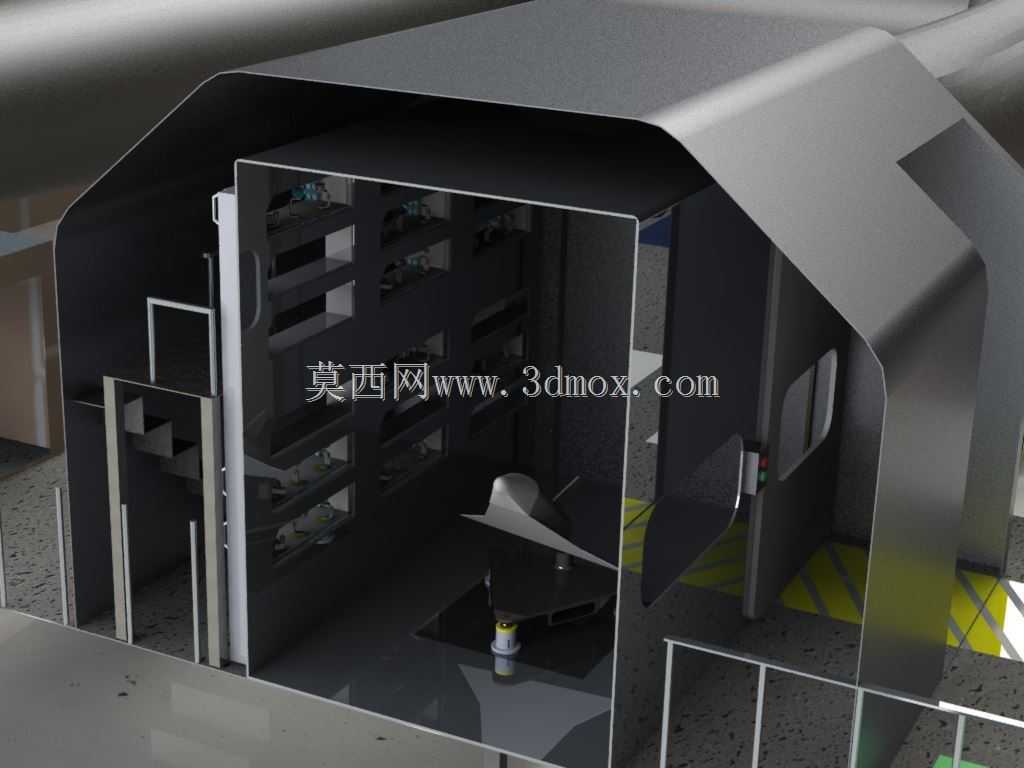

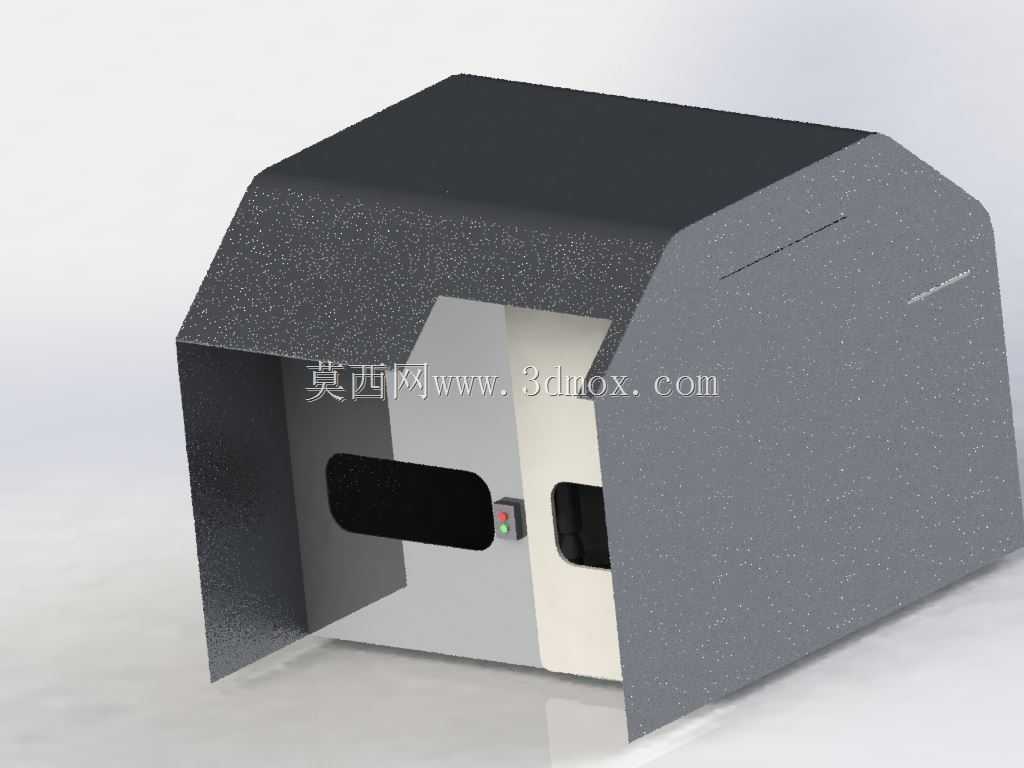

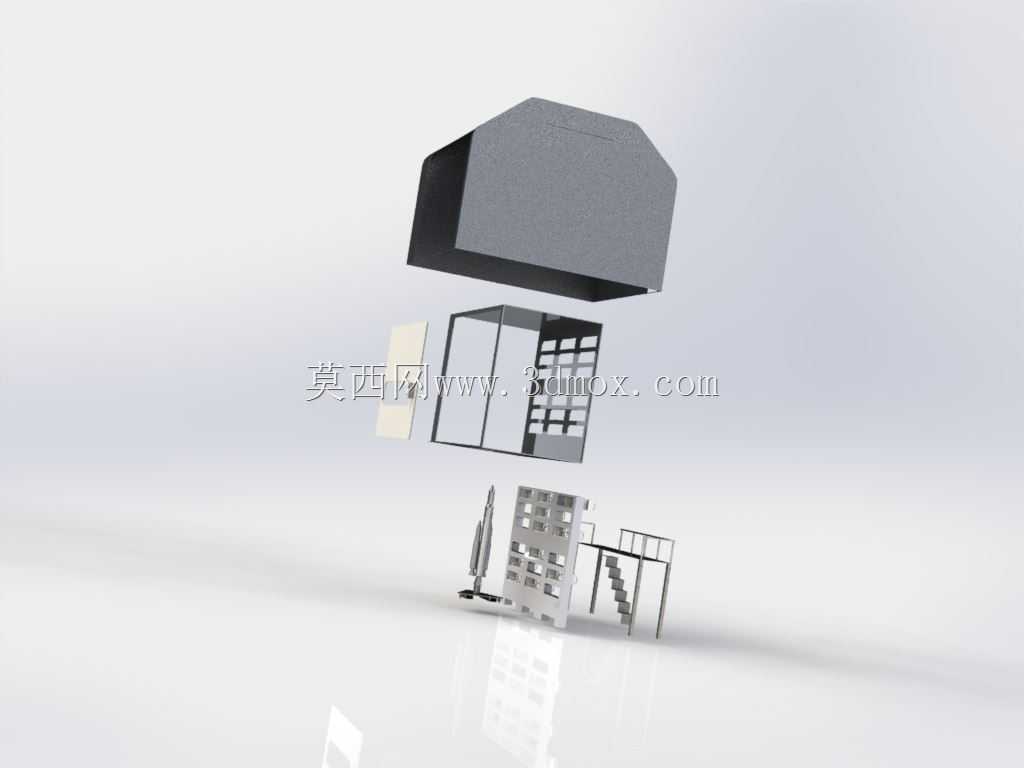

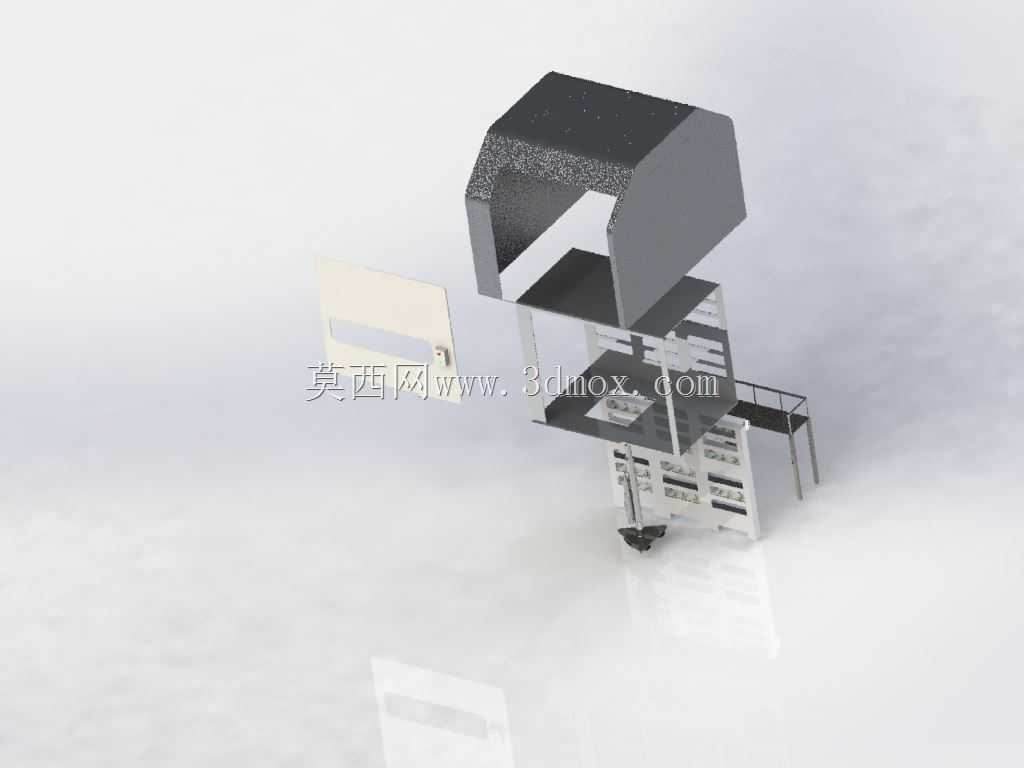

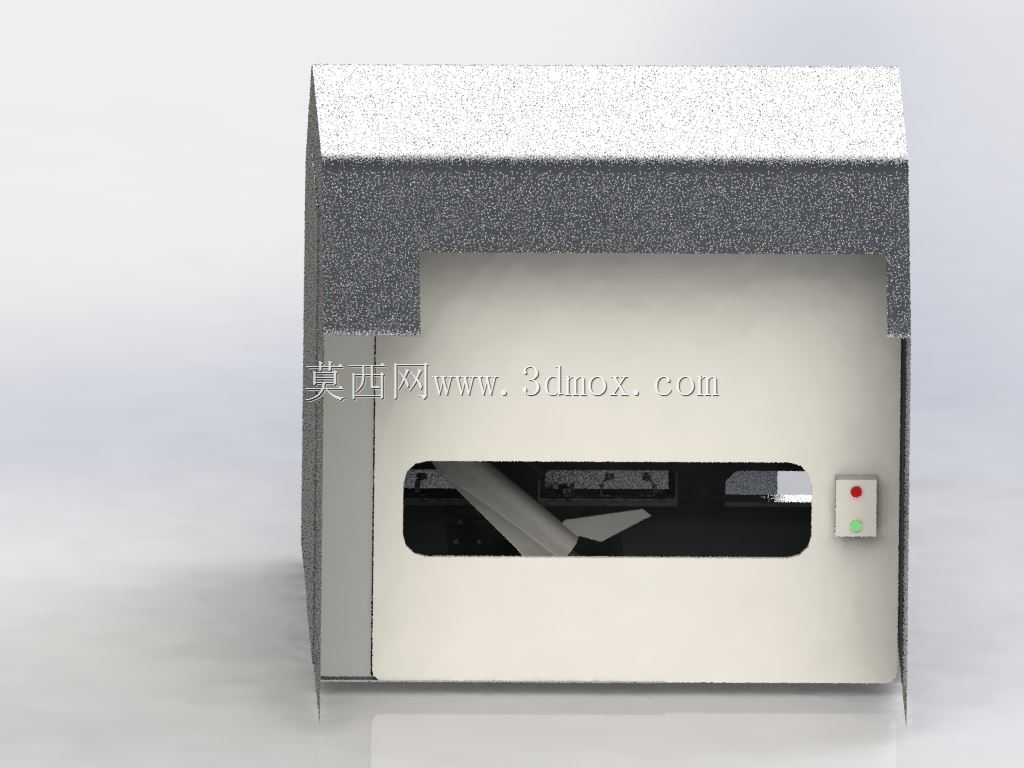

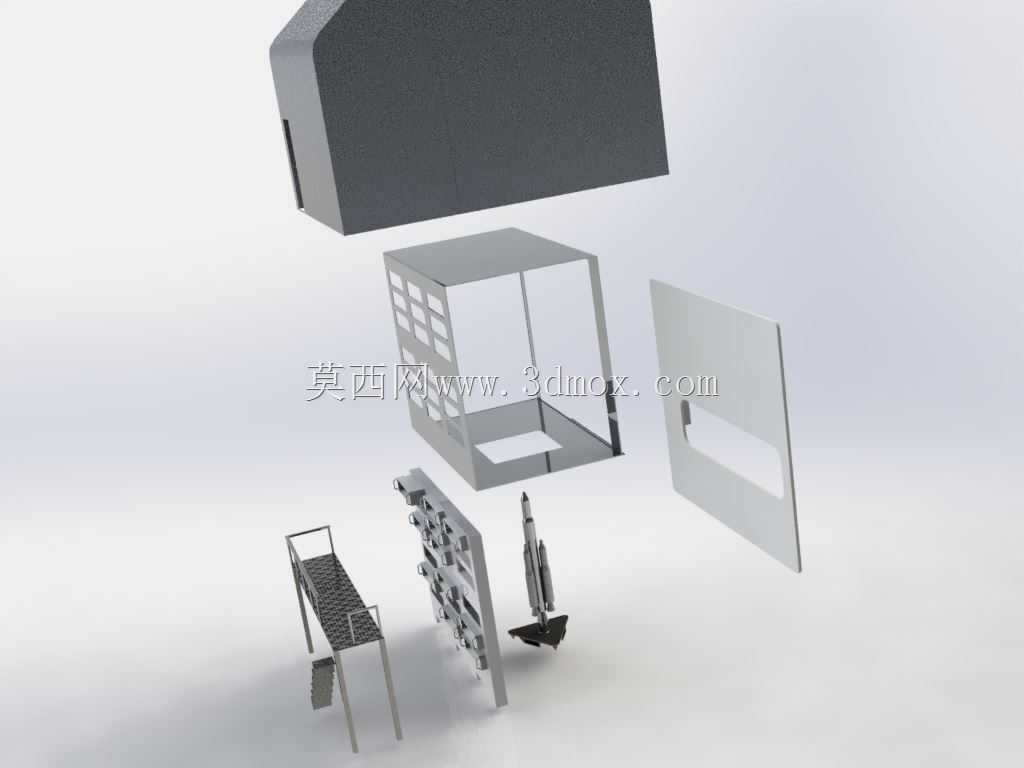

　　护罩的外形做了多段折弯处理，迎流端的大圆角过渡把气流顺着护罩表面导向试验段后方，避免在夹具区域形成局部涡流区干扰试验件周围的流场品质；护罩分段拼接的形式也兼顾了后期维护需求，松开侧边的快拆紧固件就能掀开护罩面板，直接对内部的夹紧连杆、锁止驱动组件做检修校准。装置底部的调平支脚对应平台的基准面，安装时可以通过支脚的螺纹调节补偿台架的平面度误差，保证整个夹紧系统的基准面与风洞流道轴线的平行度控制在测试允许的公差范围内。

　　针对不同重量等级的试验件，夹紧点位的布局可以沿平台的导轨做滑移调整，重载模型对应增加底部支撑点的数量，轻载小尺寸模型则可以收拢夹紧臂减少自身迎风阻力。所有运动构件的行程限位都做了机械硬止挡，避免换模操作时夹紧臂超出行程碰撞试验段内壁或者测试传感器。整套系统把风洞换装过程中重复的对位、锁紧、校验动作做了集成化处理，让不同构型试验件的切换流程标准化，既压缩了试验间隙的等待时间，也降低了人工反复装夹带来的人为误差，对于多批次、多构型的气动选型试验场景，这套通用夹紧工装能够适配绝大多数中小型缩比模型的安装固定需求，不需要随试验件更换反复重构台架基础。
