交叉编织复合板材三维结构

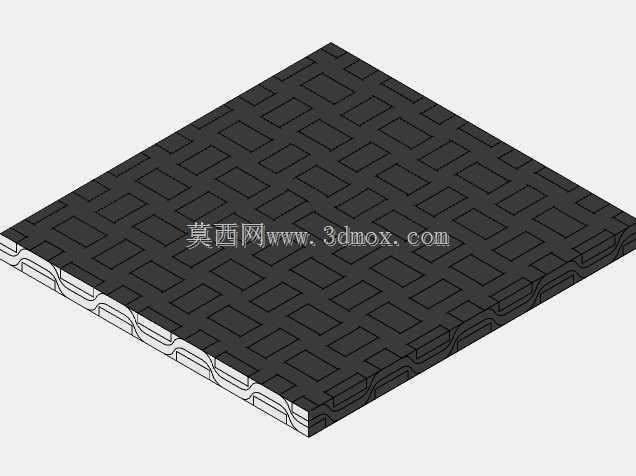

　　该结构以平板状交叉编织复合材料为对象，重点表达表层编织纹理与内部纤维束交错形成的层合构造。模型并非只建立一块外观平板，而是将连续纤维束在经纬方向上的起伏、交叠、穿插关系进行了几何化呈现，能够直观反映编织复合材料在承载时纤维与基体共同作用的基本形态。对于从事结构仿真和材料选型的工程师而言，这种几何表达有助于在前期判断材料各向异性、层间结合区域以及应力传递路径，避免把编织板简单等效为各向同性实体而造成分析偏差。

　　在电力装备领域，类似复合板材可用于变压器内部绝缘支撑、垫块、隔板、夹持件或相间隔离结构。设备运行过程中，这类构件不仅要承受绕组压紧力、短路冲击下的动态载荷，还要兼顾绝缘距离、耐热等级、吸湿控制和长期蠕变表现。交叉编织结构相比单向铺层，在面内两个方向上具有更均衡的刚度和强度，能够减少单一方向纤维优势带来的性能突变；同时，纤维束之间的互锁关系也有利于抑制层间裂纹扩展，使板材在反复振动、温度循环和局部压紧条件下保持较稳定的几何边界。

　　从设计思路上看，模型首先确定板材的外轮廓基准面，再依据编织周期建立重复单元。表层纤维束按照一定间距呈交错排布，束体在跨越另一方向纤维时形成波峰与波谷，相邻单元沿平面方向周期性延展，最终构成完整的编织面层。内部层次通过剖面形式露出，能够看到不同铺层方向之间的衔接关系以及基体填充区域。这样的处理方式兼顾了视觉识别与仿真前处理需求：外观面可用于装配干涉检查和方案展示，内部纤维走向可作为材料主轴判定、局部网格细化和层合属性定义的参考。

　　外形边界方面，该构件以矩形平板为基础，厚度方向由编织层和复合基体共同构成。安装到变压器或电感器相关组件中时，需要重点校核板材外缘与铁芯、绕组、压钉、夹件、绝缘筒等相邻零件的安全间隙。平板类零件虽然结构形式简单，但在压紧装配中对平面度、厚度公差和边缘倒角较敏感；若边界直接接触金属尖角，局部应力集中可能导致基体压伤或纤维层受损，因此在实际设计中通常会在承压区增加均压件，或对边缘进行圆角、包边和绝缘防护处理。

　　在有限元分析场景中，该模型可用于开展静态压缩、弯曲、层间剪切、热应力耦合以及短路工况下的动态响应研究。分析时不宜只关注宏观位移，还应结合纤维束波峰、交叉点和层间过渡区观察应力分布。编织交叉位置往往是载荷传递的关键区域，纤维束承担主要拉压载荷，基体则负责束间载荷传递和约束；当局部应力超过基体承载能力时，容易出现基体开裂、界面脱粘等损伤形式。通过三维结构可以更清楚地设置不同区域的材料方向，也便于在宏观等效模型与细观代表体元模型之间建立对照。

　　工程应用中，这类复合板材的价值不只在于轻质，更在于可通过编织角度、铺层顺序、纤维体积含量和板厚调整来匹配具体受力需求。面对变压器内部复杂的电气绝缘与机械支撑要求，设计人员需要在刚度、韧性、绝缘性能、加工成本和装配空间之间取得平衡。该三维结构把容易被二维图纸忽略的纤维起伏和层间关系显式表达出来，为结构校核、材料性能讨论和装配边界确认提供了直接依据。
