双轴独立输出小型同心步进驱动结构

　　该结构面向仪表板、时钟类指示装置以及需要两路独立角位移输出的紧凑设备而设计，核心特点是在同一圆柱形壳体内布置两组相互独立的同心输出轴。两套轴系沿同一轴线嵌套布置，径向占用空间被压缩到单一小型驱动单元的尺度内，而轴向长度仍保持较短的柱体轮廓，适合安装空间受限、面板后方深度有限的仪器舱体。

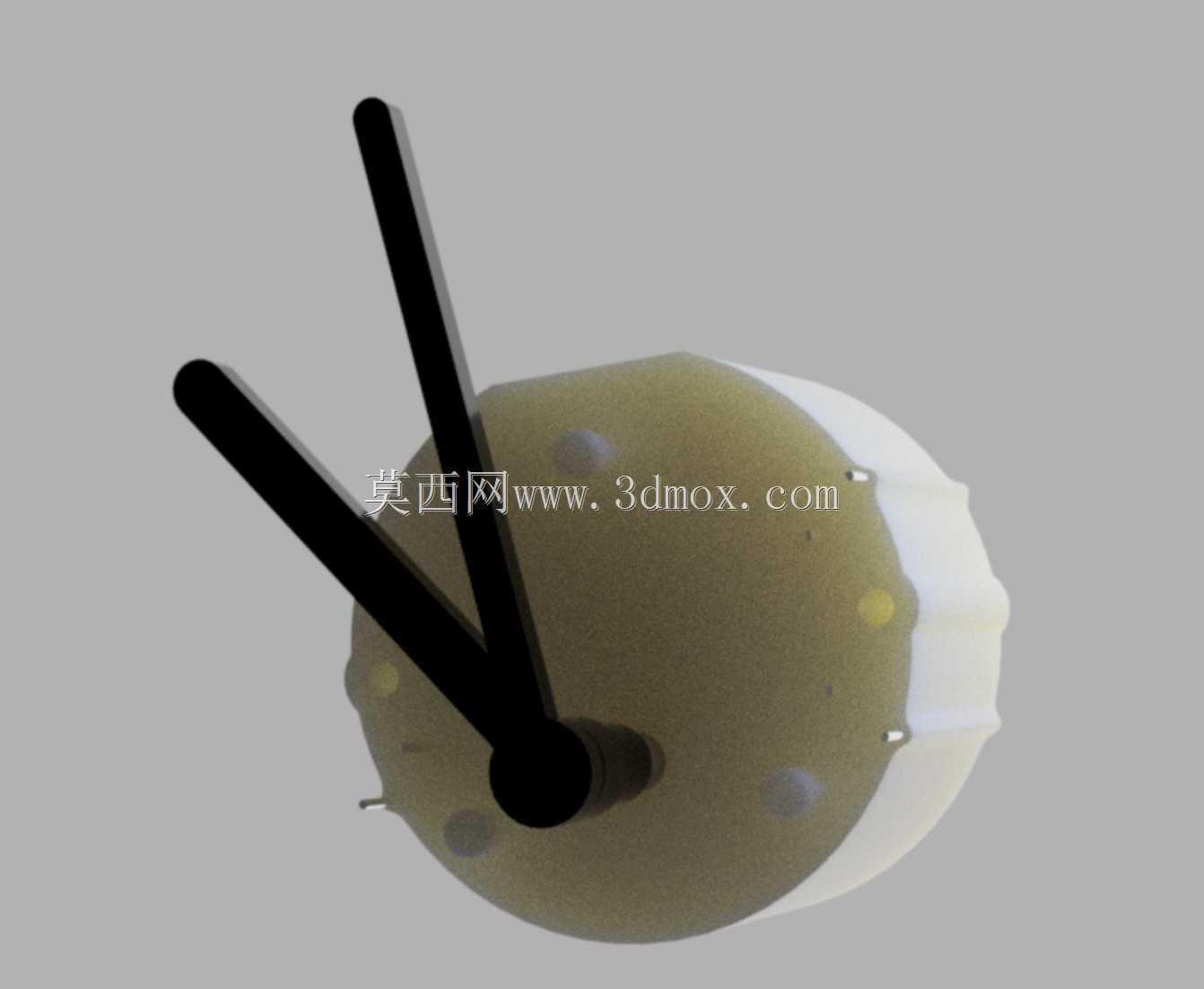

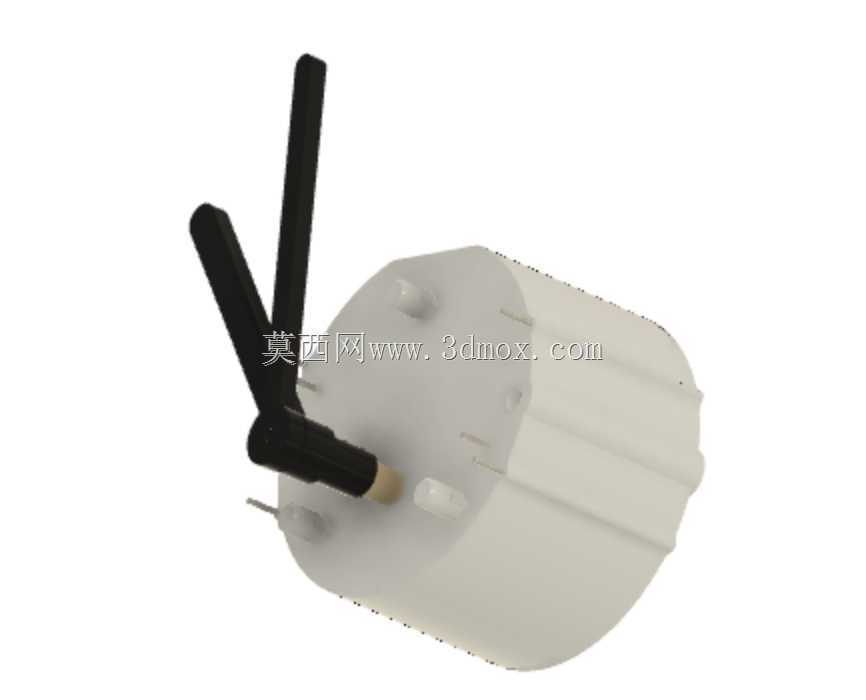

　　从实际使用场景看，普通单轴步进驱动只能带动一根指针或一个负载回转，当仪表需要同时显示两个独立物理量时，往往要并排布置两套驱动机构，不仅增加面板开孔数量，也会带来外轮廓不齐、线束分散、固定点增多等问题。该同心双轴方案将两路输出集中在同一中心线上，外侧空心轴可带动大直径指针或外圈刻度指示件，内侧实心轴从空心轴中心穿出，带动小指针或内圈指示件。两者既可同向运动，也可按控制节拍反向运动，从而在同一表盘区域内叠加显示两组信息。

　　在时钟类应用中，这种结构可分别驱动分针与时针，或用于制作具有双时区显示的小型计时装置；在工业仪表中，可将一根指针对应温度、另一根指针对应压力、流量、转速等参数；在实验装置或教学演示设备里，也能通过两轴相反方向的转动，形成对开式指针、差动指示或者双量程复合刻度。由于两路输出完全独立，机械上不存在强制联动关系，控制系统可按照各自步进脉冲序列分别定位，使指针之间的角度组合更加灵活。

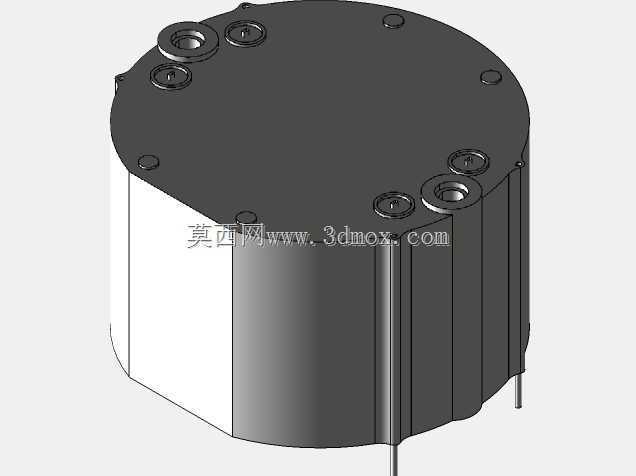

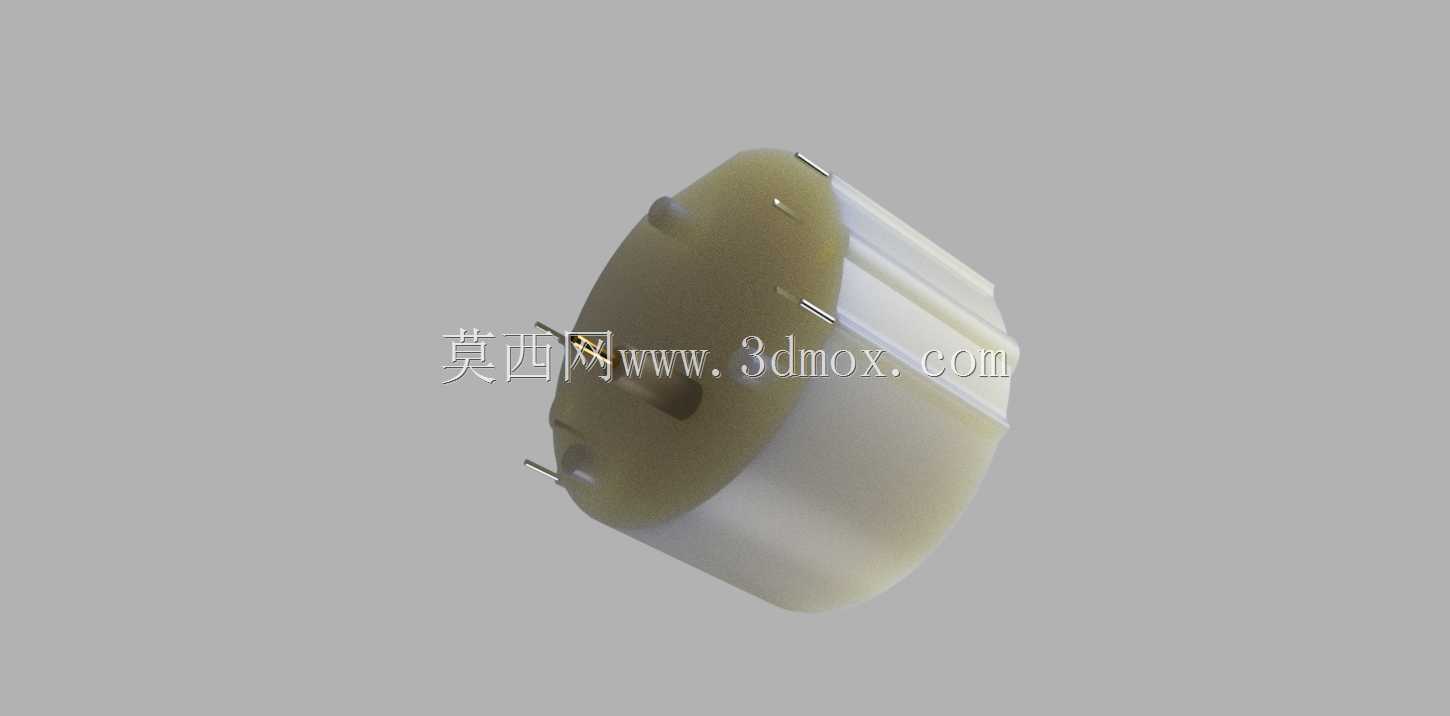

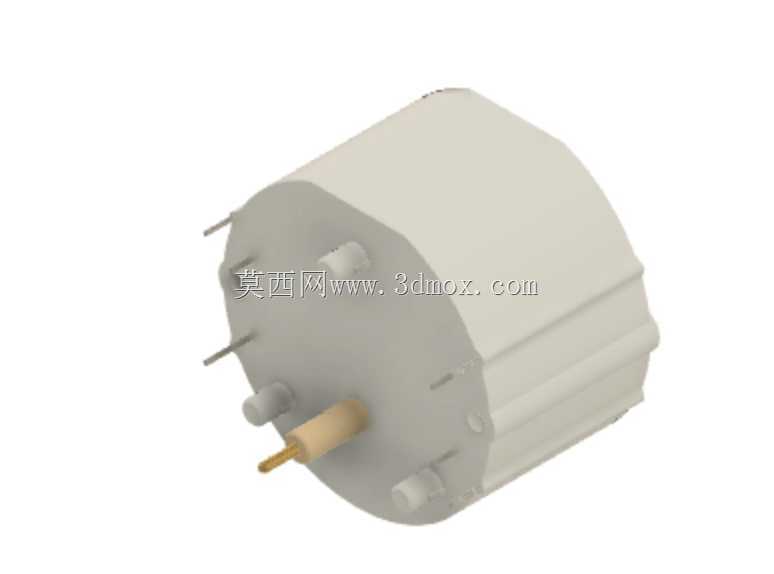

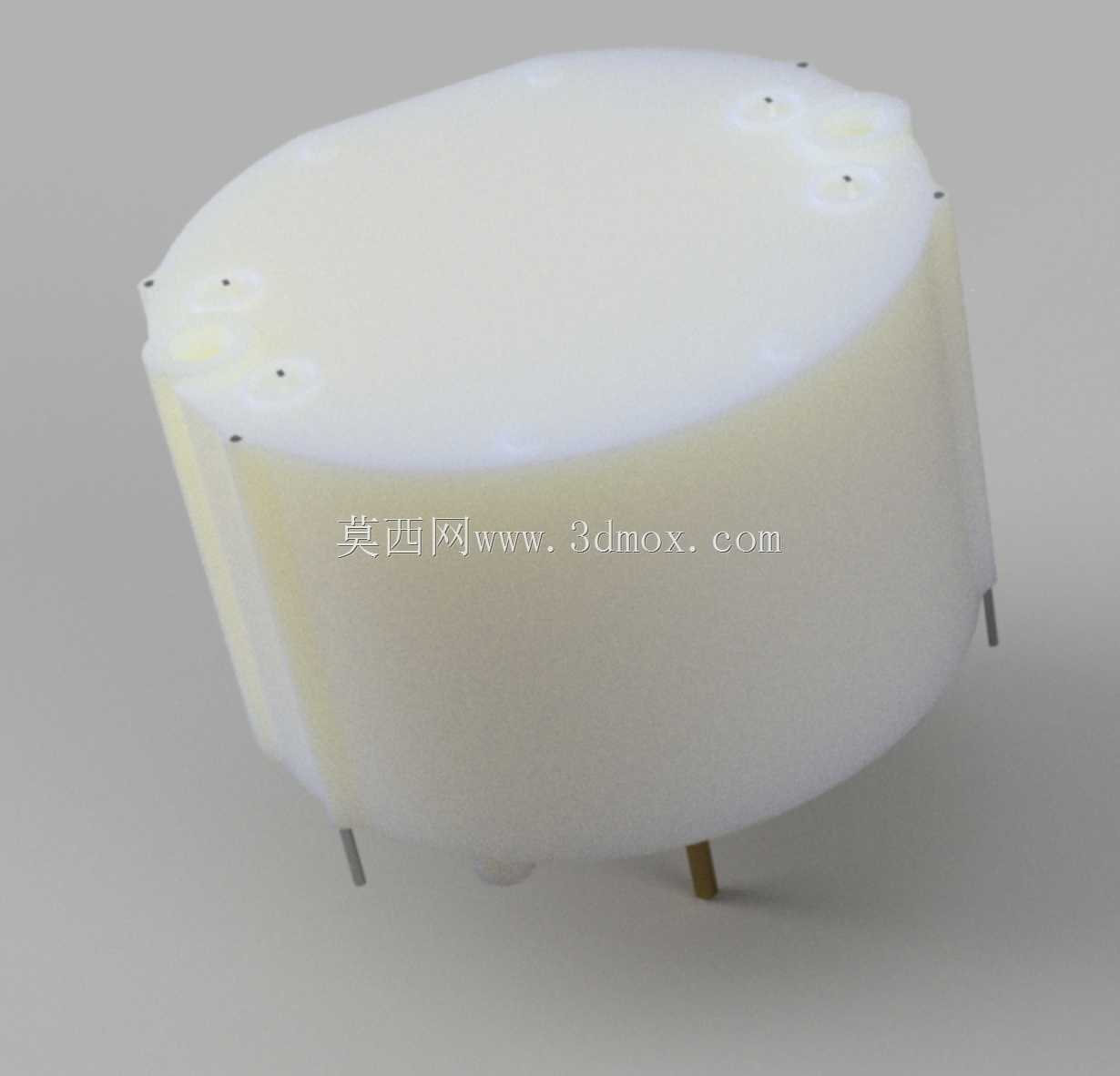

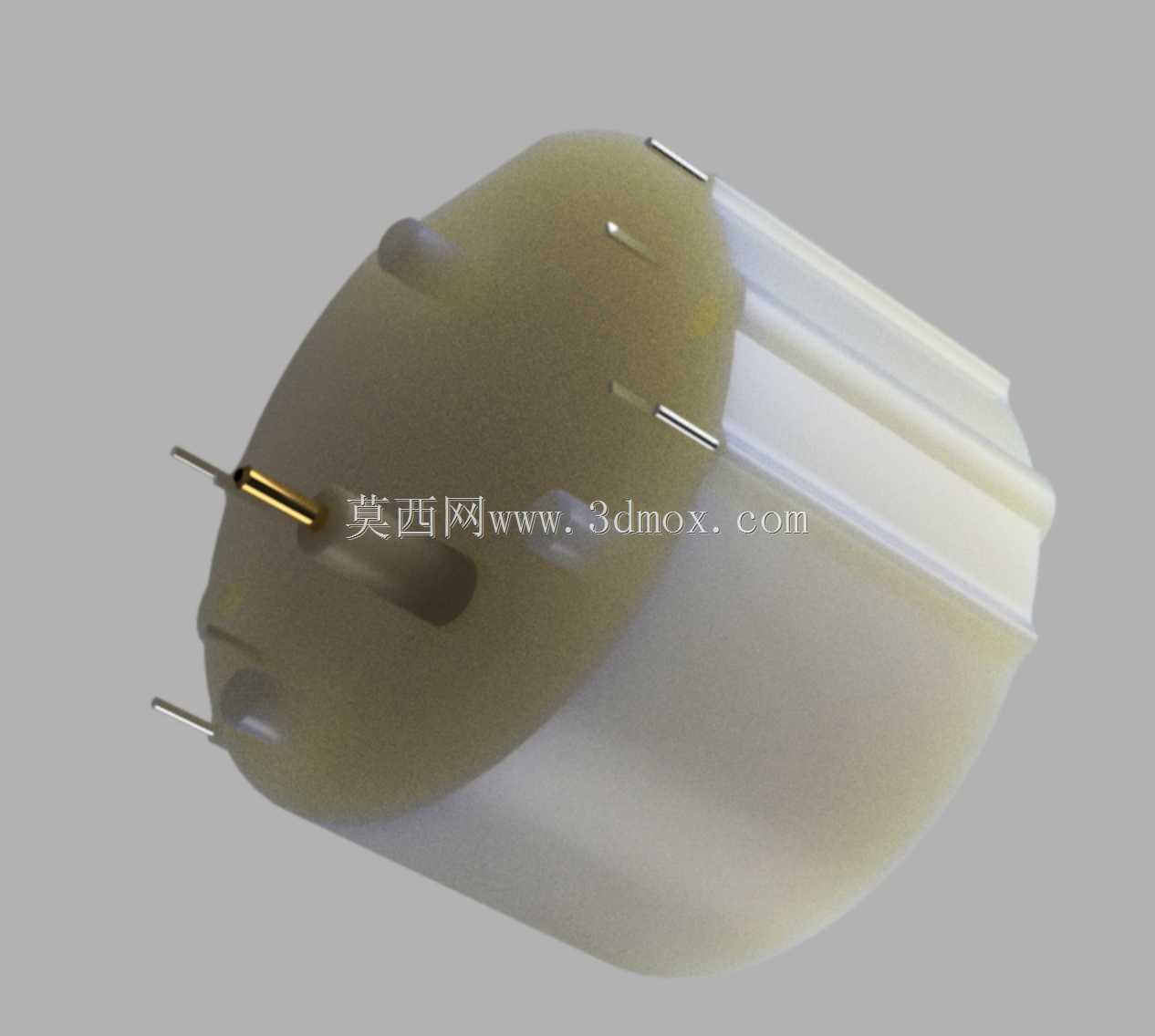

　　结构外形采用近似圆柱的封装形式，主体由绝缘端盖、绕组容纳段、嵌套轴系以及端部插针组成。前端面承担轴系支承与定位作用，外伸金属引脚用于绕组接线，引脚沿圆周方向分布，便于在PCB或安装基板上直接插接焊接。柱形外壳外侧设置有阶梯状限位轮廓，装配时可与面板孔、衬套或固定支架配合，防止驱动单元在受载时整体转动。设计时需要重点控制外圆与安装孔之间的配合间隙，过紧会造成压装困难并可能挤压内部绕组，过松则会在指针启停瞬间产生晃动。

　　双同心轴的设计难点在于内轴与外空心轴之间的同轴度和运动隔离。外轴需要通过筒状结构传递扭矩，同时为内轴提供穿过空间；内轴则在中心区域独立支承，不能因外轴负载变化而产生附加摩擦。建模时应分别建立内轴组件、外轴组件、端部支承、绕组骨架、外壳和接线引脚，保证各零件在装配状态下具有明确的配合关系。径向间隙不宜照搬普通滑动轴承数值，需结合塑料件成型公差、温升膨胀以及细小粉尘侵入情况综合考虑；轴向则要保留指针安装后的限位面，使指针压紧力不直接传递到敏感的绕组区域。

　　端部插针不仅承担电气连接功能，也可在焊接后辅助固定整机位置。进行布局校核时，应检查插针伸出长度、焊接面到外壳端面的距离以及引脚与邻近金属件的电气间隙。若设备处于振动环境，面板前方指针的转动惯量会通过轴系反馈到支承部位，因此固定支架应覆盖外壳主要承载段，而不是仅依赖引脚受力。对于带透明表盖的仪表，还要校核指针回转范围内是否与刻度盘、表蒙或限位桩发生干涉，尤其是内外轴分别安装不同长度指针时，需分层检查扫掠区域。

　　从选型角度看，该类驱动结构适合低转速、间歇定位、指示精度要求较高而负载扭矩较小的场合。它不适合作为大功率动力输出部件，更适合作为精密指示、轻量回转执行和小型机构演示的核心单元。设计人员在三维装配中可围绕柱体外圆建立安装包络，预留接线弯折半径和维修拆装空间，并在面板后侧留出轴端指针固定所需的操作距离。通过这种同心嵌套布局，两路角运动得以在一个紧凑圆柱单元内实现，既减少了仪表内部零件数量，也使复合指针装置的结构更加整齐。
