带剪式升降发射架的固定翼无人飞行器

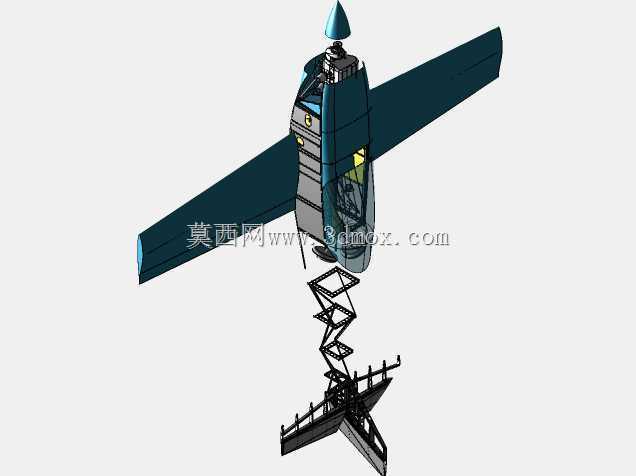

　　这套三维结构完整呈现了一款大展弦比固定翼无人飞行器配套地面剪式升降发射支撑平台的整机装配形态，在低空遥感、边境巡护、林区火情排查、小范围航测作业场景中，这类组合装备无需依托长距离铺装跑道，可在野外临时作业点位快速完成架设、起飞前检测与发射升空流程。整套结构分为空中飞行器本体与地面升降发射架两大核心模块，二者的对接接口、支撑定位点位在模型中均做了全参数化还原，结构设计人员可直接基于该装配体开展接口校核、运动干涉检查与工况载荷验算工作。

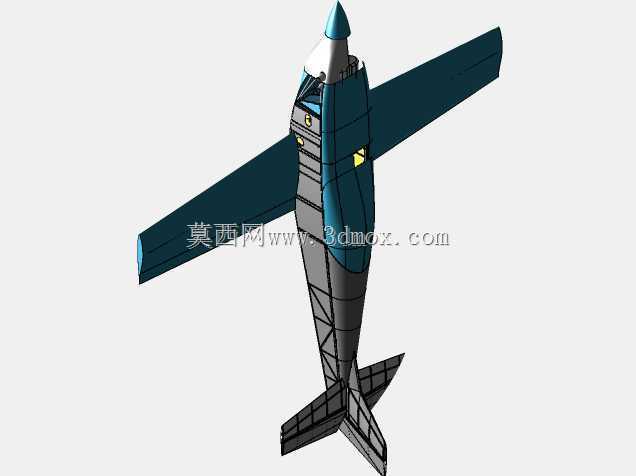

　　从飞行器本体的结构布局来看，机身采用流线型纺锤形截面设计，机头位置预留了任务载荷舱安装空间，尖锥状机头罩可快速拆卸，内部可搭载光学摄像模组、红外探测传感器或者小型航测测绘设备；中单翼布局的机翼采用大长宽比平直翼设计，翼展方向预留了足够的升力面面积，低速起飞阶段可以获得充足升力，机翼与机身的对接处设置了加强承力框，机翼内部可整合燃油储舱或者动力电池安装位，机身中段的透明舱段对应飞控设备、导航模块的安装区域，周边布置的设备安装导轨可适配不同规格的航电组件，机身尾部预留了动力系统安装法兰，可匹配活塞螺旋桨动力或者小型电动推进单元。机身下部设置了与发射架对接的定位锁紧接口，起飞前整个飞行器的重量全部由发射架的顶部支撑托架承载，无需额外装配起落架结构，大幅降低空中飞行阶段的结构死重，提升有效载荷搭载能力。

　　地面支撑发射部分采用剪叉式升降桁架结构，多组交叉铰接的剪臂通过销轴串联，底部为固定式三角支撑底盘，底盘上的三个支脚可在不平整的野外场地调整支撑高度，保证整个发射平台在升降过程中保持水平姿态；剪臂的铰接点位全部做了同轴度约束，驱动单元可采用电动推杆或者液压油缸，沿剪臂中部的铰接座施力，即可将顶部的发射托架从低位运输状态抬升至发射所需的高度，高位状态下托架的导向滑轨可约束飞行器起飞阶段的初始滑行方向，避免发射初始阶段出现偏航。整套升降架的收拢高度可控制在运输车辆货箱的限高范围内，展开后最大抬升高度可满足飞行器螺旋桨或者动力段的离地安全间隙，避免起飞阶段动力部件触碰地面杂物。

　　在建模逻辑上，整个装配体严格按照实际加工的装配层级拆分零件：机身蒙皮、内部承力隔框、机翼梁、翼肋、剪臂板材、铰接销轴、支撑脚调节螺杆、顶部锁紧卡爪均为独立可编辑零件，设计人员开展改型时，可直接修改机翼展长参数、剪臂节数、底盘支脚跨距，快速适配不同起飞重量的同系列飞行器。安装边界层面，整套系统收拢状态下的占地尺寸可满足轻型皮卡货箱的装载要求，展开作业时三个支脚的外接圆直径预留了足够的抗倾覆余量，在六级以下野外风况下不会出现侧翻风险；飞行器与发射架的对接定位面设置了锥面导向结构，吊装上架时可自动完成对位，降低野外作业的操作难度。结构细节上，所有铰接位置均预留了润滑脂加注孔，机身蒙皮的检修口盖、机翼对接螺栓的操作空间也在模型中做了避让处理，完全符合实际野外装备的维护使用需求，可直接用于方案评审、作业流程模拟以及非标发射架的改型设计参考。
