双发涡扇支线喷气客机外观数模

　　这套数模呈现的是窄体双发喷气式支线客机的整机外观，建模时先从机身长细比入手，把圆筒增压舱的轴线、机头雷达罩收敛曲线和尾锥收缩段放在同一条基准线上，避免后期机翼、尾翼对接时出现轴线错位。机身侧面沿舷窗排列方向布置连续客舱窗带，窗位间距按支线客机典型排距控制，舱门轮廓在前后服务区位置预留开口边界，方便后续细化门框和铰链结构。机翼采用下单翼布局，翼根与机身下半部融合，翼下吊挂短舱式发动机；建模时重点处理翼身整流包线，让机翼根部蒙皮平滑过渡到机腹，减少跨音速区域的外形折角。机翼外段保留上反角和后掠角，翼尖位置没有额外加装小翼，整体平面形状更接近早期支线喷气方案。平尾布置在机身尾部两侧，垂尾为单垂尾，方向舵和升降舵只在外形上给出铰链分界线，

　　数模重心放在整机曲面连续性，而不是内部操纵机构。发动机短舱挂在机翼后下方，挂梁与翼下结构连接，短舱进气口唇口做成圆弧收敛形状，尾喷口为简单圆筒收口；起落架部分只表达主起落舱和前起落舱的外部鼓包，舱门轮廓随收放路径留出间隙。实际使用中，这类数模多用于航空科普展陈、机场地面设备协同校核、航站楼机位划线仿真和机务培训场景。做机场廊桥对接仿真时，可以用机身长度、舱门高度和机翼展长判断廊桥活动边界，避免行李传送车、加油车和摆渡车在机翼下方穿行时发生干涉。做教学演示时，剖切机身可以展示客舱排座、机翼油箱区域和尾翼设备舱的大致位置，帮助新人理解喷气客机各部件相对关系。外形尺寸方面，整机长度按支线客机常见量级控制，机身直径满足单通道客舱布置，

　　翼展与机身长度比例约为一比一量级，垂尾高度控制在停机位限高以下；发动机短舱最低点与地面保留足够净距，保证主起落架缓冲压缩后短舱不会擦地。建模过程中，机头风挡玻璃按多块拼接曲面处理，风挡支柱线条与机头蒙皮相切；机身顶部沿轴线布置微弱脊线，用于布置天线和导线束。尾锥末端保留辅助动力装置排气口的小凸台，垂尾前缘后掠角与机翼后掠角协调，保证整机侧面轮廓统一。机翼下表面预留襟翼滑轨整流罩的鼓包位置，虽然数模未细化滑轨机构，但整流包线已经按放下襟翼后的空间预留，后续做增升装置运动仿真时不用再修改机翼主曲面。机身腹部前后分别留出前起落架和主起落架舱的凹陷区域，主起落架舱位于机翼根部后方，便于把起落架载荷传递到翼盒和机身加强框。做整机装配时，机翼、

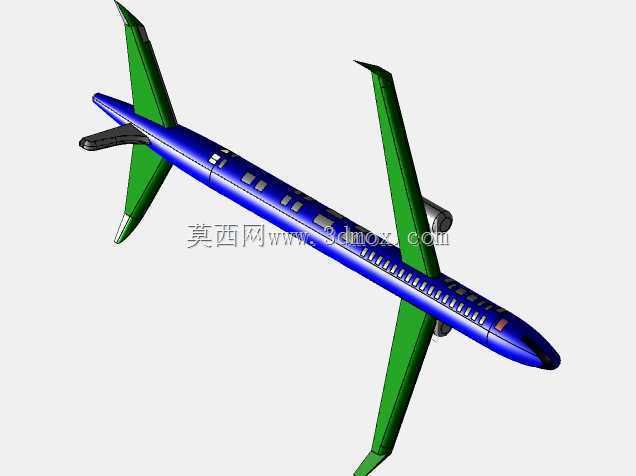

　　尾翼、发动机和机身分块建模，再通过基准面和同轴约束组合，替换不同翼尖或短舱方案时不会破坏机身主体。曲面检查阶段重点关注机头、翼根和尾锥三处高光带，利用斑马线反射判断曲率突变；对客舱舷窗阵列，先建立单个窗洞切割特征，再沿机身等距阵列，保证每个窗位与蒙皮法向垂直。整机材质区分上，机身采用金属蓝主色调，机翼和尾翼使用高可视绿色，发动机短舱与挂梁保留金属灰，方便评审时快速识别部件分块。该数模不涉及内部管路和线束细节，但外部维护口盖、天线、舱门和起落架舱边界均有表达，能够满足总体布置评审、地面保障设备路径规划和航空类展示动画制作需求。
