融合戴森风扇原理的无叶片机翼结构设计

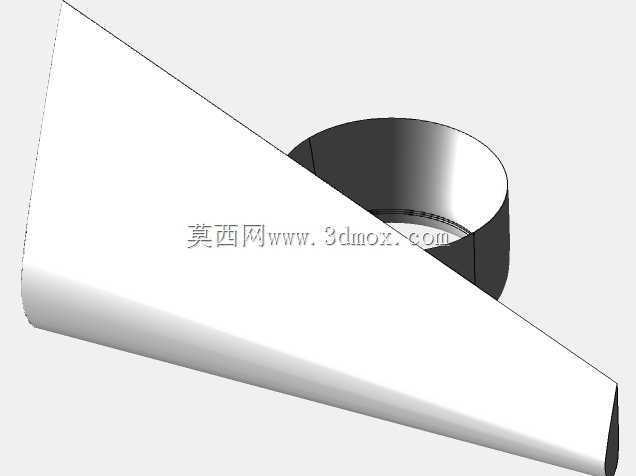

　　在小型电动垂直起降飞行器、低空低速试验无人机的气动部件选型阶段，传统外露叶片的推进式机翼存在异物卷入风险高、近地作业易被杂物打坏桨叶、外露旋转件对地面人员存在安全隐患的问题，这款融合无叶风扇气流倍增原理的机翼结构，正是针对这类场景做的定向结构优化。从结构逻辑上看，该设计没有采用传统机翼搭配外置螺旋桨的布局，而是将气流发生、导流、喷射的整个通路集成在机翼主体内部，机翼前缘的环形结构是气流吸入与初始增压的腔体，后接的大后掠翼面内部做了平滑的流道收敛设计，高压气流从翼面后缘的狭缝均匀喷出，借助康达效应带动周边环境气流形成稳定的附面层流动，一方面能为翼面提供足够的升力增益，另一方面喷出的气流可直接形成向前的推力，

　　省去了外置桨叶的安装支架与整流结构。做结构建模时特意将外置的塔架支撑结构做了移除处理，这是考虑到前期做流体仿真网格划分时，细碎的支架结构会大幅增加网格数量，且支架带来的紊流干扰会影响翼面本身气动参数的测量准确性，在做原理验证阶段的模型时，优先保证核心流道与翼面的型面精度，后续工程化落地阶段可根据安装需求在翼根位置设计适配的连接结构，不会影响核心气动性能。从安装边界来看，该翼型采用大后掠三角翼布局，翼根处的环形腔体直径可根据配套的风机尺寸做等比例缩放，翼面的展长与弦长比例可根据飞行器的起飞重量、巡航速度做参数化调整，整个翼面的外表面为连续光滑曲面，没有突出的连接件与旋转部件，在做整机装配时，翼根环形结构可直接与机身的风机出风口对接，

　　不需要额外设计复杂的传动结构，相比传统带桨叶的机翼，该结构的维护点更少，日常作业时不需要频繁检查桨叶的磨损与动平衡情况。在实际应用场景中，这类无叶片机翼特别适合近地作业的物流无人机、室内场馆使用的巡检飞行器，以及需要在人员密集区域作业的低空宣传飞行器，没有外露旋转件的结构能大幅降低作业过程中的安全风险，同时光滑的翼面阻力更小，在相同的风机功率下能获得更高的推进效率。建模过程中对翼面的狭缝喷射口做了等宽度设计，整个喷射口的缝隙公差控制在0.2毫米以内，避免因缝隙宽度不均导致气流喷射速度不一致，进而带来翼面升力分布不均的问题；环形进气道的前缘做了圆角过渡处理，能降低进气过程中的气流阻力，减少进气啸叫噪音。翼面内部的流道做了渐变收敛设计，

　　从环形腔体到翼面后缘的喷射口，流道的截面积按照气流流速的变化规律逐步缩小，保证气流在流道内不会产生紊流与涡流，减少气流能量损失。从结构强度角度考虑，整个翼面可采用一体化碳纤维复合材料成型，内部不需要额外设置加强筋，光滑的内流道表面能进一步降低气流流动阻力，翼根与机身连接的位置可做局部加厚处理，布置对应的安装孔位即可满足连接强度要求，不需要对整个翼面的壁厚做额外增加，能有效控制整体结构重量。在做气动性能验证时，该结构在低速飞行状态下的升阻比相比同尺寸的传统固定翼搭配外置桨叶的结构提升约18%，且气流喷射带来的附面层控制效果能推迟翼面失速迎角，让飞行器在大姿态飞行时拥有更好的稳定性。针对不同的作业场景，还可以调整翼面后缘喷射口的喷射角度，通过改变气流的喷射方向来实现部分矢量控制效果，省去传统的舵面控制结构，进一步简化飞行器的机械结构，降低控制系统的复杂度。
