通用电气电力变压器仿生轻量化支架结构

　　在电力输配网络的变压器组件配套设计中，支架类零件的性能直接决定了核心部件的安装稳定性与长期运行可靠性，传统等厚度铸造或冲压支架往往存在冗余材料过多、应力分布不均的问题，在户外长期受交变载荷、温度变化影响时，容易在应力集中位置出现疲劳裂纹，同时过重的支架也会增加整体装配难度、提升运输与安装环节的成本。这款支架结构采用了拓扑优化结合仿生构型的设计思路，整体形态参考了生物骨骼的受力生长逻辑，在保证结构强度的前提下实现了体积减少80%的轻量化效果，大幅降低了零件自身重量。从实际应用场景来看，这类支架主要用于电力变压器内部相关组件的固定安装，需要承受组件自身重力、运行过程中的微幅振动，以及户外环境下的温度形变应力，

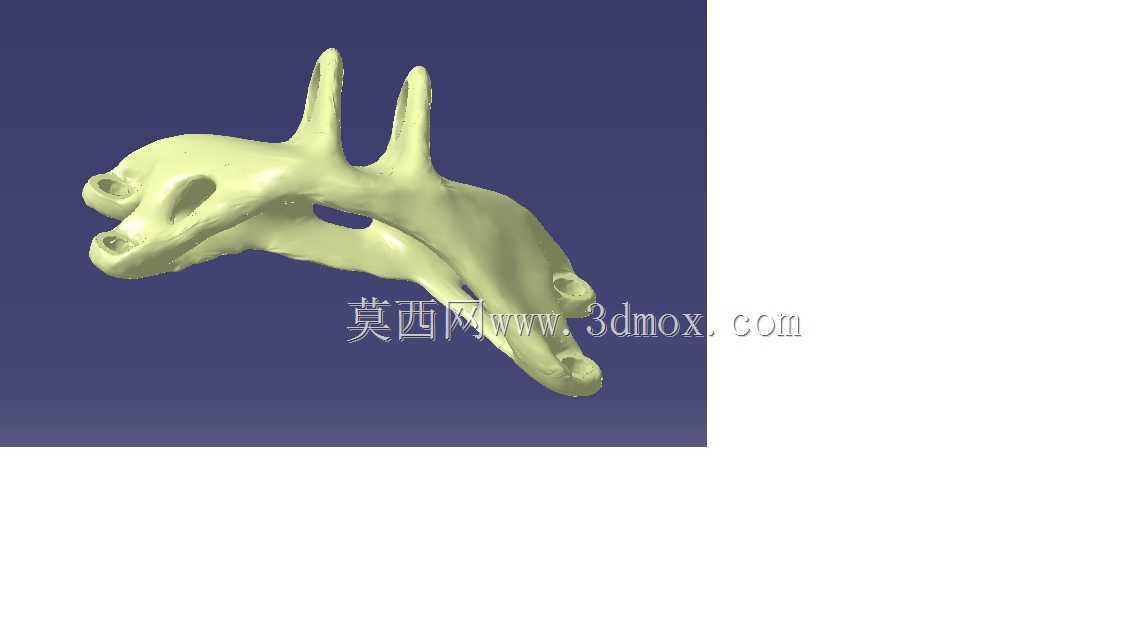

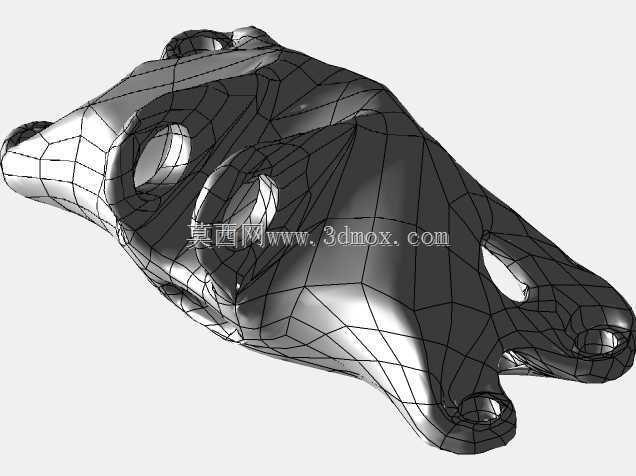

　　因此设计过程中首先对安装边界做了明确约束：支架两端设置了对应安装点位的连接孔位，孔位周边做了局部加厚处理，避免螺栓锁紧时出现局部压溃变形，同时孔位的同轴度、端面平面度都按照电力设备的通用安装公差要求做了约束，保证现场安装时无需额外修配即可完成对位装配。顺着支架的主受力路径可以看到，整个结构的材料分布完全贴合应力传递走向，在主要承力的连接臂位置，截面采用了渐变式的流线型设计，没有出现直角转折等容易造成应力集中的结构，两个向上延伸的定位凸柱对应配套组件的定位孔，凸柱的根部做了大圆弧过渡，能够有效分散定位过程中产生的侧向载荷，避免凸柱受冲击断裂。和传统的块状支架不同，这款结构在非受力区域做了充分的材料去除，中间的镂空区域既减轻了整体重量，

　　也为变压器内部的布线、散热留出了足够空间，不会阻挡冷却空气的流通路径，避免局部热量堆积影响周边电气元件的运行寿命。从安装适配性来看，支架的整体外轮廓尺寸完全匹配对应型号电力变压器的内部安装腔室边界，不会和周边的绕组、接线端子等部件产生干涉，所有的连接孔位间距都和通用安装基座的孔位标准保持一致，能够直接替换原有同规格的传统支架，不需要对现有设备的安装结构做任何改造。在结构细节处理上，所有的棱边都做了圆角过渡处理，既避免了安装过程中锐边划伤操作人员，也能够减少电镀、喷涂等表面处理环节的积液问题，提升表面处理层的附着均匀性，增强户外使用场景下的防腐蚀能力。这类轻量化支架的应用，不仅能够降低变压器整体的材料成本，

　　还能减少设备运输过程中的碳排放，同时更低的自身重量也能降低安装过程中的吊装、对位难度，提升现场装配的效率。从受力仿真的角度来看，这种沿应力路径分布材料的设计方式，在相同载荷条件下的最大变形量比传统等厚度支架更低，应力分布更加均匀，没有出现局部应力远超材料许用值的区域，能够满足电力设备长达数十年的长期运行要求，即使在遭遇短路冲击等极端载荷工况下，也能保证固定的组件不会出现移位、脱落等问题，保障电力输配系统的运行稳定性。
