电力设备配套主轴焊接组合结构

　　在电力输配、工业变压设备的核心传动与连接环节，这类主轴与焊接组合结构是保障设备长期稳定运行的关键承载部件，常应用于油浸式电力变压器的绕组传动支撑、调压机构动力传递场景，也可适配特种工业变压设备的内部连接工位，承担扭矩传递、轴向定位、部件同轴度保持的核心作用。从实际工况适配角度看，这类部件长期处于设备内部的密闭油浸环境，需要兼顾结构强度与装配精度，避免长期运行中出现轴向窜动、焊接部位应力开裂、同轴度偏差引发的部件磨损问题。

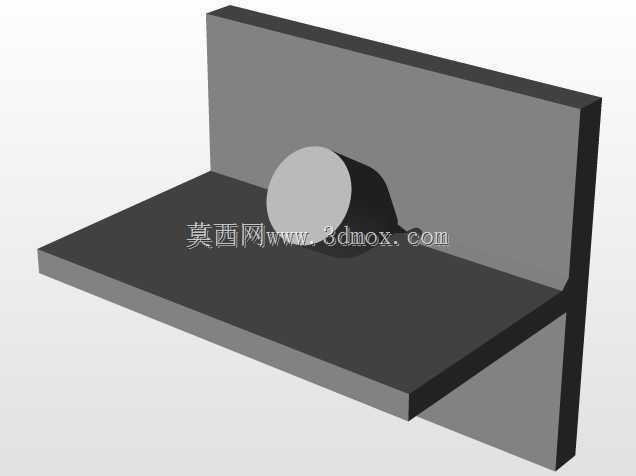

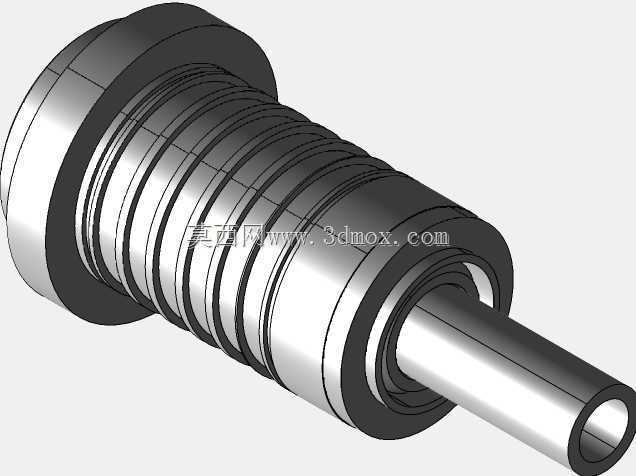

　　设计阶段首先要明确安装边界的约束条件：主轴伸出端的外径需要匹配对应连接套的内孔公差，通常采用h6级精度的间隙配合，保证装配时可顺利推入同时不会出现过大旷量；带环形槽的主体段外径要适配设备内部的安装腔室，单边预留0.8-1.2mm的间隙作为油液流动通道，避免运行过程中油液循环受阻引发局部过热。主体段的多道环形凸缘结构，一方面是为焊接工序提供定位基准，每道凸缘的端面都作为焊接时的贴合面，保证各段筒体焊接后的同轴度控制在0.02mm以内；另一方面凸缘结构可以提升整体部件的抗扭截面系数，在传递额定扭矩时，应力集中点的最大应力控制在材料屈服强度的30%以下，满足长期交变载荷下的疲劳强度要求。

　　从结构功能逻辑来看，伸出端的空心轴设计并非单纯为了减重，空心内孔可作为引线通道或者油液导流通道，适配变压器内部的布线或者冷却循环需求，内孔的粗糙度控制在Ra3.2即可，不需要过高的加工精度，避免不必要的工艺成本增加。焊接部位的设计特意在每道凸缘处预留了1.5mm的焊接坡口，采用环缝焊接工艺，焊接后需要做去应力退火处理，消除焊接残余应力，避免后续机加工或者长期运行中出现变形。整体结构的轴向尺寸需要严格匹配设备内部的安装间距，主轴伸出端的长度要保证连接后联轴器的端面有足够的压紧余量，不会出现轴头脱出的问题，尾部的限位凸台直径比主体段大4mm，作为轴向安装的定位面，装配时靠紧腔室内部的定位台阶即可完成轴向定位，不需要额外设计轴向锁紧结构，简化装配流程。

　　实际选型应用中，这类焊接组合结构的材质通常选用45号优质碳素结构钢，焊接部位采用同材质焊丝，保证焊接部位的强度与母材一致，表面做发黑处理即可满足油浸环境下的防锈需求，不需要额外做镀锌或者镀铬处理，控制制造成本。在三维建模过程中，需要重点关注各段筒体的同轴度约束，焊接坡口的尺寸要符合焊接工艺要求，避免建模时忽略坡口尺寸导致实际焊接时出现焊不透或者焊瘤过大影响装配的问题；同时要考虑加工工艺的可行性，主体段的环形槽加工时要保证退刀槽的尺寸符合车削加工要求，避免出现刀具无法加工的死角。

　　这类结构的受力特点是承受稳定的静扭矩叠加小幅的交变弯曲应力，所以在结构设计时不需要做过高的安全余量，只要保证焊接部位的焊缝强度足够，轴的挠度在允许范围内即可，通常额定工况下轴的最大挠度不超过0.05mm，不会影响端部密封件的使用寿命。在装配环节，焊接完成后需要对主轴的两个支撑轴颈做精车加工，保证两个轴颈的圆度、圆柱度误差不超过0.01mm，支撑轴颈与主体段的同轴度误差不超过0.015mm，这样装配到设备内部的轴承位时，不会出现偏磨问题，可大幅提升轴承的使用寿命，减少设备后期的维护频次。很多现场故障案例显示，这类部件的失效大多是因为焊接时同轴度控制不佳，导致运行中轴承偏磨、密封件过早损坏，最终引发设备内部漏油、传动卡滞等问题，所以在设计建模阶段就把同轴度、焊接坡口、定位基准这些细节考虑到位，能从源头规避很多后续生产和使用中的问题。
