工业级涡轮叶片单体结构三维设计

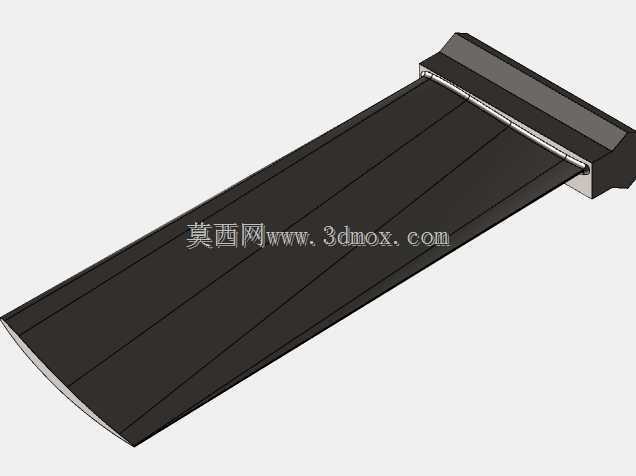

　　在燃气轮机、蒸汽轮机以及航空发动机的核心做功单元中，涡轮叶片是直接承接高温高压工质冲击、将流体动能转化为轴系旋转机械能的核心承载部件，本次建模的叶片单体，面向中小功率透平设备的末级动叶使用场景，适配工业驱动、分布式能源发电等领域的透平机组装配需求。从实际工况适配角度出发，该叶片采用变截面扭叶设计，叶身沿叶高方向的型线持续扭转，不同截面的弦长、安装角、叶型厚度均做渐变处理，目的是让工质沿叶高流动时减少径向二次流损失，匹配不同半径位置的圆周速度差，让整圈叶片的做功效率保持在合理区间。叶根部分采用侧装式梯形榫根结构，榫头的配合面做了等间隙公差设计，装配时可沿轮盘周向推入榫槽，配合面的接触应力分布经过反复校核，

　　能承受机组额定转速下的离心载荷，同时预留了热膨胀间隙，避免机组启动升温过程中榫根与轮盘槽出现卡涩。叶顶部分做了加厚缘板结构，缘板与叶身过渡位置采用大圆角平滑过渡，一方面可以降低叶顶位置的应力集中系数，避免高频振动下出现疲劳裂纹，另一方面缘板与气缸内壁的气封齿配合，能减少叶顶间隙的工质泄漏，提升整级的通流效率。从建模逻辑来看，整个叶片的型线构建先通过多个截面的叶型坐标点拟合样条曲线，再通过放样生成叶身基础曲面，之后对叶身与叶根、叶顶缘板的交接位置做倒圆处理，所有过渡圆角的半径均根据应力仿真结果调整，避免出现直角突变带来的应力集中。叶身表面的型面精度控制在合理公差范围内，可直接对接后续的数控加工编程，

　　五轴铣削加工时可直接提取型面作为加工驱动面，减少二次建模的工作量。安装边界方面，该叶片的榫根与轮盘榫槽的配合面为基准面，装配时以榫根的承力面作为定位基准，叶身的径向高度、周向安装角均有明确的尺寸约束，整圈叶片装配后相邻叶片的叶型之间形成均匀的流道，不会出现流道突变引发的流动分离。实际运行过程中，叶片承受的载荷包含三个部分：一是高速旋转带来的离心拉应力，这部分载荷主要由叶根榫头承担，建模时榫根的截面尺寸经过强度核算，能满足额定转速1.2倍超速工况下的强度要求；二是高温工质冲击带来的弯曲应力，叶身的型线厚度沿弦向做渐变设计，进气边厚度略大于排气边，既保证进气边的抗冲击能力，又能减少排气边的尾迹损失；三是机组运行过程中的气流激振力，

　　叶身的固有频率经过调整，避开了机组额定转速下的激振频率区间，避免运行中出现共振失效。从结构细节来看，叶身表面没有多余的凸起结构，整体型面光滑连续，既可以减少工质流动的摩擦损失，也能降低积垢的概率，适配长期连续运行的工业场景。叶根位置的锁紧槽结构与轮盘上的锁紧件配合，可限制叶片在运行过程中的周向窜动，保证整圈叶片的装配位置稳定，不会因为转速波动出现移位。对于结构设计从业者来说，该模型的建模逻辑具备参考价值，从叶型截面的参数化控制到各部分结构的过渡处理，都遵循了透平叶片设计的通用规范，可作为同类叶片建模的参考模板，也可用于教学场景下的叶片结构认知、装配模拟等用途。在设备选型阶段，该叶片模型可直接导入虚拟装配环境，验证与轮盘、气缸等周边部件的装配干涉情况，提前排查安装边界的尺寸冲突，减少物理样机试制阶段的修改成本。
