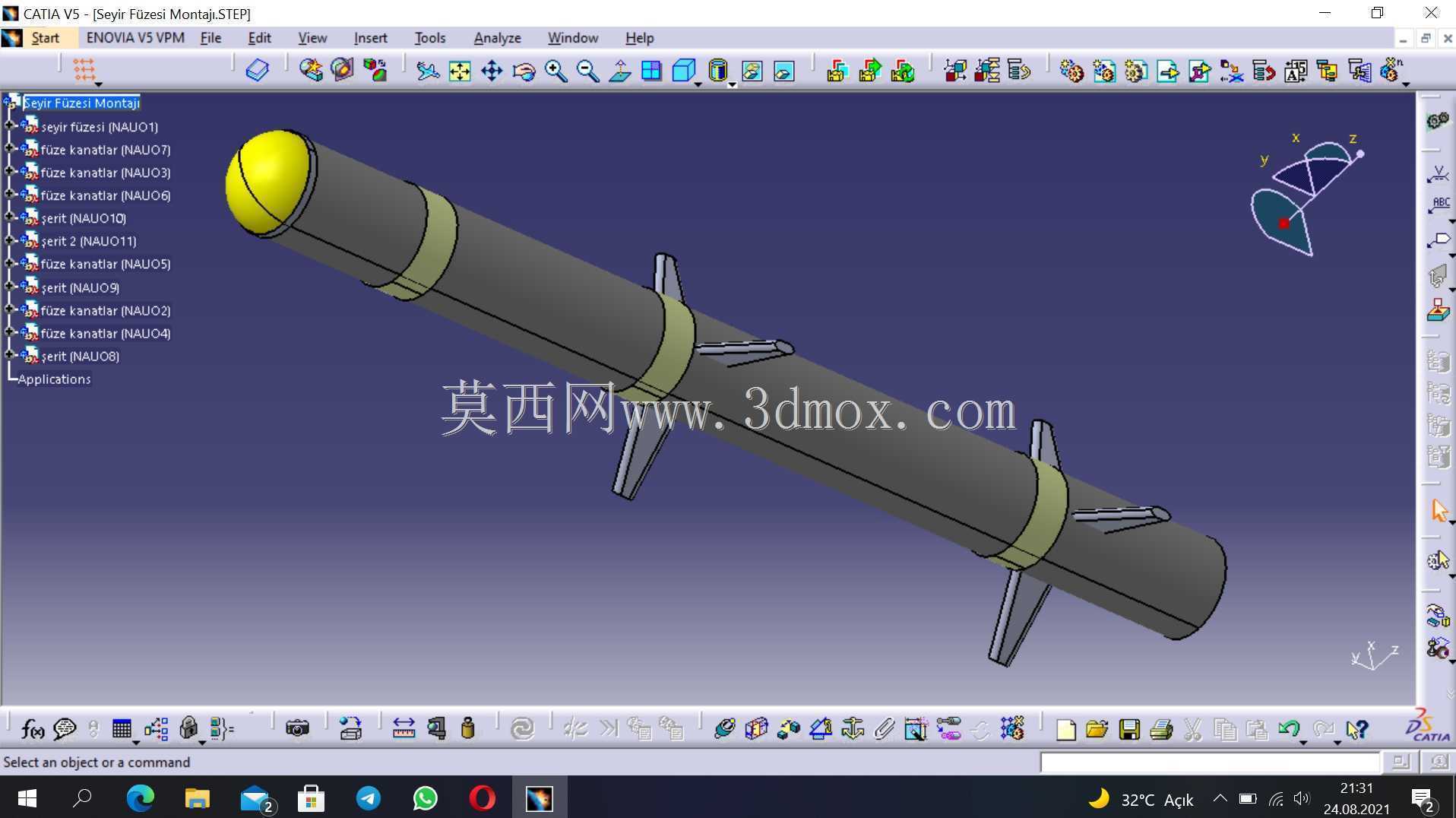

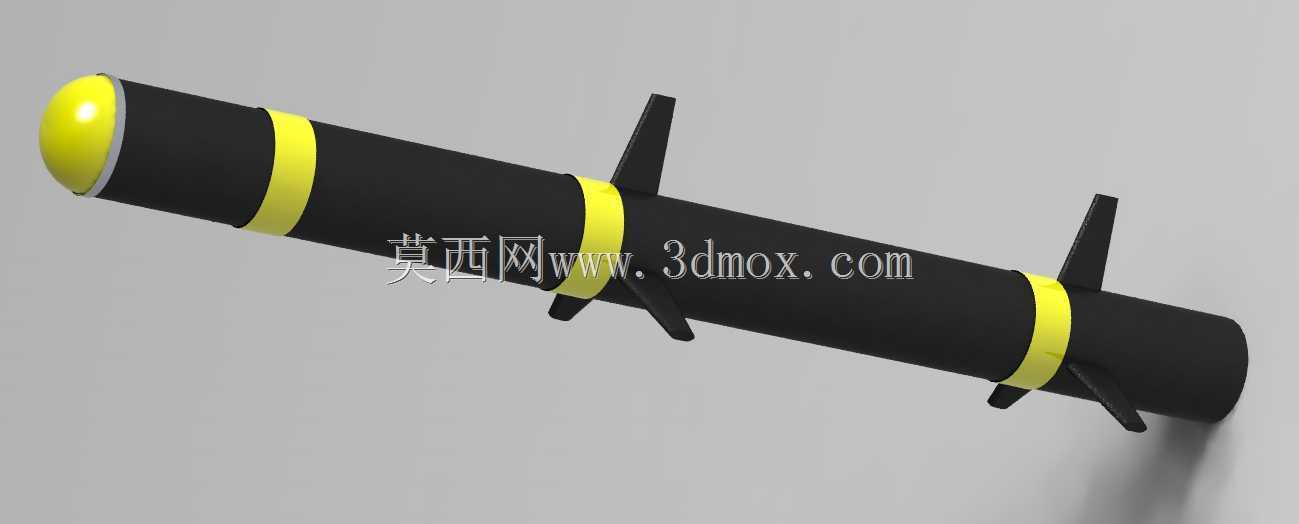

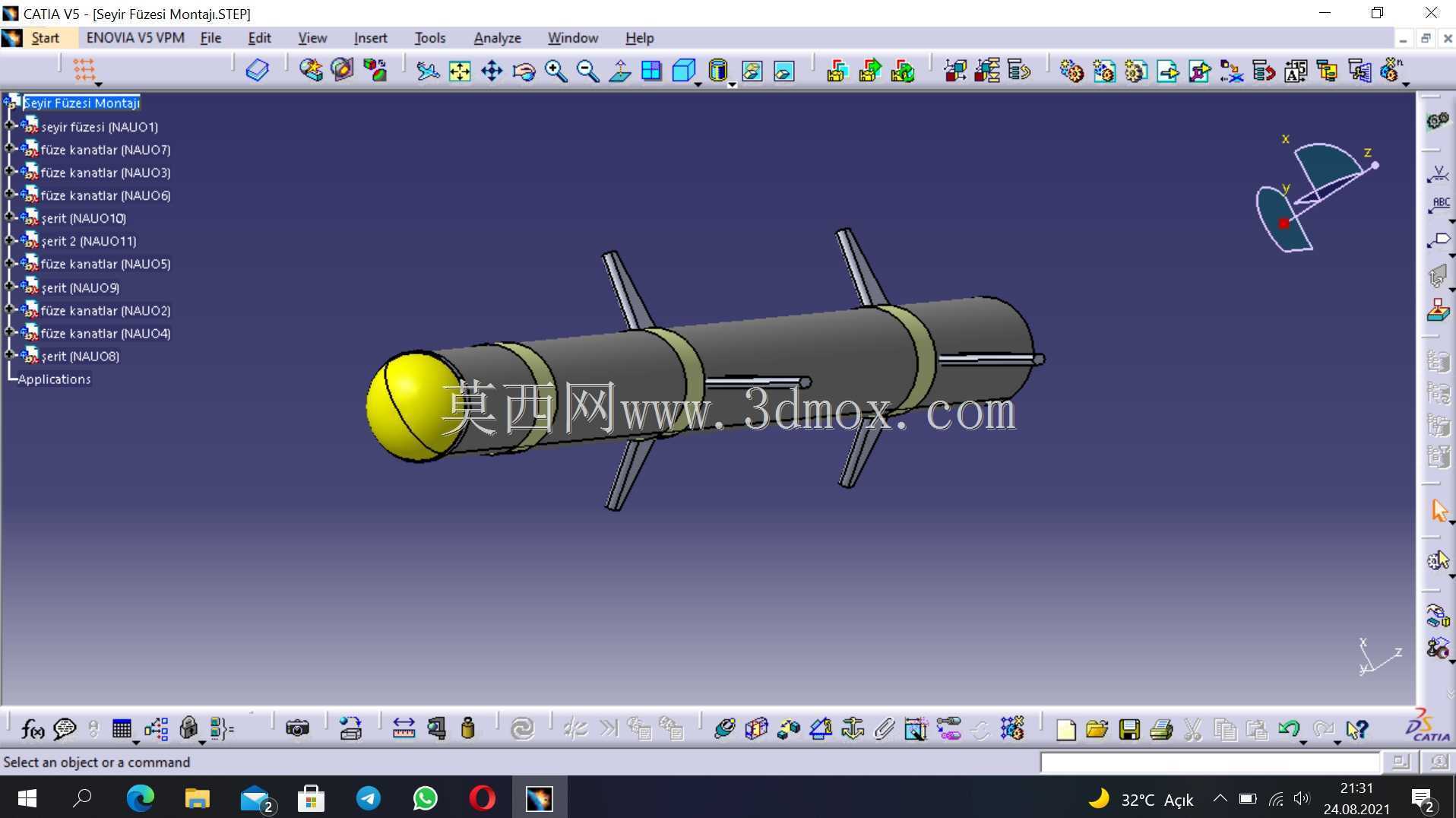

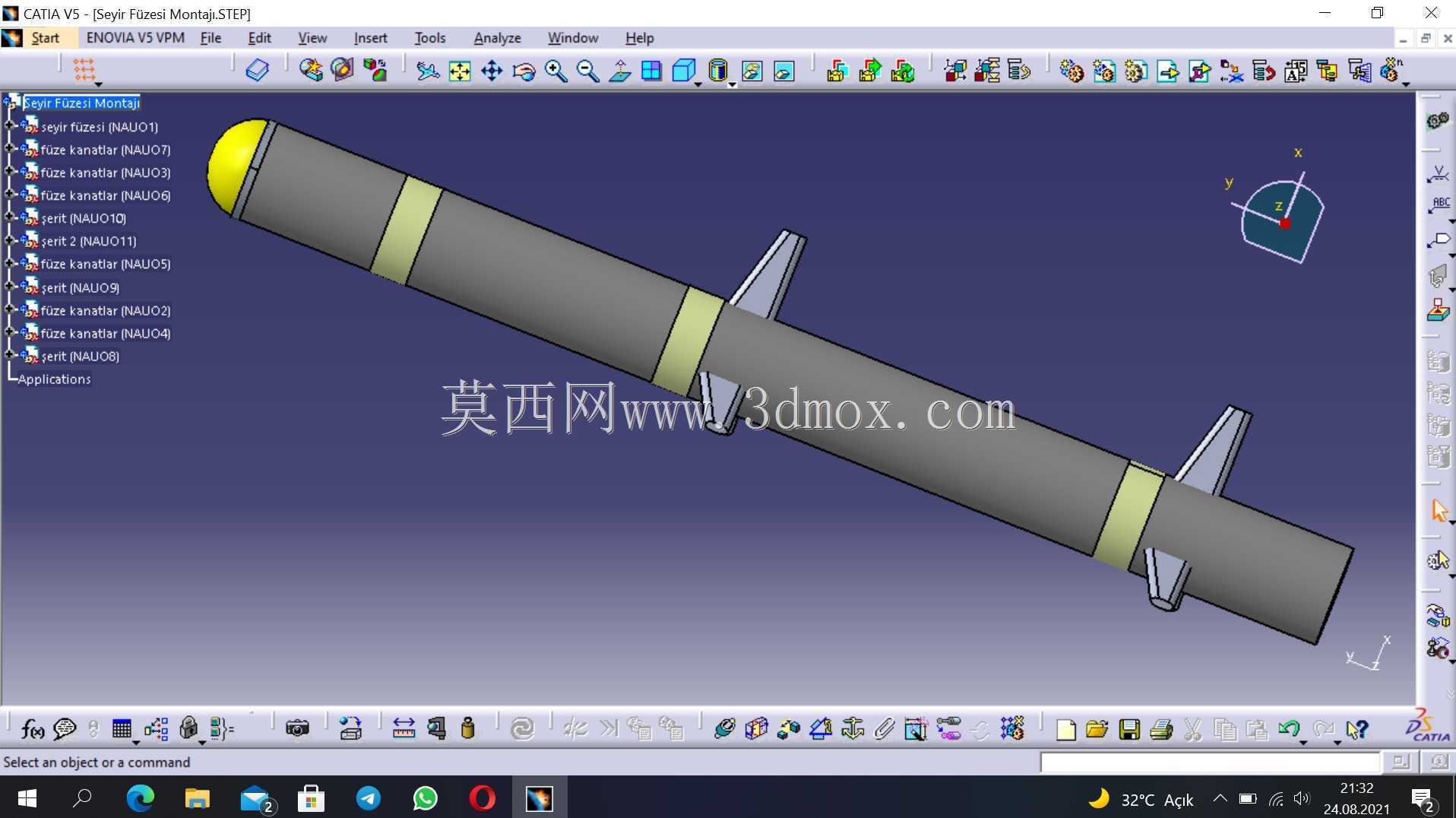

反舰飞航导弹弹体结构三维数模

　　该弹体结构模型对应亚音速飞航式反舰导弹的总体构型，整体采用圆柱段主弹身加X型尾翼的常规气动布局，头部为半球形整流罩结构，用于容纳雷达导引头组件，整流罩与主弹身衔接处做了圆滑过渡处理，避免高速飞行时产生局部气流分离。弹身主体为等直径圆柱段，沿轴向分布有三道环形凸起结构，分别对应导引头舱段连接框、战斗部舱段连接框、发动机舱段连接框的位置，环形凸起既作为舱段对接的定位基准，也可在弹体挂载时作为挂架的卡紧定位面，适配舰载倾斜发射架、机载挂架的不同装夹需求。尾段布置的四片梯形稳定翼呈90度周向均布，翼面采用对称翼型，翼根与弹身通过一体化连接座衔接，翼面后掠角度经过气动优化，能够在弹体巡航飞行时提供足够的航向与滚转稳定力矩，

　　同时降低翼面诱导阻力。从安装边界来看，弹体整体长径比控制在合理区间，弹身直径适配通用舰载发射筒的内径要求，尾翼展开后的最大外径小于发射筒内膛直径，可满足筒式冷发射的出筒间隙要求，弹体质心位置位于弹身轴向中点靠前位置，配合尾翼的稳定力矩，能够保证发射后初始段的飞行姿态稳定。在实际作战场景中，该型弹体主要承担水面舰艇反舰打击任务，也可适配岸基机动发射平台、机载发射平台，不同平台使用时仅需调整弹体挂载接口的连接结构，无需改动主弹身的气动外形。设计过程中，弹身各舱段采用模块化分段设计思路，导引头舱、战斗部舱、燃料舱、发动机舱、尾舱均为独立舱段，各舱段通过径向快卸螺栓连接，便于阵地快速检测与部件更换，舱段之间的密封结构采用径向密封圈设计，

　　能够满足海上高湿高盐雾环境下的长期存储要求。弹体头部整流罩采用透波材料适配结构，模型中预留了导引头天线的安装空间与走线通道，弹身内部的燃料舱段预留了燃料加注口与通气口的安装位置，尾段发动机舱预留了喷管安装定位面与舵机安装空间，尾翼与舵机的连接转轴位置做了同轴度公差约束，保证舵面偏转时的运动精度。从结构强度角度考虑，弹身圆柱段采用薄壁壳体加内部桁条加强的结构形式，在保证弹体整体刚度的前提下尽可能降低结构重量，环形连接框位置做了局部加厚处理，承受发射时的轴向过载与挂载时的集中载荷，尾翼与弹身的连接位置布置有加强筋，能够承受飞行过程中的气动载荷与大机动过载。该模型完整还原了弹体的外部气动外形与各舱段的接口位置，可用于气动仿真分析、

　　发射装置适配设计、教学演示等场景，建模过程中严格按照实际弹体的尺寸比例构建，各特征之间的位置关系与真实产品保持一致，未对关键气动特征做简化处理，能够直接导入仿真软件进行流场计算，也可作为总体设计阶段的方案参考模型，用于验证不同挂载方式下的干涉情况、发射过程中的弹筒间隙匹配情况。
