风洞试验六射手测试管路与充气垫片结构

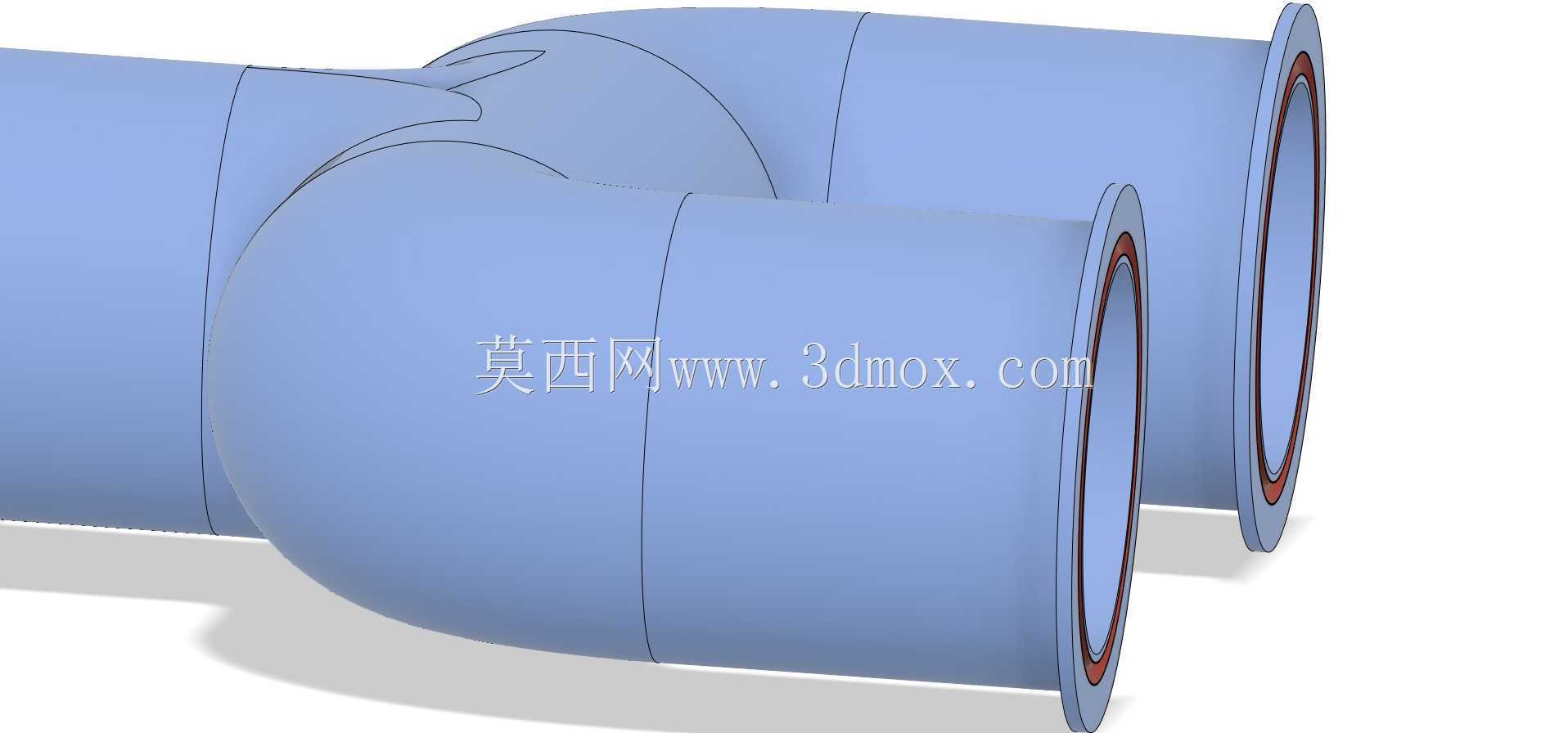

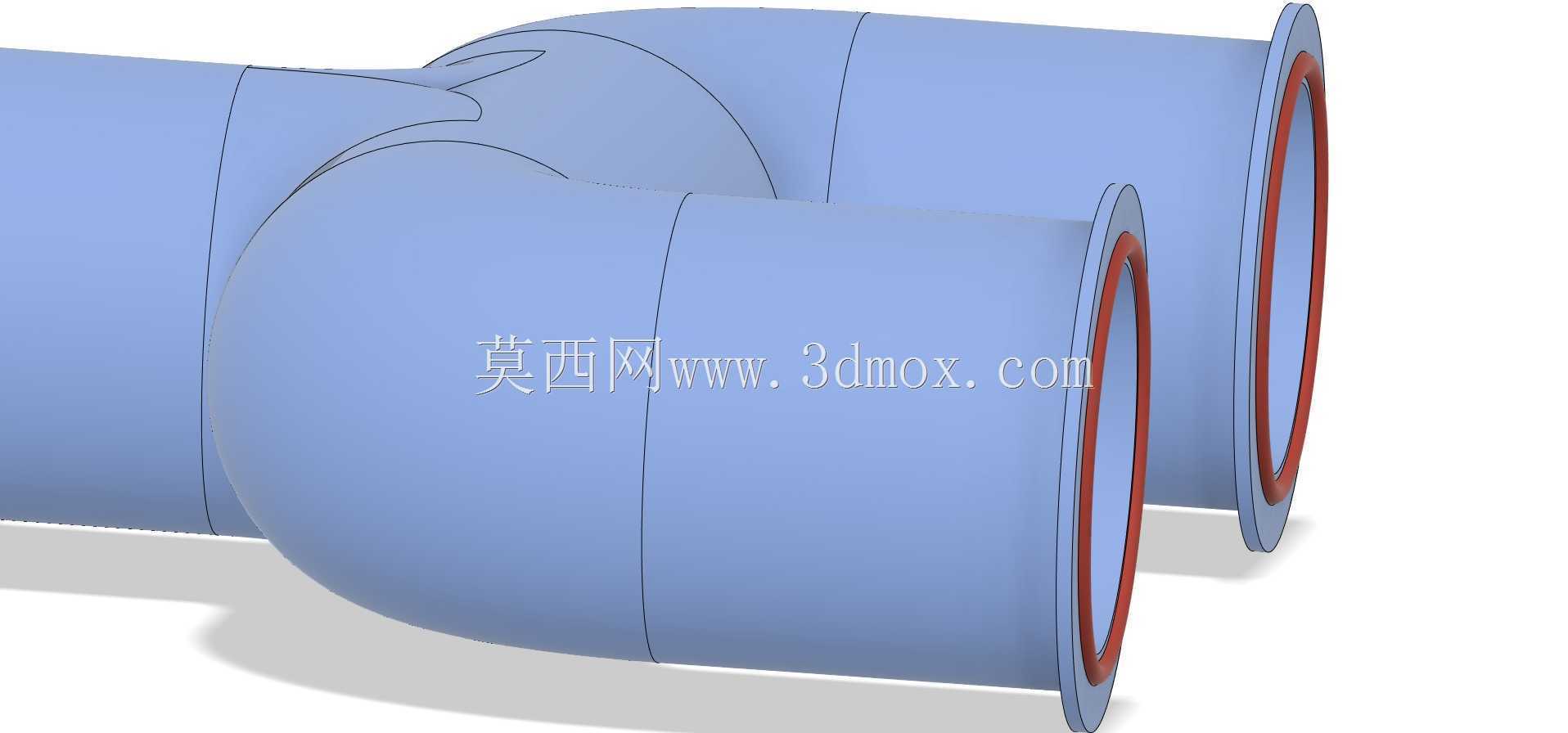

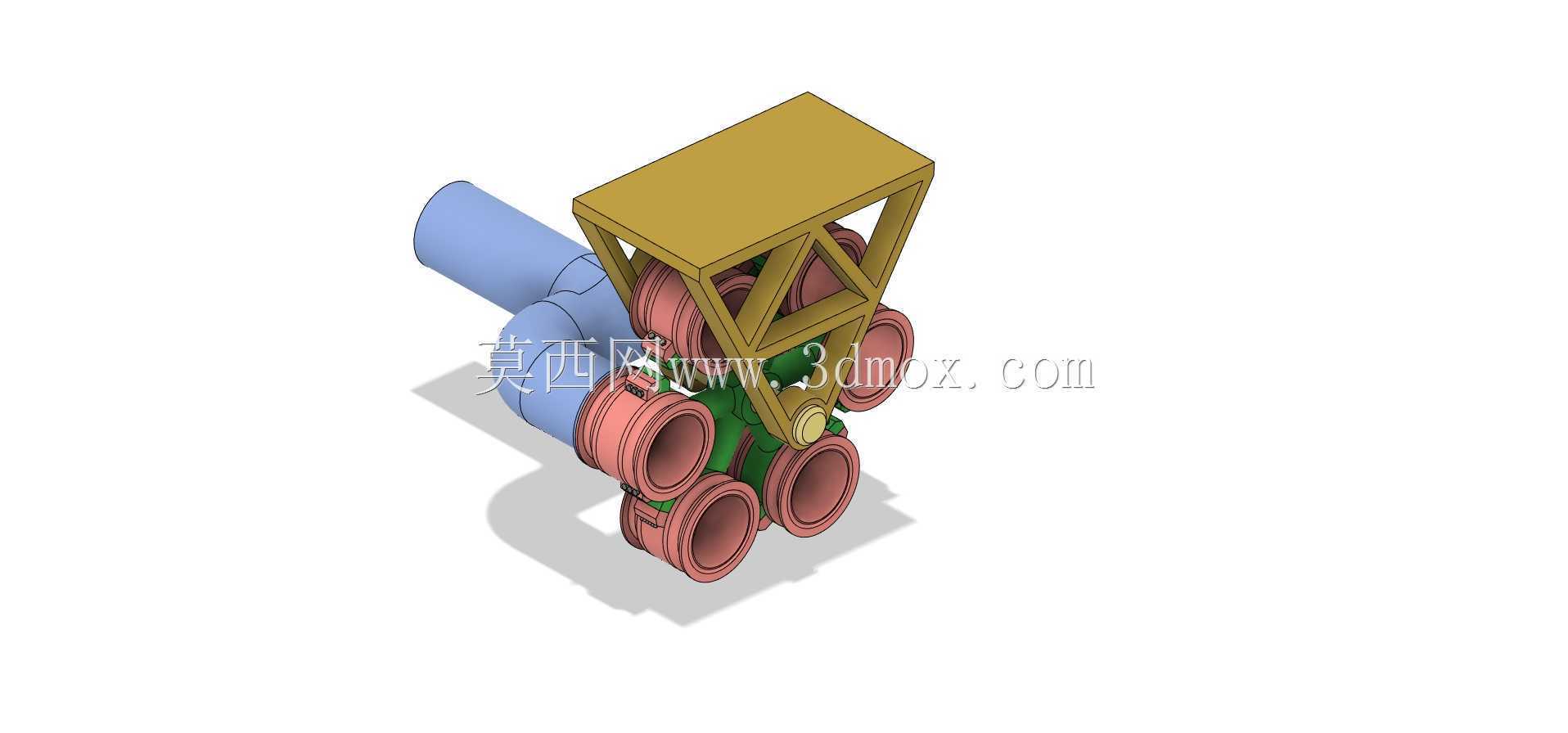

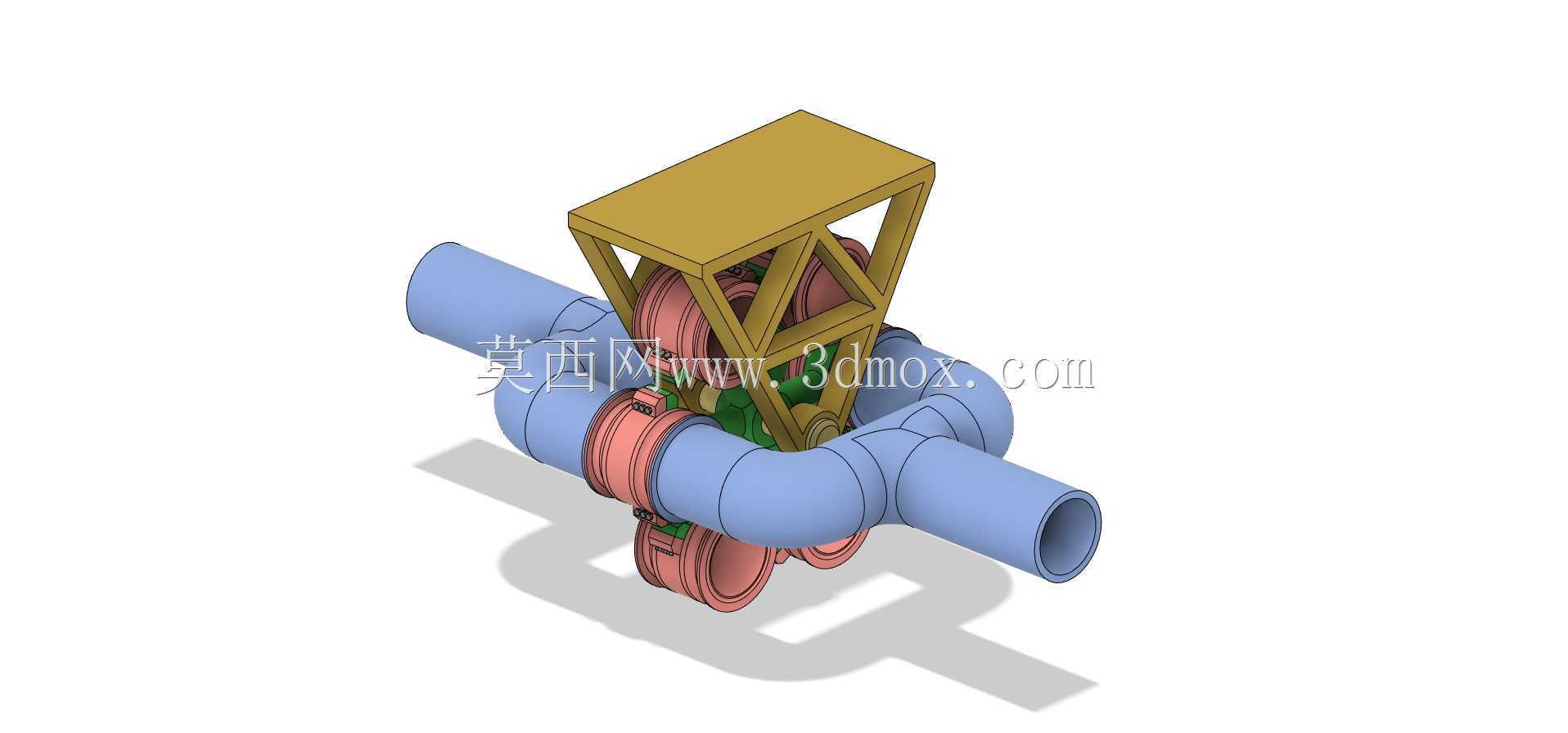

　　这套结构主要面向航空航天领域的风洞试验测试场景，核心作用是在风洞试验段内实现多测试工位的快速切换与密封衔接，解决传统单工位测试换装周期长、试验效率低的实际问题。从结构组成来看，整套装置包含主通气管路、多组测试接口、顶部安装支架以及配套充气密封垫片几个核心部分，其中主通气管路采用大口径薄壁圆管作为气流主通道，两段U形弯管的转向设计，能够在有限的风洞洞体截面内，将主气流拆分导向两个平行的测试支路，单次试验流程中可同时完成两组测试样件的气流参数采集，无需中途破拆试验段更换样件，能大幅压缩风洞试验的准备等待时间。顶部的桁架式安装支架采用方管焊接成型的框架结构，支架底部与管路组件通过抱箍结构刚性连接，顶部预留与风洞洞体天花板的安装孔位，

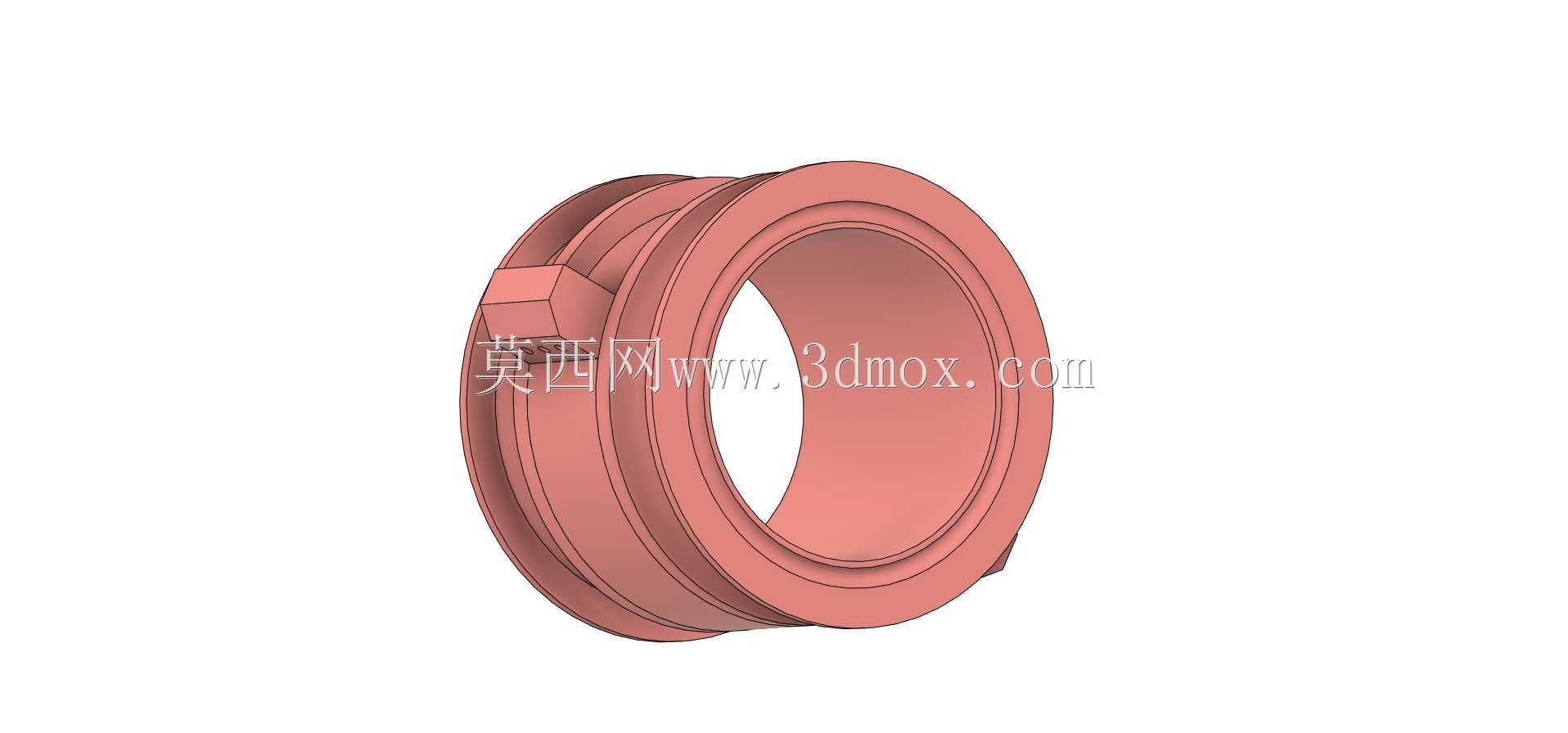

　　安装时可直接将整套测试管路整体吊装嵌入风洞试验段的上部安装位，支架的框架式设计既保证了整体结构刚度，避免高速气流冲刷下产生结构共振影响测试数据精度，又尽可能降低了支架自身对风洞流场的干扰，镂空的框架结构不会在测试段内产生多余的紊流。充气垫片组件布置在每一组测试接口的法兰连接位置，区别于传统的固定橡胶密封垫，充气垫片采用中空耐高低温橡胶材质，安装时仅需将垫片嵌入法兰密封槽，待接口对位完成后，向垫片内腔充入设定压力的压缩空气，垫片膨胀后即可完全填充法兰结合面的微观间隙，实现零泄漏密封，这种密封形式一方面降低了法兰对接的装配精度要求，测试段换装时无需反复调整法兰同轴度即可完成密封，另一方面在需要切换测试部件时，仅需排出垫片内的压缩空气，

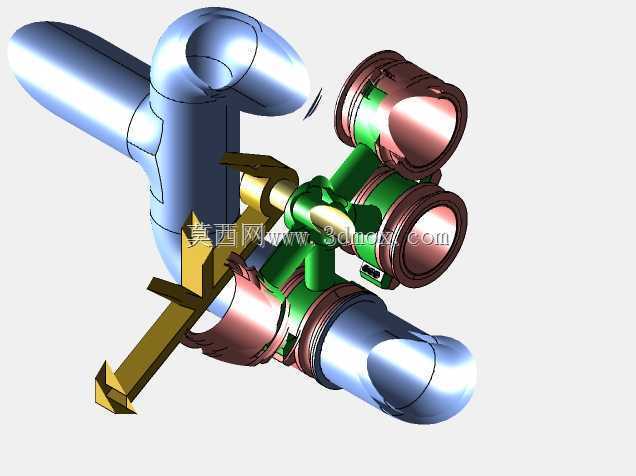

　　垫片收缩后即可快速分离法兰连接，无需撬动密封面造成法兰或密封件损伤。在安装边界设计上，整套结构的外轮廓尺寸完全匹配常规跨声速风洞试验段的内部截面尺寸，管路的进出口端采用标准法兰接口，可直接与风洞的稳定段、扩散段原有管路对接，无需对风洞本体结构做额外改造；顶部支架的安装孔位采用长圆孔设计，可适配不同洞体的安装螺栓间距，安装时可根据实际洞体的预埋螺栓位置微调整套装置的水平位置，保证管路轴线与风洞流场轴线完全重合。从实际使用逻辑来看，多组测试接口沿管路周向对称布置，也就是设计概念中提到的六射手布局，六个接口可同时预装不同的测试探头或试验样件，配合充气垫片的快速密封特性，试验过程中可通过外部阀门切换不同接口的气流通断，

　　在不破坏试验段流场环境、不停车的状态下完成多组测试项目的切换，避免了传统风洞试验每次更换测试件都需要泄压、开洞、换装、重新密封、建流场的冗长流程，尤其适合需要做多组对比试验的科研场景。结构设计过程中，管路的弯管段做了内壁流道优化，弯管的曲率半径经过流场仿真校核，尽可能降低气流转向过程中的压力损失与流场畸变，保证进入测试段的气流均匀性满足试验精度要求；支架与管路的连接位置做了减振处理，抱箍与管路外壁之间垫有橡胶减振垫，阻断管路振动向洞体结构的传递路径，避免振动传递影响风洞测试传感器的采集精度。充气垫片的充气接口统一引出到风洞洞体外部，操作人员在试验段外即可完成所有密封点位的充放气操作，无需进入狭窄的试验段内部作业，既提升了换装效率，也降低了试验准备阶段的作业安全风险。整套结构的所有外露部件均做了圆角钝化处理，不存在突兀的直角或凸起结构，避免高速气流作用下产生尖部涡流干扰测试流场，同时也能减少试验过程中部件表面的气动积尘。
