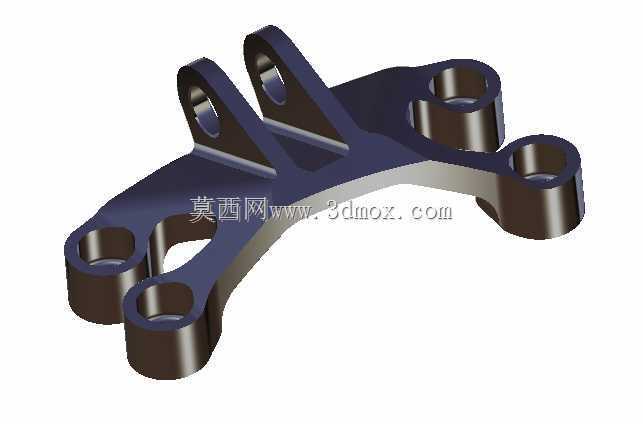

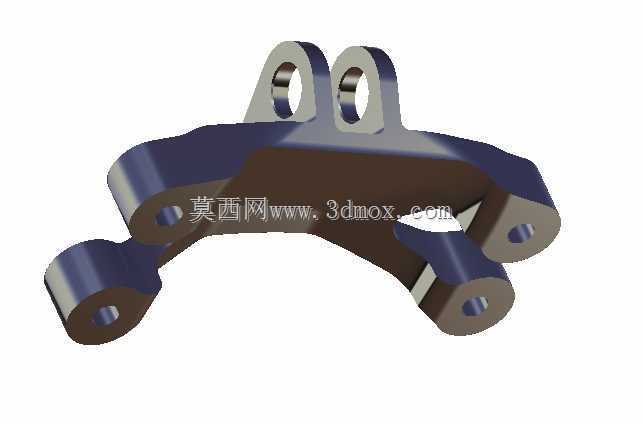

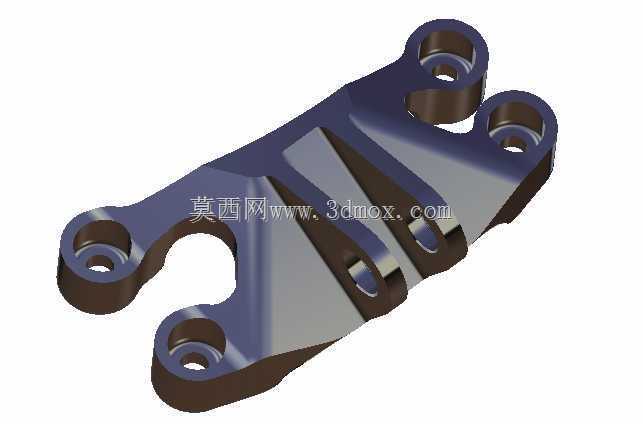

在电力输配、工业电气设备的总成装配环节,连接支架是承担部件定位、载荷传递的核心结构件,这类零件长期处于设备运行的振动、温度交变工况下,既要保证足够的连接刚性,避免配套部件出现位移松脱,又要尽可能控制自身重量,降低整体设备的载荷负担,本次设计的GE支架正是针对这类场景完成的结构优化方案。从实际安装边界来看,支架共设置四处带衬套的安装孔位,孔位的同轴度、端面平面度公差控制在IT7级区间,能够适配M10-M12规格的标准紧固件,安装时可直接通过螺栓将支架固定在设备基体的预设安装面上,不需要额外加工适配垫块,降低现场装配的工序复杂度。支架中部的两处凸起定位卡槽,是为配套电气组件的定位销预留的卡接位,卡槽的侧壁做了1.5°的拔模斜度,
既方便装配时的导向对位,也能在设备长期运行过程中限制配套组件的横向窜动,避免振动带来的连接失效。设计过程中没有采用传统等厚度板材铣削的方案,而是通过拓扑优化算法对非承载区域做了材料去除,在支架左侧非主承载区设置了异形减重孔,同时对支架的受力筋条做了变厚度处理,主载荷传递路径上的筋条厚度保留8mm,非受力区域的壁厚逐步过渡到4mm,在保证整体结构强度满足1.5倍额定载荷静力学测试要求的前提下,相比传统等强度设计的支架重量降低36%,有效减少了材料消耗,也降低了设备整体的自重负载。从结构受力的角度分析,支架的四个安装孔分别对应四个受力支点,当配套电气组件安装到位后,载荷会通过中部的卡槽传递到两侧的主支撑筋,再沿着筋条分散到四个安装孔位,
整个力流路径没有出现锐角转折,避免了应力集中带来的疲劳断裂风险,所有的棱边位置都做了R2-R3的圆角过渡,既可以减少加工过程中的应力残留,也能避免装配时尖锐棱边划伤操作人员或配套线缆。支架的安装面整体做了平面度处理,安装后与基体的贴合面间隙不超过0.05mm,不需要额外加装调整垫片就能保证安装精度,孔位内预留的衬套安装位可以根据实际工况选配铜衬套或者橡胶减震衬套,当设备运行振动较大时,更换橡胶减震衬套就能有效过滤振动传递,提升配套电气组件的运行稳定性,不需要重新设计支架整体结构,具备较强的工况适配能力。在实际应用场景中,这类支架不仅可以用于电力变压器周边的电气组件固定,也可以适配工业控制柜、风力发电变流柜内的同规格部件安装,
只要安装孔位的中心距匹配,就可以直接替换传统的厚重型铸铁支架,在户外设备应用时,支架的表面可以根据需求做镀锌或者喷塑处理,提升耐候防腐性能,结构本身的流线型外形也不容易积留雨水、灰尘,降低长期户外使用的腐蚀风险。设计过程中同步验证了支架的模态特性,其一阶固有频率高于设备运行时的激振频率区间,不会在设备运行过程中产生共振问题,避免长期共振带来的紧固件松动、结构疲劳开裂等故障。支架的整体外形轮廓没有超出安装边界的突出结构,所有的安装操作都可以从正面完成,不需要在设备背面预留操作空间,能够适配紧凑安装空间下的装配需求,对于内部空间紧张的电气设备来说,这种紧凑化的结构设计能够有效提升设备内部的空间利用率,给布线、其他组件安装预留更多余量。
