多轮组越障式探险漫游探测车结构

　　这款多轮组越障式移动平台，主要面向复杂非结构化地形的探测作业场景，可搭载各类传感探测模块完成野外环境探查、狭小空间巡检、灾害现场勘测等任务，区别于常规轮式移动设备，其行走机构采用单侧三列错层排布的齿形轮设计，每侧三个行走轮沿竖直方向错落布置，轮缘带凸起啮合齿结构，在攀爬凸起障碍、跨越沟壑时，多轮可依次接触障碍面形成连续支撑，避免单轮越障时的卡滞、打滑问题，相比履带式结构，该轮组方案维护成本更低，转向时的摩擦阻力更小，适合在碎石、浅沟、台阶类复杂地形长时间行进。

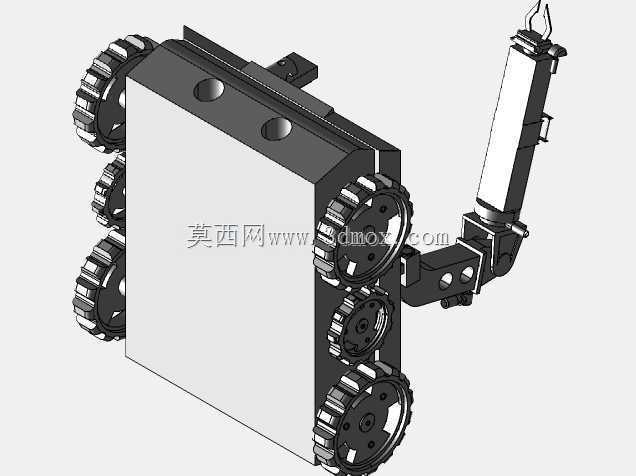

　　从结构布局来看，主体承载舱采用方正箱型结构设计，舱体侧壁预留两处圆形安装沉孔，可用于固定内部搭载的控制模块、供电单元或是外置探测组件，舱体与轮组支架采用一体化连接设计，轮组支架沿舱体侧部竖直延伸，为三列行走轮提供稳定的安装基准，每一组行走轮都通过独立的转轴与支架连接，轮体与支架之间预留足够的转动间隙，避免轮体转动时与舱体、支架产生运动干涉。舱体侧部延伸出的铰接式挂载臂，采用多段铰接结构，臂体末端可根据作业需求更换不同的执行末端，比如探测探头、采样夹具、照明模块等，铰接位置预留锁紧结构，可调整挂载臂的伸展角度，满足不同探测高度、探测角度的作业需求。

　　设计过程中优先考虑了地形适配性与结构可靠性，轮组的排布间距经过反复校核，当设备攀爬高度不超过单轮半径两倍的垂直障碍时，最下方轮组先接触障碍立面，随着设备行进，中部、上部轮组依次搭上障碍顶面，整个越障过程中至少有两个轮组保持与地面或障碍面的接触，保证设备行进的稳定性，不会出现倾翻风险。舱体的重心位置经过优化，整体重心落在前后轮组的支撑多边形中心区域，即使在侧倾坡面行进时，也能保证足够的稳定裕度。挂载臂与舱体的连接位置设置在舱体侧部偏上区域，避免挂载设备时与轮组运动产生干涉，同时臂体的转动范围覆盖舱体侧前方120度区域，可满足前方大范围的探测作业需求。

　　从安装边界来看，整体结构的宽度控制在常规巡检通道的通行尺寸范围内，可顺利通过宽度不小于设备本体宽度1.2倍的狭窄通道，高度方向上，轮组最高点与舱体顶面齐平，挂载臂折叠状态下不会超出舱体的外轮廓边界，方便设备的收纳与转运。轮体采用硬质耐磨材质设计，齿形结构的凸起高度经过优化，既保证在松软、光滑地面有足够的抓地力，又不会因为齿高过大导致在平整路面行进时产生过大的颠簸。舱体的安装平面预留了通用的安装孔位，可兼容不同规格的搭载设备，不需要额外做转接结构即可完成功能模块的快速拆装。

　　在实际作业场景中，这类移动平台可替代人工进入存在安全风险的区域完成探查作业，比如地质勘探中的狭窄岩洞探查、工业场景中的管道外侧巡检、灾害救援中的废墟间隙探测等，其结构简单可靠，没有复杂的传动链路，后期维护时仅需要对轮组转轴做定期润滑即可，相比复杂的多自由度行走机器人，该结构的故障率更低，适合在无后勤保障的野外环境长时间作业。设计时也充分考虑了模块化替换需求，单个轮组出现损坏时，可直接拆卸转轴完成轮体更换，不需要拆解整个行走支架，大幅降低了现场维护的难度与时间成本。
