航天用可折叠星遮轻质展开结构设计

　　在系外行星直接观测的航天任务场景中，恒星光度与行星光度的巨大差值是核心观测障碍，传统遮光方案多依赖固定尺寸遮光板，受运载火箭整流罩包络限制，无法同时满足收纳体积小、展开尺度大的工程需求，这款可折叠星遮结构正是针对这一工程痛点开发的空间观测配套装置。该结构的核心功能是在空间望远镜观测系外行星时，在望远镜与目标恒星之间形成足够尺度的遮光屏障，遮挡恒星的强直射光线，避免恒星光晕掩盖行星的弱反射光，为系外行星的大气光谱分析、宜居性判定提供无杂光的观测视场。从设计思路层面，结构采用超轻刚性碳复合管作为主承力骨架，配套柔性遮光膜面与张紧电缆组合的构型，打破了传统空间可展开结构要么依赖充气结构刚度不足、要么采用全刚性段折叠比过低的局限。

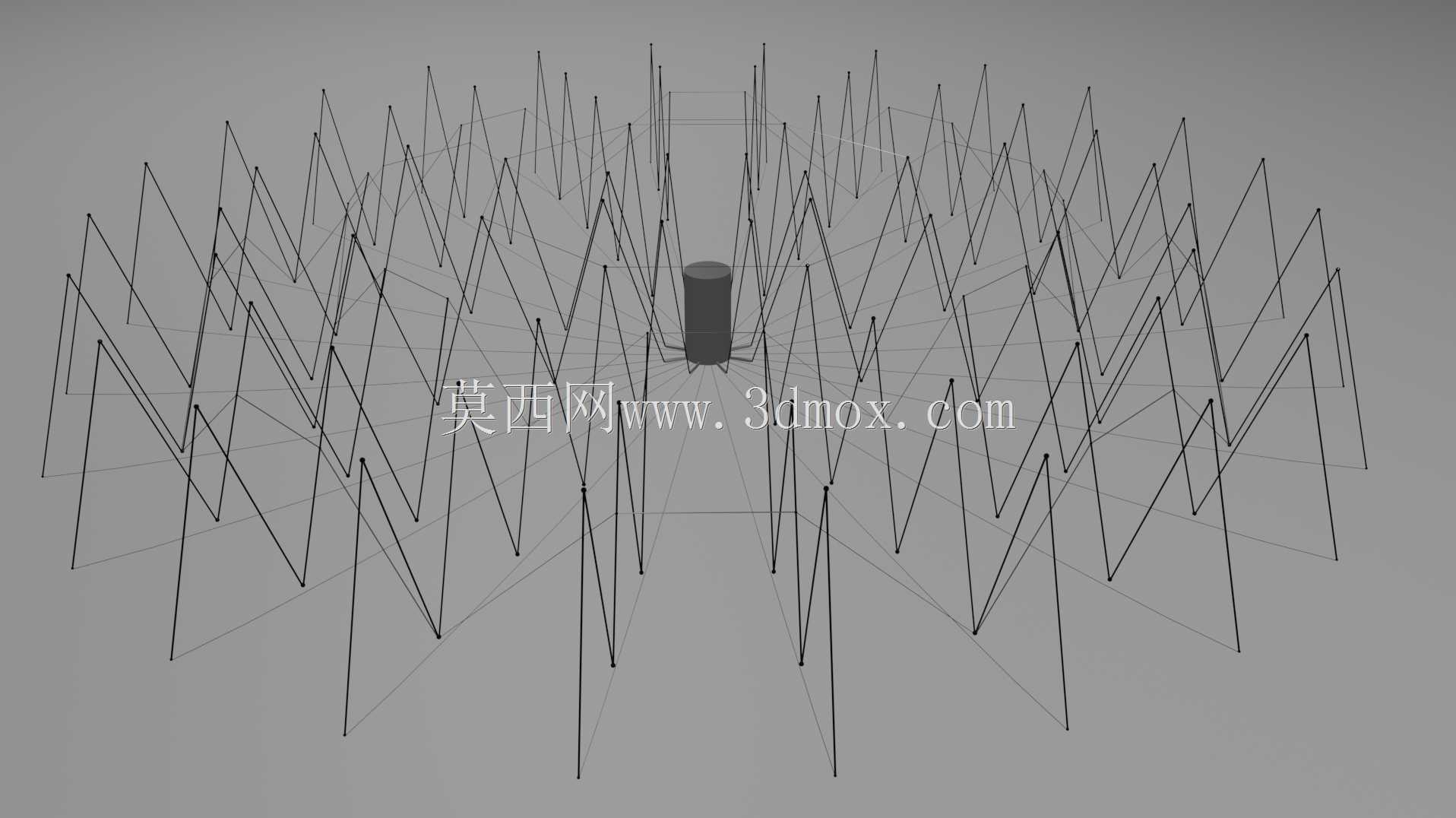

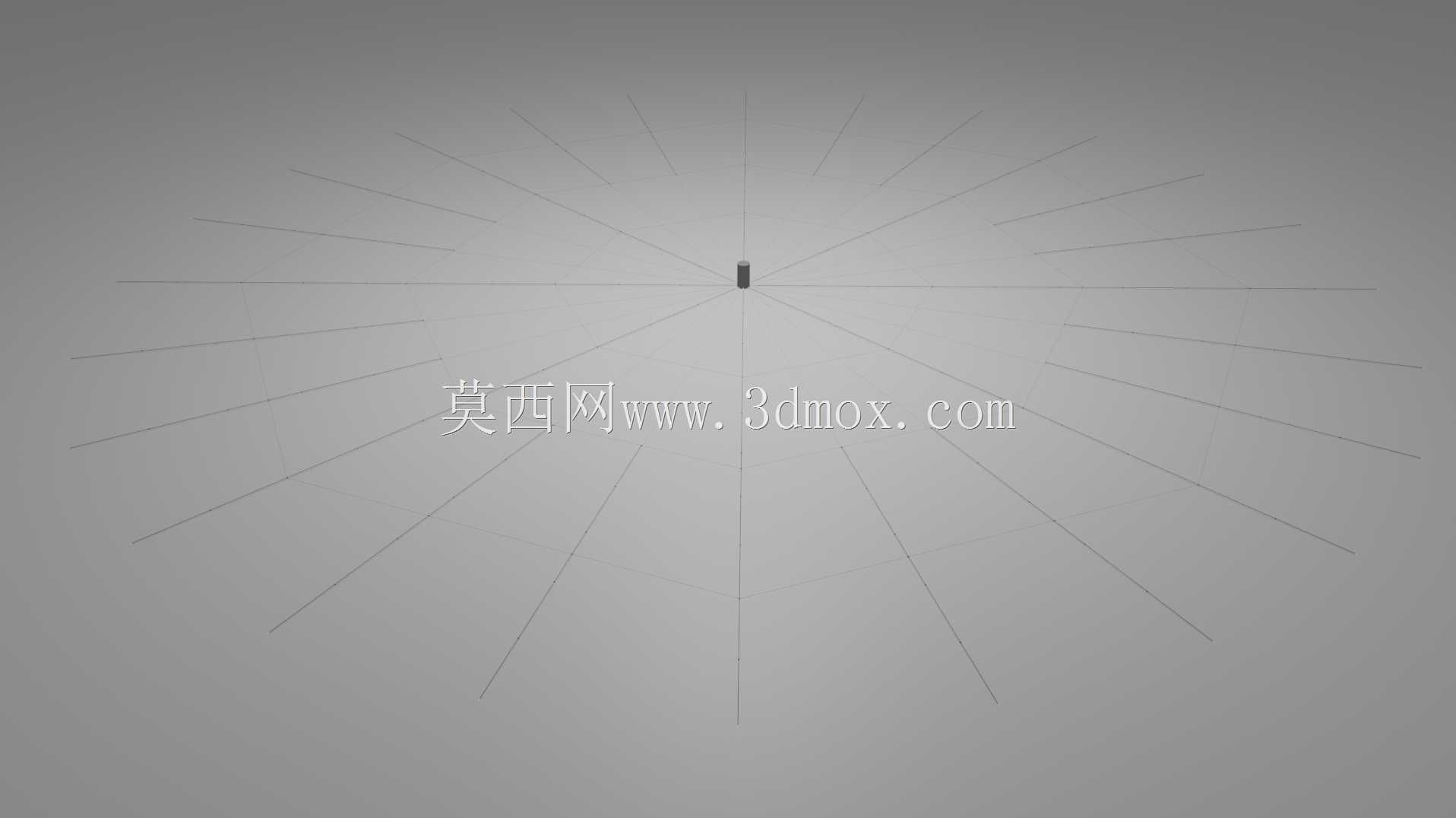

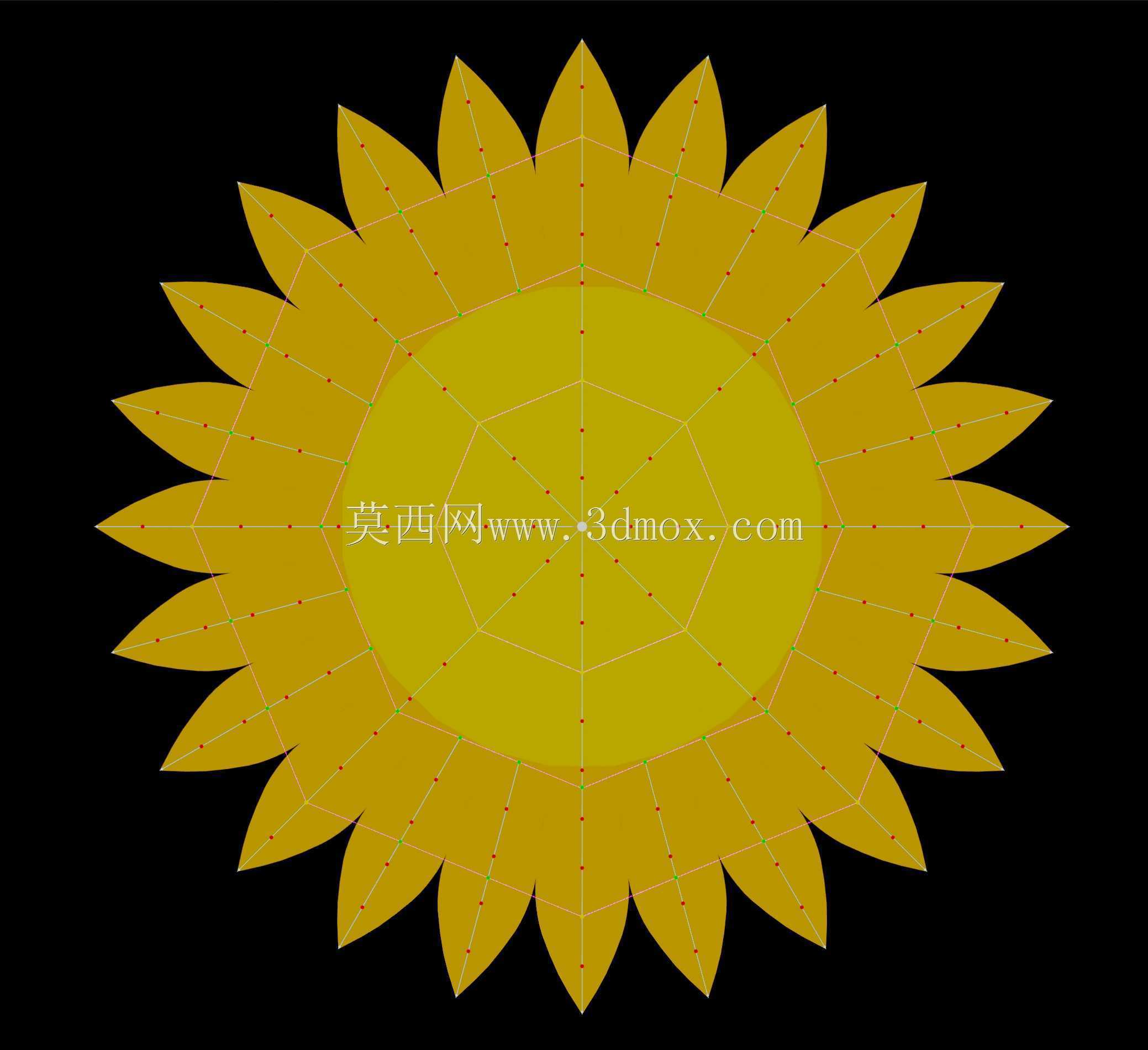

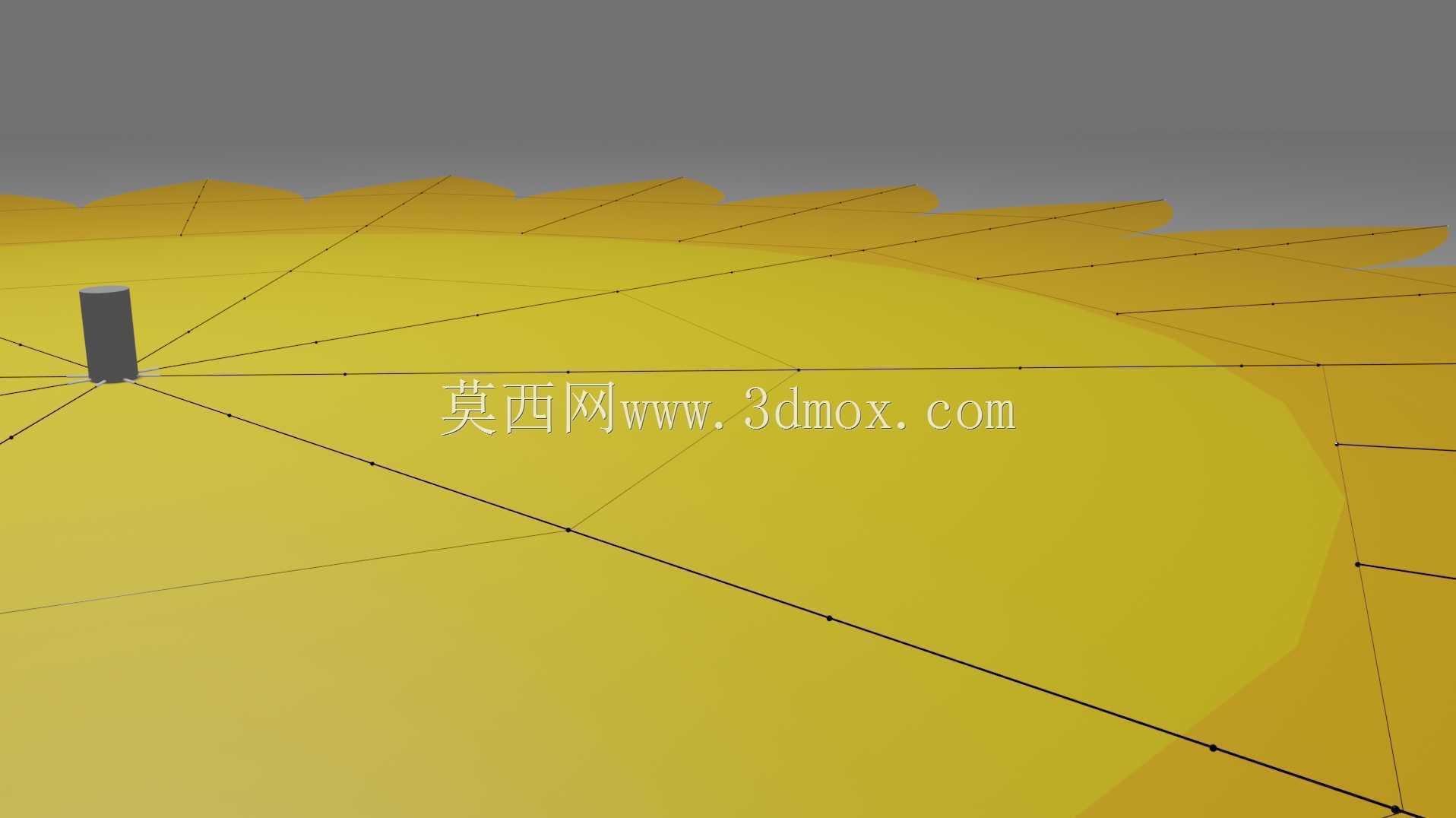

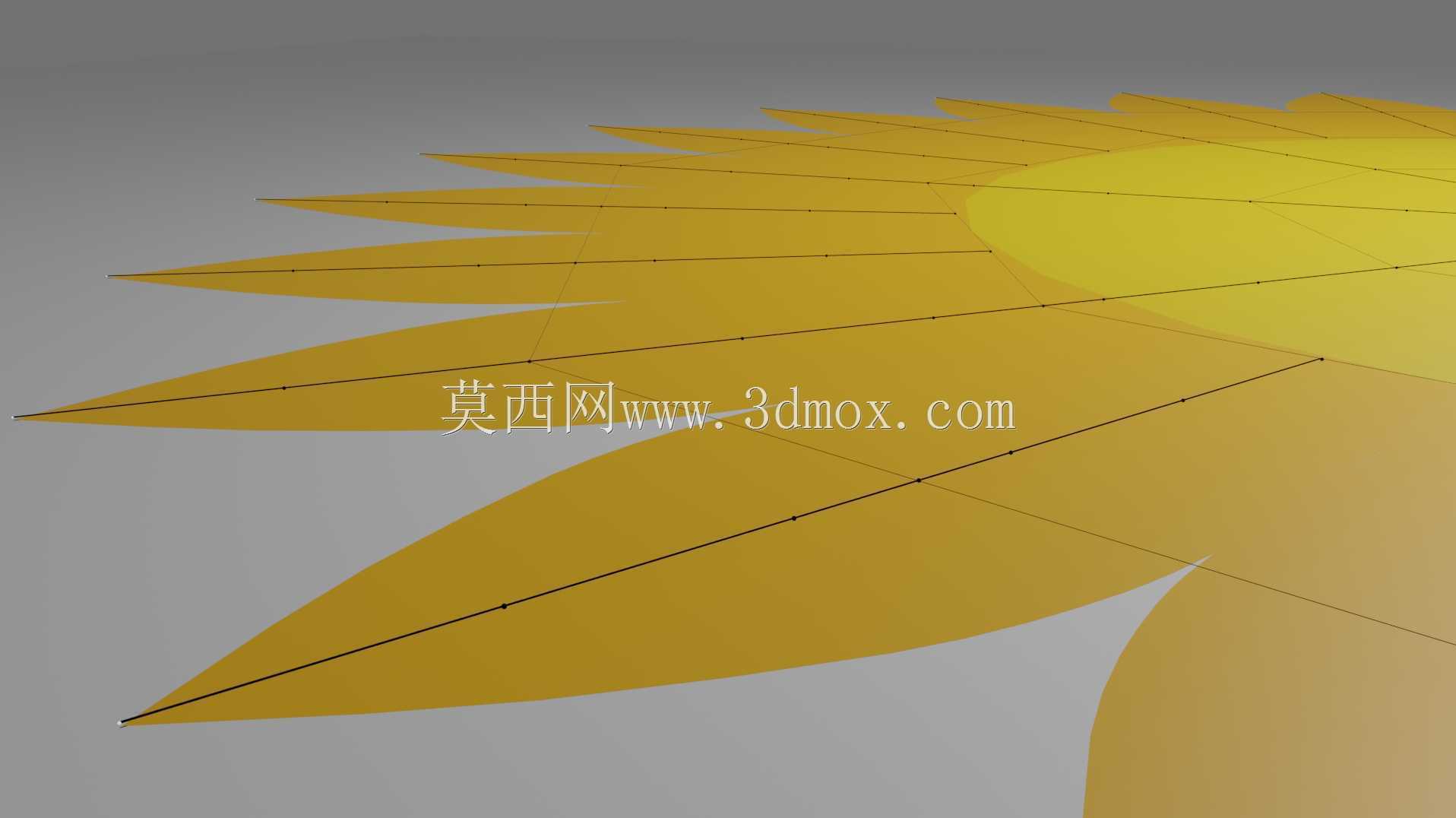

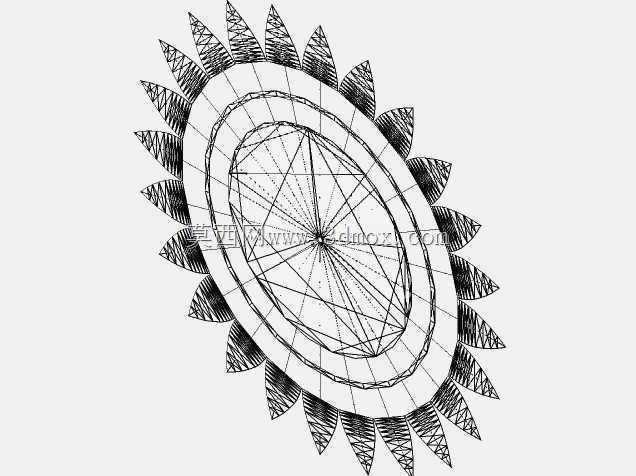

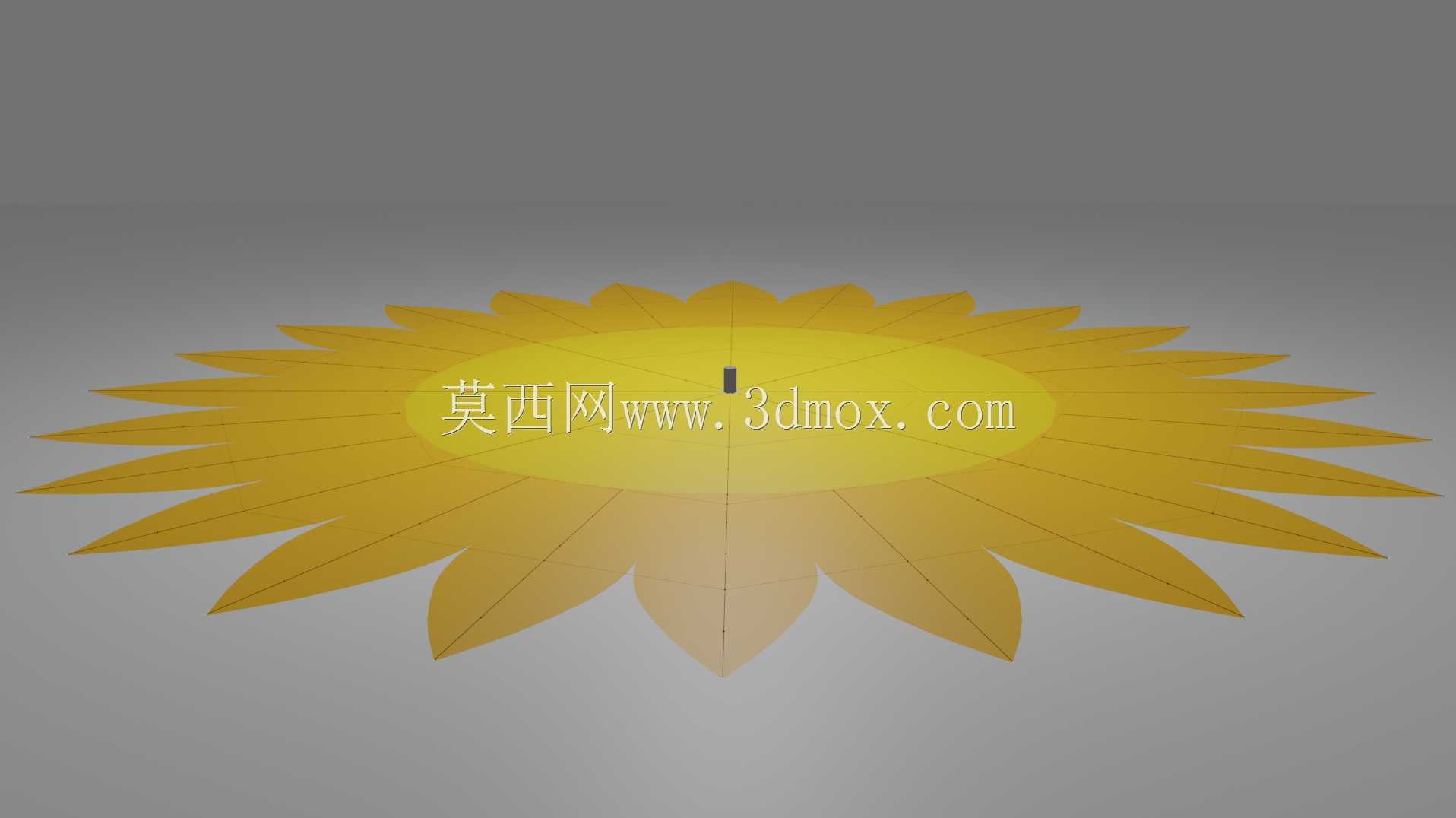

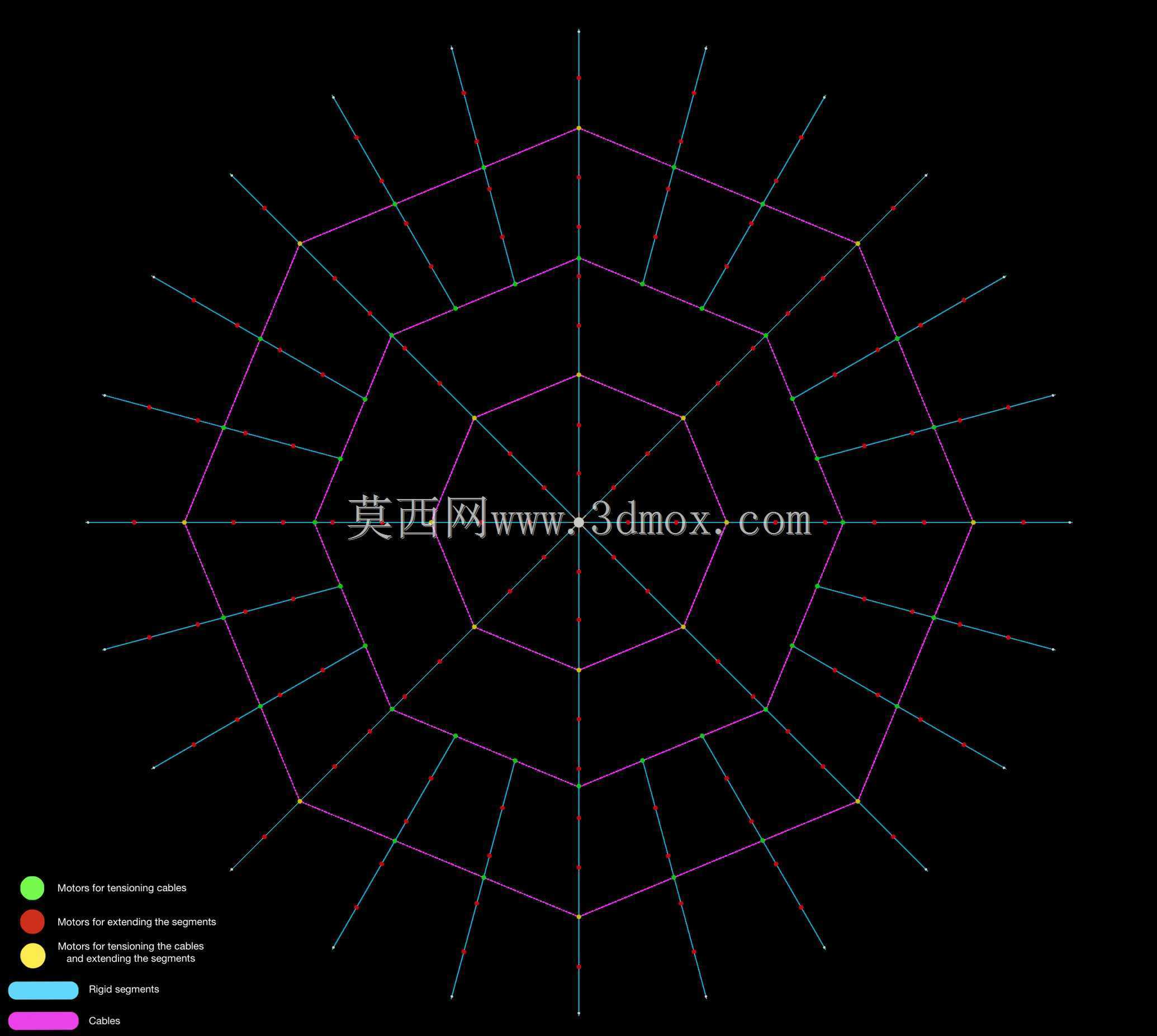

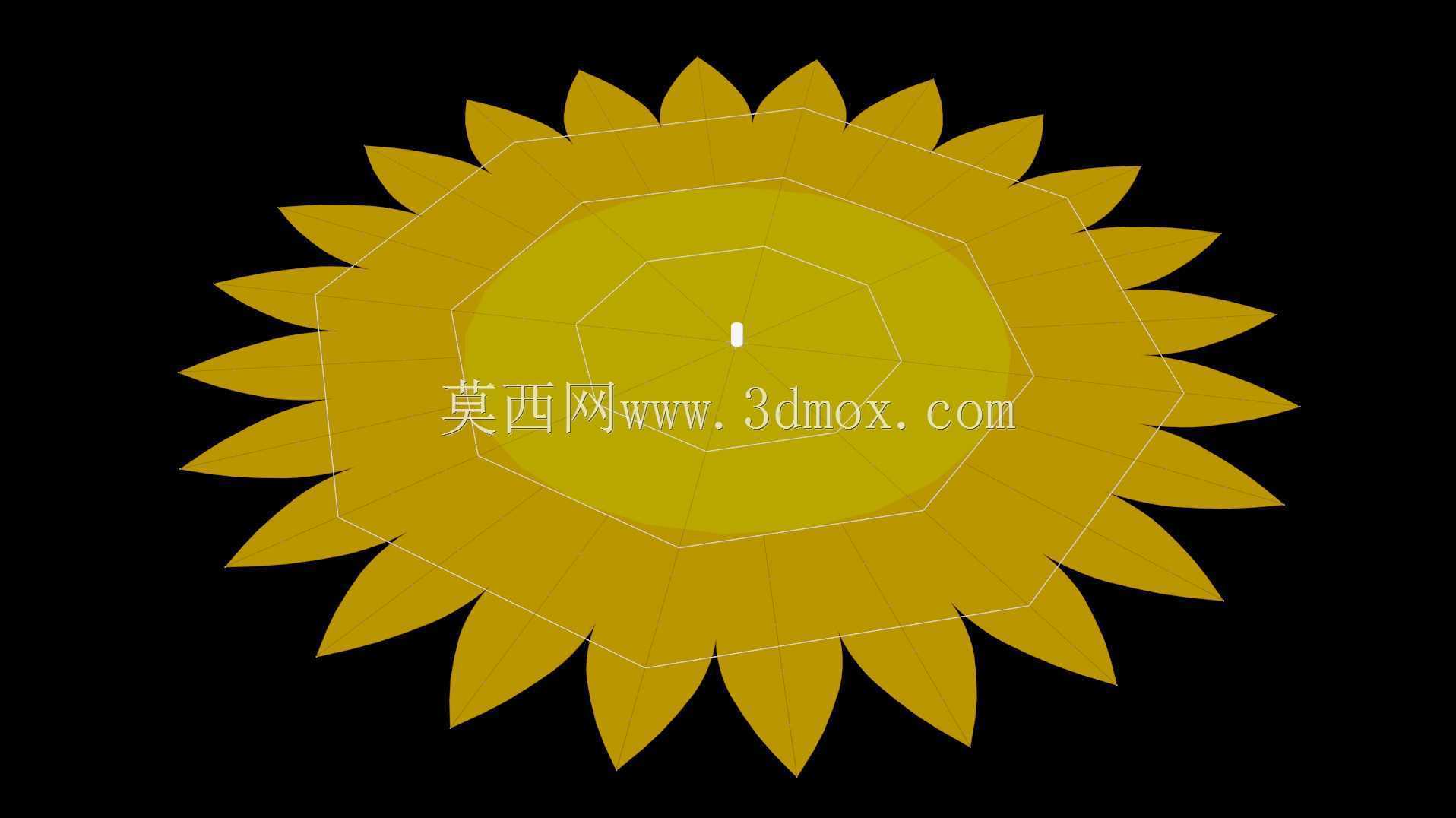

　　结构共设置24个径向承力段，其中16个段未设置额外的刚性连接构件直接与航天器核心安装接口对接，这一设计大幅降低了结构整体重量，同时通过碳复合管的高比刚度特性，保证展开状态下整体结构的形面精度，避免遮光膜面出现褶皱导致漏光。结构的折叠状态下可完全收拢至紧凑构型，适配主流中型运载火箭的整流罩内部安装边界，展开后整体直径可达100米，足够覆盖大口径空间望远镜的遮光需求，展开过程采用分步张紧控制逻辑，先通过电缆牵引将各碳管段逐段展开到位，再张紧膜面形成平整的花瓣形遮光轮廓，花瓣形的外轮廓设计是经过光学仿真优化的结果，可通过边缘的衍射抑制设计，进一步降低恒星光线在遮光板边缘的衍射杂光，提升观测信噪比。在结构刚度匹配上，

　　碳复合管的铺层设计经过多轮迭代，在满足展开状态下承受空间微流星撞击、热交变载荷下形变量控制在光学允许阈值内的前提下，尽可能降低管壁厚度，配套的张紧电缆采用高模量低蠕变的芳纶材质，保证长期在轨状态下膜面张力保持稳定，不会因材料蠕变出现膜面松弛。安装接口端采用标准化的星载设备连接法兰，可适配不同型号的空间观测平台，对接面的公差设计满足航天设备的安装精度要求，不需要额外的调整机构即可完成与平台的装配对接。结构的热设计层面，碳复合管与膜面材料均采用低膨胀系数的航天级材质，在轨道阴阳面交替带来的±150℃交变温度环境下，各段的热变形量差值控制在毫米级，不会因热胀冷缩导致结构卡滞或膜面撕裂。不同于地面使用的遮光装置，

　　该结构在设计时充分考虑了空间微重力环境下的展开动力学特性，各铰接点的阻尼参数经过仿真校准，展开过程中不会出现过大的冲击载荷，避免对搭载的航天器平台姿态造成干扰，同时铰接点采用无润滑的固体摩擦副设计，避免真空环境下润滑材料挥发污染光学器件。在结构的收纳状态下，各花瓣段沿中心枢纽层叠排布，层间设置柔性隔垫避免膜面在发射段振动环境下出现磨损，整体收纳后的径向尺寸控制在运载允许的包络范围内，不需要额外设计外置的收纳舱段，可直接集成在航天器平台的外部挂载点上。
