电力变压器用蜂窝式钛合金承载构件

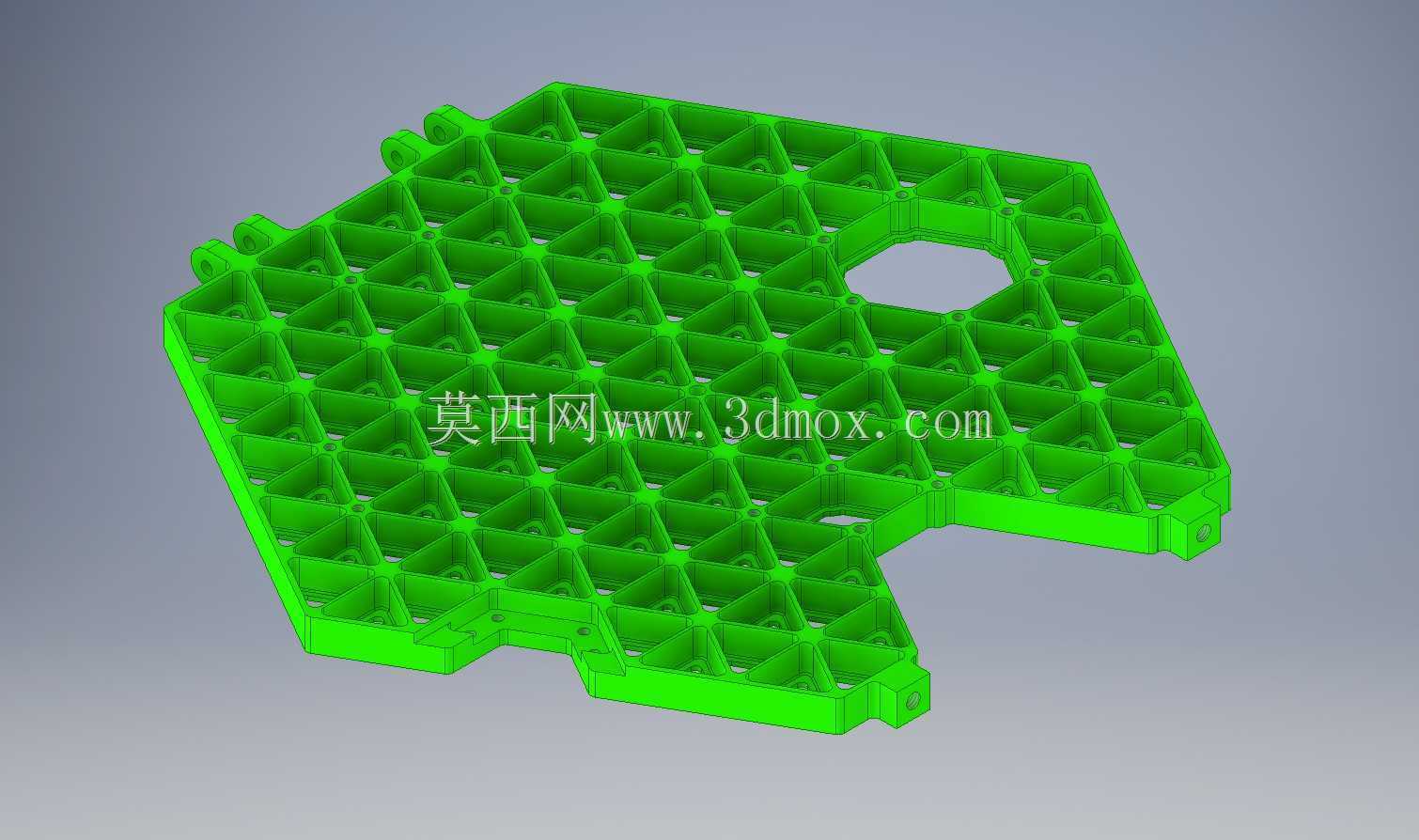

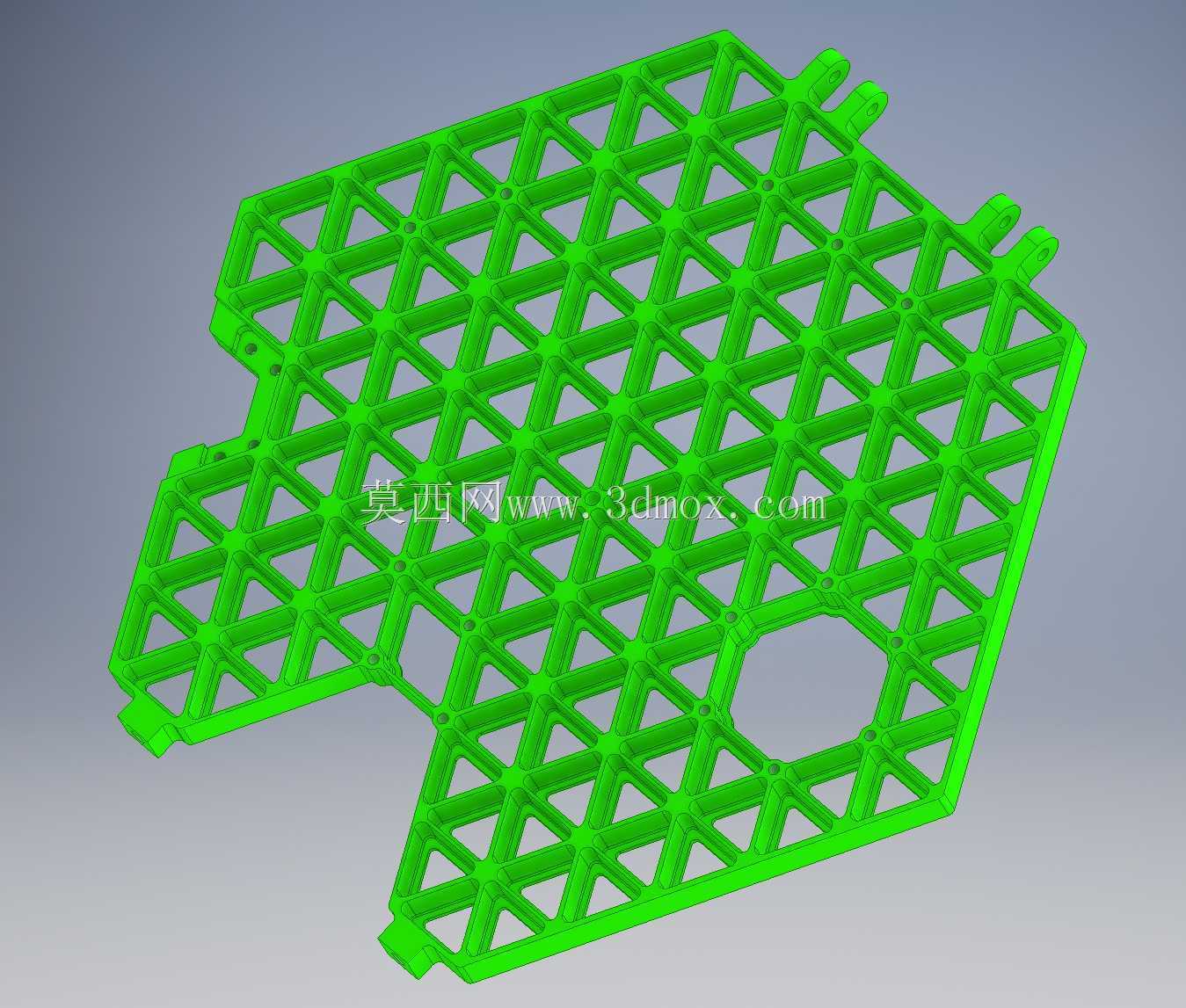

　　在电力输配系统的变压器设备内部，这类带规整蜂窝镂空结构的钛合金构件，主要承担内部元器件的承载与定位功能，区别于传统钢制安装板，钛材质的选用首先适配了变压器内部长期存在的电磁环境、温变循环以及绝缘防护需求，不会因长期电磁感应产生额外涡流损耗，也能在-40℃到120℃的常规运行温变区间内保持结构尺寸稳定，不会因热胀冷缩挤压内部绕组或绝缘件。从结构设计逻辑来看，整体采用等壁厚蜂窝格构形式，单个蜂窝格室为正三角形排布的加强筋结构，筋条厚度均匀控制在2mm左右，这种设计首先是在保证整体结构刚度的前提下最大化降低构件自重，相比同尺寸实心安装板减重幅度可达65%以上，同时蜂窝结构的镂空区域可以为变压器内部的绝缘油流动提供通畅的流道，

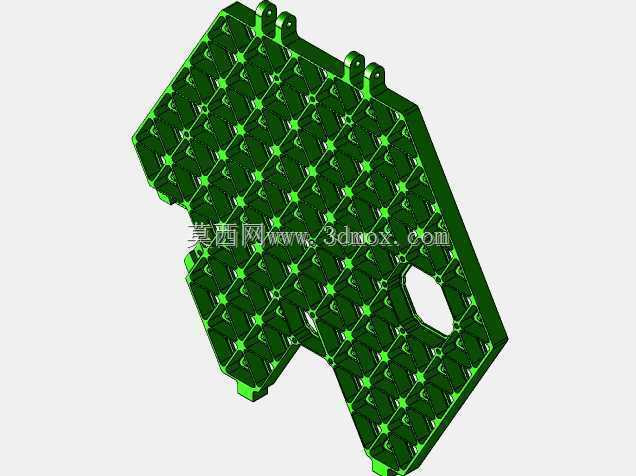

　　避免实心结构阻碍油体循环导致局部积热，影响设备整体散热效率。构件的外轮廓并非规则矩形，而是根据变压器内部腔体的安装边界做了异形适配，边缘预留的多个带孔凸台是安装定位点，凸台处做了局部加厚处理，厚度达到6mm，用来承受螺栓锁紧时的压应力，避免长期运行中螺栓松动导致构件移位；构件上预留的两个异形通孔，分别对应内部引线的穿越路径以及温度传感器的安装位，孔边都做了R2的圆角过渡，避免尖角处产生电场集中引发放电风险。实际选型适配时，需要注意构件的整体安装边界尺寸，其最长对角线尺寸适配315kVA到630kVA区间油浸式变压器的内部腔体安装位，安装凸台的孔位间距与现有变压器内部夹件的预装孔位完全匹配，不需要额外对夹件进行打孔改造，

　　可直接替换原有钢制安装板。从结构受力角度验证，蜂窝筋条的排布方向顺着构件主要受力方向设置，即从安装凸台指向中心承载区域，当构件承载的元器件重量达到15kg时，最大变形量可控制在0.1mm以内，完全满足变压器内部元器件的安装精度要求，不会因构件变形导致元器件接线端子受力断裂。另外这种镂空蜂窝结构还有一个实际应用优势，就是在变压器发生内部故障产生压力冲击时，镂空结构不会像实心板那样承受全部冲击压力，可让压力波顺利穿过格室传递到泄压阀位置，避免构件被冲击变形挤压绕组造成二次故障。设计过程中需要特别注意筋条交接处的圆角处理，所有筋条交叉位置都做了R1的内圆角，避免注塑或者粉末冶金成型时产生应力集中，同时也减少尖角处的绝缘材料堆积，保证绝缘层涂覆时的厚度均匀性。构件边缘的翻边高度控制在8mm，翻边与蜂窝筋条连为一体，进一步提升整体抗扭刚度，在设备运输过程中承受颠簸振动时，不会出现构件共振开裂的问题。
