可重构双试验段风洞输送测试装置

　　在流体力学试验与航空航天、工业气动性能测试场景中，风洞试验段作为核心测试区域，其换型效率、测试兼容性一直是制约试验产能的关键因素。传统风洞试验段多为固定结构，更换测试工况或被测件时，需要停机进行整体段体拆装、管路对接、密封校验，单次换型往往需要数小时甚至数天的停机时间，不仅挤占有效试验时长，反复拆装也容易带来段体对接精度偏差、密封失效等隐患，尤其在需要多工况对比、批量样件测试的场景下，固定试验段的适配短板尤为突出。这套可重构双试验段结构，正是针对现有风洞测试环节的换型痛点设计，核心思路是将试验段拆分为外部固定段与内部可更换测试模块两部分，外部段永久对接风洞洞体的流道接口、动力线缆与数据采集线路，不需要随测试工况变动反复拆装，

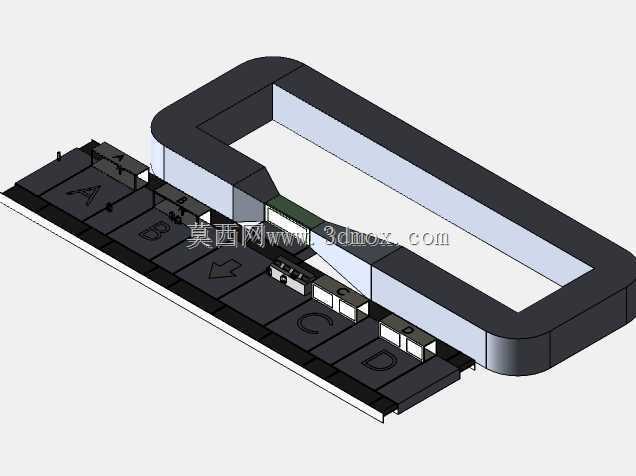

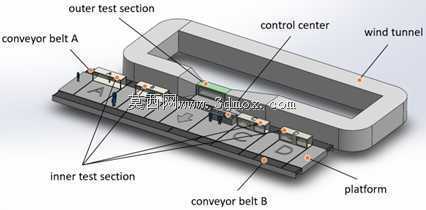

　　所有需要根据测试需求调整的流道构型、测试工装、传感器布置都集成在内部模块上，换型时仅需转运内部模块即可完成工况切换，大幅降低拆装工作量与对接误差风险。从结构布局来看，整套装置采用环形回流的双工位输送逻辑，配套两条并行的带式输送线，一条负责将待测试的内部模块从工件准备区输送至风洞外部段的对接位置，完成定位锁紧、接口对接后即可启动测试；另一条负责将完成测试的内部模块从风洞对接位置送回工件准备区，进行被测件拆卸、传感器校准、模块构型调整等作业，两个输送流程可并行开展，不需要等前一个测试完全收尾再准备下一个模块，能将风洞的非测试停机时间压缩到传统固定试验段的15%以内。在安装边界设计上，外部固定段的端面接口采用统一的标准化法兰定位结构，

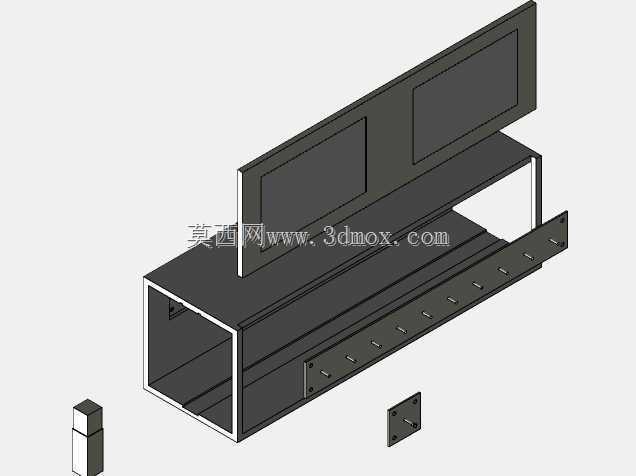

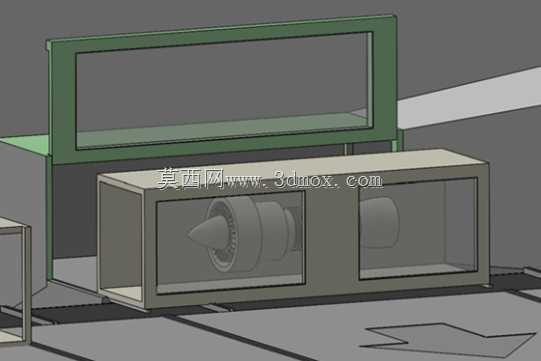

　　所有可更换内部模块的外形尺寸、对接端面公差、线缆与气路接口位置完全统一，不需要针对不同模块调整外部段的安装基础，外部段底部预留的安装地脚孔位按照常规工业风洞的混凝土基础载荷标准设计，可直接适配现有多数回流式风洞的洞体安装空间，不需要对原有风洞的土建基础、洞体主结构做大规模改造，降低现有试验场地的升级改造成本。内部模块的框架采用轻量化的铝合金型材拼接结构，在保证结构刚度满足流道压力载荷要求的前提下，尽可能降低模块自重，减少输送线的负载要求，同时模块底部设置统一的定位销孔与输送线托盘的定位销配合，保证输送到位后的重复定位精度控制在0.1mm以内，避免对接错位带来的流道漏气、数据采集接口接触不良等问题。功能设计上，外部段除了承担流道对接的作用，还集成了内部模块的供电、数据传输、密封压紧机构，当内部模块通过输送线到达对接位置后，外部段的压紧机构会自动将模块端面与密封胶条压紧，同时自动对接供电与数据接口，不需要人工进行接线、拧螺栓等操作，整个换型对接过程可全自动完成。内部模块可根据不同的测试需求灵活配置，比如开展气动外形测试时可换装光滑流道壁面与模型安装支架，开展换热性能测试时可换装带温度、压力传感器阵列的壁面结构，开展工业部件通风性能测试时可换装对应尺寸的工件装夹工装，所有内部模块的安装接口完全通用，不需要调整外部段的任何结构即可快速切换。在流道设计上，内部模块与外部段对接后，内壁面的阶差控制在0.05mm以内，

　　避免阶差带来的流场扰动影响测试精度，段体的拐角位置采用圆弧过渡结构，减少流道内的涡流损失，提升试验段内的流场均匀性。输送线的驱动采用伺服控制，可根据模块的重量调整输送速度，到位前自动减速，避免模块到位时产生冲击影响定位精度，输送线两侧设置导向挡边，防止模块在输送过程中出现偏斜。整套结构在设计时充分考虑了现有风洞的升级适配性，不需要改动原有风洞的动力系统、流道主结构，仅需在原有试验段位置替换安装这套双工位可重构结构，即可实现测试工况的快速切换，尤其适合需要频繁更换测试内容、多批次样件连续测试的风洞试验室使用，能有效提升风洞设备的利用率，降低试验人员的拆装作业强度，减少因人工拆装带来的设备故障与测试误差。
