带密集盲孔安装结构的电力配套壳体

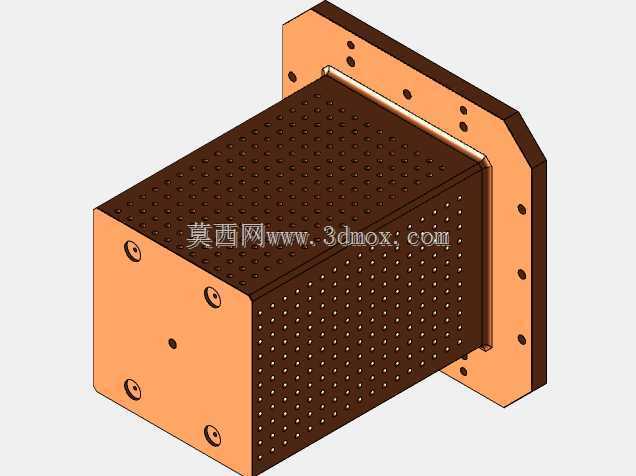

　　在电力输配、工业电气集成场景中，这类带安装法兰的多孔壳体常作为电力变压器配套的外部防护与安装承载构件，承担内部核心元件的防护、固定以及辅助散热的作用，适配户外台架、柜内集成等多种安装场景，能在多尘、有一定振动的工业环境下为内部电磁元件提供稳定的安装基准与物理防护。从结构设计逻辑来看，整体采用长方体主腔体搭配单侧外延安装法兰的布局，主腔体三个外露面均加工有规则阵列的盲孔，单面孔数达到187个，盲孔深度控制在1又1/8英寸，孔径统一为1/2英寸，这类密集盲孔并非贯通结构，既可以在不破坏腔体密封防护性能的前提下，增大壳体与外部空气的接触面积，提升被动散热效率，也能通过均匀分布的凹孔结构提升壳体板材的结构刚度，降低薄板结构在受力、

　　温度变化时产生的形变幅度，避免因壳体形变挤压内部绕组、铁芯等精密元件。安装法兰采用切角的矩形轮廓，法兰上预留有规则分布的贯通安装孔，安装时可通过螺栓穿过法兰孔将整个壳体固定在安装基面或者相邻设备的对接面上，切角设计能够避让安装位周边的突出结构，减少安装时的干涉问题，适配更多非标准安装位的尺寸要求。外形尺寸上主腔体截面为16英寸×16英寸的正方形，整体纵深长度为23.5英寸，这个尺寸规格刚好适配常规容量等级的电力变压器核心组件的安装空间，腔体内部预留的空间能够容纳绕组、绝缘骨架以及接线端子等元件，不会出现空间冗余过大导致设备整体体积浪费，也不会因空间不足造成元件装配挤压。在建模实现过程中，这类结构需要重点关注盲孔阵列的排布精度，

　　保证每个盲孔的深度、孔径一致，避免出现孔深过大钻穿腔体壁、或者孔位偏移导致阵列不齐影响外观与结构性能的问题，法兰上的安装孔需要保证位置度公差，确保现场安装时能够顺利对位穿入螺栓，不需要现场二次扩孔调整。实际应用中，这类壳体的板材通常会选用导热性能较好的金属材质，表面做绝缘防腐处理，密集盲孔的结构相比光滑外壁，散热面积能够提升40%以上，在自然对流散热的条件下，能够有效降低内部元件的工作温升，延长变压器的整体使用寿命，同时均匀分布的盲孔也能在一定程度上吸收设备运行时产生的振动噪音，降低设备运行的噪声水平。法兰与主腔体的连接位置采用圆角过渡设计，避免应力集中，在设备长期受振动影响的工况下，连接位置不会出现应力开裂的问题，提升整体结构的疲劳强度。
