868MHz频段FLARM偶极航空通讯天线结构

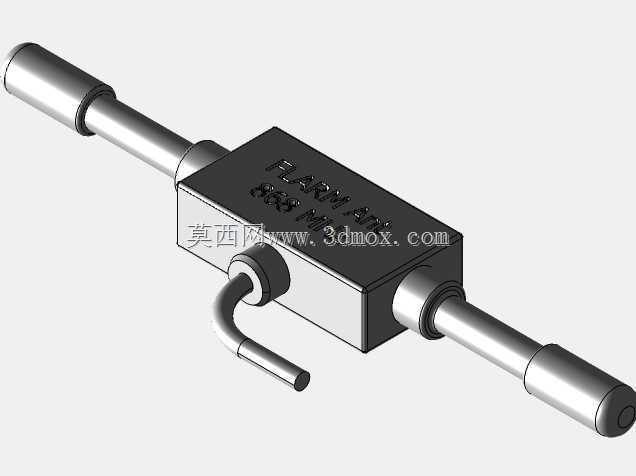

　　在低空通航、轻型运动飞机、滑翔机以及无人机的空域态势感知系统搭建中，机载避撞通讯链路的射频前端部件直接决定了邻近空域飞行器位置信号的收发稳定性，这款偶极天线正是适配FLARM空中避撞预警系统的专用射频收发部件，工作频段覆盖868MHz的通用航空避撞通讯频段，其结构设计完全围绕机载安装场景的实际约束展开。从实际装机场景来看，这类天线通常需要安装在机身蒙皮外侧、机翼前缘或者尾翼撑杆位置，既要保证射频信号的全向辐射特性，避免机身金属结构对信号的遮挡，又要控制整体外形的风阻，不对飞行器的气动特性造成额外干扰，因此建模过程中首先对天线的辐射单元结构做了同轴对称布局，主体采用两段同轴延伸的金属辐射振子，中间以矩形的射频匹配电路腔体作为结构承托，

　　整体沿轴向保持对称，既满足偶极天线的全向辐射方向图要求，又让整体外形呈细长杆状，顺着气流方向安装时风阻系数极低，不会在高速飞行过程中产生额外的紊流。射频匹配腔体作为天线的核心结构部分，建模时将其设计为带圆角的矩形金属屏蔽壳，一方面可以将内部的匹配电路、馈电结构完全包裹，避免机载环境下的电磁干扰影响射频匹配效率，另一方面矩形结构也方便在安装时通过卡箍、粘接或者螺接的方式固定在机身表面，腔体侧面引出的弯角馈电接头采用同轴结构设计，弯折角度适配机身蒙皮的走线需求，馈线可以顺着蒙皮表面直接引入机身内部的FLARM通讯主机，不需要额外做走线弯折处理，减少馈线弯折带来的射频信号损耗。从安装边界尺寸来看，两端的辐射振子直径保持一致，

　　振子长度经过匹配计算刚好适配868MHz频段的1/4波长谐振要求，振子末端做了圆弧收边处理，既避免尖锐边缘在飞行过程中产生静电积累，也能降低飞行过程中的风噪，中间腔体的厚度控制在极小的尺寸范围内，突出蒙皮的高度不会超过常规机载天线的安装限高，不会对飞行器的整体气动外形造成突兀的凸起。在结构细节的建模处理上，辐射振子与中间腔体的连接位置做了阶梯轴式的定位结构，装配时可以直接将振子插入腔体两端的预设孔位，通过压接或者焊接的方式完成固定，保证振子与腔体的同轴度，避免振子歪斜导致辐射方向图偏移，影响信号收发的覆盖范围。馈电接头与腔体的连接位置做了密封台阶设计，装机时可以在台阶位置加装橡胶密封圈，防止高空飞行时的雨水、凝露进入腔体内部，

　　腐蚀内部的电路结构，提升部件在复杂气象环境下的工作可靠性。不同于地面固定安装的通讯天线，机载应用场景下的部件需要持续承受飞行过程中的振动、温度交变以及气流冲击，因此整个天线的结构件都采用刚性连接设计，没有活动部件，建模时所有连接位置都做了圆角过渡处理，避免应力集中导致飞行过程中出现结构断裂的问题。在实际的设备选型匹配中，这款天线的接口可以直接适配主流FLARM设备的射频输出端口，不需要额外做转接头转接，安装时只需要在蒙皮对应位置开出馈线穿过的小孔，将天线主体固定在蒙皮外侧，馈线引入机舱连接主机即可完成安装，不需要复杂的调试流程，因为天线本身的匹配电路已经在结构设计时完成了参数调校，装机后即可达到额定的驻波比要求，保证信号收发效率。从三维建模的细节还原度来看，模型完整复现了天线的所有外部结构特征，包括腔体表面的标识刻印位置、振子的表面处理质感、馈电接头的弯折角度，能够直接用于机载设备布局的干涉检查、安装模拟，也可以用于通航飞机电子系统改装的可视化演示，帮助结构设计人员在实际装机前确认天线的安装位置不会与周边的舵面、蒙皮接缝、其他机载天线产生结构干涉，同时也能验证天线安装位置的周边金属结构是否会对信号辐射造成遮挡，提前优化安装点位，减少装机后的调试工作量。
