无人机远程无线电控制调制解调器结构

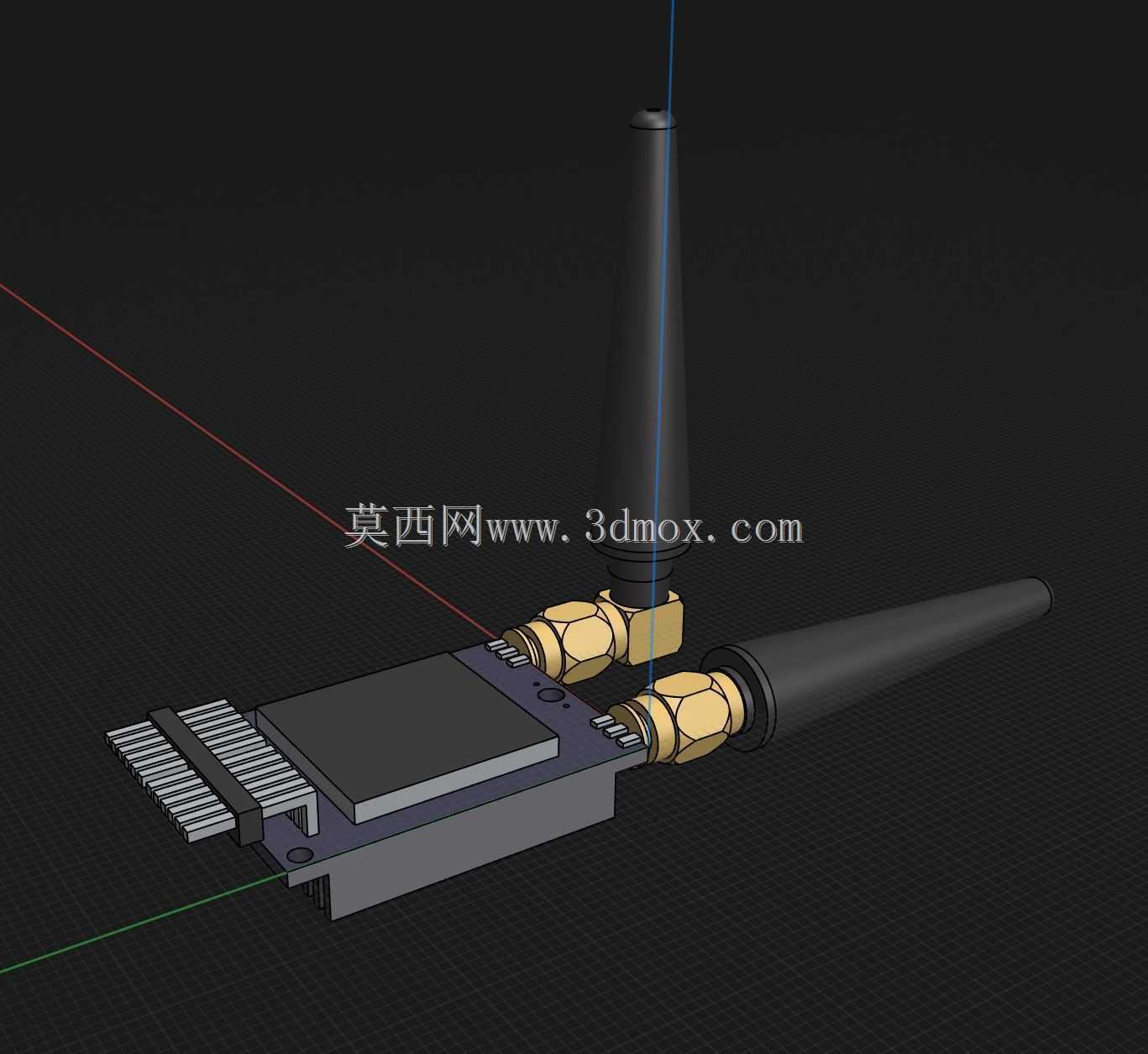

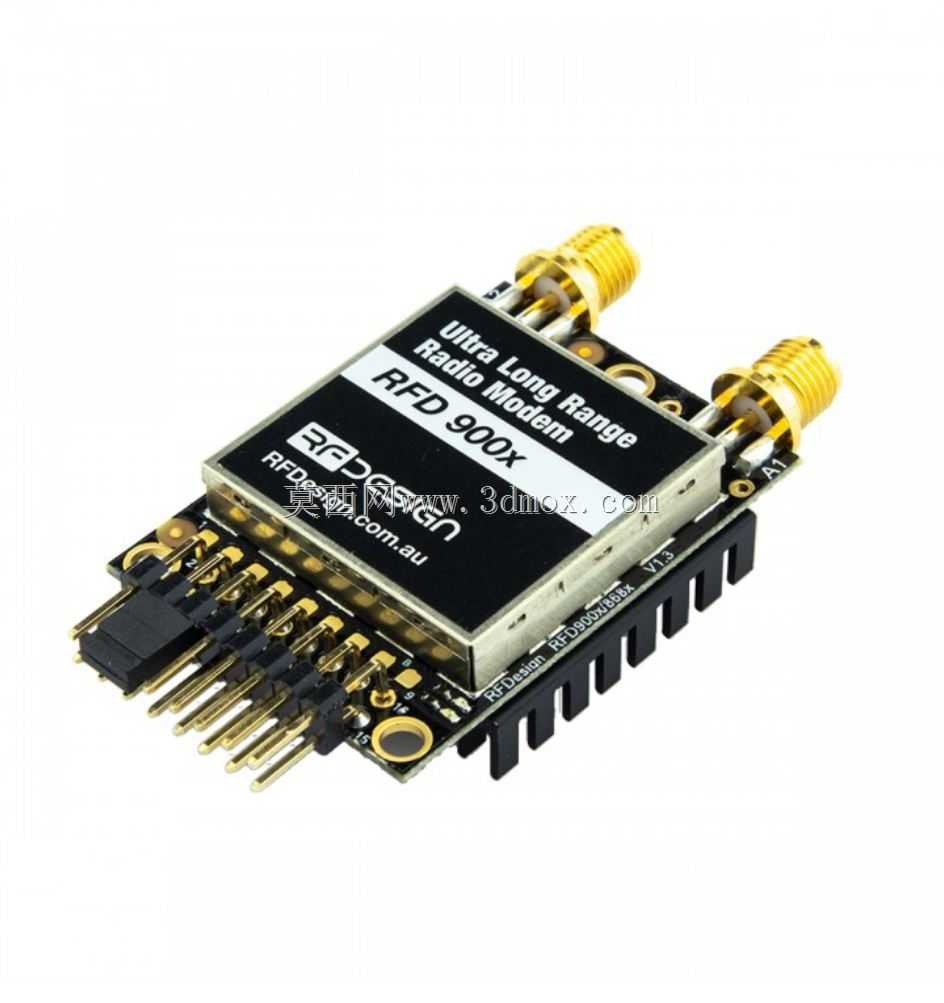

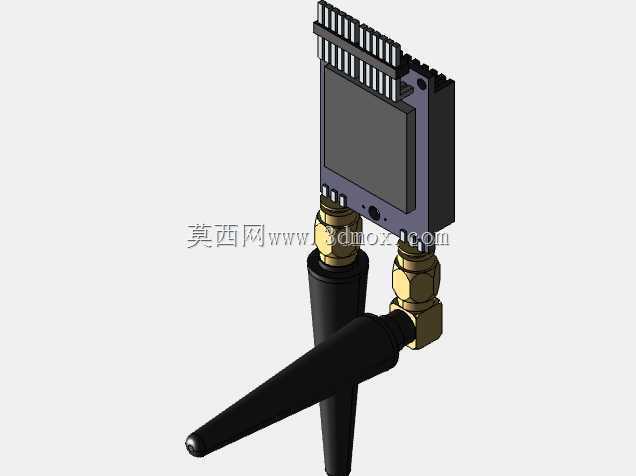

　　在无人机作业场景中，超视距飞行的控制链路可靠性直接决定任务执行的安全边界，尤其是在航测、电力巡检、农林植保这类需要数公里作业半径的场景下，普通2.4G频段的遥控设备受传输距离、绕射能力限制，很难满足长距离稳定通讯的需求，这类远程无线电控制调制解调器就是为解决该痛点设计的核心链路部件。从结构设计来看，该模块采用双天线接口布局，两个SMA射频接头分别布置在模块本体的同侧端面，接头采用黄铜镀金材质，既保证射频信号传输的阻抗连续性，也能提升多次插拔后的接触可靠性，配套的棒状天线采用锥形橡胶护套结构，根部做了加厚过渡处理，能降低装机后受磕碰导致天线根部断裂的概率，天线与接头采用标准螺纹连接，可根据实际装机场景更换不同增益的全向或定向天线，

　　适配不同作业距离的需求。模块本体采用屏蔽金属外壳设计，外壳侧壁做了密集的散热齿结构，因为射频功率放大电路在持续高功率发射时会产生一定热量，金属外壳既能屏蔽外界电磁干扰对射频电路的影响，避免飞控周边的电调、电机驱动电路产生的电磁噪声串入接收链路导致灵敏度下降，也能将内部电路产生的热量快速导出，保证模块在高低温环境下持续工作的稳定性。模块一侧布置了双排排针接口，排针引脚间距采用标准2.54mm规格，可直接插接在飞控板的对应数传接口上，也可通过排线延伸安装到机身其他位置，排针引脚做了镀金处理，降低长期使用后的接触电阻，避免振动环境下出现接触不良的问题。在安装边界设计上，模块本体的长宽尺寸控制在适配小型无人机机身内部安装空间的范围，

　　外壳上预留了两个标准M2安装孔位，孔位周边做了沉台设计，可直接通过铜柱或螺丝固定在飞控安装架上，安装时需要注意天线接口的朝向，尽量避开机身内的碳纤维板、金属结构件对射频信号的遮挡，两个天线的安装位置建议保持一定间距，降低多天线之间的信号耦合干扰。从功能实现层面，该模块承担飞控端与地面站之间的双向数据传输任务，上行链路传输地面站发出的飞行控制指令，下行链路回传无人机的飞行姿态、GPS定位、电池电压、任务载荷状态等实时数据，调制解调电路采用窄带传输设计，相比普通宽带数传拥有更高的接收灵敏度，在相同发射功率下能实现更远的传输距离，同时内置了数据纠错机制，在信号强度较弱的情况下依然能保持数据链路的连通，避免突发的链路中断导致飞行事故。

　　设计过程中需要重点考虑模块的电磁兼容性，除了金属屏蔽外壳的设计，内部电路板的射频走线需要做50欧姆阻抗匹配，电源输入端增加滤波电容阵列，滤除电源回路的纹波干扰，避免电源噪声影响射频模块的工作稳定性；结构装配上，电路板与金属外壳之间预留绝缘间隙，防止电路板焊点与外壳短路，外壳拼接处采用卡扣加螺丝的固定方式，提升整体结构强度，满足无人机起降、飞行过程中的振动工况要求。实际装机使用时，需要根据选用的天线增益调整模块的安装位置，高增益定向天线需要对准飞行作业区域，全向天线则需要保持垂直安装以获得最大的信号覆盖范围，模块的供电电压需要匹配飞控系统的输出电压，避免过压或欠压导致模块工作异常。
