NASA月表垂直光采样作业装置结构

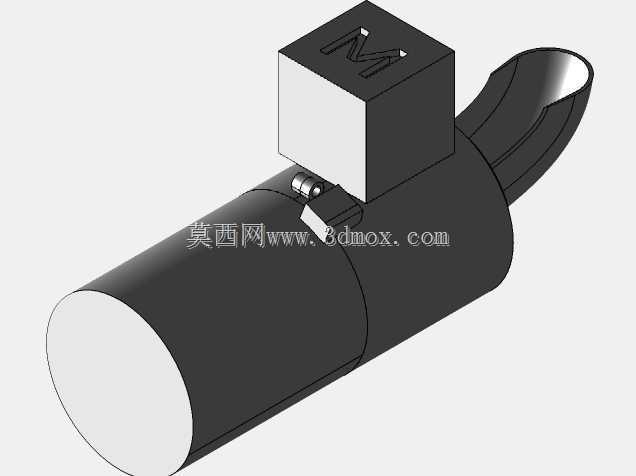

　　这套采样作业装置面向地外天体表层探测任务设计，核心适配月面低重力、高真空、强辐射的极端作业环境，主要承担月表松散月尘、块状月岩的原位采集与定向输运功能，可搭载于行星巡视器前端作业臂末端，作为星表物质探测载荷的前端采样执行单元，为后续原位成分分析、样品封装存储提供符合粒度要求的待测物料。从结构布局来看，装置采用单动力源集成设计思路，仅通过一台驱动电机同时实现振动集料与转动输料两个核心动作，省去了多电机协同控制的复杂传动链路，既降低了整机重量，也减少了极端环境下的故障点——这一设计逻辑完全贴合深空探测载荷对重量冗余、可靠性的严苛要求，毕竟地外设备的每克重量都对应着高昂的发射成本，且升空后无法进行人工维护，结构越简洁，

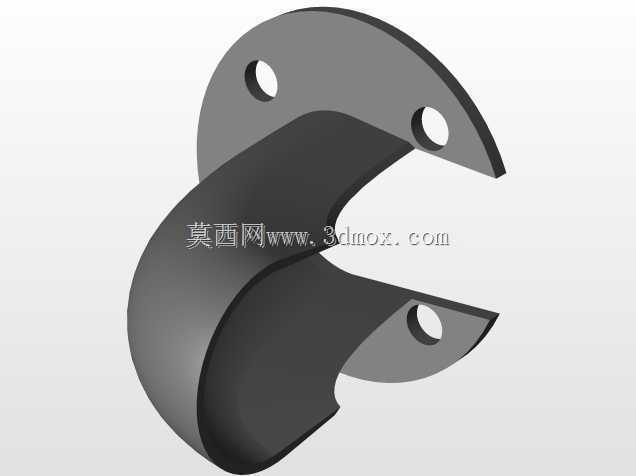

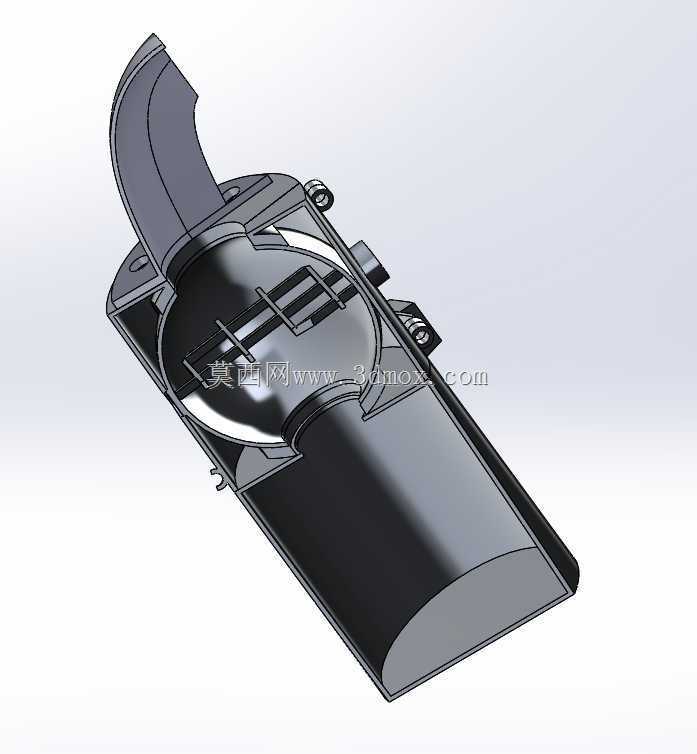

　　长期运行的稳定性越有保障。装置的集料端采用弧形导料罩结构，作业时导料罩下缘贴合星表起伏地形，配合振动机构产生的高频小幅振动，将接触范围内的松散月尘、粒径在适配范围内的月岩碎块振落至集料腔内部，避免物料在低重力环境下飘散逸出；集料腔内部设置带格栅的转动输料轮，格栅间隙按照采样粒度要求设计，可将符合粒径要求的物料拨送至后方的导料通道，粒径超标的岩块则会被格栅阻挡在集料口位置，随振动作用回落至星表，避免大尺寸岩块卡滞输料通道造成机构失效。从安装边界来看，装置整体采用紧凑的筒状主体加侧置弧形导料罩的布局，主体筒段为规则圆柱结构，可通过两侧的安装耳片与作业臂末端的快换接口对接，安装耳片上的定位孔位置公差控制在适配航天载荷装配的精度范围内，

　　可实现无调整快速换装；导料罩的外伸长度经过严格核算，确保作业时装置主体不会与星表凸起岩石发生碰撞，同时集料口的下探深度刚好覆盖星表1-3厘米深度的表层风化层，这一深度的月壤受宇宙射线照射、空间风化作用的程度最均匀，是行星表层探测的重点采样层位。在功能适配性上，装置的振动参数经过专门匹配，针对月面1/6g的重力环境调整了振动频率与振幅，既能够让松散月尘顺利流化进入集料腔，又不会因为振动幅度过大导致物料飞溅至装置外部；转动输料轮的转速设置兼顾采样效率与物料稳定性，低转速下的拨料动作可避免月岩碎块在输运过程中破碎，保证采集到的样品保持原始粒度状态，为后续成分分析提供更准确的样本。整套结构没有采用复杂的密封设计，

　　所有转动配合面均选用适配真空环境的固体润滑材料，避免液态润滑脂在真空环境下挥发失效，同时外露的结构棱边均做了圆角钝化处理，防止月尘在棱角位置堆积卡滞运动部件；导料通道的内壁采用低摩擦系数的耐磨涂层，减少月尘输送过程中的粘附阻力，避免长期作业后通道堵塞。从作业流程来看，装置随巡视器抵达目标采样点后，作业臂带动装置下探至集料口贴合星表，驱动电机启动后同时带动振动机构与输料轮运转，振动作用打散表层结壳的月壤，输料轮持续将集料腔内的物料输送至后方的样品承接单元，单次采样作业时长可根据采样量需求灵活调整，完成采样后装置抬升，振动机构持续运转数秒，将残留在集料腔、输料轮缝隙内的余料振落，避免不同采样点的样品出现交叉污染。
