气动弹性试验风洞测试支撑装置结构

　　在航空航天领域的气动弹性试验环节，风洞试验段的模型支撑装置直接决定了试验数据的可靠性，这套结构正是为跨声速、超声速风洞的翼面类试件颤振、抖振测试场景设计的专用支撑构件。不同于常规的风洞直杆支撑，该结构采用桁架式主梁设计，在保证整体轴向刚度的同时，尽可能降低支撑结构自身对试验段流场的干扰，这也是风洞支撑结构设计中最核心的矛盾点——既要承受模型在高速气流下产生的交变气动载荷，又要尽可能减小自身的迎风阻塞比，避免流场畸变影响测试精度。

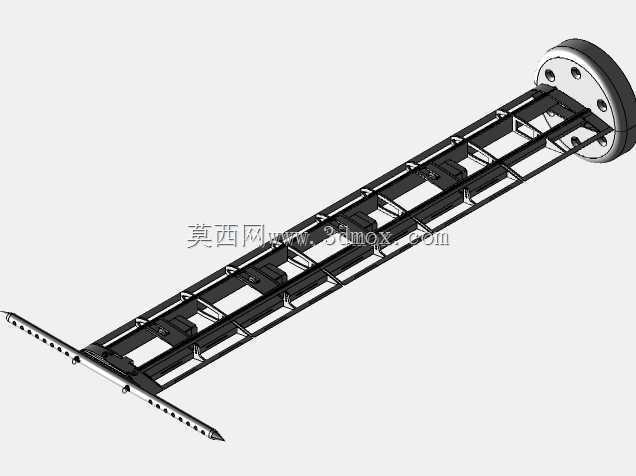

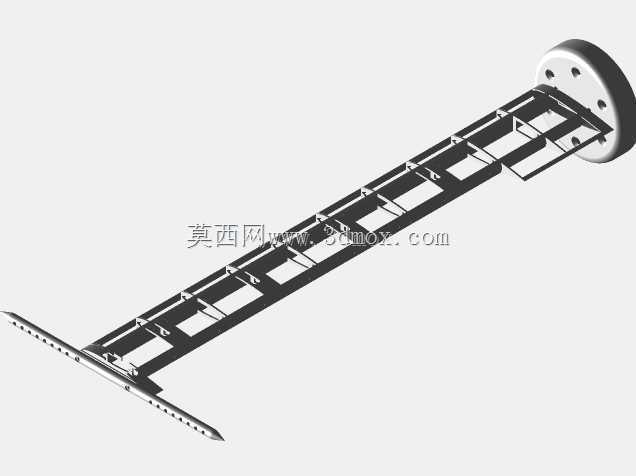

　　从结构布局来看，装置根部采用带均布螺栓孔的圆形法兰安装盘，可直接与风洞试验段的侧壁安装座对接，法兰盘上的螺栓孔采用跨中均布设计，适配国内多数主流生产性风洞的安装接口尺寸，安装时通过定位止口保证支撑轴线与风洞来流方向的平行度，安装端面的平面度公差控制在0.02mm以内，避免安装应力传导至前端测试段。主梁部分采用双纵梁加横向隔框的桁架结构，纵梁选用高强度铝合金型材加工，横向隔框采用一体化铣削成型，既减轻了整体结构重量，又避免了焊接结构带来的残余应力变形，在高速气流冲刷下不会产生额外的结构振动干扰测试信号。

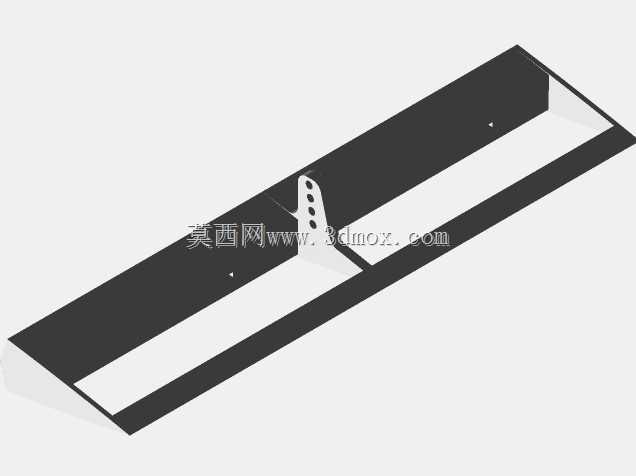

　　前端的模型安装段采用尖劈式整流设计，前缘做了小角度斜切修型，表面分布的多组安装孔位可适配不同展弦比的翼面试验模型，安装孔采用螺纹孔加定位销孔的组合设计，定位销孔保证模型安装的位置精度，螺纹孔提供足够的夹紧力，避免在大攻角试验工况下模型出现松动偏移。尖劈尾部的流线型修型能够减少支撑结构尾部的气流分离，降低尾流对模型下表面流场的干扰，这一细节设计在大迎角试验工况下对数据准确性的提升尤为明显。

　　设计过程中首先通过有限元仿真对结构的固有频率进行了校核，保证支撑结构的一阶固有频率避开试验模型的颤振频率区间，避免试验过程中出现支撑-模型耦合共振，导致试验数据失效甚至损坏模型。结构的各段连接处均采用沉头螺钉连接，螺钉头部完全埋入构件表面，保证整个支撑结构的外表面光滑无凸起，减少不必要的气流扰动。主梁上预留的传感器走线槽可将模型表面的压力传感器、加速度传感器的线缆完全收纳在结构内部，避免线缆裸露在流场中产生额外的气动阻力和振动噪声，走线槽出口设置在根部法兰盘的后侧，直接连通风洞外部的数据采集设备，不会对试验段流场造成任何干扰。

　　在安装边界上，法兰盘与风洞侧壁安装座之间需加装薄铜垫片调整安装间隙，保证整个支撑结构的安装同轴度误差不超过0.05mm，安装完成后需进行地面模态测试，确认结构的固有频率符合设计要求后再进行风洞试验。结构的整体长度可根据不同风洞试验段的尺寸进行模块化调整，横向隔框的间距经过优化，在保证刚度的前提下尽可能减少结构的迎风面积，经流场仿真验证，该支撑结构在马赫数0.6-1.8的试验区间内，自身产生的流场扰动范围控制在模型安装区域外，不会对翼面模型的测试结果产生显著影响。

　　不同于通用的风洞支撑结构，该结构专门针对气动弹性试验的交变载荷特性做了优化，桁架结构的阻尼特性经过调校，能够快速衰减气流脉动产生的振动，保证加速度传感器采集到的振动信号完全来自试验模型本身，而非支撑结构的受迫振动。前端安装段的孔位设计兼容多种常用的翼面模型安装接口，无需额外制作过渡转接件，减少了安装环节的误差累积，同时也降低了不同试验项目的工装准备成本。结构表面做了硬质阳极氧化处理，能够抵抗高速气流中夹杂的微小颗粒冲刷，延长工装的使用寿命，同时氧化层的表面粗糙度控制在Ra0.8以下，进一步降低表面摩擦阻力带来的流场影响。
