电力变压器用CI型支撑固定支架结构

　　在电力输配系统的变压器装配环节，支撑类结构件的可靠性直接决定了内部组件的安装精度与长期运行稳定性，这款CI支架正是针对电力变压器内部组件安装定位需求开发的专用支撑构件。从实际装配场景来看，这类支架主要承担变压器内部绕组、引线固定件或是小型功能模块的承载与定位作用，在变压器长期运行过程中，需要承受组件自身重力、运行振动带来的交变载荷，同时还要适配变压器内部紧凑的安装空间，避免与周边电气组件产生安全距离不足的问题。

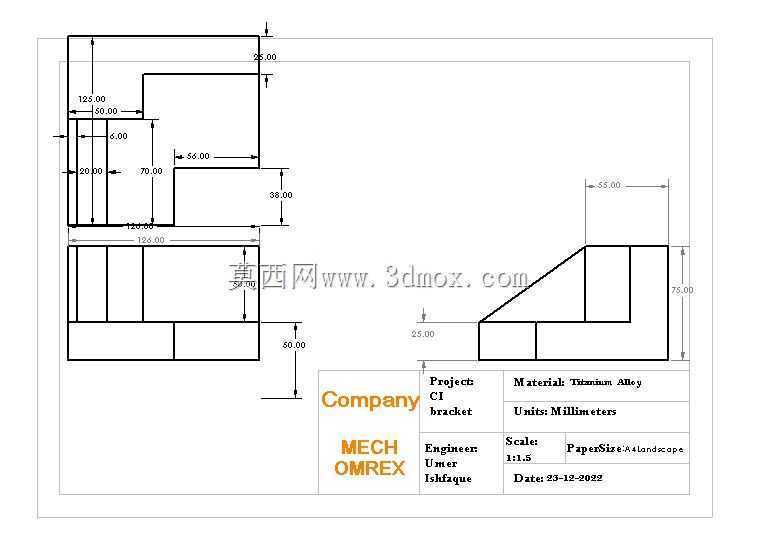

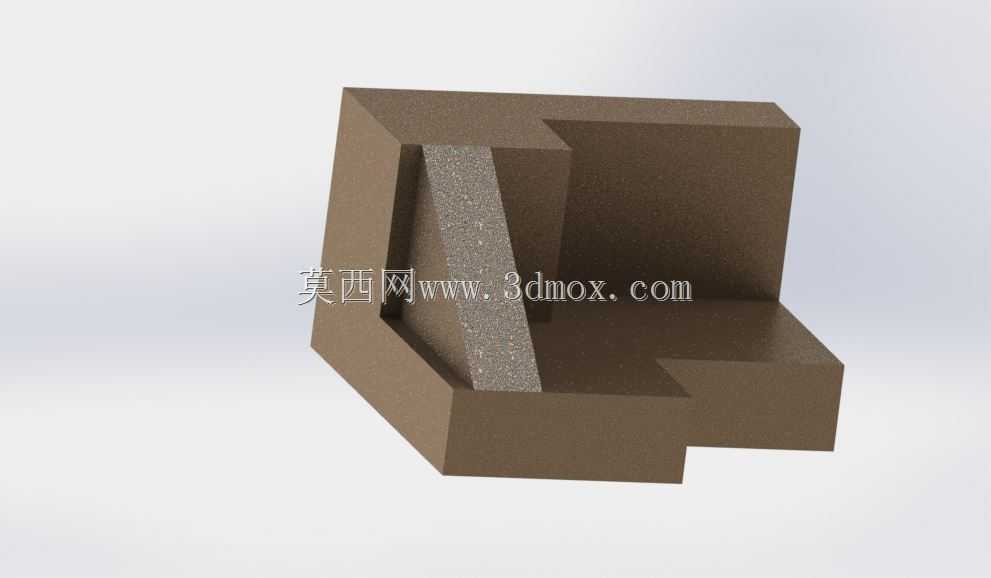

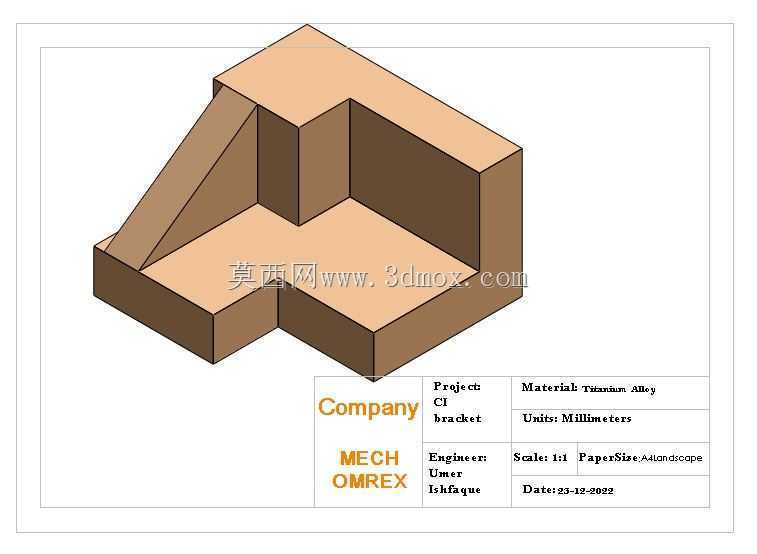

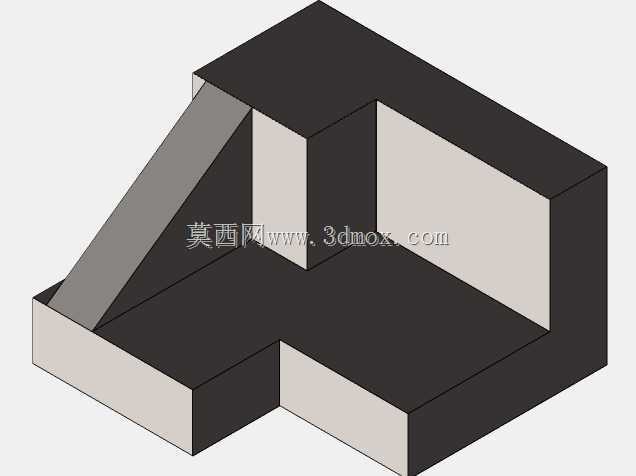

　　从结构设计逻辑来看，这款支架采用一体化折弯加筋的结构形式，主体为L型的承载基体，在转角受力位置设置了三角形加强筋结构，这种设计能够在不额外增加过多材料重量的前提下，大幅提升支架的抗弯折、抗形变能力——毕竟变压器内部的安装空间十分有限，若支架在长期振动载荷下出现形变偏移，很容易导致被支撑组件移位，引发放电、绝缘磨损等严重故障。支架的两个垂直安装面分别设置了对应的安装贴合区域，其中水平承载面为被支撑组件提供平整的安装基准面，垂直安装面则用于将整个支架固定在变压器的内部安装框架或是壳体侧壁上，两个安装面的平面度公差需要控制在合理范围内，才能保证安装后组件的位置精度符合电气装配要求。

　　从安装边界与尺寸适配角度来说，这类支架的外形轮廓完全贴合变压器内部的预留安装空间，不存在多余的外凸结构，避免占用额外的电气安全间隙。加强筋的位置设置也经过了受力优化，三角形筋板的两个直角边分别与L型基体的两个立面完全贴合焊接或是一体成型，筋板的厚度与基体厚度保持合理匹配，既不会因为筋板过薄导致加强效果不足，也不会因为筋板过厚造成材料浪费、增加不必要的结构重量。支架的各个棱边都做了倒角处理，避免尖锐边角在装配过程中划伤操作人员或是损坏周边的绝缘部件，这也是电力设备内部结构件的通用设计要求——毕竟变压器内部存在大量绝缘纸、绝缘套管等易损部件，任何尖锐的金属凸起都可能在装配或是运行振动过程中刺破绝缘层，引发设备故障。

　　在实际功能特性上，这款支架的承载面能够为被支撑组件提供稳定的刚性支撑，避免组件在变压器运行产生的持续振动下出现松动、位移。垂直安装面的固定点位设置充分考虑了安装操作的便利性，固定孔位的位置预留了足够的扳手操作空间，方便装配人员在变压器内部相对狭窄的操作空间内完成紧固件的安装与锁紧。同时整个支架的结构没有多余的镂空或是复杂曲面，加工工艺性良好，无论是采用钣金折弯焊接加工，还是采用一体铸造成型，都能够以较低的加工成本获得稳定的结构强度，适合批量生产应用在不同规格的电力变压器产品中。

　　从结构设计的细节考量来看，支架的转角位置没有采用直角尖角过渡，而是设置了微小的圆角，一方面能够减少加工过程中的应力集中问题，提升支架整体的抗疲劳强度，避免在长期交变载荷下出现转角位置开裂的问题；另一方面也能够减少电泳、浸漆等表面处理环节的积液问题，保证支架表面的防腐涂层能够均匀覆盖，提升支架在变压器内部温湿度变化环境下的抗腐蚀能力，延长整个构件的使用寿命。毕竟变压器的设计使用寿命通常长达数十年，内部的金属结构件必须具备足够的耐环境老化能力，才能匹配整台设备的使用寿命要求。

　　在实际选型应用过程中，这类支架需要根据被支撑组件的重量、安装位置的振动加速度来校核结构强度，确保在最大载荷条件下支架的形变量控制在允许范围内，不会因为形变导致被支撑组件的位置超出设计允许的偏移量。同时支架的安装高度、水平承载面的伸出长度都需要与变压器内部的整体布局相匹配，保证被支撑组件与周边带电部件的绝缘距离满足电力安全规范要求，避免出现绝缘间隙不足导致的击穿放电风险。
