CATIA设计的电力变压器配套机器副结构

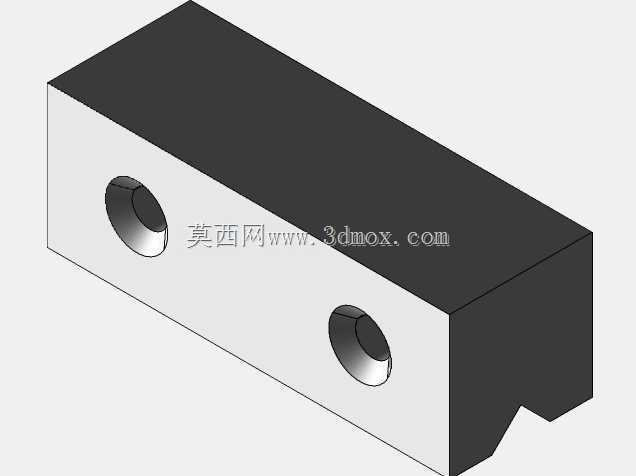

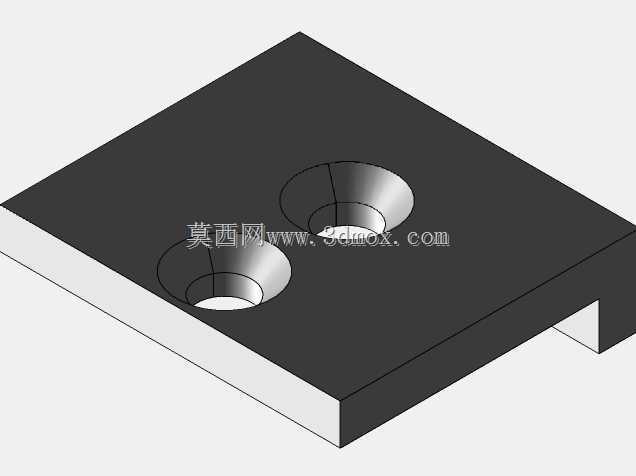

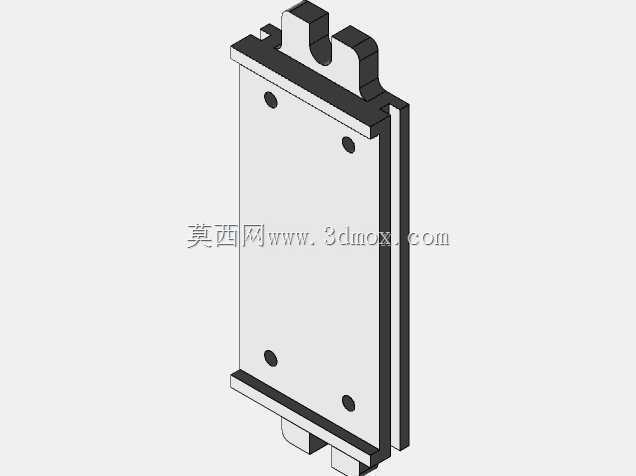

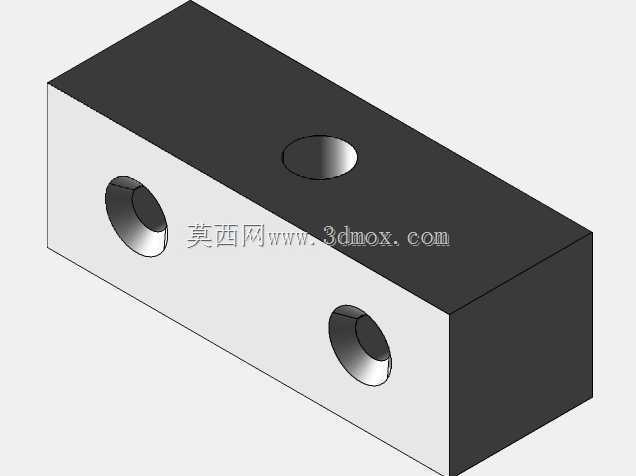

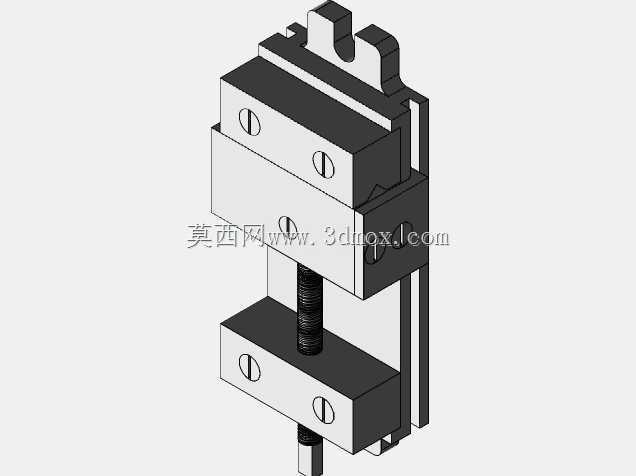

　　在电力输配系统的变压器生产与运维环节，这类机器副结构常作为铁芯叠装、绕组压紧工序的配套工装组件使用，区别于常规的通用压紧夹具，该结构专门适配中小型电力变压器装配过程中的窄空间作业需求，可在不损伤绕组绝缘层的前提下提供稳定的轴向压紧力，保障铁芯硅钢片叠装间隙控制在工艺允许范围内。从结构功能来看，该组件采用上下对称的夹块布局，中间通过梯形传动螺杆实现开合动作，两侧的导向滑轨可限制夹块的径向窜动，避免压紧过程中出现偏载导致的绕组形变；上下夹块的接触面做了平面度处理，表面粗糙度控制在Ra1.6以内，保证压紧力均匀分布在接触面上，不会出现局部应力集中压坏绝缘件的情况。设计过程中优先考虑了作业空间的适配性，

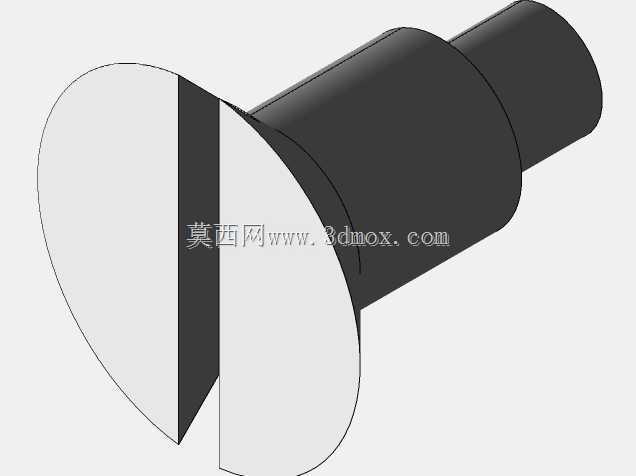

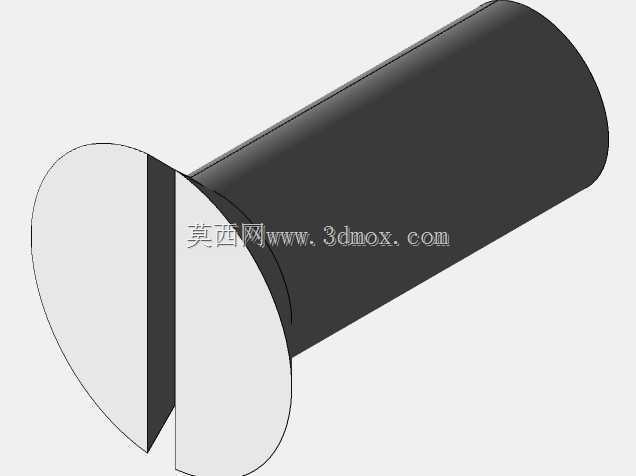

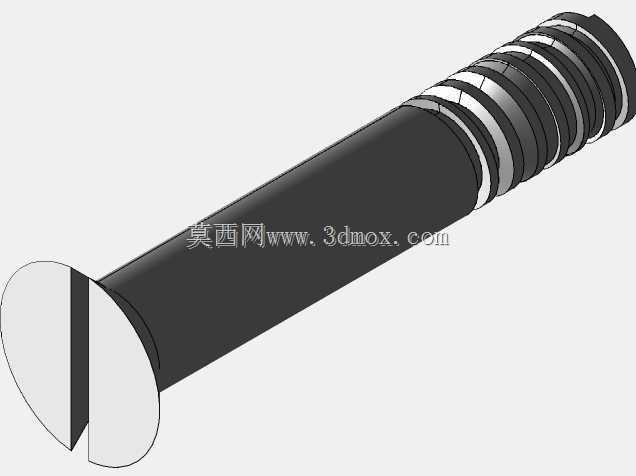

　　整体结构的横向宽度控制在120mm以内，纵向安装高度可通过螺杆的旋合长度进行调节，最小闭合高度为85mm，最大张开高度可达160mm，能够覆盖常规10kV级中小型电力变压器绕组的压紧尺寸需求；两侧的导向槽采用嵌入式结构，与夹块主体通过沉头螺钉紧固，螺钉头部完全埋入夹块平面以下，不会在作业过程中刮碰变压器的绝缘部件。从实际应用场景出发，该结构既可以单独作为手动压紧工装使用，也可以集成到自动化变压器装配线的压紧工位中，安装时仅需通过上部夹块的挂接槽固定在装配线的升降执行端，下部夹块随螺杆传动实现进给，不需要额外设计复杂的连接法兰，适配性较强。结构的受力路径经过优化，螺杆承受的轴向压紧力通过上下夹块的加强筋分散到整个夹块平面，

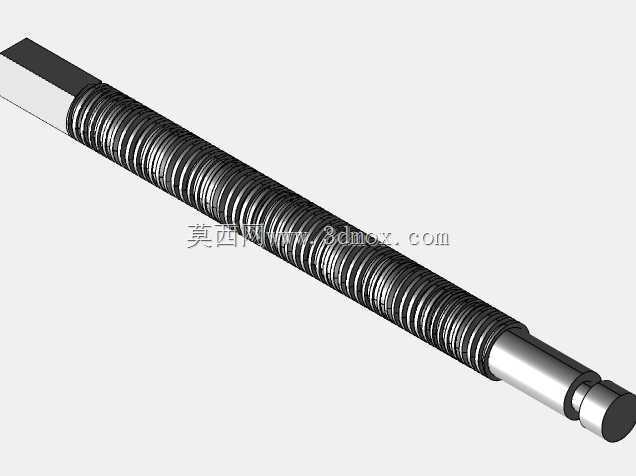

　　避免夹块在长期承受12kN压紧力的情况下出现形变；导向滑轨与夹块之间采用间隙配合，配合间隙控制在0.02mm-0.04mm之间，既保证滑动顺畅无卡滞，又不会出现过大的间隙导致压紧过程中夹块倾斜。在细节设计上，夹块上的沉头螺钉孔位置做了等距分布，保证夹块受力均匀，螺杆采用梯形螺纹，传动效率比普通三角螺纹高30%左右，同时具备自锁特性，压紧到指定位置后不会因为作业过程中的振动出现松脱，不需要额外增加锁止机构，简化了整体结构。该结构的安装边界没有突出的尖锐棱角，所有外露边都做了R2的倒角处理，避免作业人员操作时被划伤，同时也不会刮伤变压器的硅钢片和绝缘材料；下部夹块的底面同样做了平面度处理，放置在装配工作台面上时不会出现晃动，

　　手动操作时仅需转动螺杆端部的受力部位即可实现夹块开合，不需要额外配备专用工具，适合车间现场的灵活作业需求。不同于通用的台虎钳类夹紧结构，该机器副的夹块工作面没有做齿形防滑处理，而是采用光滑平面设计，这是专门针对变压器装配的工艺需求设计的——齿形结构容易在绝缘件表面留下压痕甚至造成破损，光滑平面配合合适的压紧力既可以实现可靠固定，又能保护变压器的脆弱部件。在长期使用的维护性上，该结构的所有部件都可以快速拆解，螺杆与导向滑轨的润滑点都预留了注油空间，日常维护仅需定期涂抹润滑脂即可，易损件只有螺杆与配合的铜螺母，更换时不需要拆解整个结构，维护成本较低。从建模逻辑来看，整个结构的零件都采用参数化建模方式，夹块的长度、宽度、螺杆的长度都可以根据不同规格变压器的作业需求快速调整参数生成新的结构，不需要重新绘制草图，能够快速适配不同容量等级电力变压器的装配压紧需求，大幅缩短工装设计的周期。
