多扇区串联式滚筒鼓结构三维设计

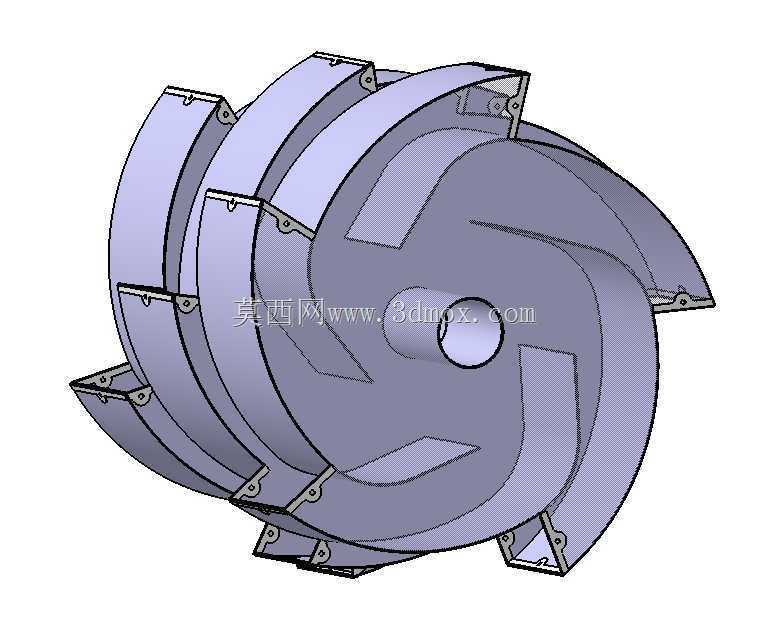

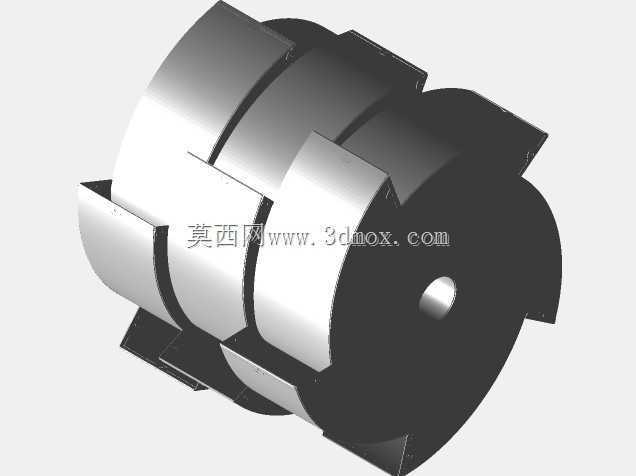

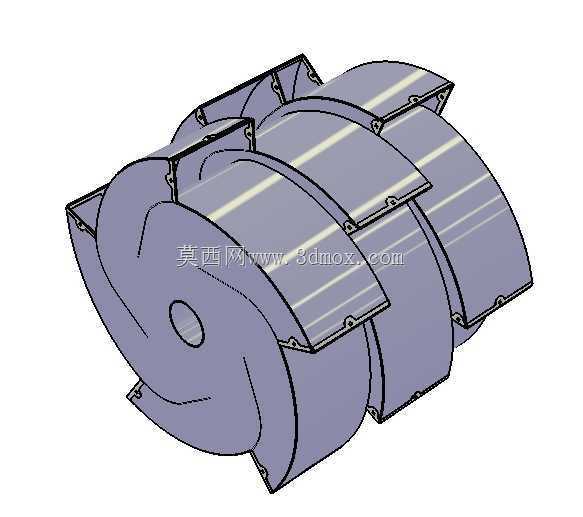

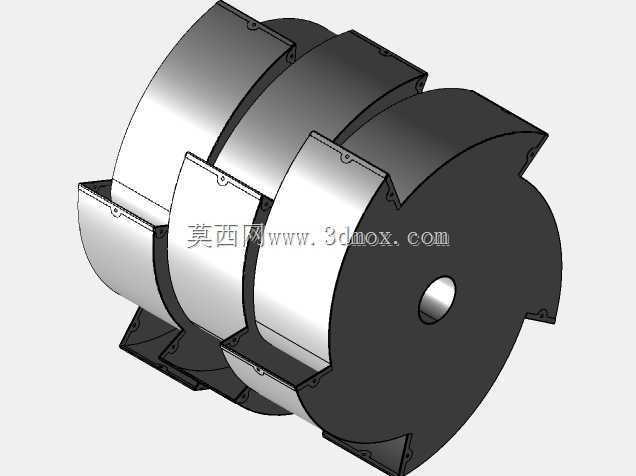

　　在散料输送、分选类工业设备的核心回转部件设计中，这类多扇区串联式滚筒鼓结构，主要承担物料承载、定向输送过程中的动态负载传递作用，常见于需要精准控制物料停留容积、逐段推移的分选滚筒、计量输送滚筒场景，适配颗粒状、小块状工业物料的连续输送工序，可在有限的设备安装空间内实现更大的单转物料承载量，同时兼顾回转过程的动平衡稳定性。从结构设计逻辑来看，该部件采用三段独立隔腔串联的布局形式，每个隔腔沿周向均匀布置5组勺形扇区结构，相邻隔腔的扇区沿周向偏移24度排布，这种错位排布方式能够避免所有扇区同时进入接料、卸料工位，大幅降低回转过程中的负载波动，减少驱动端的冲击载荷，提升整套输送系统的运行平稳性。扇区的勺形轮廓经过多轮载荷仿真迭代，

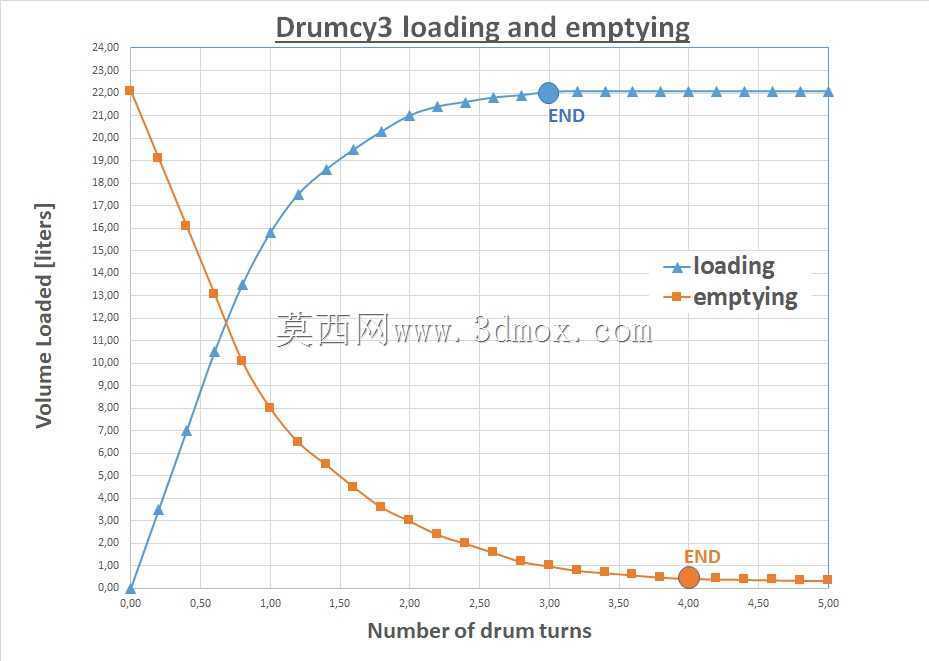

　　外部轮廓匹配入口处的物料落料轨迹，保证接料过程无泼洒、无卡滞，内部曲面则根据物料安息角做了弧度优化，确保扇区回转到卸料工位时物料能够完全卸出，无残留堆积。整个主结构采用可焊接铝锂合金加工成型，入口处直接接触物料冲击的叶片采用CRES材质制作，兼顾整体结构轻量化与易磨损部位的耐用性，整套结构件总重控制在4.5Kg，单转最大物料承载容积可达22.1升，有效容积占滚筒总体积的54.4%，相比同尺寸常规光面滚筒或直叶片滚筒，容积利用率提升近两成。设计过程中通过二维数值模拟模型完成了全工况加载能力验证，针对耐用性、操作效率、成本控制三个核心维度做了冗余设计简化，剔除了不必要的复杂结构，避免加工过程中出现过多焊接、装配工序，

　　降低生产制造成本与后期维护难度。从安装边界来看，该滚筒鼓的轴向串联布局适配常规滚筒输送机的安装工位，中心轴孔尺寸匹配标准通轴规格，不需要对现有设备的机架、驱动端做大规模改造即可直接替换原有滚筒部件；周向扇区的外圆轮廓做了倒角处理，避免回转过程中与设备外壳、密封件发生剐蹭，相邻隔腔之间的连接法兰采用螺栓紧固加定位销的组合固定方式，既保证同轴度精度，也方便后期单个扇区磨损后的单独更换，不需要整体报废整个滚筒部件。在实际工况运行中，这种错位扇区结构还能有效降低物料下落过程对滚筒的直接冲击，物料会先落入对应角度的勺形扇区内，随着滚筒回转逐步抬升、推移，不会出现物料直接砸击滚筒表面造成的局部变形问题；

　　同时铝锂合金的主体材质具备较好的抗腐蚀性能，可适配有一定湿度、弱腐蚀性的物料输送场景，不需要额外做表面防腐处理即可满足长期使用要求。结构的动平衡设计上，由于三个隔腔的扇区错位排布，整个滚筒的质量分布沿周向更均匀，高速回转时的振动量远低于同规格直叶片滚筒，可适配更高的运行线速度，提升整体输送效率。
