美国国家航空航天局-RASSOR _风化层收集器鼓（重新上传）

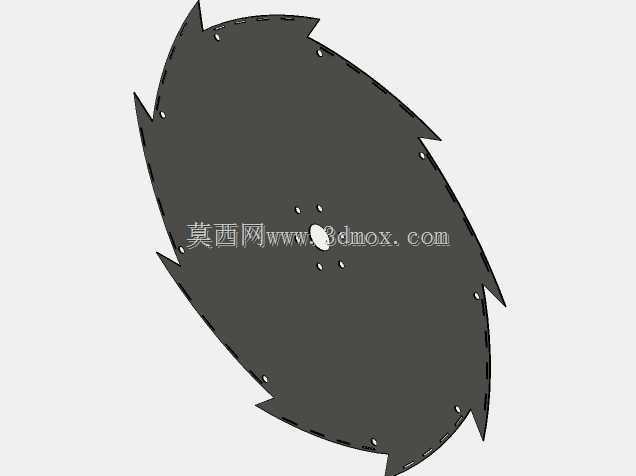

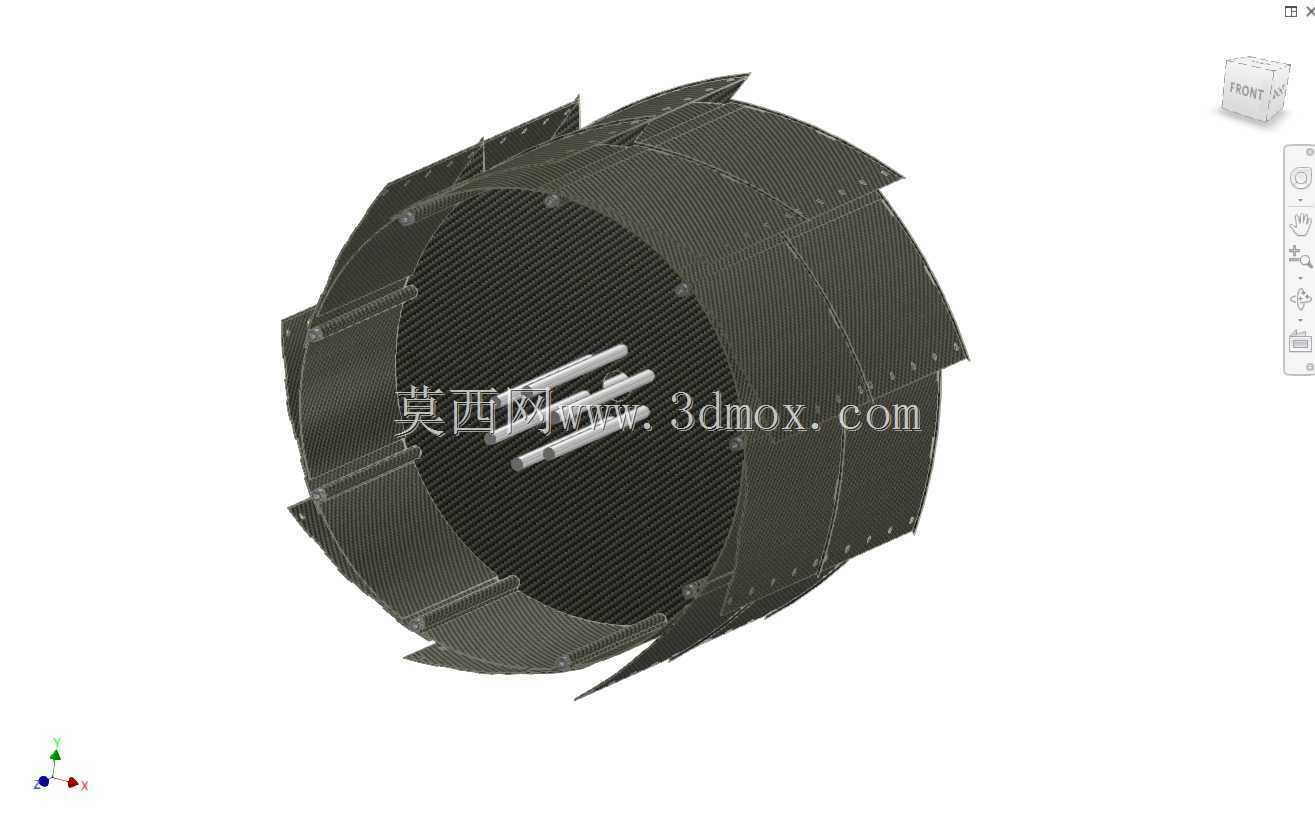

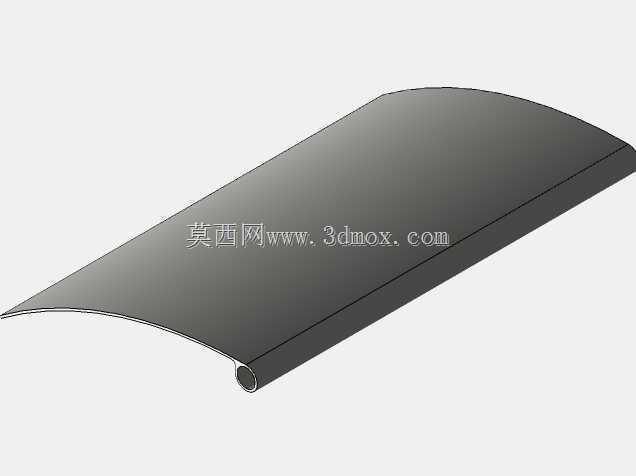

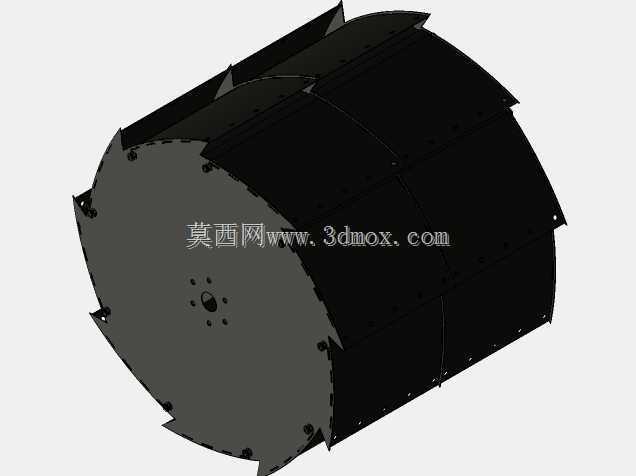

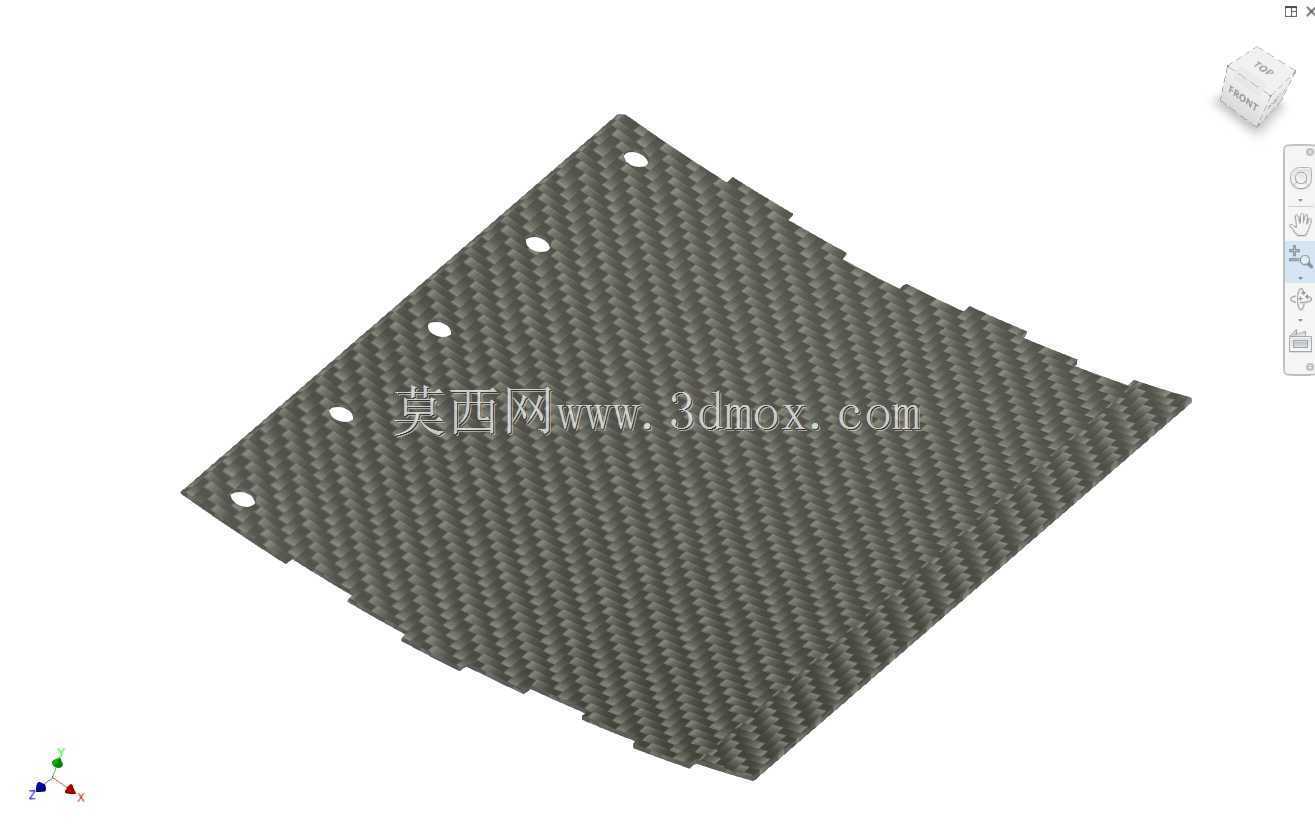

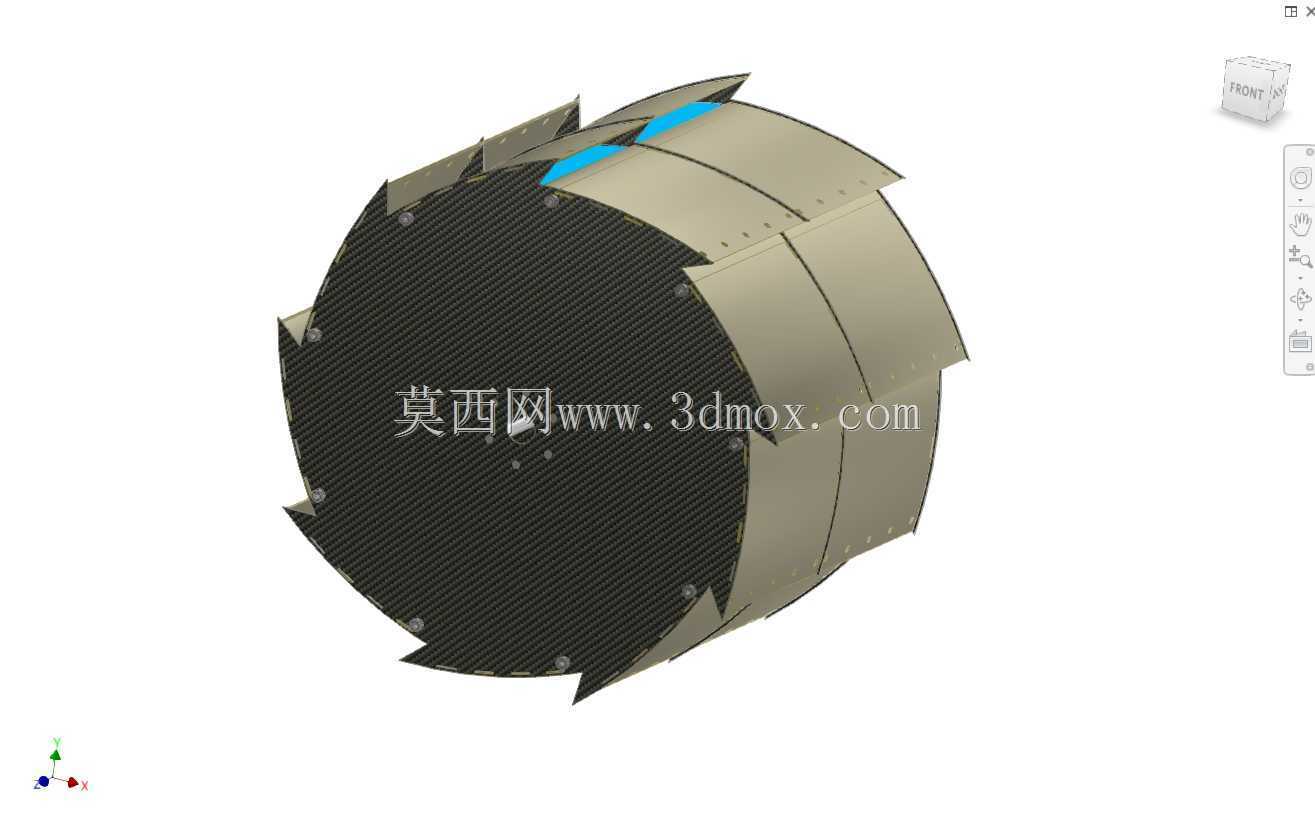

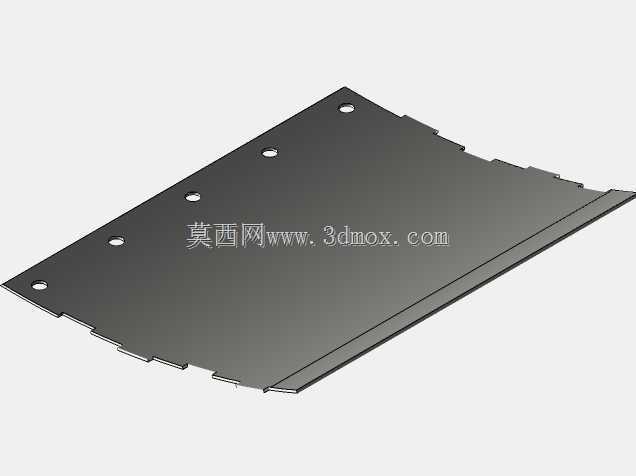

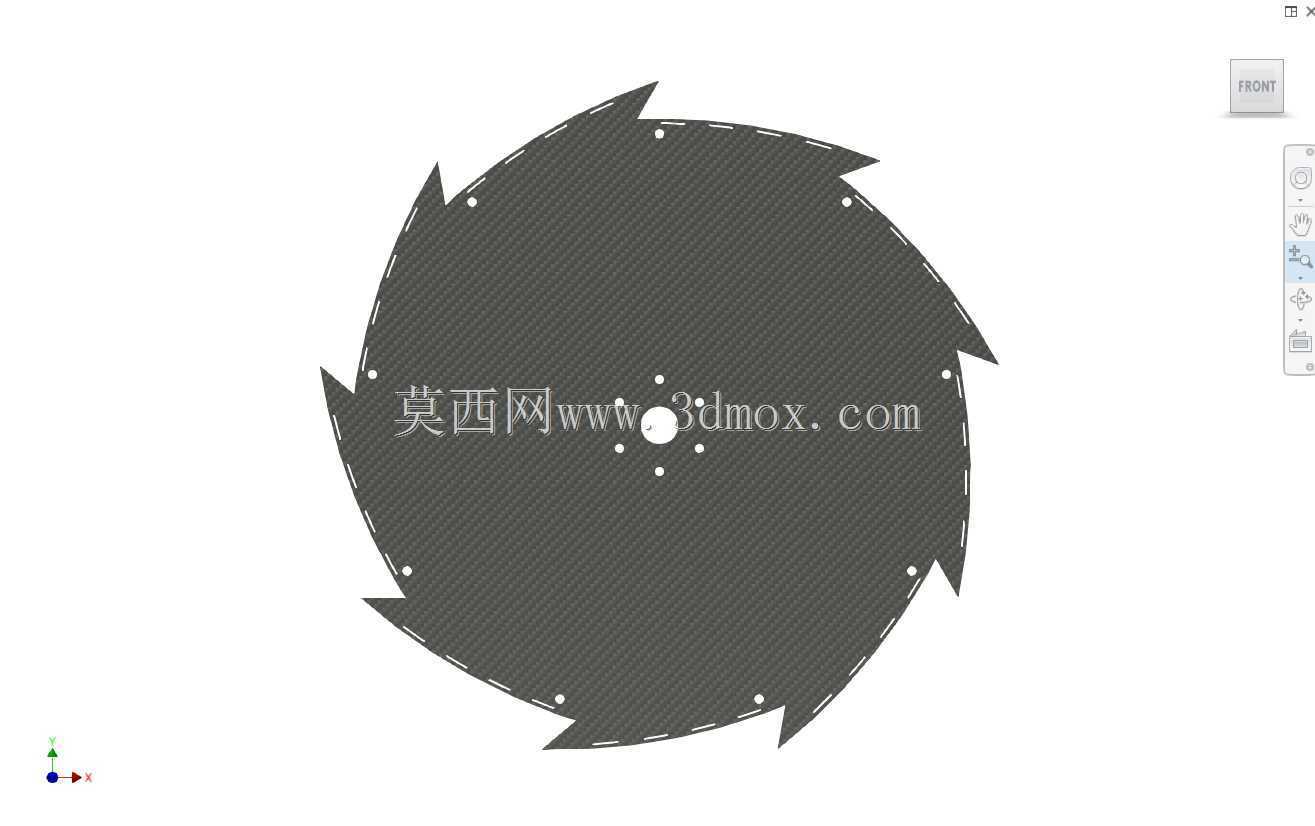

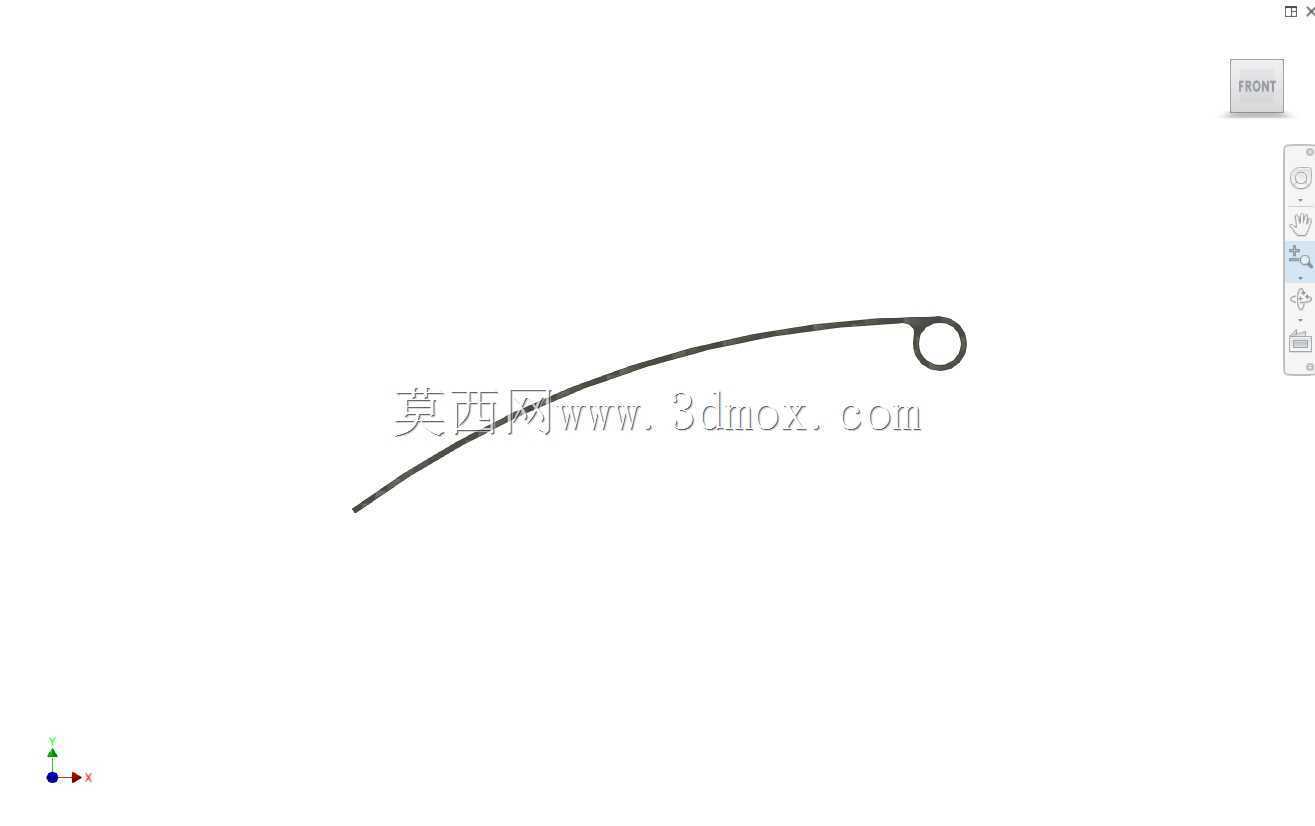

滚筒由三个圆盘组成，通过一组垫片放在一起。在所述圆盘之间是外护罩，用于通过与给定的槽连接来形成滚筒。该设计旨在使用很少的元件（磁盘、屏蔽、挡板和垫片），以便于制造，特别是在运输过程中体积小。每个外围垫片上都有一个挡板，其作用是在铲子挖出所需量的风化层后关闭滚筒的入口。该模型没有显示挡板是如何按目的驱动的，因此目前不要透露该机构的简单性：（在完成的设计中：（在滚筒挖掘时，下挡板可以自由移动，在滚筒通过工作位置时被阻挡。这样，它就形成了一个半封闭的滚筒，只有工作挖掘区域是打开的，从而提高了风化层的保留率。在反向运动中，当需要卸载滚筒时，凸轮将以打开底部挡板的方式定位，从而允许卸载。根据比赛持有者或Grabcad管理员的要求，我将透露驱动机制（这非常简单）。由于其设计方式，滚筒的结构阻力增加，但重量轻-3.75kg。每个盾构都有一系列孔，因此可以根据土壤条件的要求安装和更换不同的挖掘尖端。由于其工作方式，滚筒保留了75%以上的收集到的风化层。我认为这是最简单、最有效的模型之一。。。请记住，这是一个概念模型，不是DFP或DFM。（正如Filip?abacky所观察到的：）在目前的设计中，勺子的总宽度大于所需的最大宽度-175mm。为了解决这个问题，圆盘将被分为12个扇区，滚筒每一半上的勺子-6将交替放置，最终滚筒可以分成3部分而不是两部分
