机场地面电动GPU电源保障设备结构设计

　　在民用机场、通航机场的地面保障作业体系里，电动GPU是停靠机位航空器外接供电的核心装备，承担着替代机载APU为停场飞机提供稳定工频电源的作用，能大幅降低航司燃油消耗与APU损耗，同时减少机坪噪音与尾气排放，是当前绿色机坪建设中重点推广的地勤设备。不同于传统柴油动力GPU，电动GPU依托储能单元或地面电网取电，无尾气排放、运行噪音低，适合在廊桥机位、近机位以及有环保要求的通航作业点使用，作业时不会对机坪作业人员、周边登机旅客造成尾气与噪音干扰。

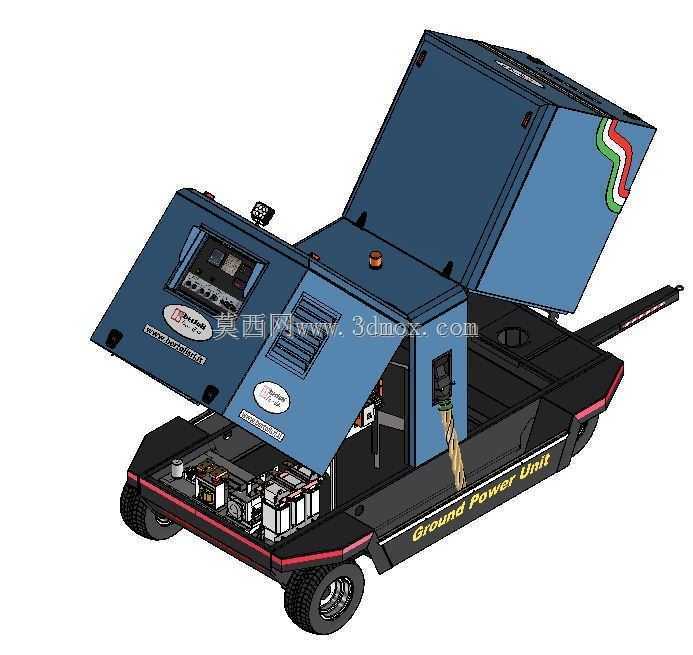

　　从结构设计逻辑来看，这款电动GPU采用轮式移动底盘布局，整体采用低重心承载式框架结构，底盘框架选用高强度矩形钢管焊接成型，框架内部预留了电源变换模块、储能模组、控制单元、散热系统的独立安装舱位，各舱位之间设置金属隔板做电磁屏蔽与物理隔离，避免强电回路对控制信号造成干扰。底盘的行走轮组采用前定向、后转向的布局，后轮配套转向牵引结构，既可以由地勤人员推行移动，也可以通过牵引杆挂接在机坪牵引车后做短距离转场，轮组选用实心橡胶轮胎，适配机坪粗糙的水泥、沥青路面，同时避免充气轮胎在机坪存在扎钉漏气的风险。设备顶部设置了防滑花纹钢板作业平台，平台边缘做翻边凸起处理，防止放置在顶部的电缆、接头滑落，同时平台预留了电缆卷盘的安装位，作业时可快速拉出供电电缆对接航空器电源接口，转场时可将电缆规整收纳在卷盘上，避免电缆拖拽磨损。

　　设备正面设置了操作与接口面板，面板上集成了电源输出接口、状态显示屏、操作按钮、急停开关，所有接口都做了防水防尘处理，适配机坪露天作业的雨雪、扬尘环境，面板外侧设置可开合的防护舱门，非作业状态下关闭舱门可保护操作元件不受外力磕碰、雨水侵蚀。设备侧面设置了通风散热格栅，格栅内侧配套防尘滤网与强制散热风机，当电源变换模块满负载运行时，风机可根据模块温度自动调整转速，将舱内热量快速排出，保证设备在夏季高温机坪环境下持续稳定运行，不会出现过热降功率的问题。设备尾部设置了牵引连接结构与驻车制动装置，驻车制动采用手动机械锁止结构，设备停靠在作业机位时扳下制动杆即可锁止后轮，避免机坪有坡度时设备出现滑移，保障供电作业的安全性。

　　从安装边界与尺寸适配角度，这款设备的整体宽度控制在1.2米以内，长度控制在2.2米以内，高度控制在1.1米以内，可顺利通过机坪各类设备通道、廊桥下方的限高区域，不会与廊桥活动端、机位地井设备产生干涉。设备底部离地间隙设置为150毫米，可顺利通过机坪常见的减速带、电缆沟盖板凸起，不会出现底盘剐蹭的问题。内部电源模块的安装采用滑轨式抽拉结构，维护时可将模块从舱内抽出，不需要完全拆解设备外壳，大幅降低一线维护人员的作业强度。各电气元件的布线全部沿底盘框架的走线槽布置，强电、弱电线路分槽敷设，线路接头全部采用航空插头连接，既方便装配时的布线作业，也方便后期故障排查时的线路拆解与更换。

　　在实际作业场景中，这款电动GPU可满足从通航小型飞机到窄体干线客机的地面供电需求，设备输出的电源参数完全匹配航空器供电标准，输出回路设置了过压、过流、短路、漏电多重保护机制，一旦检测到输出参数异常会在毫秒级切断输出回路，避免对航空器机载电气设备造成损伤。设备的整体结构做了抗振优化，所有内部模块都采用减震垫与底盘框架连接，可承受机坪转场时的路面颠簸振动，不会出现元件松动、接线脱落的问题。外壳钣金件全部做了户外耐候喷塑处理，可长期耐受机坪的紫外线照射、雨水侵蚀、航空煤油腐蚀，外壳漆面不会出现起皮、脱落、锈蚀的问题，适配机坪复杂的户外作业环境。
