BP10普通型T柱电力安装基座结构

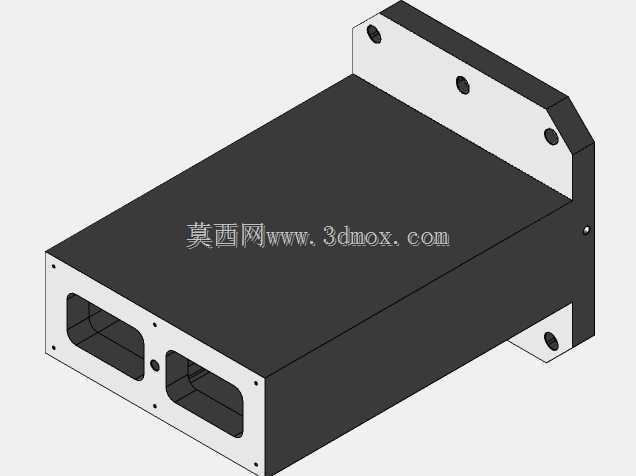

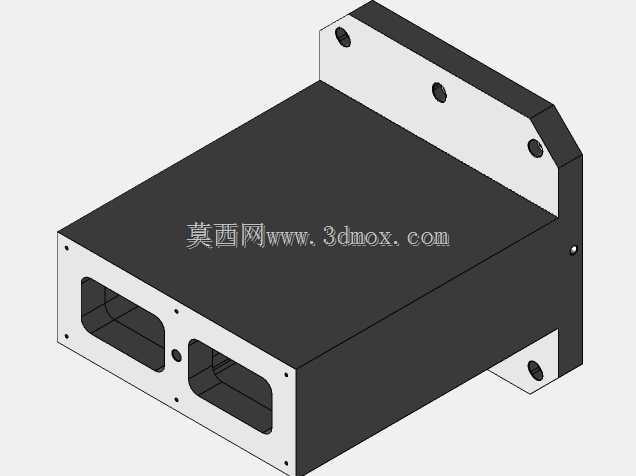

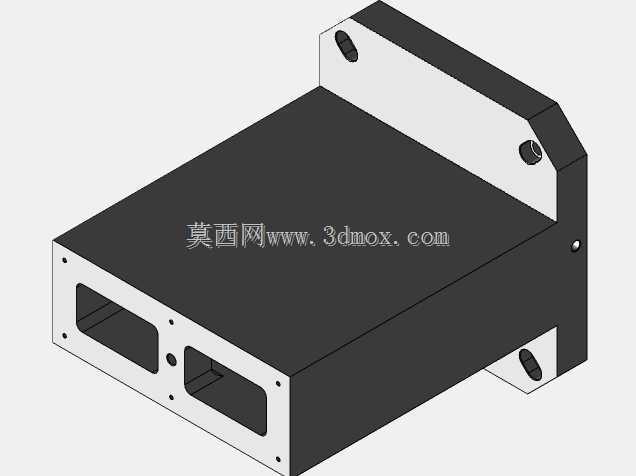

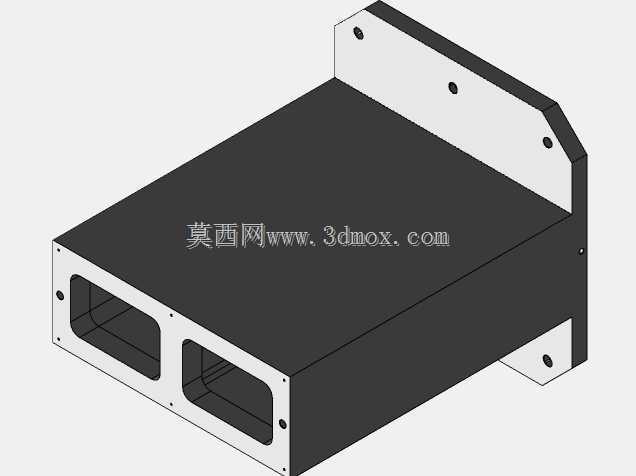

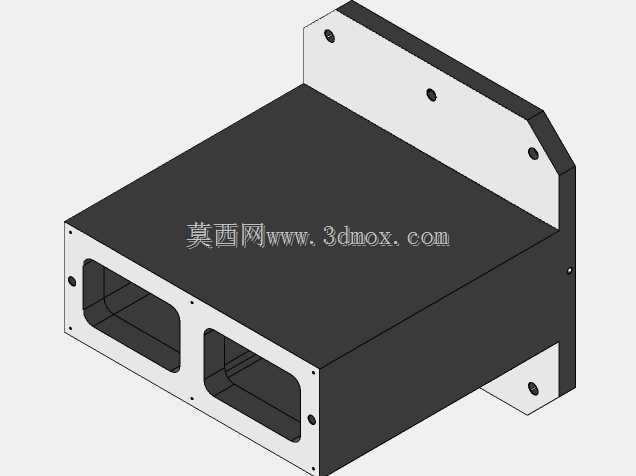

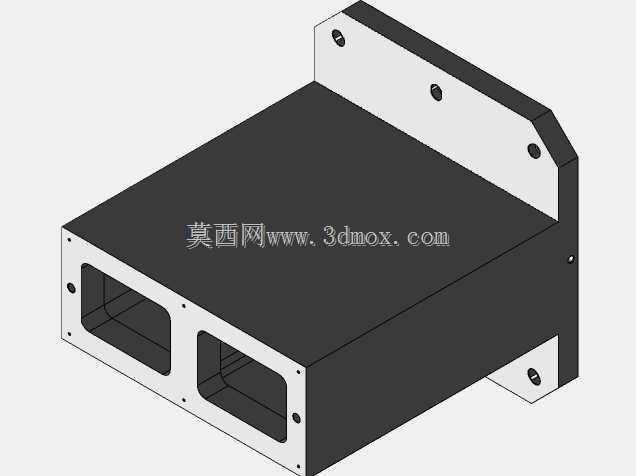

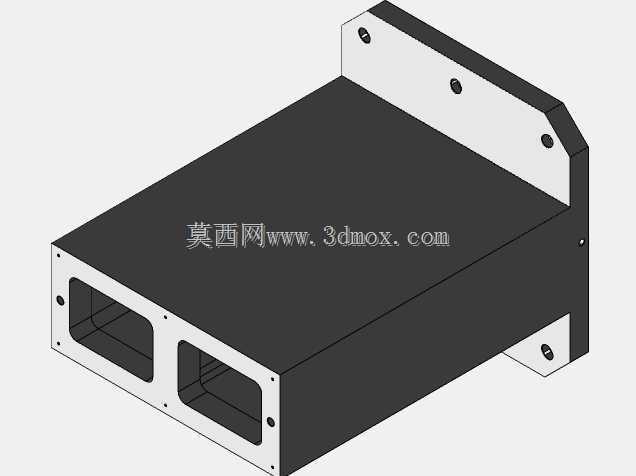

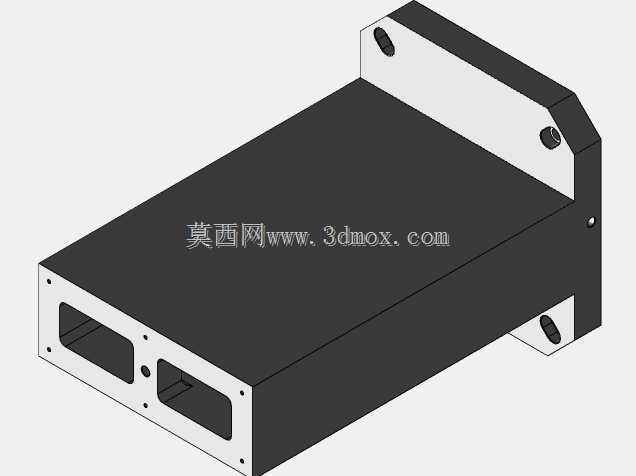

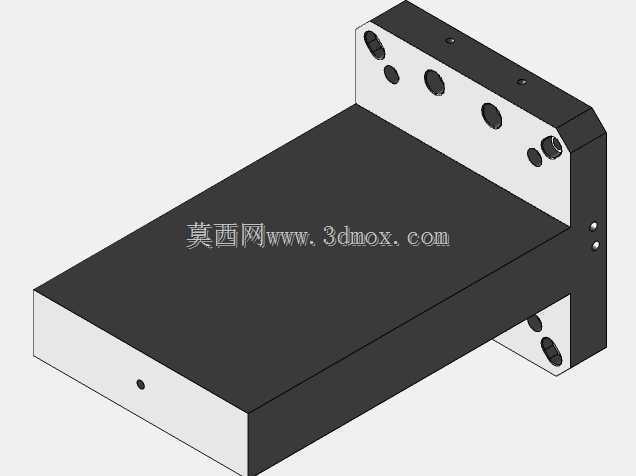

　　在电力输配系统的户外台架搭建、户内配电柜体组装场景中，这类T型立柱构件是承载变压器主体、配套接线端子排与绝缘防护组件的核心支撑部件，区别于常规角钢结构的支撑件，该款普通型BP10 T柱采用一体化铣削成型的结构设计，避免了多件拼接带来的装配累计误差，在长期承受设备静载荷与户外风振、线路牵拉动载荷的工况下，结构稳定性更有保障。从结构设计逻辑来看，构件整体呈L型截面布局，垂直立面作为安装对接面，均匀排布多组不同孔径的安装孔位，其中大直径孔用于穿设主固定螺栓实现与变压器本体的刚性连接，小直径孔为定位销孔与辅助固定孔，安装时可先通过定位销完成构件与设备的位置对齐，再锁紧主固定螺栓，大幅降低现场装配的对位难度，

　　也能避免螺栓锁紧过程中构件出现移位偏差。水平承载面做了整面铣平处理，平面度控制在装配公差允许范围内，与变压器底部安装面可以实现完全贴合，不会出现局部虚接导致的受力不均问题，承载面边缘做了微小的倒角处理，既可以去除机加工产生的锐边毛刺，避免安装过程中划伤操作人员或线缆绝缘层，也能在设备落位时起到导向作用，降低对接难度。构件的尺寸覆盖300mm到800mm的适配区间，可匹配不同容量等级的电力变压器安装需求，垂直安装面的孔位间距严格遵循电力设备安装的通用尺寸规范，不需要在现场进行二次打孔加工，直接适配标准规格的固定紧固件，水平承载面的宽度经过载荷校核，在最大尺寸规格下可满足对应容量变压器的承重要求，不会出现长期载荷下的形变问题。

　　在加工工艺层面，该构件采用CNC一体化加工完成，所有安装孔位的位置度、孔壁垂直度都经过精度校验，孔口处做了沉孔处理，螺栓锁紧后螺栓头可以完全沉入沉孔内，不会突出构件表面，既避免了突出部位剐蹭其他配件，也能让螺栓的锁紧力均匀分布在接触面上，不会出现应力集中导致的构件局部变形。从安装边界来看，该T柱的垂直立面背部为平整贴合面，安装时可直接贴靠在配电架的横梁或者柜体的安装梁上，不需要额外加装调整垫片，构件整体的厚度经过力学仿真优化，在满足结构强度要求的前提下尽可能控制自重，既降低了材料成本，也减轻了现场安装的搬运难度。在实际应用中，这类T柱通常成对对称安装在变压器的两侧，共同承担设备的全部重量，

　　同时垂直立面的多余孔位还可以用于固定线缆走线架、接地端子等附属配件，不需要额外在构件上焊接其他安装支座，简化了整体安装结构。构件的所有棱角位置都做了钝化处理，没有尖锐的加工棱角，在户外施工或者柜内装配时，能有效减少施工过程中的磕碰损伤风险，安装孔的内壁做了光滑处理，穿设螺栓时不会出现卡滞，也不会因为孔壁毛刺刮伤螺栓的螺纹表层，影响螺栓的锁紧强度。不同于焊接成型的支撑构件，一体化铣削的T柱不存在焊接应力残留的问题，在户外温差变化大、长期受振动影响的工况下，不会出现焊缝开裂、结构形变的问题，使用寿命更长，也减少了后期运维的更换成本。在结构设计阶段，设计人员针对不同安装场景的受力情况做了有限元仿真验证，对孔位周边的应力集中区域做了局部加厚处理，在螺栓锁紧力与设备载荷的共同作用下，孔位周边不会出现开裂、形变的问题，水平承载面的根部做了圆弧过渡处理，进一步分散垂直载荷带来的应力，避免直角位置长期受力出现疲劳裂纹。
