多轮摇臂式移动承载转向行走机构

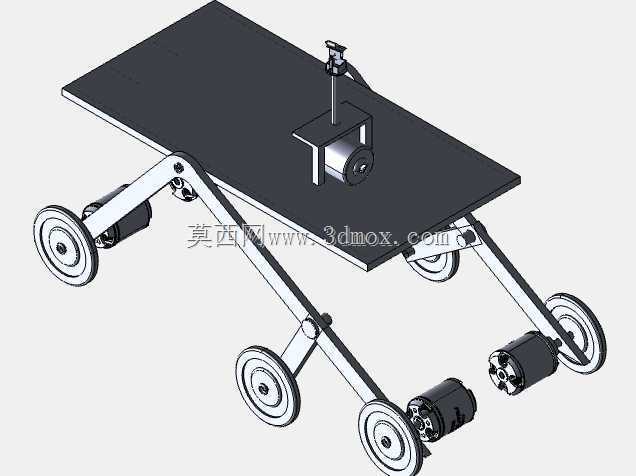

　　这套摇臂转向行走机构，核心是为非平整铺装路面的移动承载场景设计的行走单元，常见于小型巡检机器人、户外探测载具、厂区窄道物料转运小车的底盘结构中，区别于常规固定轴轮系，它能在路面存在凸起、凹陷、缓坡障碍时，始终保证所有行走轮与地面保持有效接触，避免单轮悬空带来的驱动力流失、车体侧倾甚至翻覆的问题。从结构布局来看，整套机构以中部承载平板为安装基准，平板作为上层设备的安装面，预留了充足的安装孔位与平面空间，可搭载检测模块、储物料架、动力控制单元等不同功能组件，平板下方通过铰接支座连接两侧的对称摇臂结构，每侧摇臂采用多段铰接的连杆设计，每段摇臂末端都安装有独立的行走轮与驱动单元，驱动单元直接集成在轮组侧方，省去了长传动链带来的动力损耗，

　　也让每个轮组的动力输出更直接。设计时首先考虑的是越障过程中的轮压分配，摇臂的铰接点位置经过反复校核，当单侧车轮遇到凸起障碍时，对应的摇臂段会绕铰接点向上转动，将载荷通过连杆结构均匀分配到同侧其余车轮上，不会因为单轮抬升导致其余轮组的接地压力骤增或骤减，哪怕是跨越高度达到轮径三分之一的垂直障碍，整套机构也能保持车体平板的相对平稳，上层搭载的设备不会出现过大的倾角波动。安装边界方面，整套机构的横向宽度、纵向轮距都可以根据承载需求调整铰接臂的长度来适配，承载平板的厚度根据额定载荷选取，常规轻型承载场景下平板采用6-8mm的铝合金板材即可满足刚度要求，摇臂连杆采用硬质铝合金铣削加工，铰接位置采用带自润滑衬套的销轴连接，

　　无需频繁加注润滑脂就能满足长时间户外运行的耐磨需求，轮组采用聚氨酯包胶材质，既保证足够的抓地力，也能在厂区环氧地坪、户外柏油、碎石路面等不同材质地面行走时不会过度损伤路面。不同于行星轮式越障结构的复杂传动，这套摇臂结构的动力全部布置在轮端，布线可以顺着摇臂内部的走线槽延伸到中部平板的控制舱，避免线缆外露被障碍物剐蹭，转向功能通过两侧轮组的差速实现，配合摇臂的自适应摆动，最小转弯半径可以控制在自身长度的0.8倍以内，在狭窄的设备巡检通道、货架间巷道内都能灵活转向。实际应用中，这类结构不需要额外配置主动悬架的阻尼与控制单元，纯机械结构就能实现路面自适应，后期维护成本远低于带主动调节的悬架系统，对于载荷在50kg以内的小型移动载具来说，

　　这套结构的重量占比可以控制在整体重量的30%以下，不会过多占用搭载设备的重量配额。在建模过程中，所有铰接位置的配合间隙都按照实际加工公差预留，销轴与孔的配合选取H7/g6的间隙配合，保证摇臂转动时没有卡滞，驱动电机的安装座与摇臂采用一体化设计，减少装配时的累计误差，轮组的安装法兰与电机输出轴采用平键连接，传递扭矩时不会出现打滑问题，承载平板下方预留了电池舱、控制板的安装位，所有安装孔的位置都避开了摇臂摆动的运动包络，不会出现摇臂转动时与上层安装部件干涉的问题。针对不同的使用场景，还可以通过调整摇臂的分段数量、轮组直径来适配更高的越障需求，比如在碎石较多的户外场景，可以更换更大直径的轮组，同时加长摇臂的下段长度，提升障碍通过性，在平整室内场景则可以缩小轮径，缩短摇臂长度，提升整体的行走稳定性。
