重型车转向架轴及配套轮胎结构设计

项目分类:转向架 发布时间:2024-09-15 ID:773438
  • 重型车转向架轴及配套轮胎结构设计
  • 重型车转向架轴及配套轮胎结构设计
  • 重型车转向架轴及配套轮胎结构设计

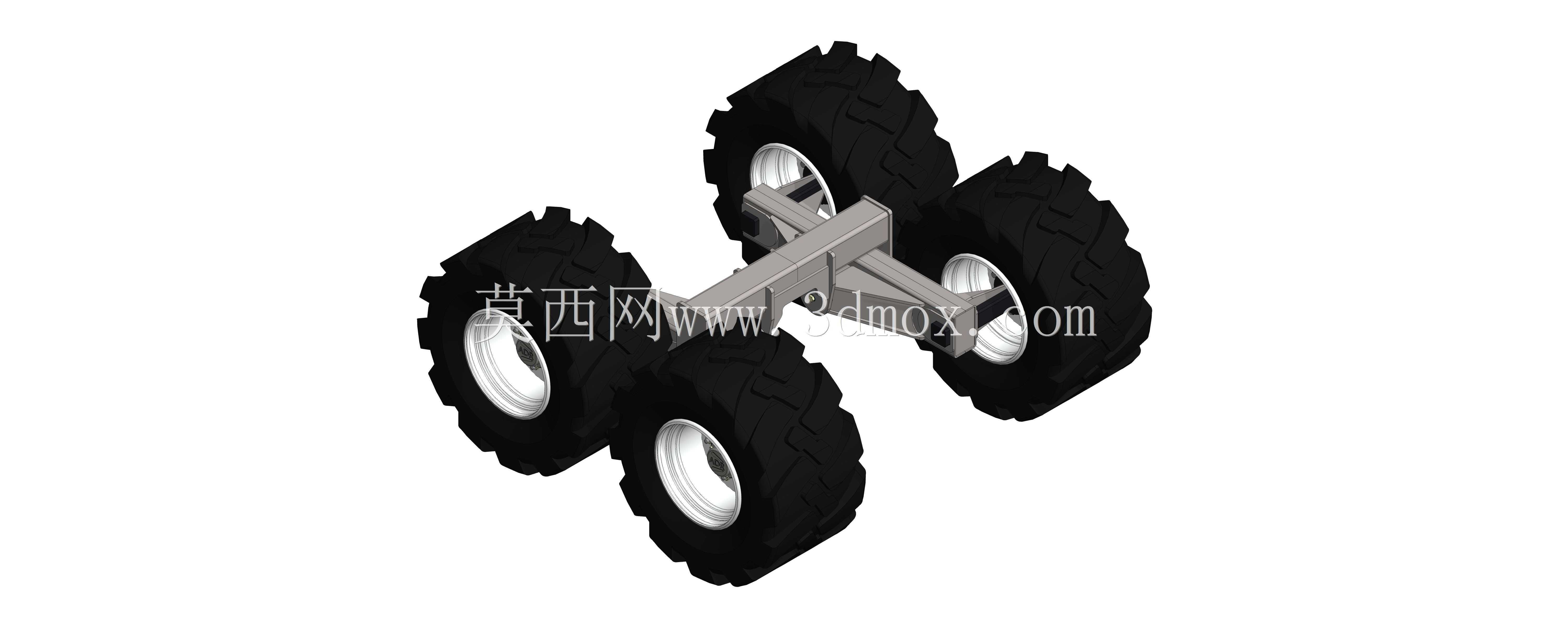

  在重型工程车辆、重载货运底盘的行走系统设计中,转向架轴作为承载整车载荷、传递转向力矩与驱动扭矩的核心结构件,其结构合理性直接决定了整车的承载能力、转向可靠性与复杂路况通行能力。本次设计的转向架轴配套大尺寸越野轮胎,适配非铺装路面的重载作业场景,常见于矿用短途转运车辆、重型工程作业机械的底盘行走单元,能够在碎石路面、泥泞场地、临时施工便道等工况下稳定承载,避免车轴因冲击载荷出现结构变形或疲劳失效。

  从功能特性来看,该转向架轴采用整体式承载结构设计,轴体截面经过变截面优化,在轮端安装位置、转向节连接位置做了局部加厚处理,匹配600/50R22.5规格的宽基工程轮胎,宽断面轮胎能够有效降低接地比压,在松软路面行驶时减少沉陷风险,同时深块状的越野胎纹设计可以提供更强的抓地力,满足爬坡、泥泞路面脱困的使用需求。轴体的安装边界严格适配重型车的轮距参数,整体外形尺寸控制在2580x1171x2481mm范围内,其中2580mm的轴体总长匹配常规重型工程车的轮距要求,1171mm的宽度方向尺寸预留了转向节转动、制动系统安装的足够空间,2481mm的高度方向尺寸包含了轮胎充气后的总高度,在底盘布置时可以直接参考该尺寸预留轮拱空间,避免转向过程中轮胎与车架、轮拱发生运动干涉。

  设计过程中优先考虑了重载工况下的载荷传递路径,轴体的受力点从轮端轴承位逐步向中心车架连接位置过渡,避免出现应力集中的直角结构,所有过渡位置均采用大圆角过渡处理,减少交变载荷下的疲劳裂纹产生风险。轮胎与轮辋的配合结构采用标准的重载轮辋卡槽设计,能够保证轮胎在低气压、大冲击载荷下不会出现脱圈问题,同时轮辋的安装止口与轴头的配合公差采用过渡配合设计,既保证装配时的便利性,又能避免行驶过程中轮辋出现窜动。转向连接位的结构设计预留了转向拉杆、转向节臂的安装接口,接口尺寸匹配通用重型车的转向系统配件,不需要额外做改装即可适配常规的液压助力转向系统,降低整车的配件采购与维护成本。

  在实际应用场景中,该结构可以直接用于非道路重型作业车辆的前转向驱动桥设计,也可以根据需求调整轴体的连接位结构,适配后从动桥的使用需求。针对工地内转运重载建材、矿场短途转运矿石的使用场景,轴体的承载能力经过结构校核,能够满足额定载荷下的长期使用需求,配套的宽基轮胎可以分散载荷,减少对临时施工路面的破坏,降低施工场地的路面维护成本。设计时还考虑了维修便利性,轮端的轴承安装位、油封位均采用标准尺寸设计,后期维护时可以直接采购通用的重型车轴承、油封配件,不需要定制特殊规格的密封件与轴承,减少设备停机维护的时间成本。

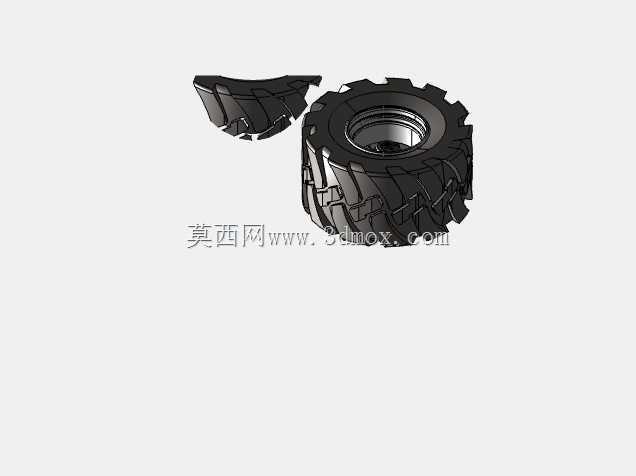

  从建模细节来看,轮胎的胎纹结构完全还原真实工程轮胎的块状纹路设计,每一块胎纹的拔模角度、圆角处理都符合实际轮胎的生产工艺要求,既可以用于整车的装配干涉检查,也可以用于渲染展示、整车动力学仿真分析,在做整车的通过性仿真时,准确的轮胎外形尺寸与胎纹结构可以提升仿真结果的准确性,帮助设计人员提前判断车辆在不同路况下的通过能力。轴体的所有安装孔位、连接平面的位置度都严格按照实际装配要求设计,在三维装配环境中可以直接调用该模型进行底盘总布置,不需要额外调整安装接口的位置,能够有效缩短底盘设计的周期,减少设计过程中出现的装配干涉问题。
