无刀片信任器机械结构三维设计

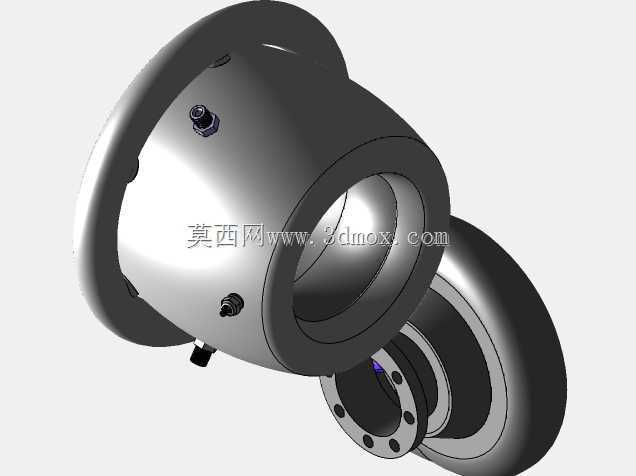

　　在流体输送与动力系统的配套部件选型中，这类无刀片结构的信任器常被应用在燃气轮机配套的空气燃料供给链路环节，区别于传统带剪切刀片的同类部件，它的核心作用是在空气与燃料雾化链路和燃烧链路相互独立的系统架构里，完成介质流态的稳定传递与工况信号的可靠反馈，不会对雾化后的燃料颗粒产生额外的剪切扰动，能最大程度保留雾化链路输出的燃料粒径分布一致性，避免因额外剪切带来的流场紊乱，保障燃烧环节的空燃比稳定。从结构设计逻辑来看，整个部件采用回转体为主的构型，主体外壳为带弧形过渡的筒状结构，外壳壁厚做了等强度优化，在安装紧固螺钉的位置做了局部加厚凸台，既避免螺钉拧紧时外壳出现应力集中变形，也能保证整体结构的轻量化，

　　不会给配套安装的管路端带来额外的承重负担。外壳上预留的三个径向紧固螺钉孔，沿圆周方向均布，安装时可以通过这三个螺钉完成内部芯体与外壳的同轴度微调，保证内部流道的对中精度，减少介质流经时的局部阻力损失。部件两端分别设置了不同规格的法兰连接结构，大端法兰为光滑圆弧过渡的对接面，适配大口径的上游雾化管路，小端法兰带均匀分布的螺栓过孔，用来对接下游燃烧侧的管路接口，法兰端面都设计了密封槽安装位，可适配O型密封圈完成端面静密封，避免带压介质出现泄漏。在实际安装场景中，这类部件的安装边界需要预留足够的径向操作空间，用来完成三个径向紧定螺钉的锁紧与调试，轴向方向需要预留至少相当于部件本体长度五分之一的拆装空间，

　　方便后期维护时将内部芯体从外壳中抽出清理，不需要完全拆卸两端的连接管路就能完成日常维护操作，能大幅降低现场运维的工作量。从功能特性上看，无刀片的结构设计彻底避免了传统带刀片结构长期使用后刀片磨损、脱落带来的下游燃烧端异物卡滞风险，内部流道做了光滑圆弧过渡，没有直角突变结构，介质流经时的压损控制在极低水平，不会对上游雾化模块的输出压力造成明显衰减。整个部件的材质选型适配高温工况需求，外壳可采用铸铝合金或者不锈钢材质加工，内部芯体根据输送介质的腐蚀特性可选配不同的表面处理工艺，在燃气输送、工业燃烧系统、小型燃气轮机配套、工业炉窑燃料供给等场景都能适配。设计过程中重点校核了外壳在额定工作压力下的形变位移量，保证在1.

　　6倍额定压力下法兰密封面的翘曲量不超过密封件的补偿极限，同时对三个紧定螺钉的锁紧力矩做了明确规范，避免力矩过大导致内部芯体变形，或者力矩过小导致运行过程中芯体出现移位，影响流道对中精度。回转体的构型也让整个部件的加工工艺性更好，外壳可以采用铸造成型后再做数控车削加工，法兰端面的密封槽和螺栓孔可以通过车削和钻削工序一次装夹完成，能有效控制加工成本，适合批量生产配套。在流道设计上，内部流道的截面变化采用渐扩渐缩的平滑过渡，没有局部的节流突变，能避免介质在流道内部形成涡流区，减少介质流动过程中的压力脉动，让下游燃烧端的介质供给更加平稳，对于提升燃烧效率、降低燃烧过程中的压力波动都有明显作用。这类部件在实际配套使用时，不需要额外加装过滤结构，因为无刀片的大流通截面设计不容易被介质中的微小杂质堵塞，相比传统结构的维护周期能延长两倍以上，尤其适合在连续运行的工业燃烧系统中使用，减少非计划停机的概率。
