直径35毫米火箭模型专用筒体结构件

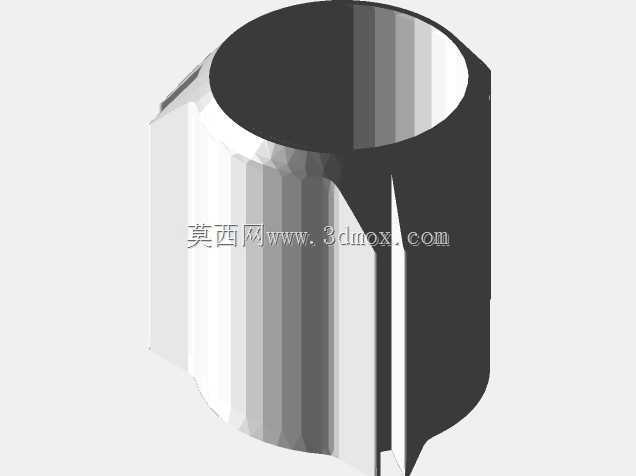

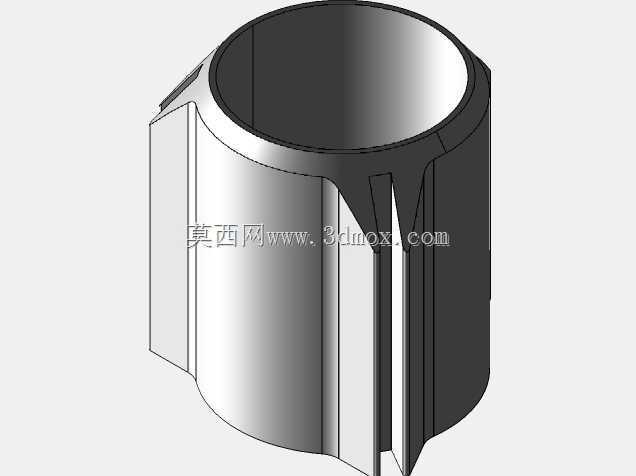

　　在小型固体火箭模型的组装调试环节，筒体段作为承力与外形约束的核心部件，其加工精度直接决定了箭体飞行过程中的气动稳定性与内部组件的安装同轴度。这款直径35毫米的筒体结构件，针对小尺寸模型火箭的装配需求做了针对性的结构优化，外侧设置的三处轴向凸棱，并非单纯的造型装饰，而是兼顾了多重工程功能：一方面凸棱沿筒体轴向通长布置，可作为箭体分段对接时的周向定位基准，避免多段筒体拼接后出现周向错位，保证尾翼、头锥与发动机段的同轴度误差控制在模型飞行允许的范围内；另一方面凸棱向外突出的结构，可在筒体外侧形成预留的安装平面，方便尾翼、导向滑块等外置部件的粘接或螺丝固定，无需额外在光滑筒壁上打磨定位面，降低手工组装的操作难度。

　　从结构受力角度来看，这款筒体采用薄壁圆筒的基础构型，在满足3D打印成型最小壁厚要求的前提下，尽可能降低零件自重，适配小推力模型火箭发动机的载荷上限。筒壁端口处做了局部加厚处理，能够承受分段对接时的轴向挤压力，避免组装或发射瞬间的冲击力导致筒口开裂、变形。外侧凸棱与筒壁采用圆弧过渡连接，既可以减少3D打印过程中的应力集中，避免打印完成后出现层间开裂的问题，也能在飞行过程中降低凸棱与筒壁连接处的气动阻力，减少不必要的紊流干扰。

　　实际应用场景中，这类筒体零件多用于箭体中部的载荷舱或发动机舱段：作为载荷舱使用时，光滑的内壁可以容纳降落伞、航电模块等回收与控制组件，凸棱对应的内壁位置不会出现突出结构，不会占用内部有效装载空间，保证圆柱形的舱内空间可以得到充分利用；作为发动机舱段使用时，筒体内径与标准35毫米直径的模型火箭发动机外壳尺寸匹配，凸棱结构可以增加筒体与发动机固定定位环的接触摩擦力，避免发动机点火后出现轴向窜动，同时凸棱形成的外部加强筋结构，能够承受发动机工作时产生的径向振动，防止薄壁筒身在振动作用下出现失圆变形。

　　设计过程中充分考虑了3D打印的工艺特性，所有结构均无倒扣、无封闭空腔，打印时无需添加额外支撑结构，沿筒体轴向竖直摆放即可一次打印成型，减少后处理的打磨工作量。筒体两端的对接端面做了平面度公差约束，拼接后两段筒体之间不会出现明显缝隙，保证箭体外表的光滑度，降低飞行过程中的摩擦阻力。外侧凸棱的宽度与突出高度经过反复调试，既不会因为尺寸过大增加额外的空气阻力，也不会因为尺寸过小导致定位、安装功能失效，在重量、强度、功能三者之间找到了适配小尺寸模型火箭的平衡点。

　　从安装边界来看，该筒体的有效内径为35毫米，轴向长度可根据不同舱段的需求适配调整，外侧凸棱的外切圆直径控制在39毫米以内，能够适配市面上多数35毫米口径模型火箭的发射导向管尺寸，不会出现发射时卡滞的问题。凸棱上预留的平面宽度足够安装常规尺寸的模型火箭尾翼，翼根与凸棱平面粘接后拥有足够的接触面积，能够承受飞行过程中的气动载荷，避免尾翼在高速飞行时出现脱落、变形的问题。对于模型火箭爱好者与小型航模研发团队而言，这类经过结构优化的筒体零件，能够省去自行建模、反复调整结构参数的过程，直接打印即可用于组装调试，大幅缩短模型的制作周期，同时经过受力与工艺优化的结构，也能减少自制零件容易出现的强度不足、装配错位等常见问题，提升模型发射的成功率。
