大跨度可折叠刚性复合管遮阳灯结构

　　这款可展开式遮阳照明结构，最初的设计触发点来自野外作业、临时应急驻场场景下的大覆盖范围遮阳与顶部照明一体化需求——常规的临时遮阳棚要么需要多根立柱支撑，占用地面作业空间，要么展开跨度有限，无法覆盖直径数十米的作业区域，同时额外架设照明设备还需要单独布线、搭支架，整套系统部署耗时长，转运时因为杆件零散、体积大，单车装载量十分有限。设计团队在做结构方案选型的时候，最先排除了纯柔性索膜结构，这类结构虽然收纳体积小，但抗风载能力弱，遇到突发阵风容易出现膜面撕裂、支撑失稳的问题，尤其是在开阔无遮挡的野外场地，风载的动态冲击是必须优先考量的载荷工况。最终选定的超轻刚性碳复合管加内置电缆的组合方案，本质上是把支撑骨架和供电线路做了集成设计，

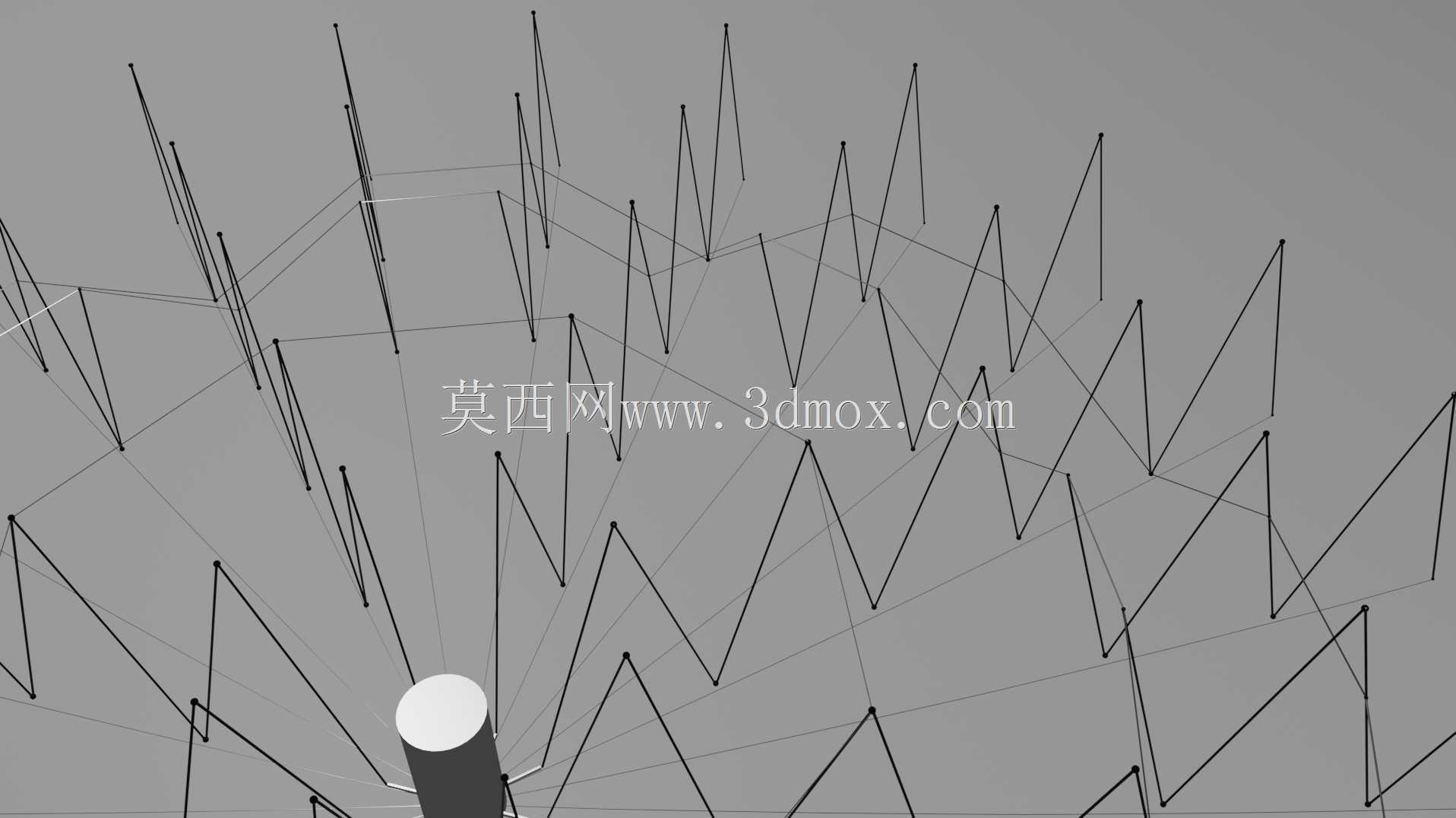

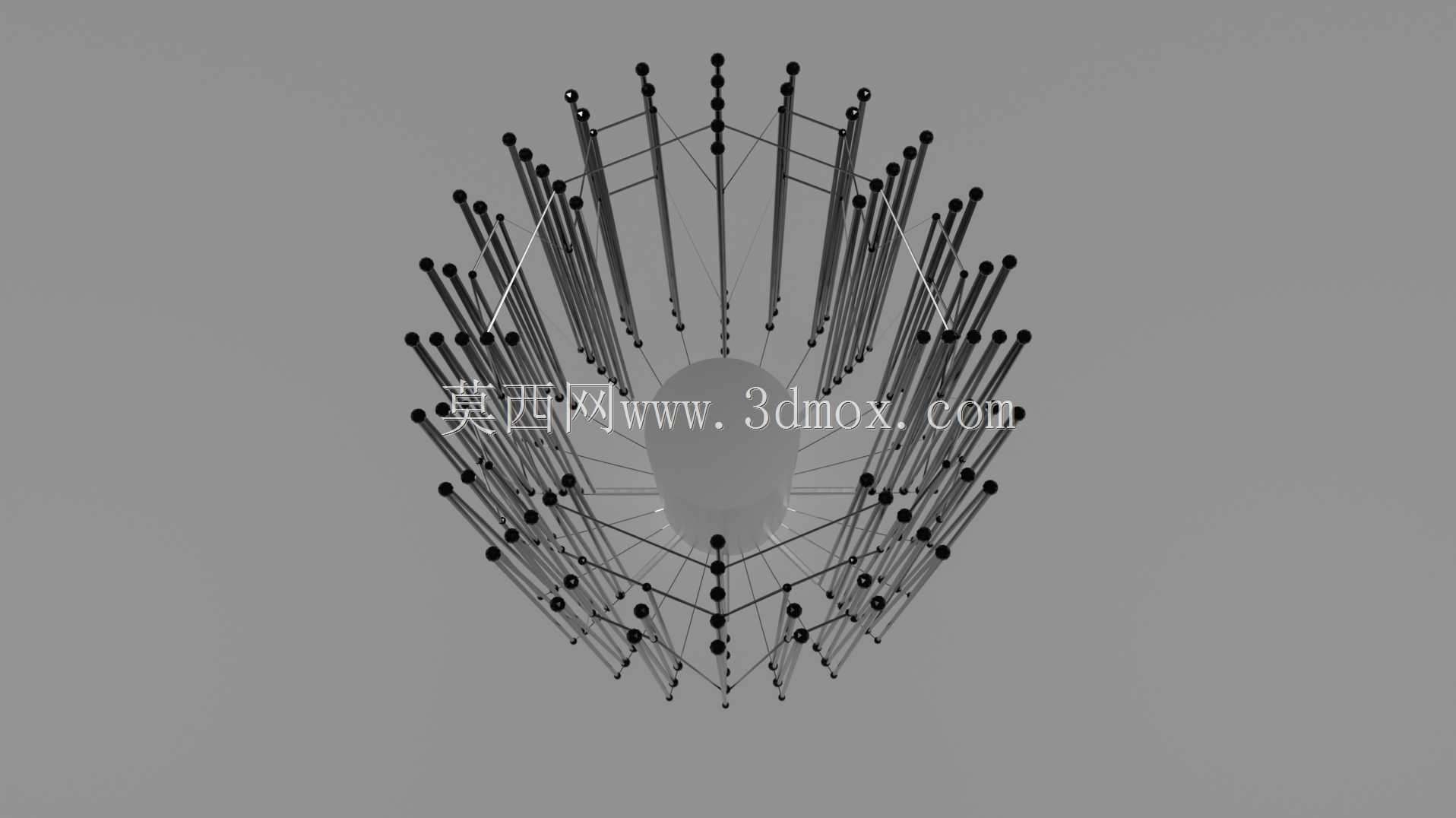

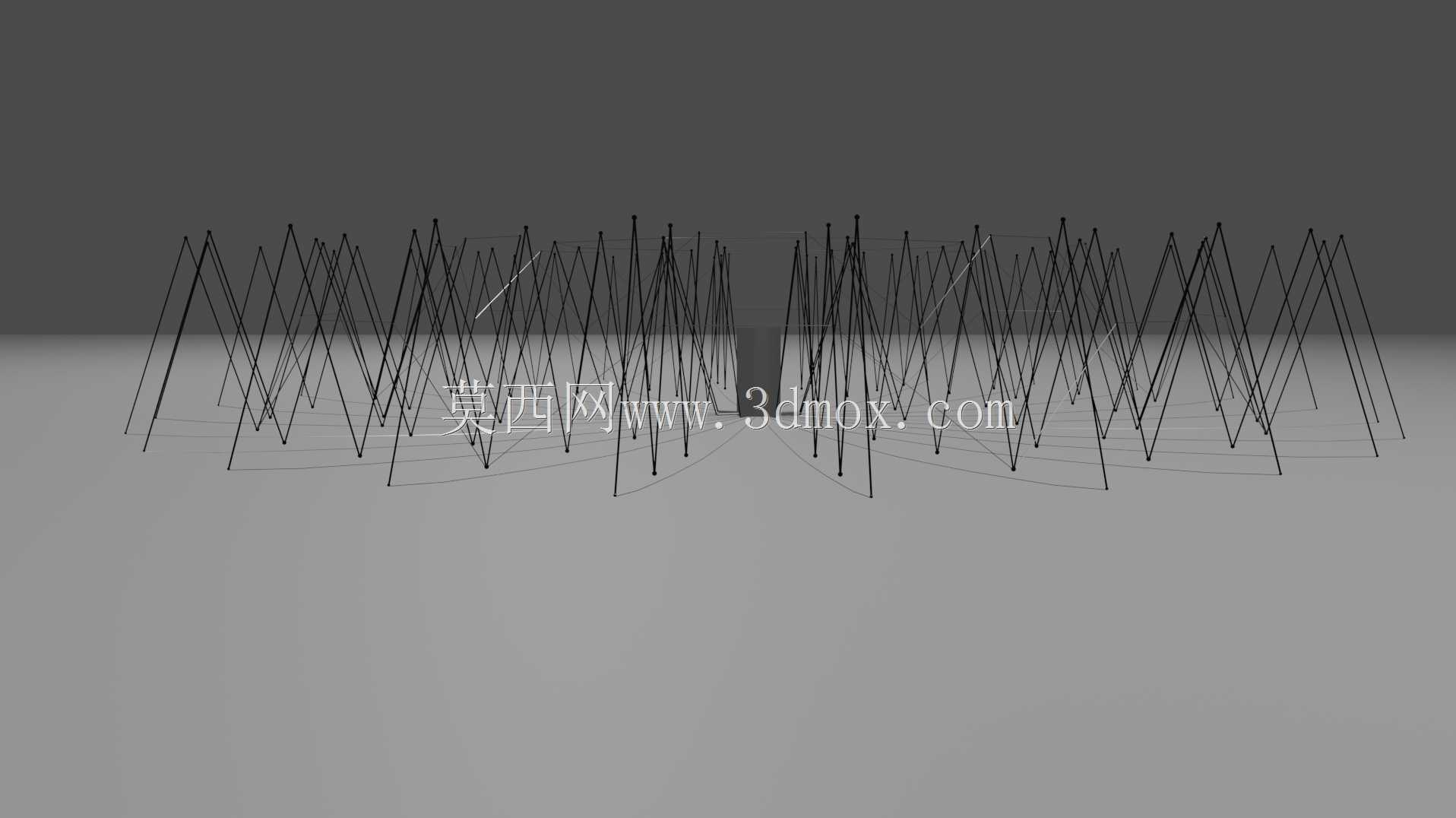

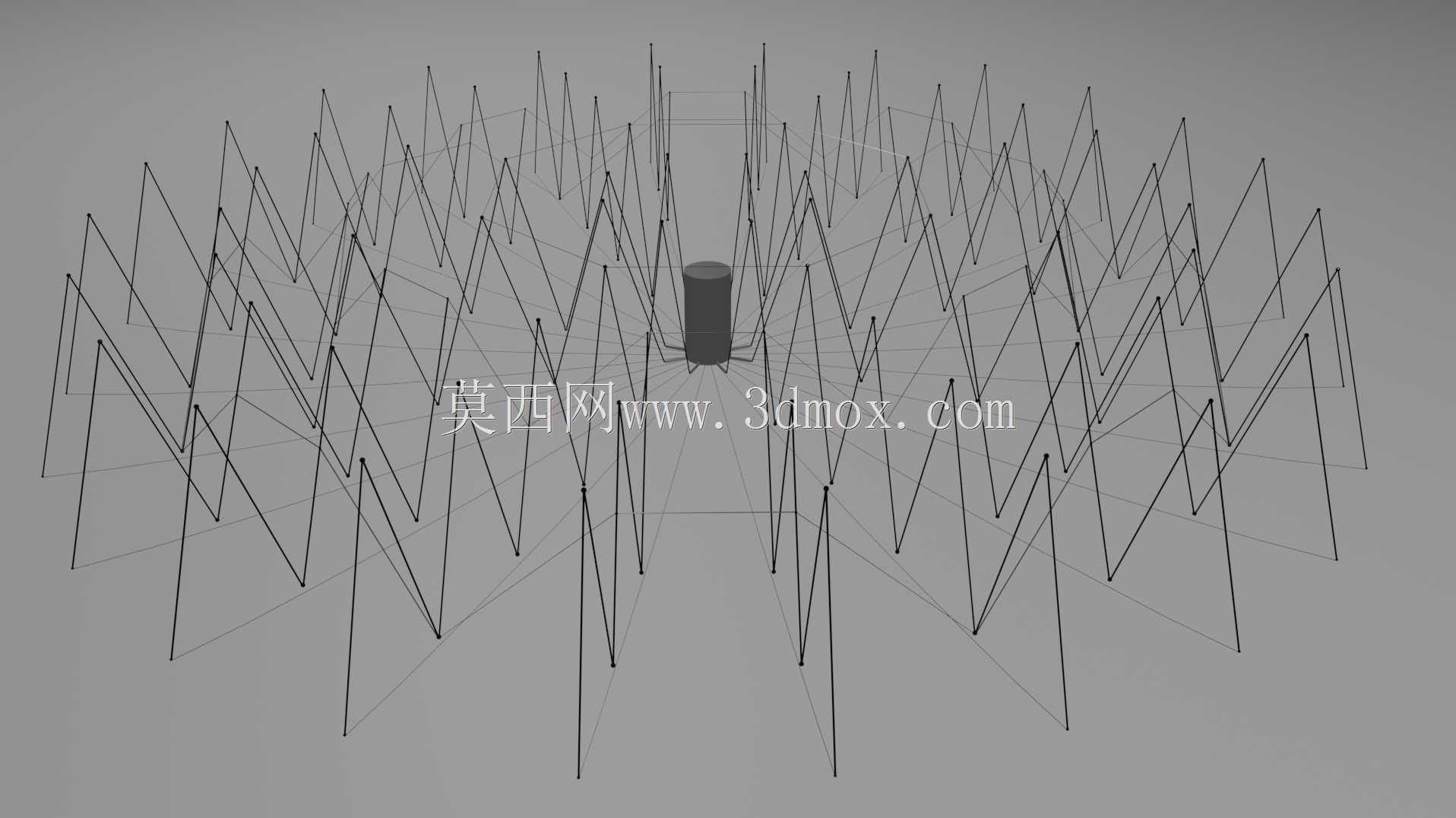

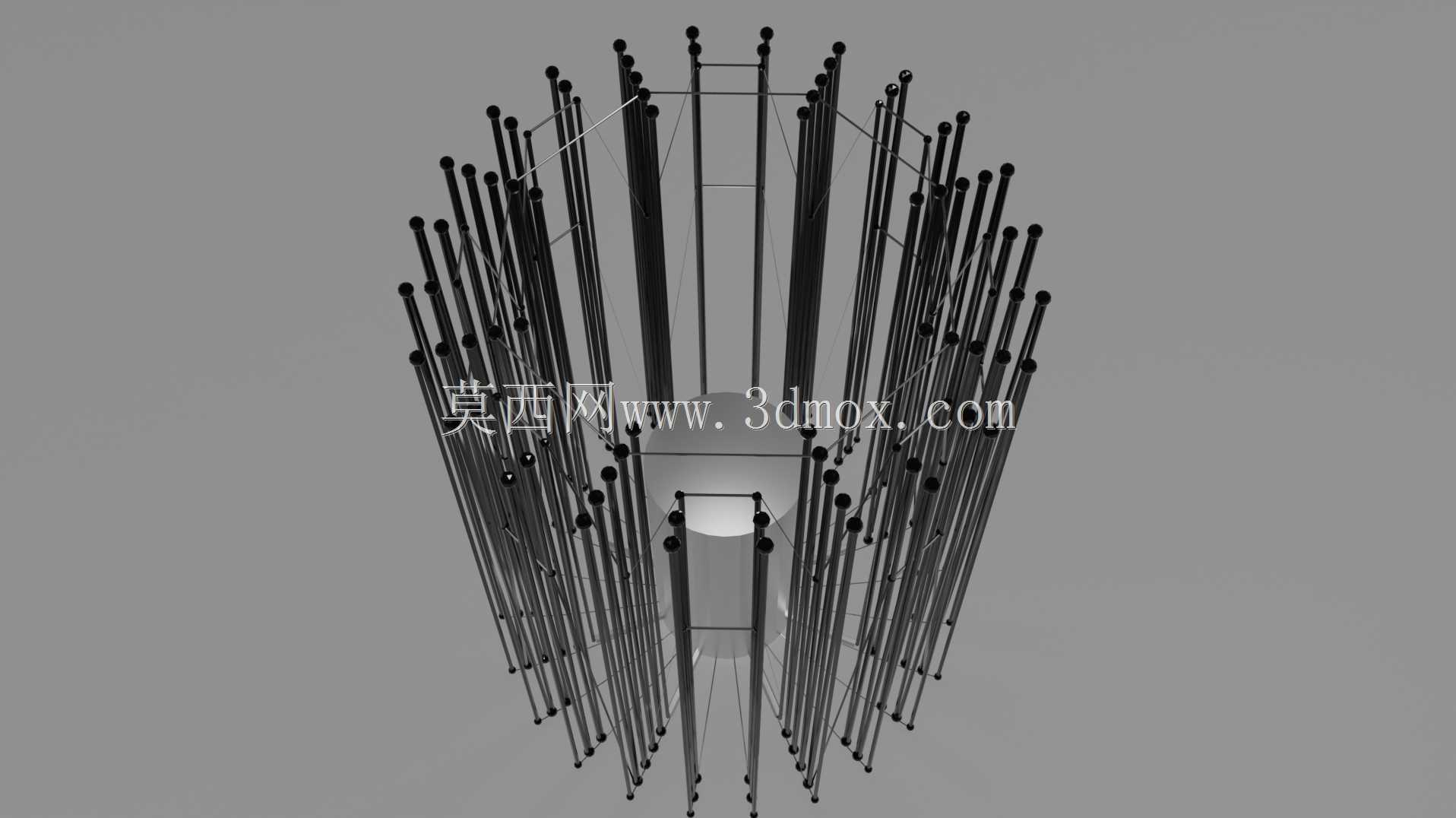

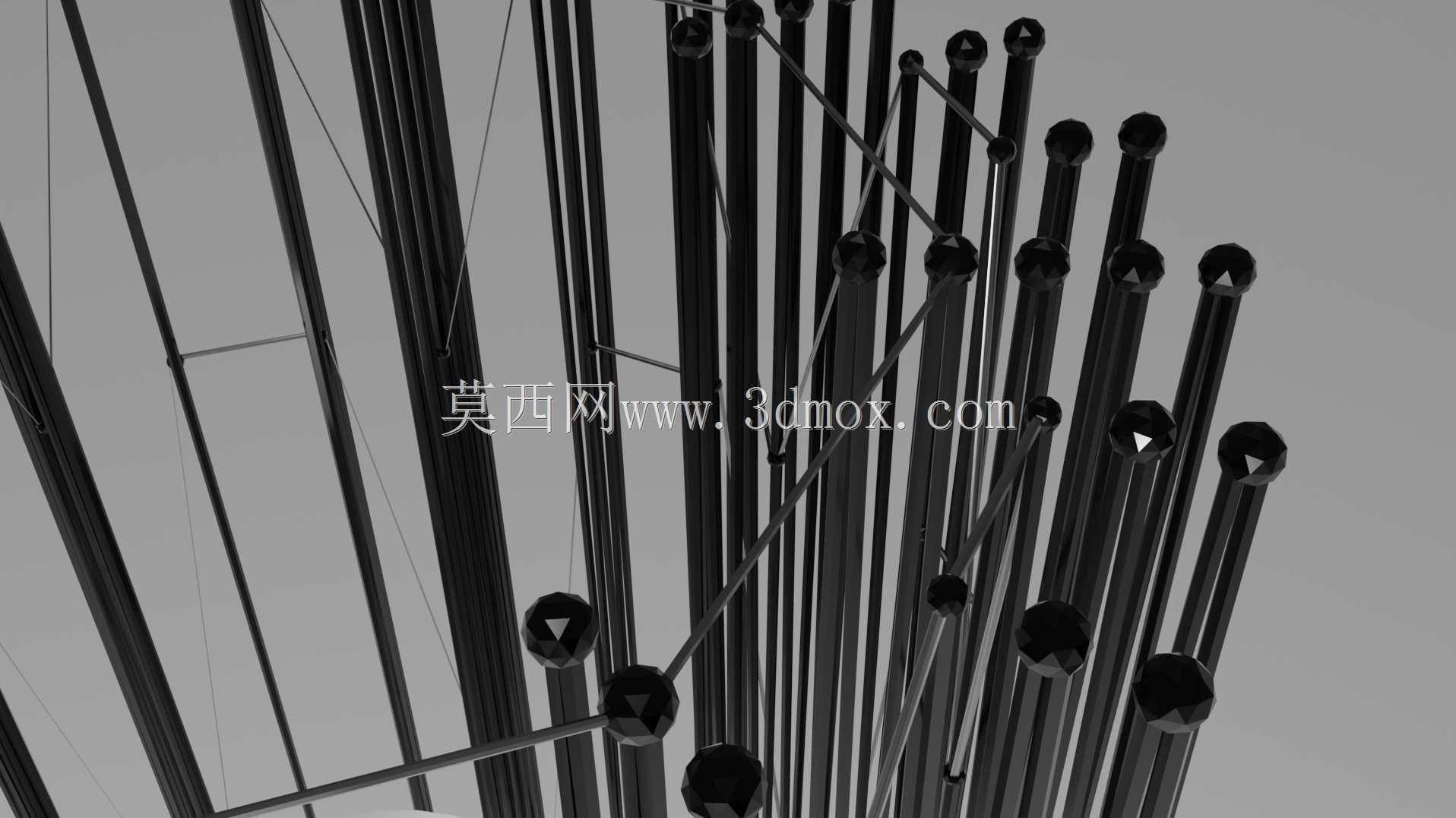

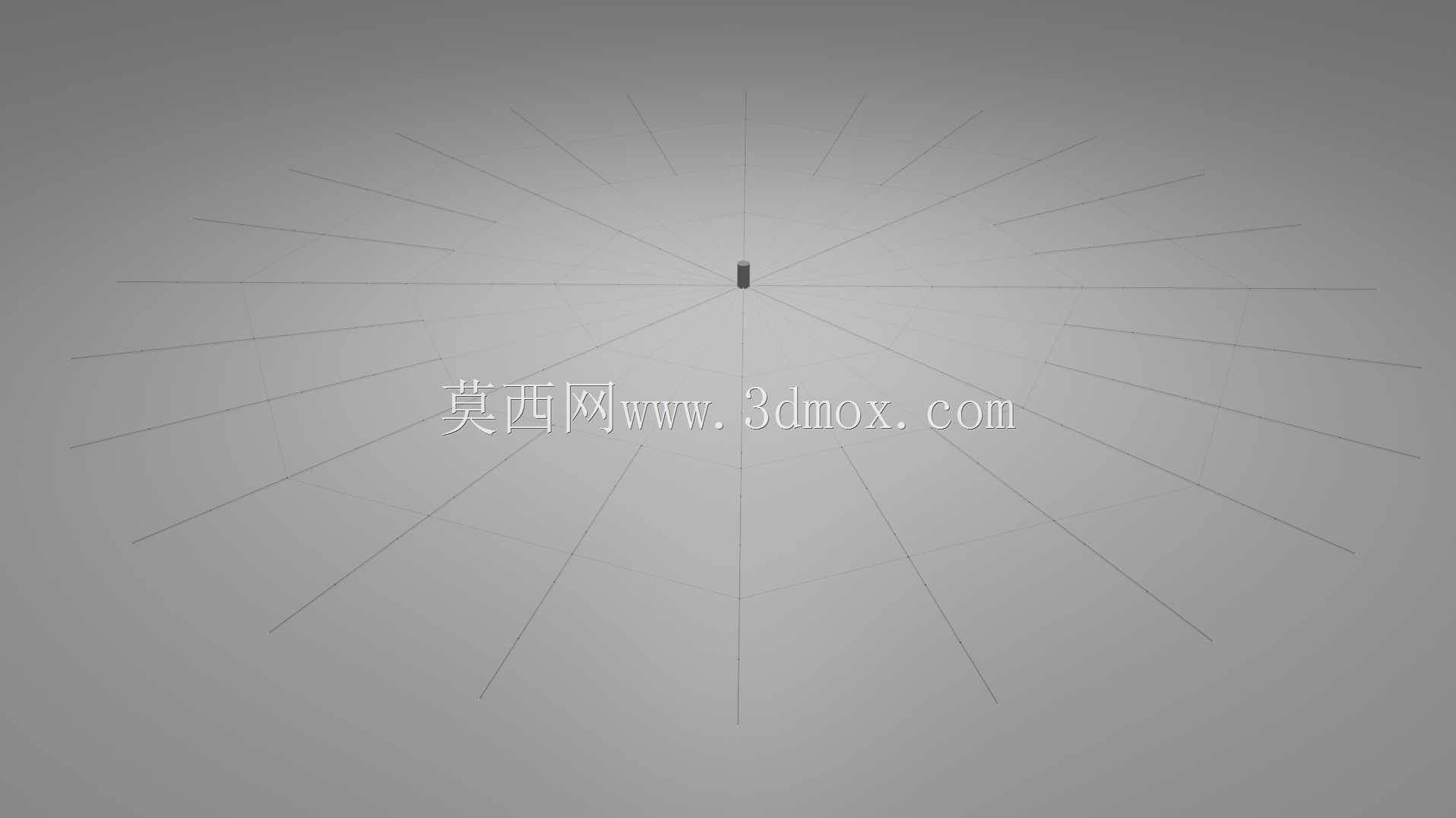

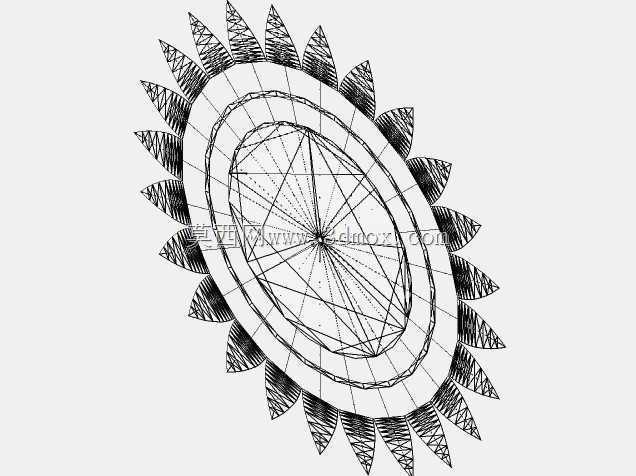

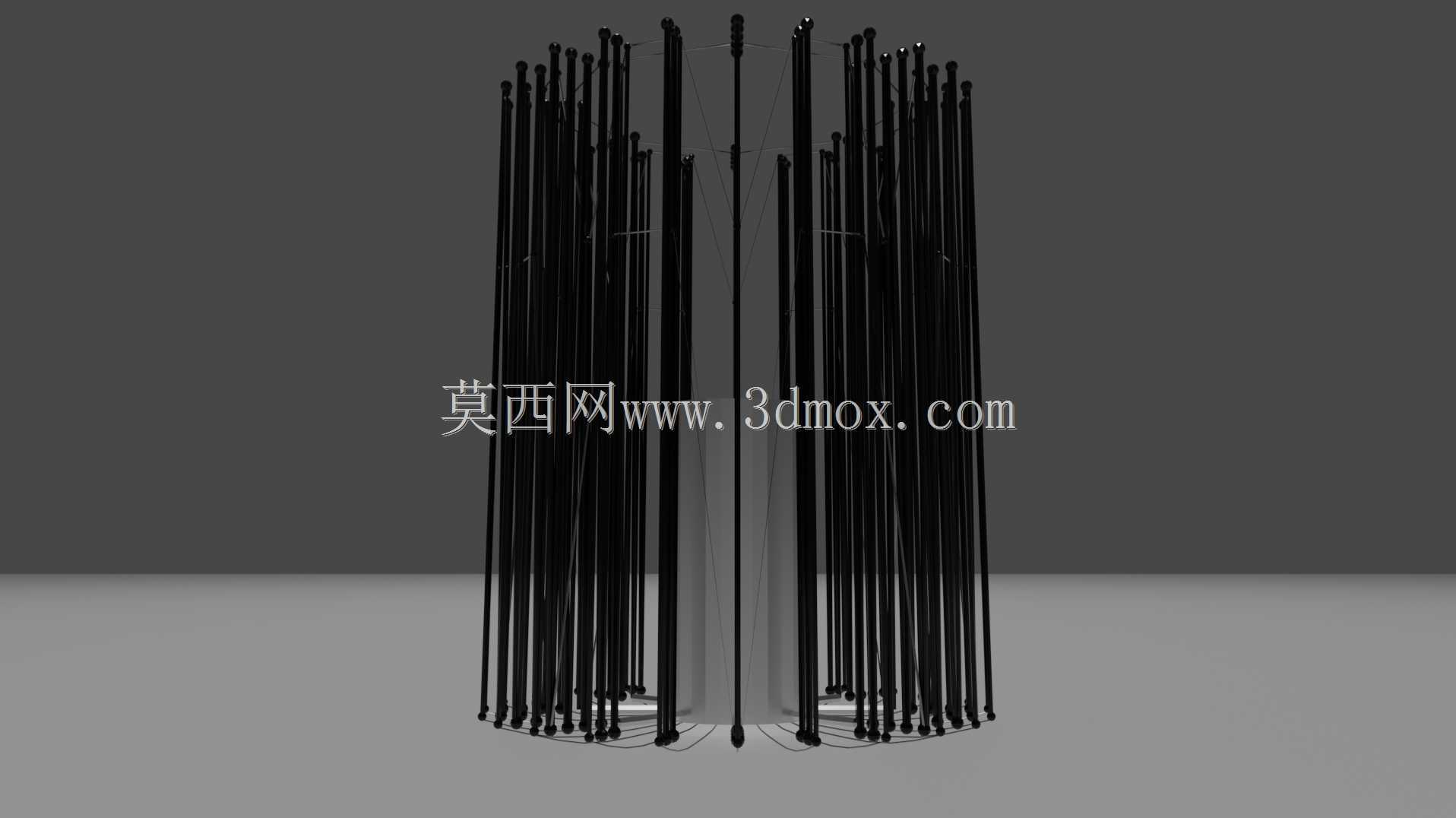

　　每一段刚性段都采用薄壁碳管卷制工艺，在保证截面抗弯模量满足展开状态载荷要求的前提下，把单段杆件的壁厚控制在1.2mm以内，内置的电缆除了承担顶部照明模组的供电功能，还在折叠状态下起到段间柔性连接的限位作用，避免刚性段在折叠收纳时出现磕碰刮擦损伤碳管表面的预浸料层。结构的折叠逻辑采用周向辐射式收拢，所有刚性段沿着中心基座的径向转轴做回转折叠，收拢状态下所有杆件沿着中心轴线方向层叠排列，整体收纳后的外径不超过展开直径的十分之一，完全可以适配常规的货运方舱装载尺寸，不需要额外定制超规运输箱体。展开状态下直径可达100米的覆盖范围，设计阶段特意做了刚性段的传力路径优化：24个刚性分段中，有16个分段没有直接连接到中心核心基座，

　　而是通过相邻段的铰接节点传递载荷，这样的设计一方面减少了中心基座的铰接点数量，降低核心部件的加工复杂度和装配公差累积，另一方面把部分弯矩通过分段间的铰接节点转化为轴力，充分发挥碳复合管轴向抗拉压性能优异的材料特性，避免碳管受弯出现分层失效的问题。在结构刚度校核阶段，团队针对展开状态做了多工况仿真：在顶面覆盖遮阳膜、附加均布照明模组载荷的前提下，模拟0.3kPa的基本风压（对应平地6级风的工况），结构中心最大挠度控制在跨度的1/250以内，不会因为顶部下挠出现积水、膜面松弛的问题；同时针对折叠展开的循环寿命做了疲劳校核，铰接位置的耐磨衬套采用聚四氟乙烯填充改性材质，经过500次折叠展开循环后，铰接间隙增量不超过0.1mm，

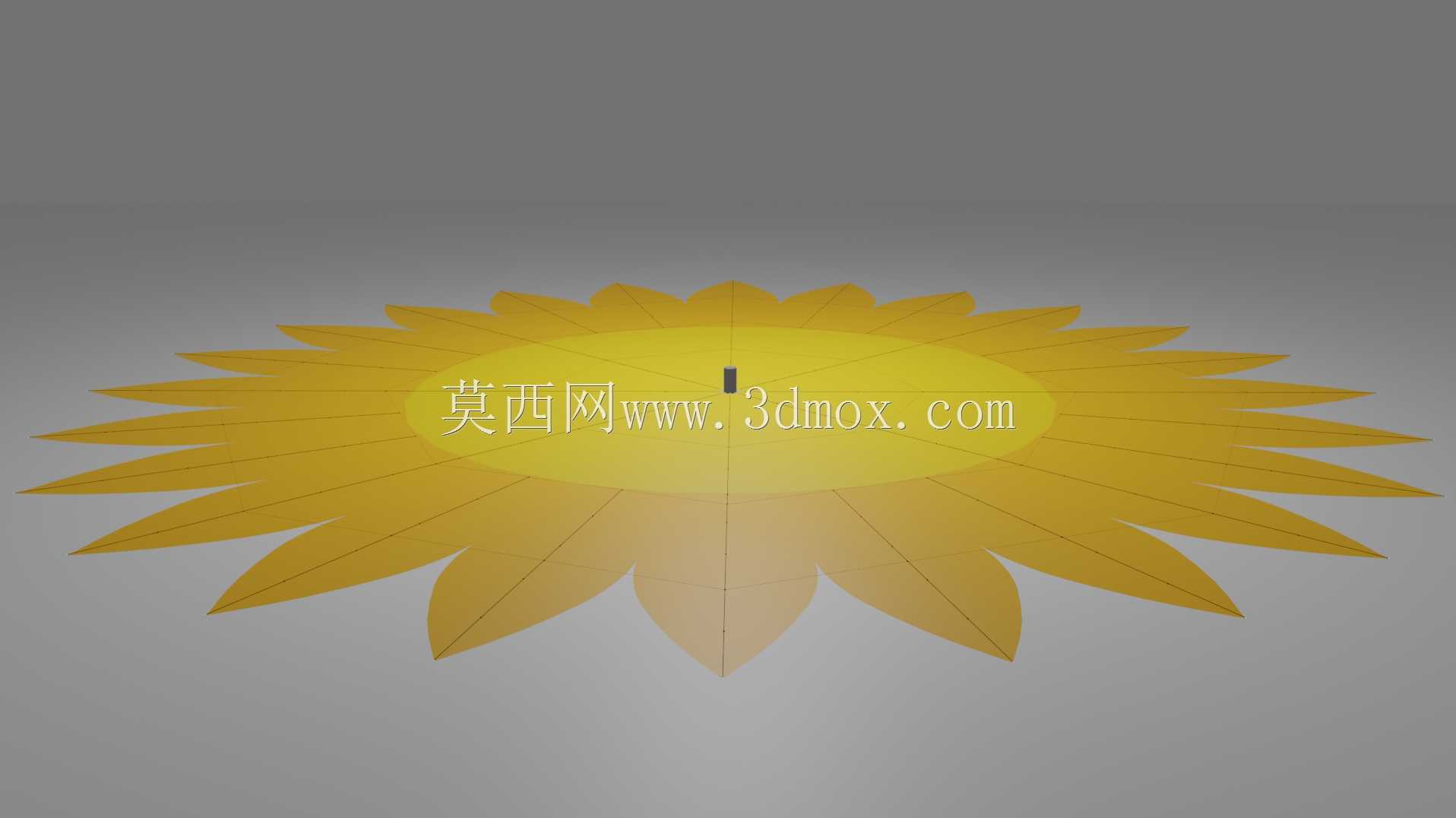

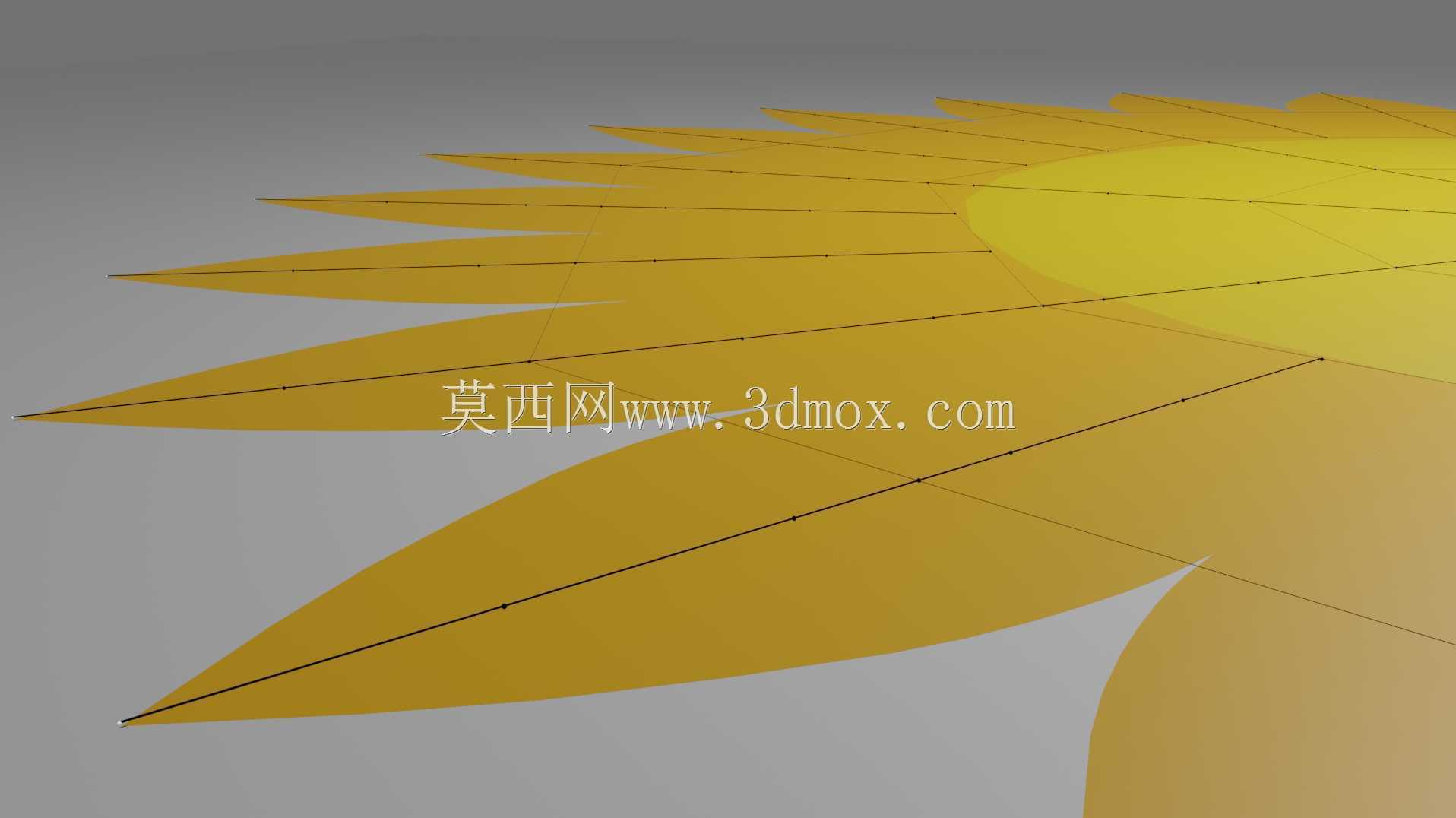

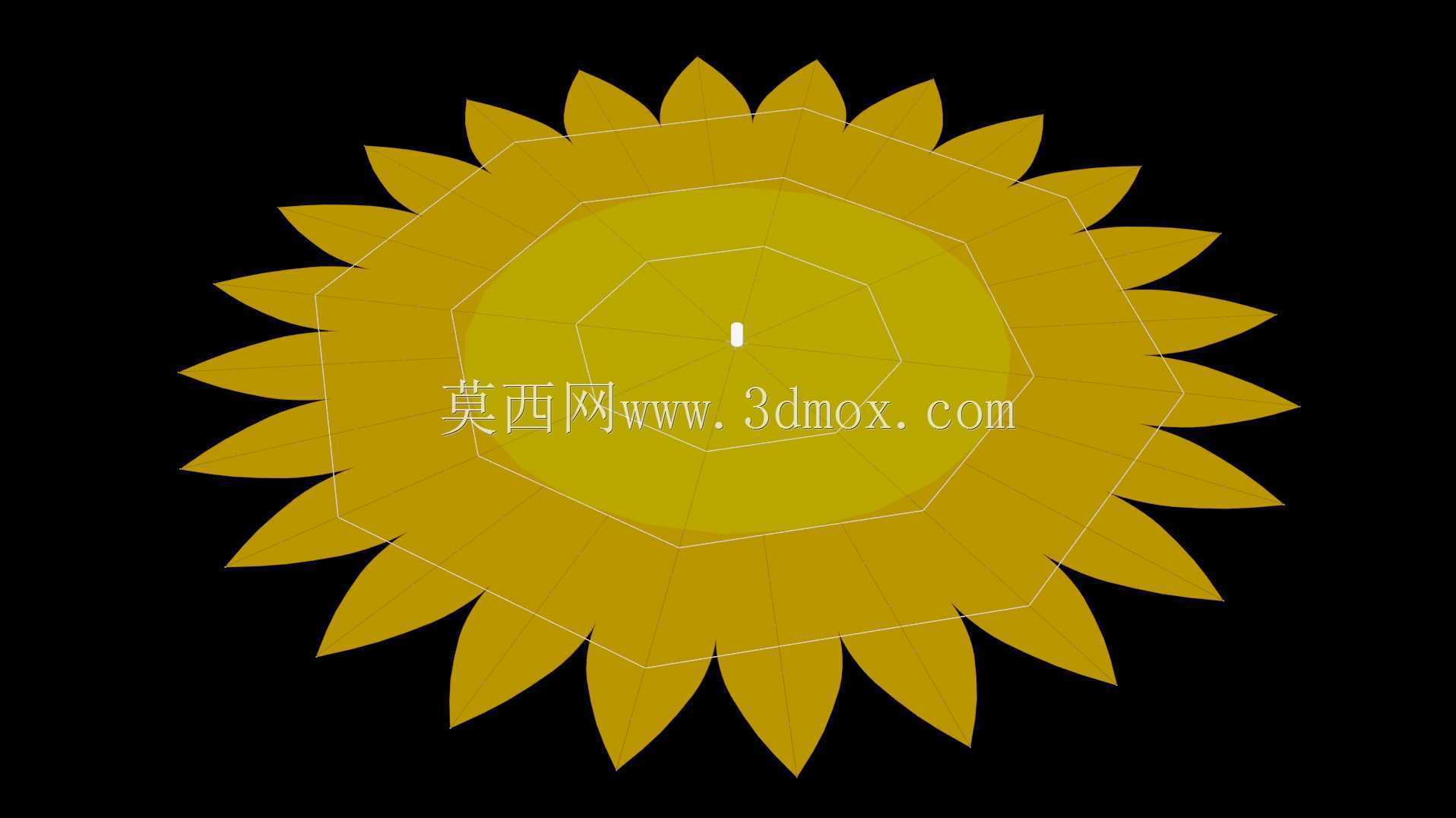

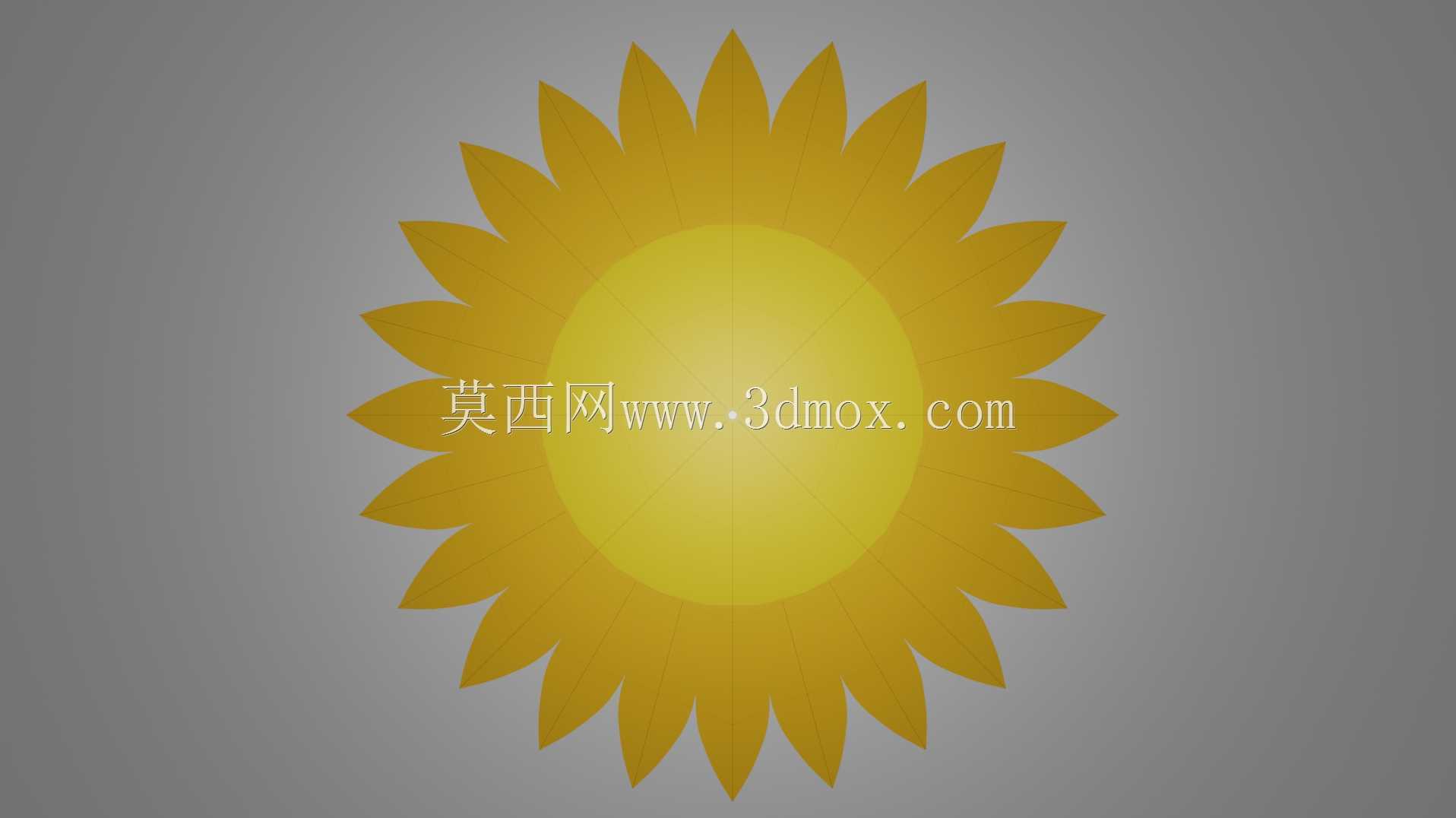

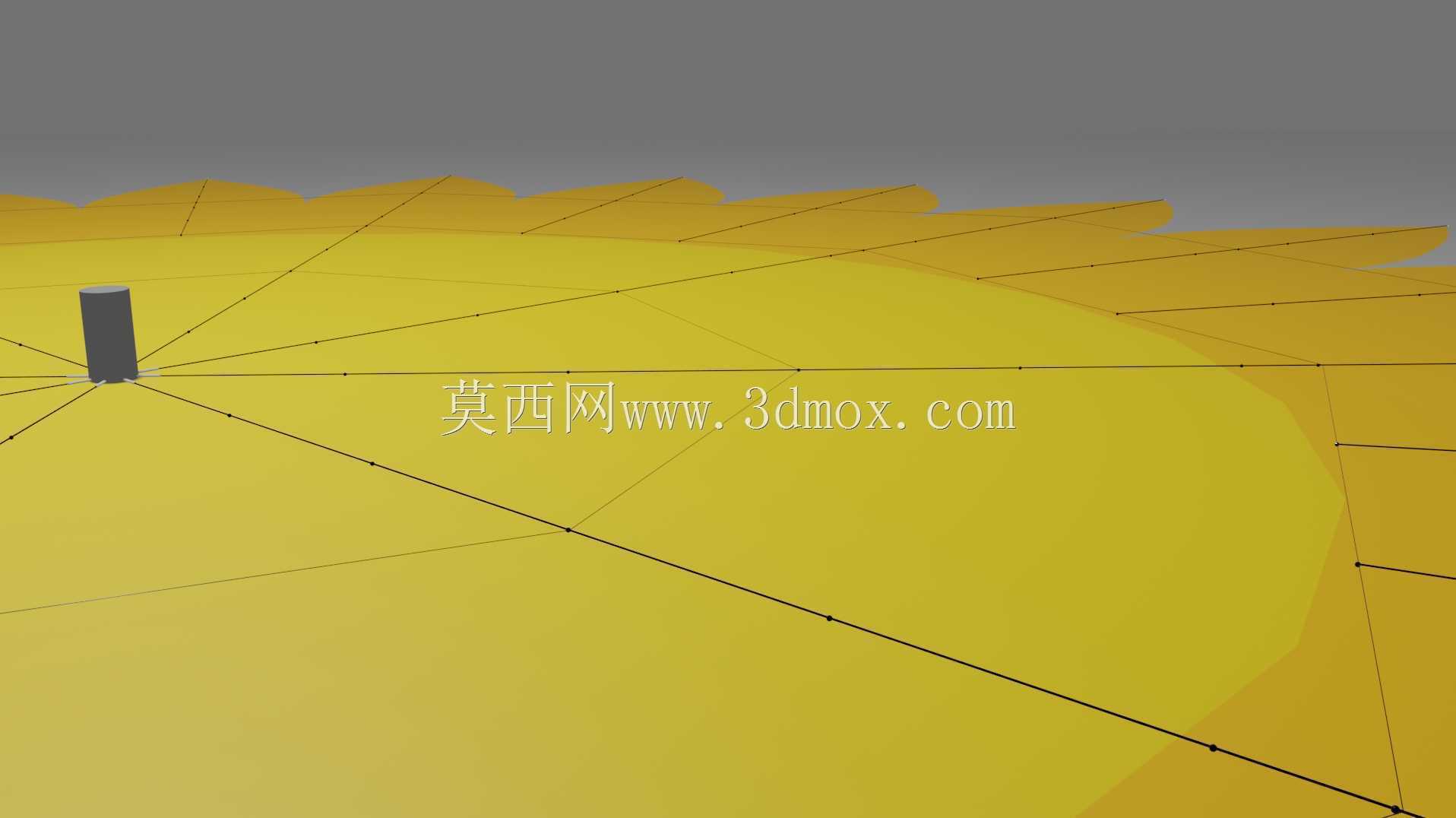

　　完全满足临时设施反复转场部署的使用需求。安装边界方面，中心基座只需要一块直径2米、厚度20mm的预埋钢板做基础固定，不需要向外辐射拉设风绳，整个覆盖范围内没有任何地面支撑构件，作业面完全无遮挡，可以满足大型野外设备检修、临时应急集散点、户外大型作业面的遮阳与顶部照明需求，照明线路直接沿着杆件内部敷设，没有外露线缆，避免了野外环境下线缆老化、被杂物剐蹭破损的安全隐患。在细节设计上，每段碳管的端部都做了铝合金嵌件粘接，铰接轴直接和铝合金嵌件配合，避免碳管直接受铰接点的局部挤压出现端面崩裂；遮阳膜的挂点直接设置在每段刚性杆的外端节点，膜面采用张紧式安装，展开过程中随着杆件的径向伸展，膜面自动张紧，不需要额外做膜面的张拉调整，整个展开过程只需要3名操作人员配合，2小时内即可完成从运输状态到完全展开可用的全部流程，相比传统的桁架式遮阳棚，部署效率提升60%以上，整体结构重量比同跨度的铝合金桁架结构降低72%，转场运输的成本也随之大幅下降。
