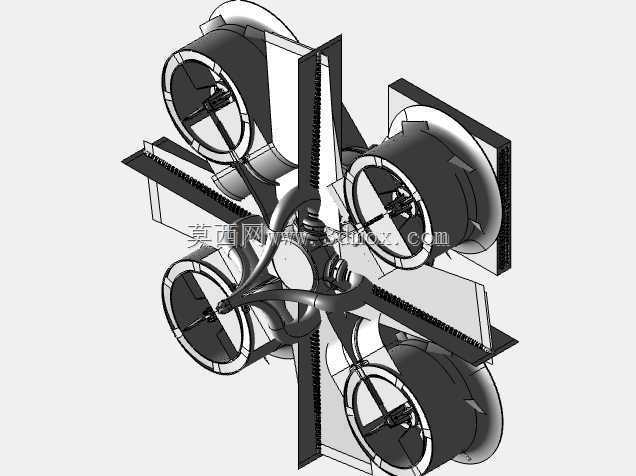

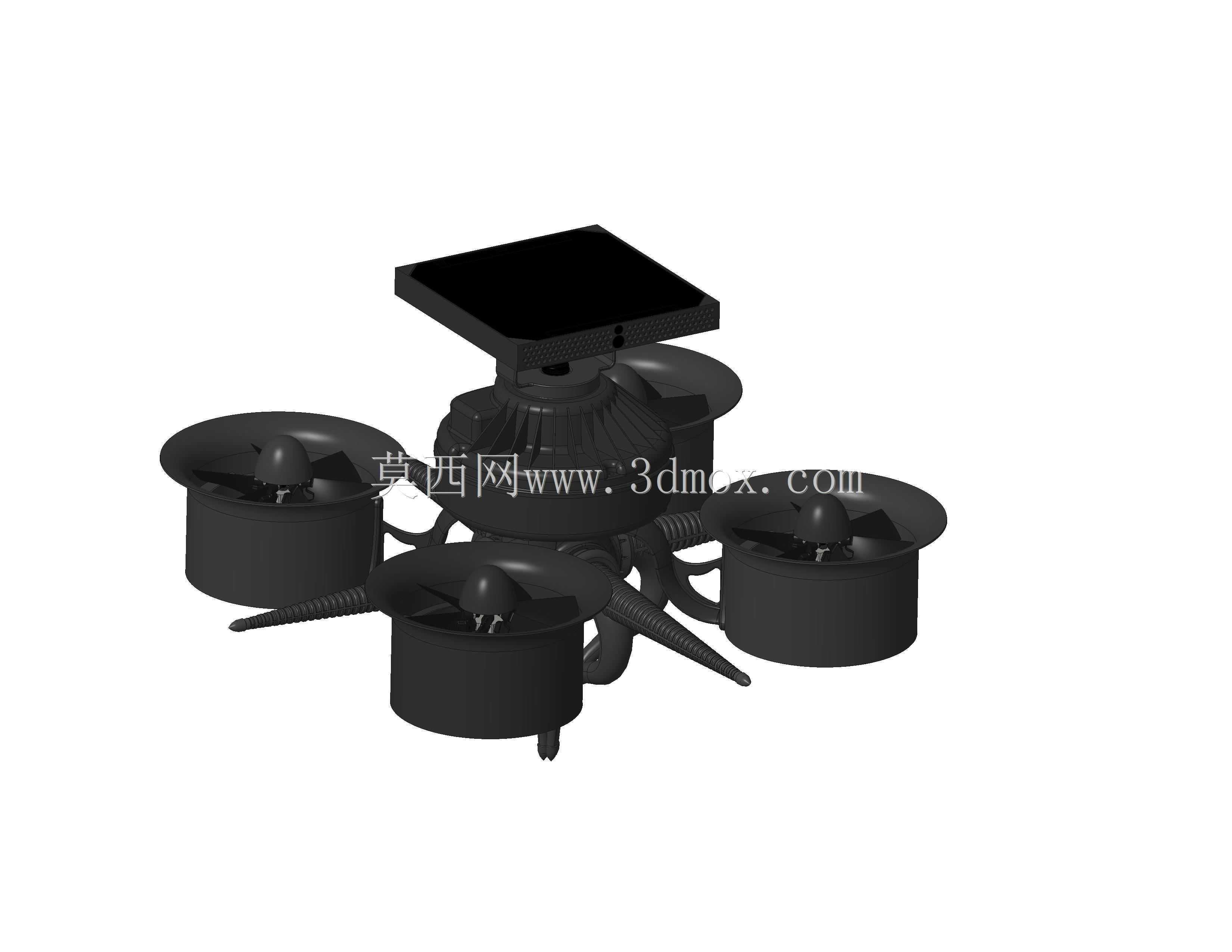

虚构概念型四涵道旋翼无人飞行器结构设计

　　本次呈现的是一款基于虚构设定搭建的四涵道旋翼无人飞行器结构，从结构设计逻辑来看，该构型跳出了常规多旋翼无人机的开放式旋翼布局，采用四组涵道风扇呈十字交叉排布的整体框架，核心设计思路是通过涵道结构对旋翼气流的约束作用，降低旋翼桨尖涡流带来的能量损耗，同时涵道壁的物理防护能够避免旋翼在复杂低空环境下与障碍物、线缆发生直接碰撞，适配狭窄空间内的低速穿行需求。从实际应用场景的适配性出发，这类涵道式旋翼构型相比同尺寸开放式旋翼无人机，在室内巡检、楼宇间穿行、密林区域低空作业等场景下具备更高的安全性，涵道结构本身可以作为承力结构的一部分，在发生轻微擦碰时不会直接损伤旋翼桨叶，降低作业过程中的结构损坏概率。在功能特性层面，

　　四组涵道单元沿中心机体呈90度对称分布，每组涵道内部集成独立的旋翼驱动安装位，中心交汇区域预留了飞控模块、动力电源、任务载荷的安装腔体，十字延伸的结构臂同时承担涵道固定、线路布设、结构传力的作用，不需要额外设计复杂的走线槽与加强筋，整体结构的传力路径直接，旋翼产生的升力通过结构臂直接传递到中心机体，载荷分布均匀，能够降低结构局部应力集中的风险。从外形尺寸与安装边界来看，该构型的整体外轮廓由四个涵道的外圆直径决定，相邻涵道之间保留了足够的间隙避免气流干扰，结构臂的厚度根据涵道承力需求设计，在保证结构刚度的前提下尽可能降低迎风面积，涵道的进气端与出气端都预留了足够的气流流通空间，没有多余的突出结构干扰流场，

　　中心安装腔体的尺寸可以根据实际搭载的飞控、电池规格调整，不需要改动整体的旋翼布局与涵道位置。设计过程中针对涵道与旋翼的配合间隙做了适配，保证旋翼旋转时不会与涵道内壁发生剐蹭，同时涵道的唇口做了圆弧过渡处理，优化进气效率，降低大迎角飞行时的气流分离风险。结构臂与涵道的连接位置做了局部加厚处理，承受旋翼旋转带来的振动载荷与升力载荷，避免长期飞行过程中连接位置出现疲劳断裂。不同于常规消费级无人机的外露旋翼设计，该构型的所有旋转部件都处于涵道结构的包裹范围内，在人员密集区域作业时能够避免旋翼外露带来的安全隐患，同时涵道结构本身可以作为起落支撑的一部分，不需要额外设计复杂的起落架结构，进一步降低整机重量。从结构建模的细节来看，

　　每个涵道单元都保留了电机安装座、旋翼固定位的接口尺寸，中心腔体预留了标准的航电设备安装孔位，结构臂内部设计了贯通的走线通道，动力线与信号线可以从结构臂内部直接连接到中心飞控，避免线路外露带来的气流干扰与损坏风险。整体结构没有采用多余的装饰性设计，所有结构特征都服务于气动效率、结构强度与安装需求，涵道的长度与旋翼直径的比例经过适配，既保证涵道的气流增升效果，又不会因为涵道过长带来不必要的重量增加与阻力上升。在实际选型适配过程中，该结构可以根据任务载荷重量调整涵道直径与旋翼规格，中心腔体的拓展性较强，能够搭载小型侦察模块、环境检测传感器等不同类型的任务设备，结构臂的截面采用流线型设计，降低前飞过程中的气动阻力，提升飞行续航表现。
