小型折叠式静音航拍无人机结构设计

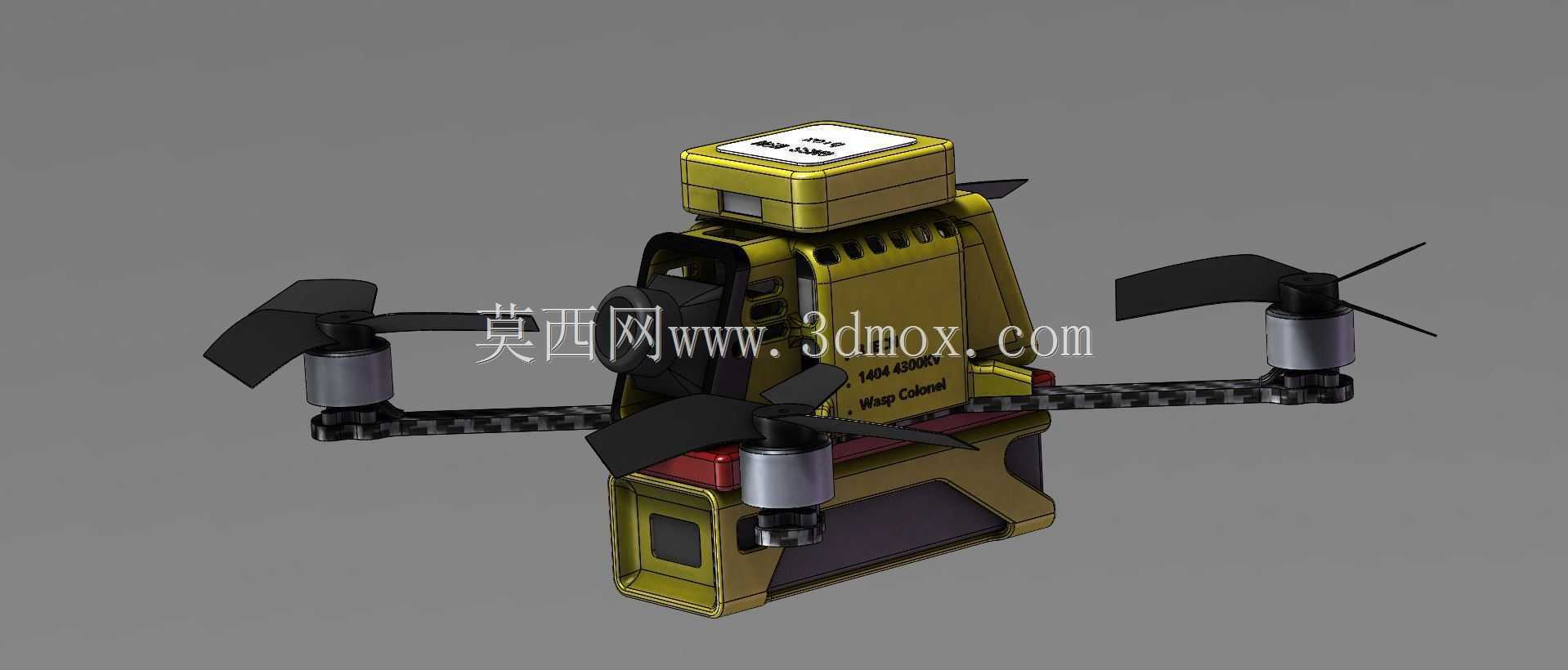

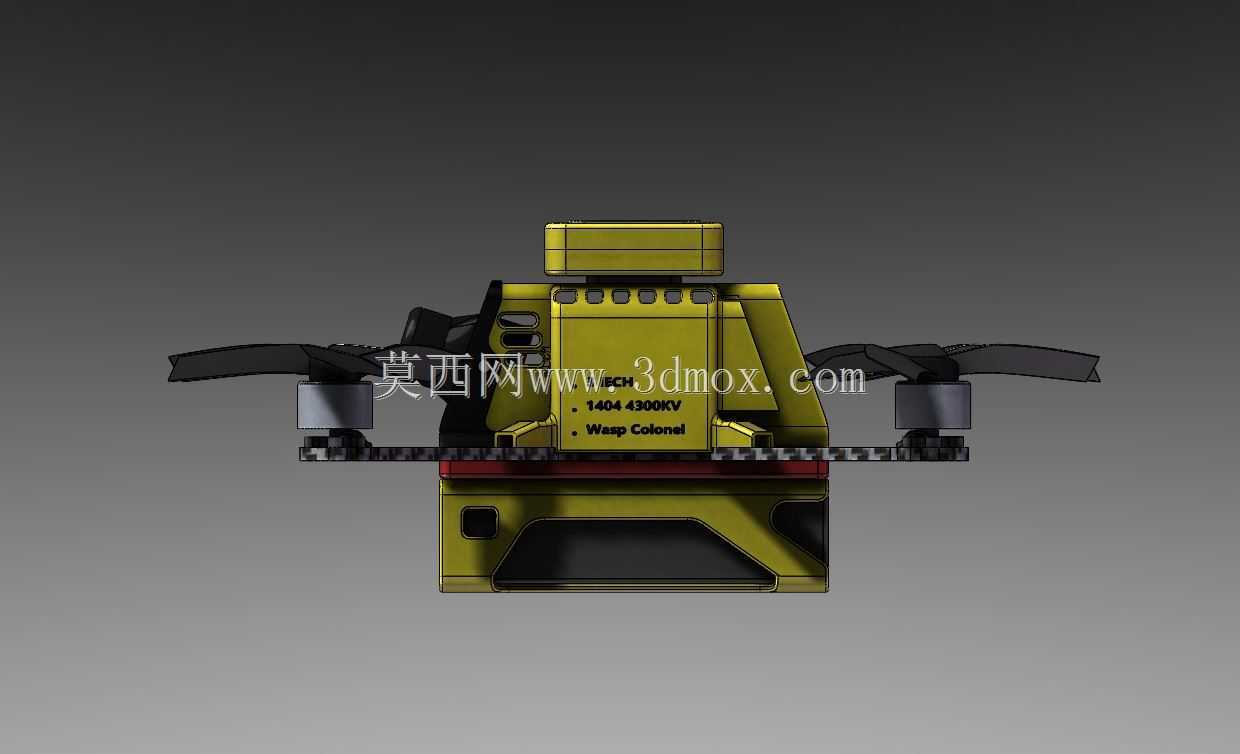

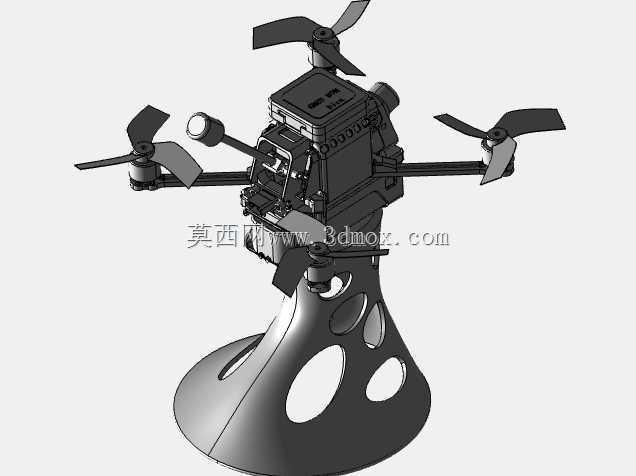

　　这款小型无人机的结构设计围绕便携性与静音作业需求展开，整体采用紧凑的折叠式机臂布局，在非作业状态下可将两侧机臂向内收拢，整体收纳尺寸可控制在成年人手掌范围内，适配户外单兵作业、狭小空间巡检等对设备便携度有较高要求的场景。从结构细节来看，机身主体采用上下分壳的模块化设计，上壳预留了航拍摄像头、飞控模块的安装卡槽，内部设置有纵横交错的加强筋结构，在控制整体自重的前提下，可承受常规起降的冲击载荷，避免飞行过程中机身共振影响飞控稳定性。动力系统的安装座采用下沉式设计，将无刷电机的固定位与机臂碳管承力结构直接连接，减少动力传递过程中的结构间隙，配合低扭振的桨叶固定结构，可有效降低动力运转过程中产生的结构噪音，满足近人作业、

　　室内巡检等场景的低噪音要求。机臂与主体的连接位置设置有定位阻尼结构，展开后可自动锁止，无需额外的紧固件操作，作业准备时间可控制在十秒以内，锁止结构的抗扭强度经过校核，可承受满油门状态下的拉力载荷，不会出现飞行过程中机臂松脱的问题。机身下部预留了电池仓的快装滑轨，电池可从机身侧部直接推入锁定，接口采用防呆设计，避免反插损坏电路，电池仓周边设置有散热格栅，可在飞行过程中利用下洗气流带走电池放电产生的热量，保证大电流输出状态下的供电稳定性。起落架采用与机身下壳一体化的凸起结构，没有额外的外置支架，既减少了飞行过程中的风阻，也避免了外置起落架在收纳过程中出现磕碰断裂的问题，起落架的接触位置做了圆弧过渡处理，降落时可分散冲击载荷，

　　即使在硬质地面起降也不会出现机身壳件开裂的情况。从实际应用场景出发，这款无人机可适配室内管线巡检、小型活动航拍、低空近距测绘等作业需求，整体结构没有外露的走线，所有线路均布置在机臂内部与机身壳件的走线槽内，既降低了飞行过程中的风阻，也避免了线路被桨叶剐蹭的风险。飞控模块的安装位设置在机身重心位置，周边预留了减震泡棉的安装间隙，可过滤动力系统产生的高频振动，保证航拍画面的清晰度与飞控传感器的采样精度。桨叶采用快拆式设计，通过桨座的弹性卡扣直接与电机轴连接，更换桨叶无需额外工具，卡扣的锁紧力经过验证，在高速旋转状态下不会出现射桨风险。机身顶部预留了扩展配件的安装螺孔，可根据作业需求加装小型照明模块、气体检测模块等附加载荷，

　　扩展接口的走线直接连接至机身内部的供电回路，无需额外外置电池，保证整机外观的整洁度。在结构设计过程中，所有受力部件的壁厚均经过受力仿真校核，机臂碳管的埋入深度达到机臂连接座长度的三分之二，可承受急停、急转弯等大机动动作下的弯矩载荷，壳件的拼接位置采用止口定位，拼接缝隙控制在0.1mm以内，既减少了飞行过程中的风阻噪音，也可避免雨天作业时水汽进入机身内部损坏电路。整体结构没有采用复杂的异形曲面，所有壳件均设计为可直接注塑开模的结构，拔模角度控制在1.5度以上，适合批量生产，零部件的通用化程度较高，机臂、电机座等易损部件均可单独更换，降低后期维护成本。
